I. Giới thiệu

Trong lĩnh vực tự động hóa công nghiệp, giao diện giữa con người và máy là một mắt xích rất quan trọng. Một hệ thống điều khiển có thể vận hành ổn định về mặt logic PLC, nhưng nếu giao diện hiển thị trên HMI khó quan sát, khó hiểu hoặc dễ gây nhầm lẫn thì hiệu quả thực tế vẫn bị ảnh hưởng đáng kể.

Đây là lý do vì sao khi thiết kế hệ thống tự động hóa, kỹ sư không chỉ quan tâm đến phần cứng hay thuật toán điều khiển mà còn đặc biệt chú ý đến cách thể hiện thông tin trên màn hình. Trong số các thành phần trên giao diện đó, hmi icon là yếu tố nhỏ nhưng có ảnh hưởng rất lớn đến trải nghiệm vận hành.

Với sinh viên kỹ thuật, kỹ sư nhà máy và những người làm việc liên quan đến thiết bị tự động hóa, việc hiểu đúng về biểu tượng HMI không chỉ giúp đọc giao diện nhanh hơn mà còn hỗ trợ thiết kế một hệ thống hiển thị trực quan, dễ bảo trì và chuyên nghiệp hơn. Trong bài viết này, chúng ta sẽ đi sâu vào khái niệm hmi icon, vai trò thực tế trong nhà máy, các nguyên tắc thiết kế chuẩn kỹ thuật, lỗi thường gặp và cách ứng dụng hiệu quả trên những hệ thống sử dụng màn hình HMI, đặc biệt là hmi xinje.

II. HMI icon là gì?

HMI icon là các biểu tượng đồ họa được sử dụng trên màn hình HMI để đại diện cho thiết bị, trạng thái vận hành, lệnh điều khiển hoặc cảnh báo hệ thống. Thay vì hiển thị toàn bộ bằng văn bản, HMI sử dụng icon để giúp người dùng nhận biết nhanh đối tượng đang theo dõi hoặc thao tác.

Có thể hiểu đơn giản, icon trên HMI đóng vai trò như một “ngôn ngữ hình ảnh” giữa con người và hệ thống máy móc. Khi nhìn vào giao diện, người vận hành không cần đọc hết từng dòng mô tả mà vẫn có thể nhận ra đâu là bơm, đâu là quạt, đâu là van, đâu là vị trí cảnh báo hoặc đâu là nút lệnh điều khiển.

Một số hmi icon phổ biến có thể kể đến như:

Biểu tượng động cơ
Biểu tượng bơm
Biểu tượng quạt
Biểu tượng van mở hoặc đóng
Biểu tượng cảnh báo lỗi
Biểu tượng nút Start, Stop, Reset
Biểu tượng đồ thị trend
Biểu tượng chuyển trang hoặc trang chủ

Trong thực tế, các icon này thường được liên kết trực tiếp với tín hiệu PLC hoặc biến nội bộ trong chương trình. Khi trạng thái thiết bị thay đổi, icon cũng thay đổi theo, chẳng hạn từ màu xám sang xanh, từ đứng yên sang chuyển động, hoặc từ trạng thái bình thường sang cảnh báo.

III. Vì sao hmi icon quan trọng trong hệ thống tự động hóa?

Nhiều người mới học thường nghĩ HMI icon chỉ mang tính trình bày, nhưng trên thực tế, đây là một phần quan trọng của giao diện vận hành. Trong môi trường nhà máy, tốc độ nhận biết thông tin rất quan trọng. Người vận hành không có nhiều thời gian để đọc từng dòng chữ dài trên màn hình. Họ cần nhìn nhanh để biết hệ thống đang chạy ổn định hay có lỗi, thiết bị nào đang hoạt động và vị trí nào cần thao tác.

Một bộ icon được thiết kế tốt sẽ mang lại nhiều lợi ích rõ rệt:

Giúp nhận biết trạng thái hệ thống nhanh hơn
Giảm tải lượng văn bản trên màn hình
Hạn chế nhầm lẫn khi thao tác
Tăng tính trực quan cho giao diện vận hành
Hỗ trợ đào tạo nhân sự mới dễ dàng hơn
Nâng cao tính chuyên nghiệp khi bàn giao hệ thống

Đặc biệt trong những dây chuyền có nhiều thiết bị giống nhau, icon đóng vai trò rất lớn trong việc rút ngắn thời gian phản ứng của người vận hành. Thay vì đọc “Bơm tuần hoàn số 2 đang chạy”, họ chỉ cần nhìn biểu tượng bơm đổi trạng thái là đã có thể hiểu ngay tình hình.

IV. Các loại biểu tượng HMI phổ biến hiện nay

Trong thiết kế giao diện vận hành HMI, icon thường được chia thành nhiều nhóm theo chức năng sử dụng. Việc hiểu rõ từng nhóm giúp kỹ sư xây dựng giao diện khoa học hơn và tránh tình trạng dùng biểu tượng thiếu logic.

4.1. Icon đại diện cho thiết bị công nghệ

Đây là nhóm xuất hiện nhiều nhất trên các màn hình tổng quan hoặc sơ đồ quy trình công nghệ. Các icon này thường mô tả thiết bị thực tế trong hệ thống như động cơ, bơm, quạt, bồn chứa, van, xy lanh, cảm biến hay băng tải.

Điểm quan trọng của nhóm này là ngoài hình dạng nhận diện, icon còn cần phản ánh được trạng thái hoạt động. Ví dụ một motor đang chạy có thể hiển thị màu xanh hoặc có hiệu ứng quay, trong khi motor lỗi có thể chuyển sang màu đỏ.

4.2. Icon điều khiển thao tác

Nhóm này được dùng cho các nút nhấn và chức năng tác động từ người dùng. Ví dụ như chạy, dừng, reset, chuyển chế độ tự động, chuyển chế độ bằng tay, xác nhận cảnh báo, vào trang cài đặt hoặc trở về trang chủ.

Những biểu tượng này cần dễ hiểu, kích thước đủ lớn và đặt ở vị trí hợp lý để tránh thao tác nhầm, nhất là trong các hệ thống có thao tác thường xuyên.

4.3. Icon cảnh báo và trạng thái

Đây là nhóm rất quan trọng vì liên quan trực tiếp đến an toàn và khả năng phản ứng khi có sự cố. Các biểu tượng thuộc nhóm này thường bao gồm:

Alarm
Warning
Emergency
Communication error
System fault
Power on/off
Ready/Running/Stop

Trong nhóm này, màu sắc đóng vai trò cực kỳ quan trọng. Thông thường:

Màu xanh lá biểu thị trạng thái bình thường hoặc đang chạy
Màu vàng thể hiện cảnh báo
Màu đỏ dùng cho lỗi nghiêm trọng hoặc dừng khẩn
Màu xám thể hiện trạng thái không hoạt động

4.4. Icon điều hướng và hiển thị dữ liệu

Ở những hệ thống có nhiều trang màn hình, icon điều hướng giúp việc sử dụng trở nên nhanh và trực quan hơn. Những icon phổ biến trong nhóm này gồm có trang chủ, quay lại, chuyển trang, trend, lịch sử cảnh báo, báo cáo, người dùng và cài đặt hệ thống.

V. Nguyên tắc thiết kế hmi icon chuẩn kỹ thuật

Thiết kế hmi icon không nên tiếp cận như thiết kế đồ họa thông thường. Trong môi trường công nghiệp, điều quan trọng nhất không phải là đẹp mắt mà là dễ hiểu, nhất quán và hỗ trợ vận hành an toàn.

5.1. Ưu tiên khả năng nhận biết

Một icon tốt phải giúp người dùng hiểu nhanh chức năng hoặc trạng thái của đối tượng. Nếu icon quá cầu kỳ hoặc quá nhiều chi tiết, người vận hành sẽ mất thời gian nhận diện, đặc biệt trên những màn hình có kích thước nhỏ.

5.2. Duy trì tính nhất quán

Nếu đã quy ước motor chạy là màu xanh thì toàn bộ hệ thống nên giữ nguyên quy ước đó. Nếu đã dùng biểu tượng tam giác vàng cho cảnh báo thì không nên tùy tiện đổi sang biểu tượng khác ở trang khác. Tính nhất quán giúp giảm thời gian làm quen và hạn chế lỗi thao tác.

5.3. Thể hiện rõ trạng thái thiết bị

Một trong những lỗi thiết kế phổ biến là icon chỉ cho biết “đây là thiết bị gì” mà không cho biết “thiết bị đang ở trạng thái nào”. Khi thiết kế, nên xác định rõ từng trạng thái cần hiển thị, chẳng hạn:

Dừng
Đang chạy
Lỗi
Bảo trì
Mất kết nối
Bị khóa liên động

Khi người vận hành nhìn vào icon, họ phải phân biệt được ngay giữa các trạng thái này.

5.4. Phù hợp với kích thước màn hình thực tế

Một icon nhìn rõ trên màn hình máy tính lập trình chưa chắc đã hiển thị tốt trên HMI thật. Với những màn hình nhỏ hoặc độ phân giải thấp, icon cần được tối giản để tránh bị rối, mất nét hoặc khó đọc.

5.5. Không lạm dụng hiệu ứng

Animation và nhấp nháy có thể hữu ích khi cần nhấn mạnh trạng thái nguy hiểm, nhưng nếu dùng quá nhiều sẽ làm giao diện rối mắt. Hiệu ứng nên được dùng có chủ đích, chỉ áp dụng cho những trạng thái thực sự cần cảnh báo hoặc nhấn mạnh.

VI. Những lỗi thường gặp khi sử dụng biểu tượng HMI

Trong quá trình thiết kế giao diện, nhiều kỹ sư hoặc người mới lập trình HMI thường mắc một số lỗi khá điển hình.

Trước hết là dùng icon không đúng ngữ cảnh kỹ thuật. Một số biểu tượng lấy từ thư viện chung có thể đẹp nhưng không phản ánh chính xác đối tượng công nghiệp, dẫn đến hiểu nhầm khi vận hành.

Tiếp theo là quá phụ thuộc vào icon mà bỏ qua nhãn mô tả. Trong các hệ thống có nhiều bơm, nhiều van hoặc nhiều motor giống nhau, icon cần đi kèm tên hoặc mã thiết bị như M1, P-101, V2 để tránh nhầm lẫn.

Một lỗi khác rất phổ biến là nhồi quá nhiều biểu tượng lên cùng một trang. Điều này khiến giao diện mất tính trực quan, người dùng khó tập trung vào thông tin quan trọng. Giải pháp tốt hơn là chia theo cấp độ: trang tổng quan hiển thị ngắn gọn, trang chi tiết mới đi sâu.

Ngoài ra, nhiều hệ thống còn thiếu chuẩn hóa màu trạng thái. Đây là lỗi nhỏ nhưng ảnh hưởng lớn đến trải nghiệm vận hành, nhất là trong các dự án có nhiều người cùng tham gia lập trình.

VII. Cách tối ưu hmi icon trên giao diện thực tế

Để tối ưu thiết kế giao diện HMI, người lập trình nên bắt đầu từ quy trình công nghệ thay vì bắt đầu từ phần mềm. Cần xác định rõ đâu là thiết bị chính, đâu là điểm cần theo dõi liên tục, đâu là vị trí dễ phát sinh lỗi và đâu là thao tác người dùng cần thực hiện thường xuyên.

Sau đó, nên xây dựng một bộ thư viện icon tiêu chuẩn cho dự án hoặc cho nội bộ công ty. Bộ thư viện này nên quy định rõ:

Tên biểu tượng
Ý nghĩa sử dụng
Quy ước màu sắc
Trạng thái hiển thị
Kích thước khuyến nghị
Vị trí sử dụng trên giao diện

Việc chuẩn hóa như vậy sẽ giúp các dự án sau nhanh hơn, đồng bộ hơn và thuận tiện hơn trong bảo trì, mở rộng.

Bên cạnh đó, nên kết hợp icon với văn bản ngắn gọn. Đây là cách rất hiệu quả để giao diện vừa trực quan vừa chính xác. Ví dụ, thay vì chỉ hiển thị biểu tượng bơm, có thể thêm dòng “P-102” hoặc “Bơm tuần hoàn” bên dưới.

Cuối cùng, cần kiểm tra giao diện trên thiết bị thực tế. Nhiều icon nhìn rõ trên phần mềm nhưng lên màn hình thật lại quá nhỏ, thiếu tương phản hoặc khó nhận biết trong môi trường nhà xưởng. Việc chạy thử thực tế sẽ giúp phát hiện sớm các vấn đề này.

VIII. Ứng dụng thực tế của hmi icon trong công nghiệp

HMI icon được sử dụng rộng rãi trong hầu hết các ngành công nghiệp hiện nay. Trong máy đóng gói, icon thường dùng để thể hiện dao cắt, băng tải, cảm biến sản phẩm và trạng thái chạy máy. Trong hệ thống xử lý nước, chúng biểu diễn bơm, van, bồn chứa, mức nước, áp suất và cảnh báo sự cố. Trong HVAC, icon được dùng để mô tả quạt cấp, quạt hồi, bộ lọc, nhiệt độ và chế độ vận hành.

Ở những dây chuyền lớn, icon giúp xây dựng màn hình tổng quan có khả năng giám sát toàn bộ khu vực sản xuất. Chỉ cần nhìn nhanh vào giao diện, người quản lý đã có thể đánh giá khu vực nào vận hành bình thường, khu vực nào đang có lỗi hoặc cần bảo trì.

Chính vì vậy, có thể nói rằng chất lượng của biểu tượng HMI ảnh hưởng trực tiếp đến chất lượng của toàn bộ trải nghiệm vận hành.

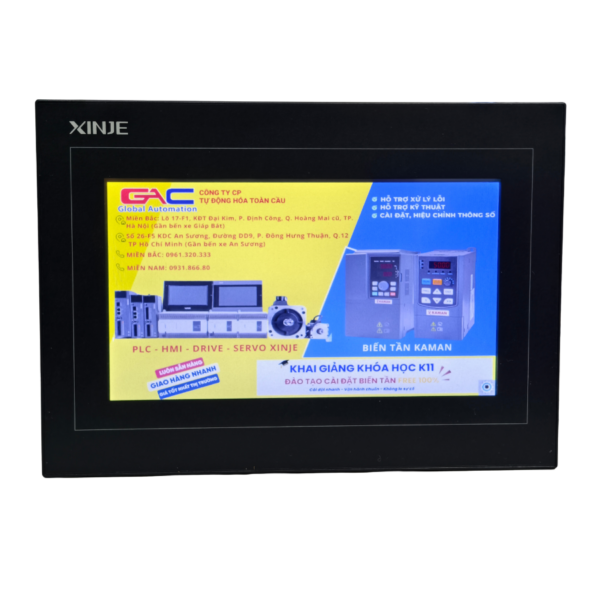

IX. HMI XINJE và khả năng triển khai giao diện trực quan

Trong số các giải pháp hiện nay, hmi xinje là lựa chọn được nhiều doanh nghiệp và đơn vị chế tạo máy quan tâm nhờ chi phí hợp lý, khả năng ứng dụng thực tế tốt và phù hợp với nhiều bài toán điều khiển phổ biến.

Với màn hình HMI XINJE, người dùng có thể xây dựng giao diện giám sát và vận hành cho:

Máy đơn lẻ
Hệ thống bán tự động
Dây chuyền quy mô nhỏ và trung bình
Tủ điều khiển công nghiệp
Hệ thống bơm, quạt, xử lý nước hoặc đóng gói

Tuy nhiên, để giao diện đạt hiệu quả cao, bản thân phần cứng thôi là chưa đủ. Điều quan trọng vẫn nằm ở cách tổ chức thông tin và sử dụng icon. Nếu biết áp dụng đúng nguyên tắc thiết kế, hmi xinje hoàn toàn có thể tạo ra những giao diện trực quan, dễ dùng và chuyên nghiệp cho nhiều ứng dụng thực tế.

Đối với sinh viên kỹ thuật, đây cũng là một giải pháp phù hợp để học tập và thực hành do dễ tiếp cận hơn nhiều hệ HMI cao cấp khác. Đối với doanh nghiệp, HMI XINJE là lựa chọn đáng cân nhắc khi cần tối ưu chi phí mà vẫn đáp ứng tốt yêu cầu vận hành.

X. Kết luận

HMI icon không chỉ là biểu tượng hiển thị trên màn hình mà là một phần cốt lõi của trải nghiệm vận hành trong hệ thống tự động hóa. Khi được thiết kế đúng cách, icon giúp người dùng quan sát nhanh hơn, thao tác chính xác hơn, giảm sai sót và nâng cao hiệu quả xử lý sự cố. Ngược lại, nếu biểu tượng thiếu logic, không nhất quán hoặc không phản ánh đúng trạng thái thiết bị, toàn bộ giao diện HMI sẽ trở nên kém hiệu quả.

Vì vậy, dù bạn là sinh viên đang học về điều khiển tự động, kỹ sư bảo trì trong nhà máy hay đơn vị chế tạo máy, việc hiểu và chuẩn hóa hmi icon là điều rất cần thiết. Đây không chỉ là vấn đề thẩm mỹ mà còn liên quan trực tiếp đến hiệu quả sản xuất, tính an toàn và mức độ chuyên nghiệp của hệ thống.

Nếu bạn đang tìm kiếm giải pháp hmi xinje hoặc cần tư vấn thiết kế giao diện màn hình HMI chuẩn kỹ thuật, dễ vận hành và phù hợp với ứng dụng thực tế, hãy liên hệ Tự Động Hóa Toàn Cầu để được hỗ trợ lựa chọn thiết bị, lập trình giao diện và tối ưu hệ thống một cách hiệu quả.

Hotline Zalo miền Bắc: 0961.320.333
Hotline Zalo miền Nam: 0931.866.800
Website: tudonghoatoancau.com
Facebook: Tự động hóa Toàn Cầu

Những câu hỏi thường gặp về HMI Icon

1. HMI icon là gì?

HMI icon là các biểu tượng đồ họa xuất hiện trên màn hình HMI để thể hiện thiết bị, trạng thái vận hành, cảnh báo hoặc lệnh điều khiển trong hệ thống tự động hóa.

2. Vì sao hmi icon lại quan trọng?

Vì icon giúp người vận hành nhận biết thông tin nhanh hơn, giảm phụ thuộc vào văn bản, tăng độ chính xác khi thao tác và hỗ trợ giám sát hệ thống hiệu quả hơn.

3. Khi thiết kế biểu tượng HMI cần chú ý điều gì?

Cần chú ý đến tính dễ hiểu, tính nhất quán, khả năng thể hiện trạng thái thiết bị, độ rõ trên màn hình thực tế và tránh lạm dụng hiệu ứng.

4. Có nên chỉ dùng icon mà không dùng chữ không?

Không nên trong mọi trường hợp. Với hệ thống có nhiều thiết bị giống nhau, nên kết hợp icon với mã thiết bị hoặc nhãn ngắn để tránh nhầm lẫn.

5. HMI XINJE có phù hợp cho ứng dụng công nghiệp không?

Có. HMI XINJE phù hợp với nhiều ứng dụng máy đơn lẻ, hệ thống bán tự động và dây chuyền quy mô nhỏ đến trung bình, đặc biệt khi cần tối ưu chi phí đầu tư.
