Máy móc dừng hoạt động lúc nửa đêm nhưng đến sáng hôm sau người quản lý mới phát hiện? Kỹ sư phải di chuyển hàng chục cây số chỉ để kiểm tra một thông số hoặc xác định mã lỗi? Đây là những tình huống không hiếm gặp tại các nhà máy sản xuất.
Với sự phát triển của IoT công nghiệp, giám sát máy móc từ xa đang trở thành giải pháp giúp doanh nghiệp chủ động quản lý thiết bị mà không cần có mặt trực tiếp tại nhà xưởng. Chỉ với điện thoại hoặc máy tính có kết nối Internet, người dùng có thể theo dõi trạng thái vận hành, nhận cảnh báo và hỗ trợ xử lý sự cố. Vậy hệ thống này hoạt động như thế nào và đâu là giải pháp phù hợp?

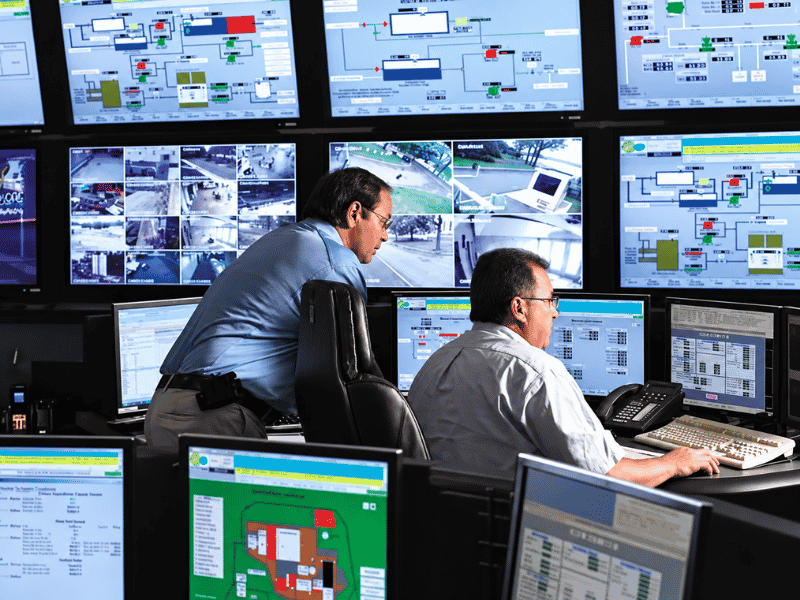

I. Giám sát máy móc từ xa là gì?
Giám sát máy móc từ xa là giải pháp sử dụng mạng truyền thông và nền tảng phần mềm để thu thập, truyền tải, hiển thị dữ liệu vận hành của máy móc công nghiệp từ xa thông qua Internet hoặc mạng chuyên dụng. Người dùng có thể theo dõi tình trạng thiết bị trên điện thoại, máy tính mà không cần đứng trực tiếp tại máy.
Khác với hệ thống giám sát hạ tầng công nghệ thông tin (CNTT) tập trung vào máy chủ, mạng và phần mềm, hệ thống giám sát trong công nghiệp chủ yếu làm việc với các thiết bị như:
- PLC và bộ điều khiển công nghiệp.
- Biến tần, bộ điều khiển Servo và động cơ.
- Cảm biến nhiệt độ, độ ẩm, áp suất, lưu lượng.
- Máy CNC, máy đóng gói, máy ép nhựa và dây chuyền sản xuất.
Thông qua hệ thống này, người quản lý có thể biết máy đang chạy hay dừng, tốc độ vận hành, thông số điện, sản lượng hoặc mã lỗi đang xuất hiện.
* Giám sát từ xa và điều khiển từ xa khác nhau thế nào?
Hai khái niệm này thường được sử dụng cùng nhau nhưng có chức năng khác nhau:
- Giám sát từ xa: Chỉ đọc và hiển thị thông tin từ thiết bị, chẳng hạn tần số biến tần, dòng điện động cơ hoặc trạng thái hoạt động của PLC.
- Điều khiển từ xa: Cho phép gửi lệnh đến thiết bị, ví dụ thay đổi tần số, điều chỉnh giá trị cài đặt hoặc thực hiện lệnh chạy/dừng khi hệ thống cho phép.
Một hệ thống giám sát không nhất thiết phải có chức năng điều khiển. Việc bổ sung khả năng điều khiển cần đáp ứng yêu cầu về giao thức, phân quyền và an toàn vận hành.
II. Vì sao doanh nghiệp sản xuất cần giám sát máy móc từ xa?
Trong nhà máy truyền thống, việc kiểm tra thiết bị thường phụ thuộc vào nhân viên vận hành hoặc kỹ thuật viên trực tiếp tại hiện trường. Khi số lượng máy tăng lên hoặc doanh nghiệp có nhiều cơ sở sản xuất, phương pháp này bộc lộ nhiều hạn chế.
Ứng dụng công nghệ IoT mang lại những lợi ích đáng chú ý sau:
1. Phát hiện sự cố sớm, giảm thời gian dừng máy
Khi biến tần báo lỗi, động cơ quá tải hoặc nhiệt độ thiết bị vượt ngưỡng cài đặt, dữ liệu có thể được hệ thống ghi nhận và hiển thị trên nền tảng giám sát.
Nhờ đó, kỹ thuật viên có thể nhanh chóng xác định thiết bị bất thường và chủ động kiểm tra trước khi sự cố ảnh hưởng nghiêm trọng đến dây chuyền.
Việc phát hiện sớm không đồng nghĩa loại bỏ hoàn toàn lỗi máy, nhưng có thể giúp rút ngắn thời gian phát hiện và phản ứng khi hệ thống được cấu hình phù hợp.
2. Nhận cảnh báo lỗi máy qua điện thoại
Thay vì liên tục kiểm tra màn hình tại xưởng, người quản lý có thể thiết lập cảnh báo khi xuất hiện những điều kiện bất thường như:
- Biến tần phát sinh mã lỗi hoặc dừng ngoài kế hoạch.
- Nhiệt độ, áp suất vượt ngưỡng cho phép.
- Động cơ hoạt động quá tải.
- Máy không đạt sản lượng theo mục tiêu.
Tùy nền tảng và phương thức tích hợp, cảnh báo có thể được gửi qua ứng dụng điện thoại, email hoặc Zalo. Người dùng cần kiểm tra khả năng hỗ trợ của từng hệ thống trước khi triển khai.
3. Quản lý nhiều máy, nhiều nhà xưởng trên một màn hình
Với doanh nghiệp sở hữu nhiều dây chuyền hoặc nhà xưởng ở các địa điểm khác nhau, việc tổng hợp dữ liệu về một dashboard giúp quá trình quản lý thuận tiện hơn.
Chẳng hạn, người quản lý có thể theo dõi trạng thái hoạt động của 10 máy đóng gói, so sánh sản lượng giữa các dây chuyền và xác định thiết bị đang dừng chỉ trên một giao diện.
Đây là lợi ích nổi bật của việc giám sát dây chuyền sản xuất từ xa, đặc biệt đối với doanh nghiệp đang từng bước số hóa nhà máy.

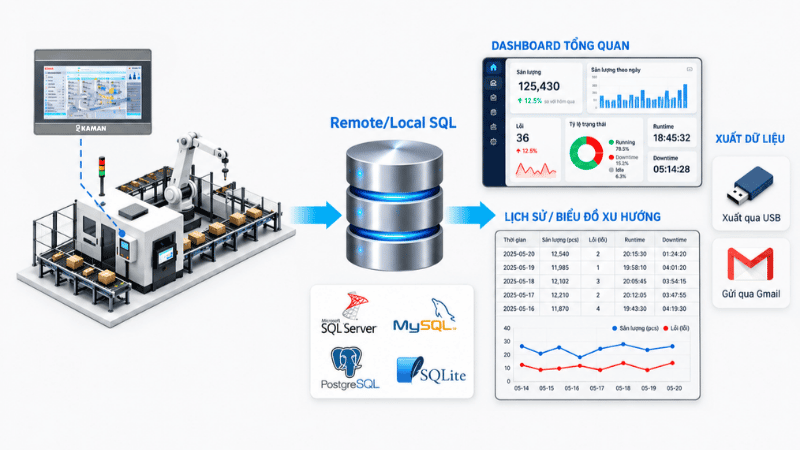

4. Lưu trữ dữ liệu phục vụ báo cáo và bảo trì
Ngoài dữ liệu tức thời, hệ thống còn có thể ghi lại lịch sử vận hành theo thời gian.
Những thông tin như thời gian chạy, thời gian dừng, số chu kỳ hoạt động và sản lượng có thể được sử dụng để xây dựng báo cáo sản xuất, phân tích hiệu suất hoặc tính toán chỉ số OEE khi có đủ dữ liệu về tính sẵn sàng, hiệu suất và chất lượng.
Dữ liệu lịch sử cũng tạo cơ sở để phân tích xu hướng bất thường, hỗ trợ lập kế hoạch bảo trì và phát triển các ứng dụng bảo trì dự đoán trong tương lai.
5. Hỗ trợ kỹ thuật từ xa, tiết kiệm chi phí đi lại
Đối với doanh nghiệp chế tạo máy, việc bán thiết bị cho khách hàng tại nhiều tỉnh thành thường kéo theo chi phí bảo hành và hỗ trợ kỹ thuật đáng kể.
Khi máy được tích hợp hệ thống IoT, kỹ sư có thể kiểm tra thông số, trạng thái PLC hoặc mã lỗi ngay tại văn phòng.
Trong những trường hợp thiết bị và hệ thống hỗ trợ, kỹ sư còn có thể truy cập chương trình để chẩn đoán, xử lý sự cố từ xa, giảm số lần phải di chuyển trực tiếp đến nhà máy.
III. Hệ thống giám sát máy móc từ xa hoạt động như thế nào?

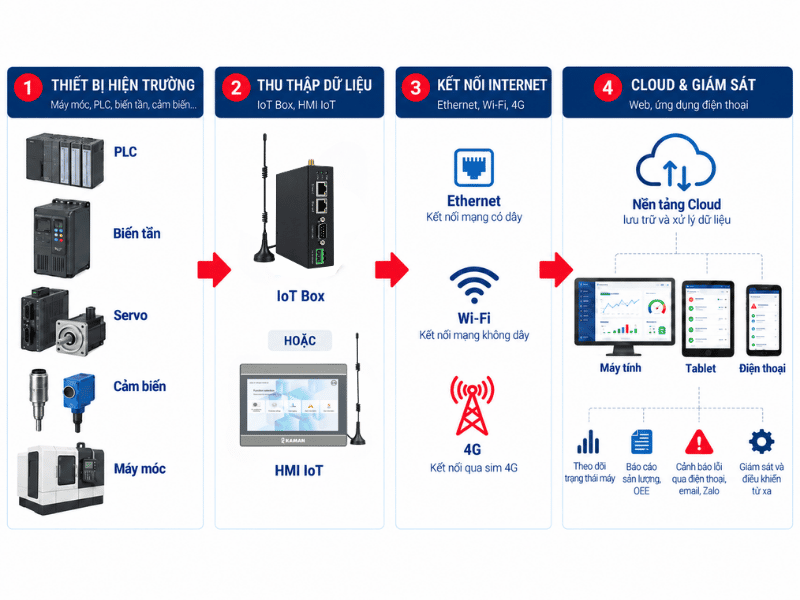

Một hệ thống giám sát máy móc từ xa ứng dụng IoT công nghiệp thường được xây dựng theo mô hình bốn lớp: thiết bị hiện trường, thiết bị thu thập dữ liệu, đường truyền và nền tảng giám sát.
1. Lớp thiết bị hiện trường
Đây là nơi phát sinh dữ liệu vận hành, bao gồm PLC, biến tần, Servo, cảm biến và các thiết bị điều khiển.
Ví dụ, trên hệ thống băng tải sử dụng biến tần, dữ liệu cần thu thập có thể bao gồm tần số chạy, dòng điện, trạng thái chạy/dừng và mã lỗi.
Đối với dây chuyền đóng gói, PLC có thể cung cấp số lượng sản phẩm, thời gian chu kỳ và trạng thái từng công đoạn.
2. Lớp thu thập dữ liệu – IoT Box hoặc HMI IoT
Để đưa dữ liệu lên Internet, hệ thống cần thiết bị trung gian có khả năng giao tiếp với máy móc.
Hai giải pháp phổ biến là:
- IoT Box: Bộ gateway thu thập dữ liệu từ PLC và thiết bị hiện trường, sau đó truyền lên nền tảng giám sát. Phù hợp với hệ thống đã có PLC hoặc HMI và muốn bổ sung kết nối IoT.
- HMI IoT: Màn hình HMI tích hợp chức năng kết nối IoT, vừa hiển thị dữ liệu tại máy, vừa hỗ trợ truyền dữ liệu lên nền tảng từ xa.
Lựa chọn thiết bị phụ thuộc vào hệ thống hiện có, yêu cầu giao diện vận hành và giao thức truyền thông.
3. Lớp truyền thông – Ethernet, Wi-Fi hoặc 4G
Dữ liệu sau khi được thu thập sẽ truyền qua mạng nội bộ hoặc Internet.
Ethernet phù hợp với hệ thống có hạ tầng mạng dây ổn định. Wi-Fi giúp giảm nhu cầu đi dây tại một số vị trí, trong khi 4G thích hợp cho các trạm máy độc lập hoặc khu vực khó triển khai Internet cố định.
Cần lưu ý rằng khả năng kết nối 4G có thể yêu cầu router hoặc thiết bị truyền thông bổ sung, không phải mọi IoT Box và HMI IoT đều tích hợp sẵn.
4. Lớp Cloud và ứng dụng giám sát
Dữ liệu được chuyển tới nền tảng Cloud hoặc máy chủ để lưu trữ, xử lý và hiển thị.
Thông qua giao diện web hoặc ứng dụng trên điện thoại, người dùng có thể theo dõi trạng thái máy, xem biểu đồ, lịch sử hoạt động, báo cáo và cảnh báo. Chức năng điều khiển từ xa chỉ được kích hoạt khi hệ thống hỗ trợ và đã được cấu hình an toàn.
* Các giao thức kết nối phổ biến
Để thiết bị có thể trao đổi dữ liệu với nhau, hệ thống cần sử dụng giao thức truyền thông phù hợp.
- Modbus RTU: Thường hoạt động qua RS485 hoặc RS232, phổ biến trên biến tần, cảm biến và đồng hồ đo.
- Modbus TCP: Truyền dữ liệu qua Ethernet, được sử dụng rộng rãi trong các hệ thống PLC và thiết bị công nghiệp.
- PROFINET/S7: Các giao thức, phương thức truyền thông thường gặp trong hệ thống Siemens. Khả năng kết nối phụ thuộc driver và dòng thiết bị.
- MQTT: Giao thức trao đổi thông điệp theo mô hình Publish/Subscribe, thường được sử dụng để truyền dữ liệu giữa gateway IoT và nền tảng máy chủ.
Việc lựa chọn giao thức cần căn cứ vào tài liệu thiết bị và khả năng hỗ trợ của gateway, không chỉ dựa vào loại cổng kết nối.
IV. Các giải pháp giám sát máy móc từ xa phổ biến hiện nay
Tùy quy mô sản xuất, ngân sách và yêu cầu kỹ thuật, doanh nghiệp có thể lựa chọn một trong ba hướng triển khai sau.

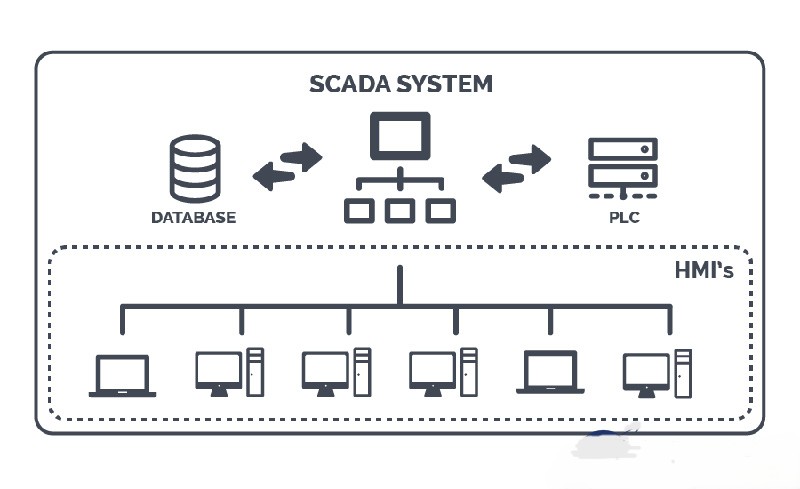

1. Hệ thống SCADA truyền thống
SCADA (Supervisory Control and Data Acquisition) là hệ thống giám sát, điều khiển và thu thập dữ liệu được sử dụng rộng rãi trong các nhà máy công nghiệp.
Giải pháp này có khả năng quản lý nhiều thiết bị, xây dựng giao diện giám sát chuyên sâu, lưu trữ dữ liệu và tích hợp với hệ thống quản lý sản xuất.
Tuy nhiên, các dự án SCADA quy mô lớn thường đòi hỏi chi phí bản quyền, hạ tầng máy chủ, công sức lập trình và nhân sự vận hành chuyên môn. Truy cập từ xa cũng cần được thiết kế thêm tùy kiến trúc hệ thống. SCADA sẽ phù hợp với nhà máy có số lượng thiết bị lớn hoặc yêu cầu điều khiển và quản lý dữ liệu phức tạp.
2. Truy cập từ xa bằng VPN hoặc router công nghiệp
Giải pháp này sử dụng router công nghiệp hoặc VPN để tạo đường kết nối bảo mật từ máy tính kỹ sư đến mạng điều khiển tại nhà máy.
Khi được cấp quyền, kỹ sư có thể sử dụng phần mềm chuyên dụng để truy cập PLC, HMI và một số thiết bị trong hệ thống.
Ưu điểm là linh hoạt, đặc biệt hữu ích cho công việc bảo trì, kiểm tra chương trình hoặc hỗ trợ khách hàng từ xa.
Tuy nhiên, VPN không tự tạo ra dashboard giám sát sản xuất. Hệ thống cũng yêu cầu cấu hình mạng, xác thực người dùng, phân quyền và bảo mật phù hợp.
3. Giải pháp IoT Box và HMI IoT kết nối Cloud
Đây là hướng tiếp cận phù hợp với nhiều doanh nghiệp vừa và nhỏ (SME), đơn vị chế tạo máy và nhà xưởng muốn triển khai IoT theo từng giai đoạn.
Thay vì đầu tư ngay một hệ thống SCADA quy mô lớn, doanh nghiệp có thể bắt đầu bằng việc kết nối PLC, biến tần hoặc cảm biến với IoT Box/HMI IoT, sau đó thiết lập giao diện giám sát trên nền tảng Cloud.

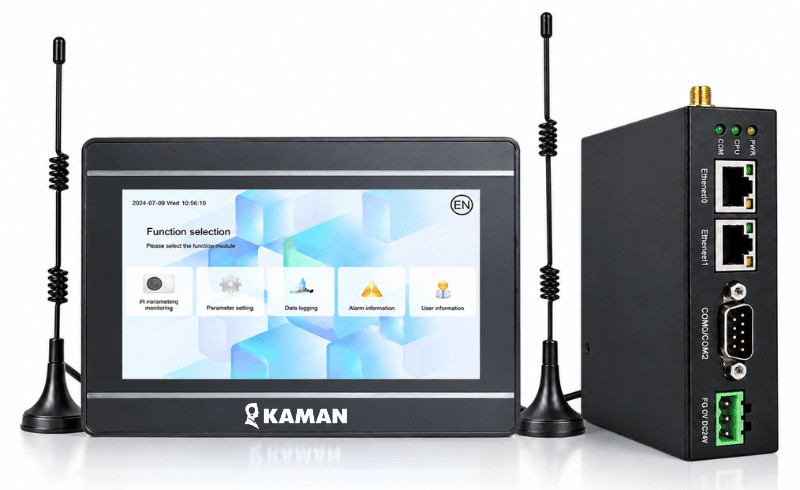

Chẳng hạn, IoT Kaman do Tự Động Hóa Toàn Cầu cung cấp có hai nhóm thiết bị chính:
- IoT Box Kaman KIB Series: Gồm các model KIB-BOX-G, KIB-BOX-HD, KIB-BOX-W, phục vụ nhu cầu thu thập và kết nối dữ liệu máy móc.
- HMI IoT Kaman KIH Series: Màn hình HMI tích hợp khả năng kết nối IoT, phù hợp khi cần cả giao diện điều khiển tại chỗ và giám sát qua mạng.
Giải pháp này giúp doanh nghiệp tận dụng thiết bị hiện có, triển khai theo nhu cầu thực tế và mở rộng dần khi cần thiết. Chi phí cuối cùng còn phụ thuộc số điểm dữ liệu, kết nối, nền tảng và các dịch vụ đi kèm.
Tham khảo thêm giải pháp IoT Kaman: [TẠI ĐÂY]
4. Bảng so sánh các giải pháp giám sát thiết bị từ xa
| Tiêu chí | SCADA truyền thống | VPN/Router công nghiệp | IoT Box/HMI IoT |
| Chi phí triển khai | Trung bình đến cao | Thấp đến cao, tùy hệ thống | Thường thấp hơn ở quy mô nhỏ |
| Độ khó triển khai | Trung bình đến cao | Cần chuyên môn mạng | Tương đối đơn giản với hệ thống tương thích |
| Xem trên điện thoại | Có, tùy cấu hình | Cần giao diện/phần mềm phù hợp | Có, khi nền tảng hỗ trợ |
| Thế mạnh | Giám sát, quản lý chuyên sâu | Truy cập bảo trì từ xa | Thu thập dữ liệu và giám sát Cloud |
| Đối tượng phù hợp | Nhà máy lớn, hệ thống phức tạp | Kỹ sư bảo trì, nhà chế tạo máy | SME, OEM, nhà xưởng vừa và nhỏ |
Nếu mục tiêu chủ yếu là theo dõi trạng thái máy, cảnh báo lỗi và xem dữ liệu trên điện thoại, IoT Box hoặc HMI IoT là lựa chọn đáng cân nhắc. Ngược lại, với hệ thống điều khiển phức tạp và yêu cầu tích hợp sâu, SCADA có thể phù hợp hơn.
V. Những lưu ý khi triển khai hệ thống giám sát máy móc từ xa
Để hệ thống hoạt động ổn định và mang lại hiệu quả thực tế, doanh nghiệp cần chú ý một số yếu tố trước khi lắp đặt.
1. Xác định dữ liệu cần theo dõi
Không nhất thiết phải thu thập toàn bộ dữ liệu của máy. Doanh nghiệp nên ưu tiên những thông số phục vụ trực tiếp cho vận hành như trạng thái chạy/dừng, sản lượng, dòng điện, nhiệt độ và mã lỗi.
2. Kiểm tra khả năng kết nối của thiết bị
Cần xác định PLC, biến tần hoặc cảm biến hiện tại có cổng RS485, Ethernet hay giao thức truyền thông nào. Đồng thời kiểm tra bảng thanh ghi, driver tương thích và quyền truy cập dữ liệu trước khi lựa chọn IoT Box hoặc HMI IoT.
3. Đảm bảo đường truyền ổn định
Mạng Internet không ổn định có thể khiến dữ liệu cập nhật chậm hoặc gián đoạn cảnh báo. Với những hệ thống quan trọng, doanh nghiệp có thể cân nhắc đường truyền dự phòng 4G, lưu dữ liệu cục bộ và cơ chế đồng bộ khi kết nối được khôi phục.
4. Đảm bảo an toàn và phân quyền
Cần phân biệt rõ tài khoản chỉ xem dữ liệu với tài khoản được phép điều khiển. Nên sử dụng mật khẩu mạnh, xác thực nhiều lớp khi nền tảng hỗ trợ và ghi nhật ký thao tác.
Đặc biệt, không nên mở trực tiếp PLC ra Internet. Các lệnh điều khiển từ xa phải tuân thủ liên động an toàn tại máy, có cơ chế xử lý mất kết nối và không được thay thế hệ thống dừng khẩn cấp tại hiện trường.
Giám sát máy móc từ xa không chỉ giúp người quản lý theo dõi trạng thái thiết bị mọi lúc, mọi nơi mà còn hỗ trợ phát hiện sự cố, giảm thời gian kiểm tra và khai thác dữ liệu vận hành hiệu quả hơn.
