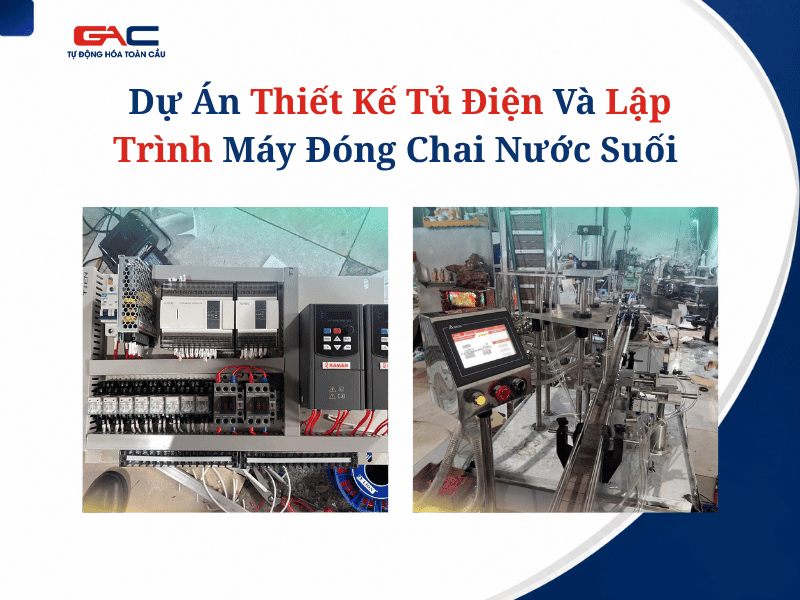

Dự Án Tủ Điện Và Lập Trình Máy Đóng Chai Nước Suối

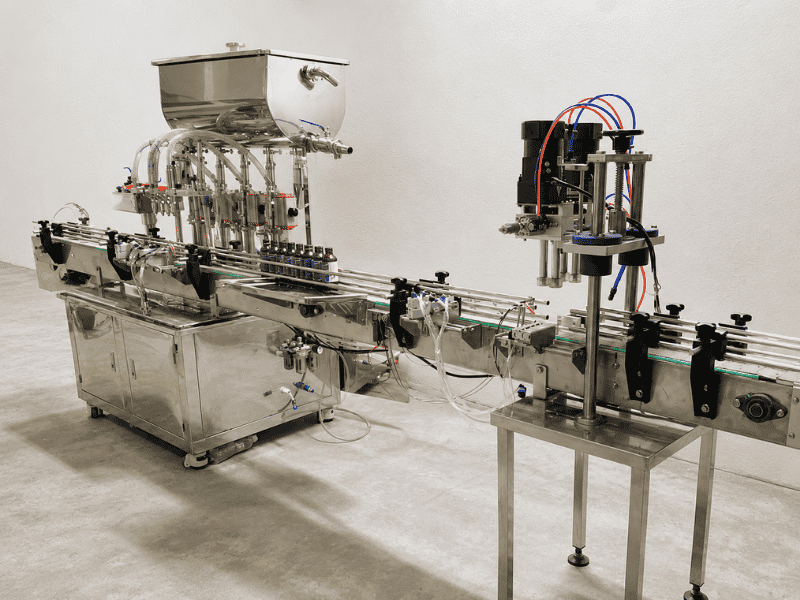

Máy đóng chai nước suối là thiết bị được sử dụng để thực hiện tự động các công đoạn như cấp chai, định vị chai, chiết rót và chuyển chai sang vị trí tiếp theo. Hệ thống thường kết hợp băng tải, cảm biến, van chiết, xi lanh khí nén và các cơ cấu dẫn hướng để duy trì chu trình sản xuất liên tục.

Vấn đề đặt ra đối với máy đóng chai nước suối

Máy đóng chai nước suối là hệ thống có nhiều cơ cấu hoạt động liên tiếp. PLC phải tiếp nhận tín hiệu từ cảm biến, xác định vị trí chai, điều khiển băng tải và phát lệnh cho các van điện từ hoặc xi lanh khí nén thực hiện từng công đoạn. Các thao tác cần diễn ra đúng thời điểm để hạn chế hiện tượng chai lệch vị trí, chiết rót không đúng chu kỳ hoặc va chạm giữa các cơ cấu.

Bên cạnh yêu cầu về trình tự, hệ thống còn phải bảo đảm khả năng vận hành liên tục, dễ điều chỉnh và thuận tiện khi kiểm tra sự cố. Vì vậy, bài toán kỹ thuật không chỉ nằm ở chương trình PLC mà còn liên quan đến thiết kế tủ điện, phân phối nguồn, điều khiển động cơ và tổ chức toàn bộ tín hiệu vào ra.

• Đồng bộ nhiều cơ cấu: Băng tải, cảm biến, xi lanh và các cơ cấu chấp hành phải phối hợp đúng thứ tự để duy trì chu kỳ đóng chai liên tục.
• Kiểm soát vị trí chai: Chai cần được phát hiện và dừng đúng vị trí trước khi thực hiện công đoạn chiết rót hoặc chuyển sang bước tiếp theo.
• Hạn chế chai bị dồn hoặc kẹt: Việc cấp chai không đều hoặc băng tải hoạt động sai thời điểm có thể khiến chai va chạm, nghiêng đổ và làm gián đoạn dây chuyền.
• Điều khiển động cơ phù hợp: Động cơ băng tải và các cơ cấu truyền động cần tăng tốc, giảm tốc ổn định, tránh gây rung giật khi khởi động hoặc dừng.
• Bảo đảm liên động an toàn: Khi xảy ra lỗi cảm biến, mất tín hiệu, quá tải hoặc cơ cấu chưa về đúng vị trí, PLC phải ngăn chu trình tiếp tục hoạt động sai.
• Thuận tiện cho bảo trì: Thiết bị trong tủ cần được sắp xếp rõ ràng, dây dẫn đánh số và tín hiệu được phân chia hợp lý để kỹ thuật viên dễ kiểm tra.

Giải pháp tủ điện và lập trình máy đóng chai nước suối được triển khai

Tự Động Hóa Toàn Cầu thiết kế tủ điện theo cấu trúc tập trung, trong đó mạch động lực, mạch điều khiển và hệ thống đấu nối tín hiệu được bố trí thành từng khu vực. Phương án này giúp hạn chế nhầm lẫn khi thi công, đồng thời tạo điều kiện thuận lợi cho việc kiểm tra và mở rộng hệ thống sau này.

Bộ điều khiển trung tâm sử dụng PLC Xinje kết hợp module mở rộng để đáp ứng số lượng tín hiệu từ cảm biến, nút nhấn, cơ cấu khí nén và các thiết bị trên máy. PLC tiếp nhận trạng thái đầu vào, xử lý chương trình theo trình tự công nghệ và phát tín hiệu điều khiển tới relay trung gian, contactor, van điện từ cùng các cơ cấu truyền động.

Các động cơ được điều khiển bằng biến tần Kaman. Biến tần nhận lệnh chạy từ PLC và điều chỉnh tốc độ động cơ theo yêu cầu của từng công đoạn. Thời gian tăng tốc, giảm tốc và tần số vận hành được cài đặt phù hợp với cơ cấu máy, giúp băng tải chuyển động ổn định hơn và hạn chế va đập khi thay đổi trạng thái.

Nguồn điều khiển trong tủ sử dụng nguồn GAC để cấp điện áp một chiều cho PLC, cảm biến, relay và các thiết bị điều khiển liên quan. PLC Xinje, module mở rộng, biến tần Kaman và nguồn GAC trong dự án đều thuộc nhóm thiết bị do Tự Động Hóa Toàn Cầu phân phối chính hãng tại Việt Nam, thuận tiện cho quá trình lựa chọn, tích hợp và hỗ trợ kỹ thuật.

• Phân phối và bảo vệ nguồn: Aptomat được bố trí để đóng cắt, cô lập và bảo vệ từng nhánh thiết bị trong tủ điện.
• Điều khiển trình tự bằng PLC: Chương trình PLC quản lý các bước nhận chai, xác định vị trí, điều khiển cơ cấu và chuyển sang chu kỳ tiếp theo.
• Mở rộng tín hiệu vào ra: Module mở rộng giúp hệ thống tiếp nhận thêm cảm biến và điều khiển nhiều cơ cấu mà vẫn duy trì cấu trúc chương trình rõ ràng.
• Điều khiển động cơ bằng biến tần: Biến tần Kaman hỗ trợ thay đổi tốc độ băng tải, cài đặt thời gian tăng giảm tốc và nhận lệnh điều khiển từ PLC.
• Cách ly tín hiệu điều khiển: Relay trung gian được sử dụng để đóng cắt tải điều khiển, hạn chế dòng tải tác động trực tiếp lên đầu ra PLC.

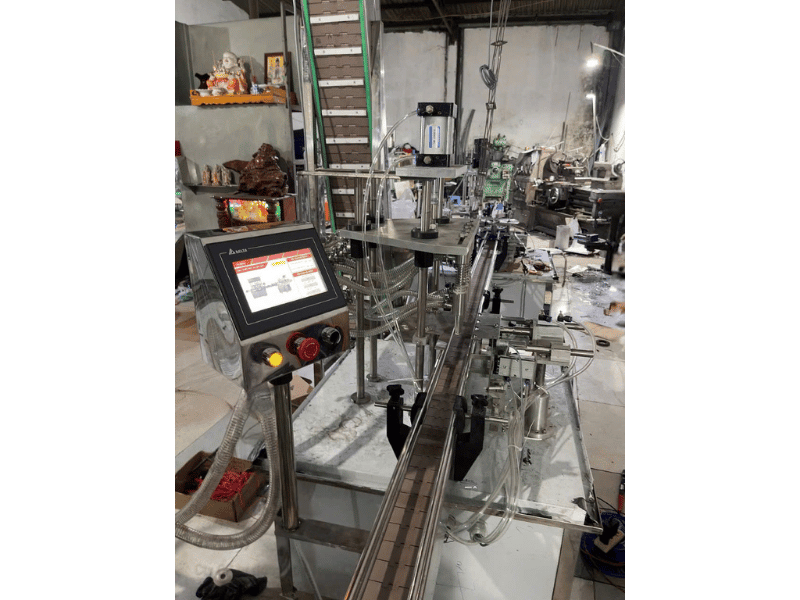

• Giám sát và cảnh báo: Trạng thái hoạt động, chế độ vận hành và các cảnh báo cần thiết được hiển thị trên giao diện điều khiển của máy.

Quy trình triển khai dự án

Bước 1: Khảo sát cơ cấu và nguyên lý vận hành

Đội ngũ kỹ thuật kiểm tra bố trí băng tải, cảm biến, cơ cấu khí nén, động cơ và trình tự hoạt động cần thiết của máy đóng chai.

Bước 2: Xây dựng phương án điều khiển

Từ yêu cầu công nghệ, kỹ thuật viên lập danh sách tín hiệu vào ra, xác định liên động và xây dựng lưu đồ vận hành cho từng chế độ.

Bước 3: Thiết kế và lắp ráp tủ điện

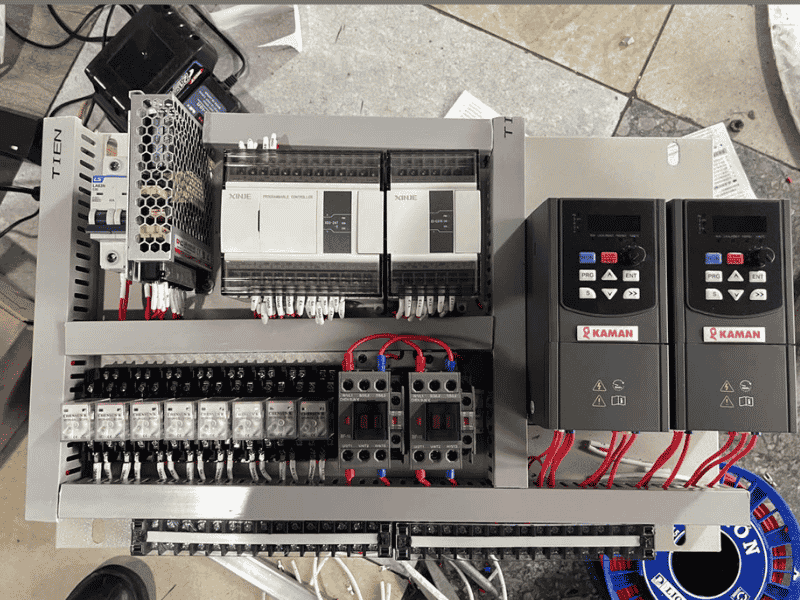

Thiết bị được bố trí trên mặt tủ theo từng khu vực chức năng. Dây điện, cầu đấu và đầu nối được đánh số nhằm hỗ trợ kiểm tra và bảo trì.

Bước 4: Lập trình PLC và giao diện vận hành

Chương trình được xây dựng để xử lý trình tự tự động, chế độ điều khiển thủ công, điều kiện liên động và các tình huống dừng máy.

Bước 5: Cài đặt biến tần và chạy thử

Biến tần được cấu hình theo động cơ và đặc điểm tải. Các cơ cấu được chạy thử riêng lẻ trước khi kiểm tra toàn bộ chu trình máy.

Bước 6: Nghiệm thu và hướng dẫn vận hành

Sau khi hoàn thiện, hệ thống được kiểm tra lại các tín hiệu, chức năng dừng khẩn cấp, liên động và quy trình vận hành trước khi bàn giao.

Lợi ích sau khi ứng dụng giải pháp

Việc kết hợp đồng bộ giữa tủ điện điều khiển, PLC, biến tần và hệ thống cảm biến giúp máy hoạt động theo một trình tự rõ ràng. Người vận hành có thể theo dõi trạng thái thiết bị, điều chỉnh thông số phù hợp và xử lý nhanh hơn khi xuất hiện bất thường trong quá trình sản xuất.

• Chu trình vận hành đồng bộ: PLC kiểm soát trình tự giữa băng tải, cảm biến và cơ cấu khí nén, hạn chế tình trạng các bộ phận hoạt động sai thời điểm.
• Kiểm soát chai chính xác hơn: Tín hiệu cảm biến được xử lý theo điều kiện liên động, giúp chai dừng và di chuyển phù hợp với từng công đoạn.
• Động cơ khởi động ổn định: Biến tần điều khiển quá trình tăng tốc và giảm tốc, góp phần hạn chế rung giật và giảm tác động lên cơ cấu truyền động.
• Điều chỉnh tốc độ linh hoạt: Tốc độ băng tải có thể được cài đặt phù hợp với chu kỳ chiết rót, kích thước chai và yêu cầu sản xuất.
• Hỗ trợ giảm điện năng tiêu thụ: Động cơ được vận hành theo tốc độ cần thiết thay vì luôn duy trì ở mức cao trong mọi trạng thái làm việc.
• Thuận tiện khi kiểm tra sự cố: Thiết bị được bố trí khoa học, dây dẫn có ký hiệu và chương trình có chức năng cảnh báo giúp kỹ thuật viên dễ khoanh vùng nguyên nhân.
• Dễ nâng cấp hệ thống: Cấu trúc PLC kết hợp module mở rộng tạo điều kiện bổ sung thêm cảm biến, cơ cấu hoặc công đoạn khi dây chuyền cần cải tiến.

Vì sao lựa chọn Tự Động Hóa Toàn Cầu?

Đối với máy đóng chai, hiệu quả của hệ thống phụ thuộc nhiều vào khả năng phối hợp giữa phần cơ khí, khí nén và điện điều khiển. Tự Động Hóa Toàn Cầu triển khai giải pháp theo nguyên lý hoạt động thực tế của máy, thay vì chỉ cung cấp từng thiết bị riêng lẻ.

• Khảo sát theo quy trình thực tế: Phương án điều khiển được xây dựng dựa trên cơ cấu máy, tốc độ vận hành và trình tự công nghệ.
• Thiết kế và lập trình đồng bộ: Tủ điện, PLC, biến tần, cảm biến và giao diện vận hành được tích hợp trong cùng một giải pháp.
• Chủ động nguồn thiết bị: Công ty phân phối chính hãng PLC Xinje, biến tần Kaman và nguồn GAC tại Việt Nam.
• Thi công rõ ràng, dễ bảo trì: Thiết bị, cầu đấu và dây tín hiệu được bố trí theo từng nhóm chức năng, thuận tiện khi sửa chữa.
• Kiểm tra trước khi bàn giao: Hệ thống được chạy thử từng cơ cấu, kiểm tra liên động và đánh giá chu trình tự động trước khi đưa vào vận hành.
• Hỗ trợ kỹ thuật sau dự án: Đội ngũ kỹ thuật tiếp tục hỗ trợ xử lý chương trình, cài đặt thiết bị và điều chỉnh hệ thống trong quá trình sử dụng.
