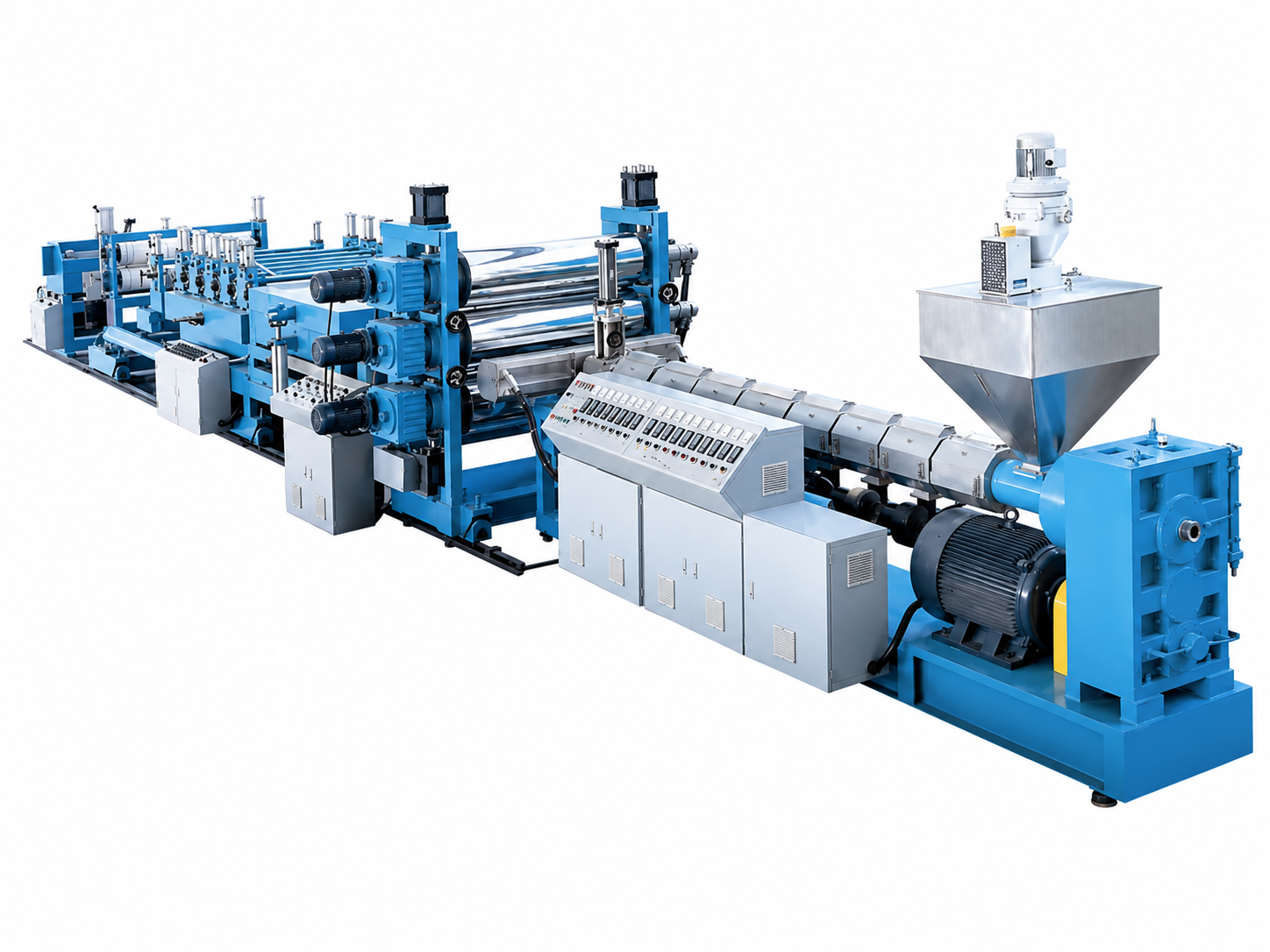

Dự Án Lắp Servo Xinje Cho Máy Sản Xuất Bao Bì

Trong máy sản xuất bao bì, vật liệu phải được xả cuộn, kéo đúng chiều dài, hàn và cắt theo một chu trình liên tục. Chỉ cần tốc độ kéo màng lệch so với thời điểm hàn cắt, thành phẩm có thể bị sai kích thước, nhăn vật liệu hoặc lệch vị trí in. Vì vậy, hệ truyền động cần kiểm soát tốt vị trí, tốc độ và quá trình tăng giảm tốc. Dự án lắp Servo Xinje cho máy sản xuất bao bì do Tự Động Hóa Toàn Cầu triển khai tập trung vào cơ cấu kéo vật liệu và sự phối hợp với cụm hàn cắt. Phương án được thiết kế phù hợp với kết cấu cơ khí, chu kỳ làm việc và hệ thống điều khiển hiện có, giúp máy vận hành ổn định hơn, dễ thay đổi quy cách và hạn chế sai lệch lặp lại trong sản xuất.

Vấn đề đặt ra đối với máy sản xuất bao bì

Máy sản xuất bao bì thường làm việc theo chu kỳ lặp với tần suất cao. Vật liệu dạng màng hoặc vật liệu ghép đi qua các công đoạn xả cuộn, cấp liệu, kéo định chiều dài, hàn mép và cắt thành phẩm. Các cơ cấu phải giữ đúng quan hệ vị trí, đặc biệt tại thời điểm dao hàn hoặc dao cắt tác động.

Khi hệ truyền động cũ khó điều chỉnh hoặc phản hồi chậm, máy dễ phát sinh các vấn đề ảnh hưởng trực tiếp đến chất lượng bao bì và độ ổn định của dây chuyền:

• Sai lệch chiều dài: Tốc độ kéo vật liệu không ổn định khiến vị trí cắt thay đổi giữa các chu kỳ.
• Khó đồng bộ cơ cấu: Trục kéo và cụm hàn cắt lệch pha có thể làm nhăn màng, lệch mép hàn hoặc cắt sai vị trí.
• Rung giật khi đổi tốc độ: Chuyển động đột ngột tạo va đập lên dây đai, khớp nối, hộp số và cụm dao.
• Khó thay đổi quy cách: Việc chỉnh chiều dài bao bằng cơ khí mất thời gian và phụ thuộc nhiều vào kinh nghiệm vận hành.
• Khó kiểm soát lực kéo: Vật liệu có thể bị chùng, trượt con lăn hoặc căng quá mức khi tải thay đổi.

Giải pháp lắp Servo Xinje cho máy sản xuất bao bì

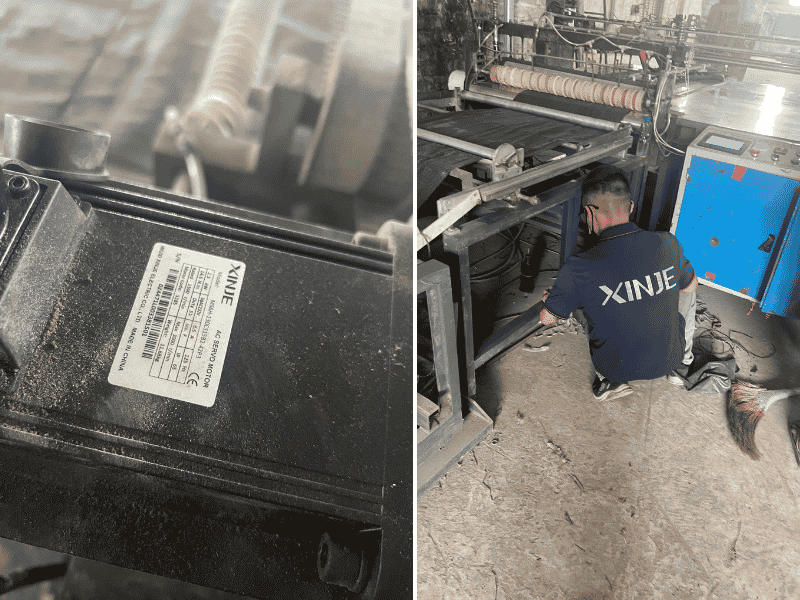

Tự Động Hóa Toàn Cầu sử dụng hệ Servo Xinje cho cơ cấu cần kiểm soát chính xác. Servo Driver nhận lệnh từ bộ điều khiển, cấp dòng cho Servo Motor và xử lý tín hiệu phản hồi từ Encoder. Cấu trúc điều khiển vòng kín giúp trục truyền động bám theo lệnh vị trí hoặc tốc độ, phù hợp với công đoạn kéo vật liệu, định chiều dài và đồng bộ hàn cắt. Servo Xinje hỗ trợ các chế độ điều khiển vị trí, tốc độ hoặc mô-men tùy dòng sản phẩm và cấu hình ứng dụng.

Chiều dài bao được quy đổi thành hành trình quay của động cơ, còn tốc độ trục kéo được phối hợp với nhịp hàn cắt. Khi máy sử dụng cảm biến dấu màu, tín hiệu phát hiện dấu có thể được dùng để hiệu chỉnh pha kéo, giúp vị trí cắt bám đúng hình in. Mạch động lực, tín hiệu Servo ON, lệnh điều khiển, báo lỗi và phản hồi trạng thái được tích hợp với PLC, HMI hoặc bộ điều khiển hiện có.

Các thông số chiều quay, tăng giảm tốc, giới hạn tốc độ, giới hạn mô-men và độ đáp ứng được hiệu chỉnh theo cơ cấu thực tế. Việc cài đặt đúng giúp trục chạy êm hơn, hạn chế kéo giật vật liệu và giảm áp lực lên hệ truyền động.

• Điều khiển trục kéo: Servo thực hiện hành trình theo chiều dài bao đã cài đặt.
• Đồng bộ hàn cắt: Vật liệu được đưa đến đúng vị trí trước khi dao tác động.
• Hiệu chỉnh dấu in: Cảm biến hỗ trợ bù sai lệch pha khi cần cắt đúng vị trí hình ảnh.
• Kiểm soát tăng giảm tốc: Đường chuyển động được thiết lập phù hợp để giảm rung cơ khí.
• Giám sát trạng thái: Tín hiệu sẵn sàng, hoàn thành vị trí và cảnh báo được đưa về bộ điều khiển.
• Thay đổi quy cách: Chiều dài hoặc tốc độ có thể chỉnh bằng thông số khi hệ thống được tích hợp phù hợp.

Quy trình triển khai dự án

Bước 1: Khảo sát máy
Kỹ thuật viên kiểm tra trục kéo, hộp số, tỷ số truyền, con lăn, cảm biến và chu kỳ vận hành.

Bước 2: Phân tích tải và chọn Servo
Servo Motor và Servo Driver được lựa chọn theo mô-men, tốc độ, quán tính quy đổi và yêu cầu tăng giảm tốc.

Bước 3: Thiết kế và cải tạo điện
Mạch động lực, điều khiển, bảo vệ và liên động được bố trí phù hợp. Dây động lực, Encoder và tín hiệu được tổ chức nhằm hạn chế nhiễu.

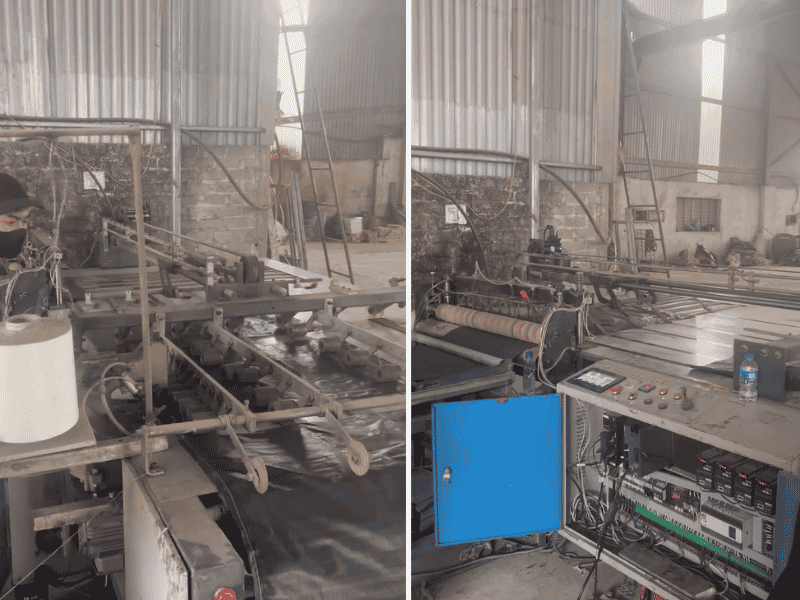

Bước 4: Lắp đặt và chạy thử
Servo được đấu nối, căn chỉnh và cài đặt. Máy chạy thử từ tốc độ thấp để kiểm tra chiều dài bao, vị trí cắt và độ ổn định.

Bước 5: Bàn giao vận hành
Tự Động Hóa Toàn Cầu hướng dẫn thay đổi thông số, theo dõi trạng thái và xử lý các cảnh báo cơ bản.

Lợi ích sau khi ứng dụng giải pháp

Giải pháp tác động trực tiếp vào cơ cấu quyết định chiều dài và vị trí vật liệu. Khi trục kéo được kiểm soát theo vòng kín và phối hợp đúng với cụm hàn cắt, máy có điều kiện duy trì chu trình ổn định hơn.

• Nâng cao độ chính xác chiều dài: Hành trình kéo được điều khiển theo lệnh vị trí, góp phần giảm sai lệch kích thước.
• Cải thiện khả năng đồng bộ: Trục kéo, cảm biến và cụm hàn cắt làm việc theo cùng chu trình.
• Giảm rung và va đập: Quá trình tăng giảm tốc được kiểm soát, giúp bảo vệ cơ cấu truyền động.
• Hạn chế phế phẩm: Vị trí vật liệu và dấu in được kiểm soát tốt hơn, góp phần giảm cắt lệch hoặc nhăn màng.
• Thay đổi sản phẩm thuận tiện: Chiều dài bao và tốc độ được điều chỉnh bằng thông số thay vì can thiệp nhiều vào cơ khí.
• Hỗ trợ bảo trì: Trạng thái và cảnh báo Servo giúp kỹ thuật viên khoanh vùng nguyên nhân khi máy dừng.

Vì sao lựa chọn Tự Động Hóa Toàn Cầu?

Dự án Servo cho máy sản xuất bao bì cần phối hợp giữa điều khiển chuyển động, điện công nghiệp và cơ khí truyền động. Tự Động Hóa Toàn Cầu triển khai giải pháp theo điều kiện thực tế của từng máy:

• Khảo sát kết cấu máy, tải, cảm biến và chu trình công nghệ.
• Phân tích mô-men, tốc độ, quán tính và yêu cầu định vị.
• Thiết kế phương án phù hợp với PLC, HMI và tủ điện hiện có.
• Lắp đặt, đấu nối, cài đặt, hiệu chỉnh và chạy thử đồng bộ.
• Kiểm tra liên động giữa Servo, cảm biến, cơ cấu hàn cắt và mạch an toàn.
• Hướng dẫn vận hành và hỗ trợ kỹ thuật trong quá trình sử dụng.
