Dự án lắp đặt servo Xinje cho máy in ly

Trong sản xuất ly nhựa, ly giấy và bao bì dạng trụ, công đoạn in ảnh hưởng trực tiếp đến tính thẩm mỹ và độ đồng đều của sản phẩm. Máy in ly phải phối hợp các chuyển động như cấp ly, gá sản phẩm, định vị, quay cơ cấu in và đưa thành phẩm ra ngoài. Sai lệch về vị trí dừng hoặc tốc độ có thể làm hình in bị lệch, nhòe hay không đồng đều giữa các chu kỳ.

Vì vậy, hệ truyền động cần bảo đảm độ chính xác, khả năng lặp lại và sự đồng bộ với trình tự máy. Dự án lắp đặt Servo Xinje cho máy in ly được Tự Động Hóa Toàn Cầu triển khai nhằm nâng cao khả năng kiểm soát chuyển động, hỗ trợ máy vận hành ổn định và thuận tiện hơn khi điều chỉnh theo yêu cầu sản xuất.

I. Vấn đề đặt ra đối với máy in ly

Máy in ly làm việc theo chu trình lặp, trong đó các cơ cấu cấp phôi, gá ly, quay định vị và in phải hoạt động đúng thời điểm. Servo thường được ứng dụng cho trục cần kiểm soát hành trình hoặc vị trí chính xác.

Khi hệ truyền động hoặc điều khiển thiếu đồng bộ, sai số chuyển động sẽ ảnh hưởng đến chất lượng bản in và nhịp máy. Các vấn đề thường gặp gồm:

• Vị trí dừng thiếu ổn định: Trục quay hoặc cơ cấu gá dừng sai điểm có thể làm hình in lệch khỏi vùng yêu cầu.
• Tốc độ không đồng đều: Chuyển động thay đổi giữa các chu kỳ ảnh hưởng đến thời gian tiếp xúc và độ sắc nét.
• Khó phối hợp các cơ cấu: Cấp phôi, định vị, in và thoát phôi không đồng bộ dễ gây va chạm hoặc dừng máy.
• Rung, giật khi tăng giảm tốc: Chuyển động đột ngột tạo tải lên khớp nối, dây đai, ổ đỡ và cơ cấu gá.
• Khó thay đổi sản phẩm: Việc đổi loại ly mất thời gian nếu vị trí, tốc độ và hành trình không dễ điều chỉnh.

Các vấn đề trên liên quan đồng thời đến động cơ, cơ cấu truyền động và mạch điều khiển. Giải pháp cải tạo vì thế phải xử lý cả truyền động servo, tín hiệu phản hồi và liên động của máy.

II. Giải pháp lắp đặt Servo Xinje cho máy in ly

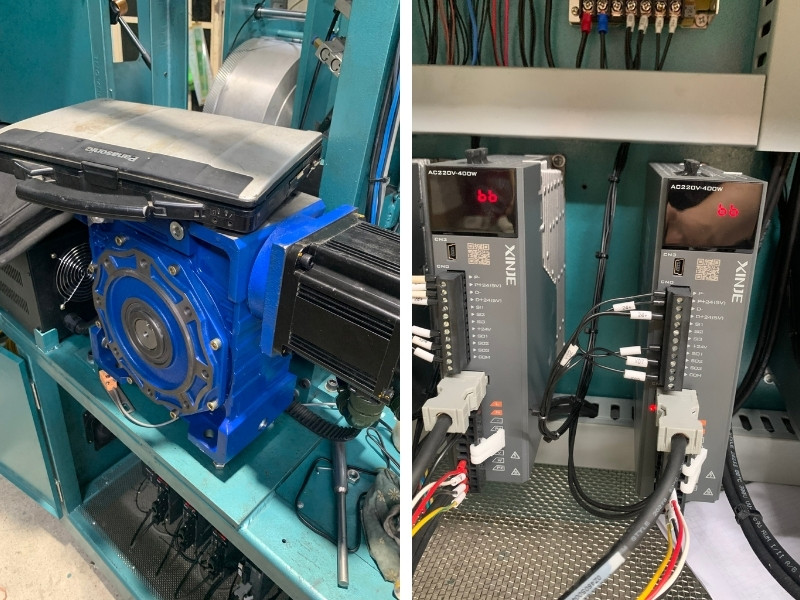

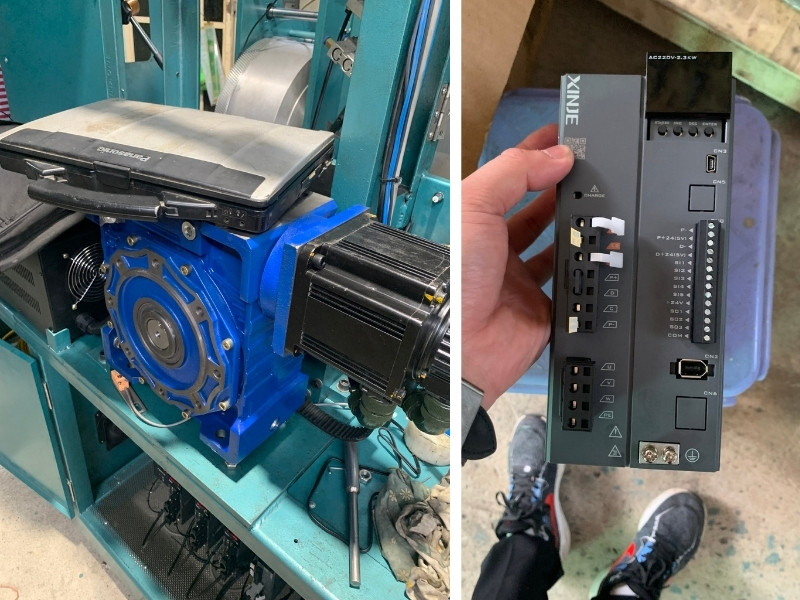

Tự Động Hóa Toàn Cầu lắp đặt Servo Xinje tại cơ cấu cần điều khiển vị trí và tốc độ chính xác. Hệ thống gồm Servo Driver, Servo Motor và encoder phản hồi, tạo thành vòng điều khiển khép kín. Servo Driver nhận lệnh từ PLC, điều khiển motor và hiệu chỉnh chuyển động theo trạng thái phản hồi thực tế.

Cấu hình servo được lựa chọn theo tải, mô-men, tốc độ và quán tính. Xinje cung cấp Servo Driver và Servo Motor cho các ứng dụng điều khiển chuyển động chính xác. Công cụ của hãng có thể thu thập tốc độ, vị trí, dòng điện và điện áp DC bus để hỗ trợ cài đặt, kiểm tra.

Phương án tích hợp được thiết kế đồng bộ với cơ khí và tủ điện. Tín hiệu Servo ON, lệnh chuyển động, cảm biến gốc, giới hạn hành trình và cảnh báo được kiểm tra trước khi chạy thử. Các tham số chuyển động được hiệu chỉnh theo chu trình máy.

Các hạng mục chính gồm:

• Lắp Servo Motor và Servo Driver: Thiết bị được bố trí phù hợp với không gian, tản nhiệt và yêu cầu bảo trì.
• Kiểm tra cơ cấu truyền động: Khớp nối, mặt bích, dây đai hoặc bộ truyền được căn chỉnh để hạn chế độ rơ.
• Tích hợp bộ điều khiển: Lệnh xung hoặc truyền thông được kết nối với PLC hay bộ điều khiển trung tâm.
• Thiết lập tín hiệu phản hồi: Encoder, cảm biến gốc và công tắc giới hạn được kiểm tra để xác định đúng vị trí.
• Cài đặt chuyển động: Tốc độ, gia tốc, giảm tốc và điểm dừng được tinh chỉnh theo từng bước của chu trình in.
• Kiểm tra liên động: Servo chỉ hoạt động khi trạng thái phôi, vị trí cơ khí và điều kiện an toàn phù hợp.

*Quy trình triển khai dự án

• Bước 1 – Khảo sát hiện trạng: Kiểm tra nguyên lý máy, cơ cấu truyền động, tủ điện, động cơ cũ và trình tự vận hành.
• Bước 2 – Phân tích tải: Đánh giá mô-men, tốc độ, quán tính, hành trình và độ chính xác để lựa chọn cấu hình servo.
• Bước 3 – Thiết kế phương án: Xây dựng phương án lắp motor, kết nối cơ khí, đấu nối Driver và giao tiếp bộ điều khiển.
• Bước 4 – Lắp đặt, đấu nối: Hoàn thiện dây động lực, dây encoder, tín hiệu điều khiển, tiếp địa và mạch liên động.
• Bước 5 – Cài đặt, chạy thử: Chạy tốc độ thấp, kiểm tra từng chuyển động, tinh chỉnh tham số rồi nâng lên chế độ sản xuất.
• Bước 6 – Bàn giao: Hướng dẫn khởi động, thay đổi thông số cần thiết, theo dõi cảnh báo và xử lý tình huống cơ bản.

III. Lợi ích sau khi ứng dụng giải pháp

Lắp đặt Servo Xinje cho máy in ly giúp kiểm soát chuyển động theo lệnh và phản hồi thực tế, từ đó hỗ trợ duy trì chu trình ổn định và hạn chế sai lệch tại công đoạn in.

• Nâng cao độ chính xác vị trí: Cơ cấu dừng đúng điểm đặt hơn, góp phần hạn chế lệch vùng in.
• Ổn định tốc độ: Servo duy trì tốc độ theo yêu cầu công nghệ, giúp các chu kỳ đồng đều hơn.
• Giảm rung và va đập: Gia tốc, giảm tốc hợp lý hỗ trợ bảo vệ khớp nối, bộ truyền và cơ cấu gá.
• Đồng bộ chu trình: Tín hiệu điều khiển và phản hồi giúp phối hợp cấp phôi, định vị, in và thoát phôi.
• Thuận tiện khi đổi sản phẩm: Vị trí, tốc độ hoặc hành trình có thể điều chỉnh theo từng loại ly.
• Hỗ trợ chẩn đoán lỗi: Trạng thái và cảnh báo từ Servo Driver giúp khoanh vùng nguyên nhân nhanh hơn.

Hiệu quả còn phụ thuộc vào cơ khí, phôi và công nghệ in. Vì vậy, hệ thống cần được chạy thử với sản phẩm thực tế.

IV. Vì sao khách hàng lựa chọn Tự Động Hóa Toàn Cầu?

Dự án servo cần được khảo sát đúng nguyên lý, lựa chọn thiết bị phù hợp và cài đặt đồng bộ với cơ khí, điện điều khiển.

• Khảo sát thực tế: Phương án được xây dựng theo chu trình máy và yêu cầu sản phẩm.
• Phân tích đúng tải: Mô-men, tốc độ và quán tính được xem xét trước khi lựa chọn servo.
• Tích hợp đồng bộ: Servo được kết nối phù hợp với tủ điện, PLC, cảm biến và cơ cấu truyền động.
• Cài đặt tại máy: Tham số được tinh chỉnh theo chuyển động thực tế.
• Hướng dẫn vận hành: Người vận hành được hướng dẫn các thao tác cần thiết sau bàn giao.
• Hỗ trợ kỹ thuật: Phối hợp kiểm tra khi hệ thống cần điều chỉnh hoặc phát sinh cảnh báo.

Máy in ly yêu cầu sự phối hợp chính xác giữa các cơ cấu cấp phôi, gá sản phẩm, quay định vị và thực hiện chu trình in. Giải pháp lắp đặt Servo Xinje cho máy in ly giúp nâng cao khả năng kiểm soát vị trí, tốc độ và gia tốc, đồng thời hỗ trợ duy trì chuyển động ổn định giữa các chu kỳ. Để đạt hiệu quả phù hợp, hệ servo cần được lựa chọn theo tải thực tế, mô-men, quán tính, tốc độ và phương thức điều khiển của máy.

Doanh nghiệp có nhu cầu lắp mới, cải tạo hoặc thay thế hệ truyền động có thể liên hệ Công ty Cổ phần Tự Động Hóa Toàn Cầu để được khảo sát hiện trạng và tư vấn phương án phù hợp với yêu cầu sản xuất.
