Dự án lắp đặt biến tần Kaman cho quạt hút

Trong nhà xưởng, khu gia công, hệ thống sấy hoặc xử lý bụi, quạt hút đưa khí nóng, hơi ẩm, bụi và mùi ra khỏi khu vực sản xuất. Thiết bị thường chạy nhiều giờ, nhưng nhu cầu lưu lượng thay đổi theo từng công đoạn và trạng thái đường ống, bộ lọc. Khi động cơ chạy trực tiếp ở tốc độ định mức, người vận hành khó kiểm soát lượng gió, đồng thời dòng khởi động và tác động cơ khí có thể tăng cao.

Dự án lắp đặt biến tần Kaman cho quạt hút do Công ty Cổ phần Tự Động Hóa Toàn Cầu triển khai nhằm điều khiển tốc độ động cơ theo nhu cầu thực tế, giúp quạt khởi động êm, vận hành ổn định và góp phần sử dụng điện năng hợp lý.

I. Vấn đề đặt ra đối với hệ thống quạt hút công nghiệp

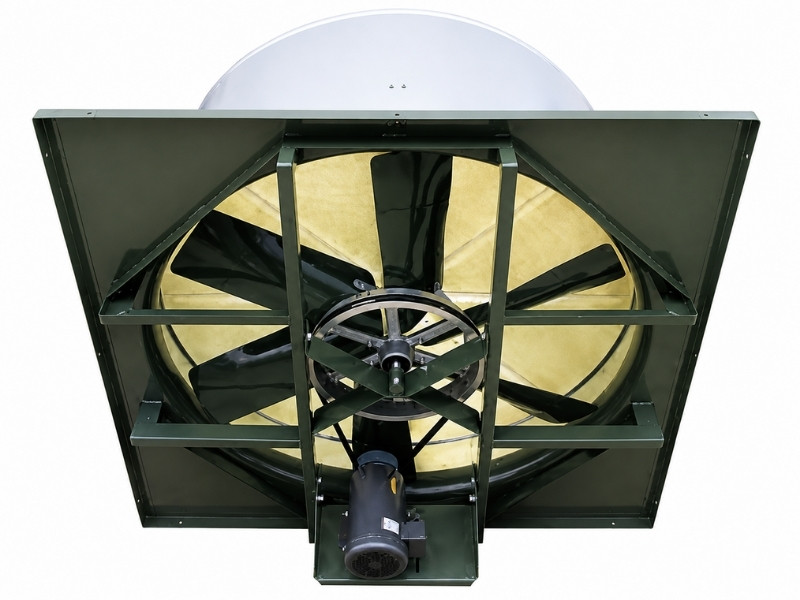

Quạt hút thường kết nối với chụp hút, đường ống, bộ lọc hoặc buồng xử lý khí. Lưu lượng thay đổi theo độ mở van gió, mức bám bụi và yêu cầu thông gió. Nếu động cơ luôn chạy cố định, lưu lượng dư thường bị hạn chế bằng van, nhưng động cơ vẫn duy trì tốc độ cao.

Cánh quạt và cụm truyền động có quán tính đáng kể. Khởi động hoặc dừng đột ngột dễ gây lực giật lên puly, dây đai, khớp nối và ổ bi. Dòng khởi động cao cũng có thể ảnh hưởng đến nguồn cấp. Việc điều chỉnh tốc độ bằng biến tần phù hợp với đặc tính của nhiều hệ thống quạt, cho phép lưu lượng và công suất vận hành thay đổi theo nhu cầu thực tế.

• Dòng khởi động tăng cao: Gây áp lực lên thiết bị đóng cắt và có thể làm điện áp sụt trong thời gian ngắn.
• Khó điều chỉnh lưu lượng: Tốc độ cố định không đáp ứng linh hoạt nhu cầu hút tại từng thời điểm.
• Va đập cơ khí: Mô-men xuất hiện nhanh có thể làm rung quạt, trượt dây đai và tăng hao mòn truyền động.
• Vận hành non tải: Khi nhu cầu hút giảm, động cơ vẫn chạy tốc độ định mức, làm tăng điện năng và tiếng ồn.
• Khó theo dõi sự cố: Hệ thống khởi động trực tiếp thường cung cấp ít thông tin về quá dòng, quá tải hoặc mất pha.

II. Giải pháp lắp đặt biến tần Kaman cho quạt hút

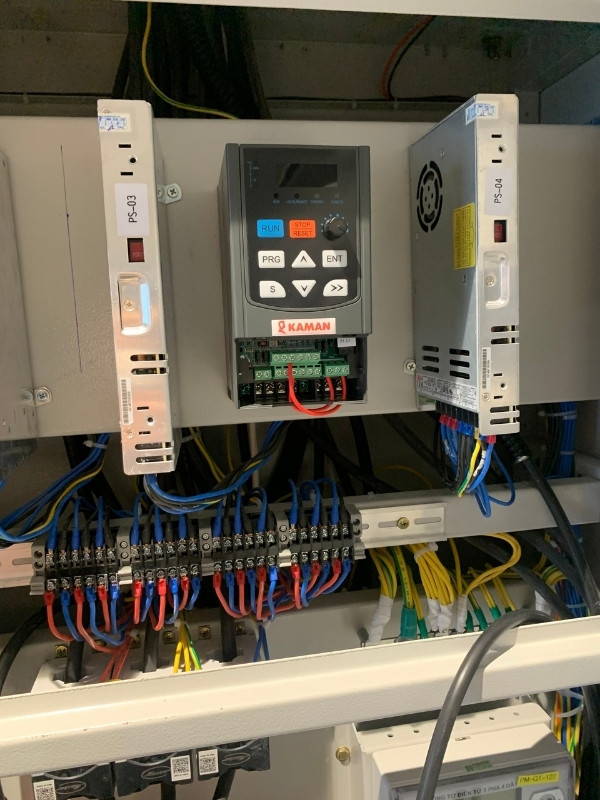

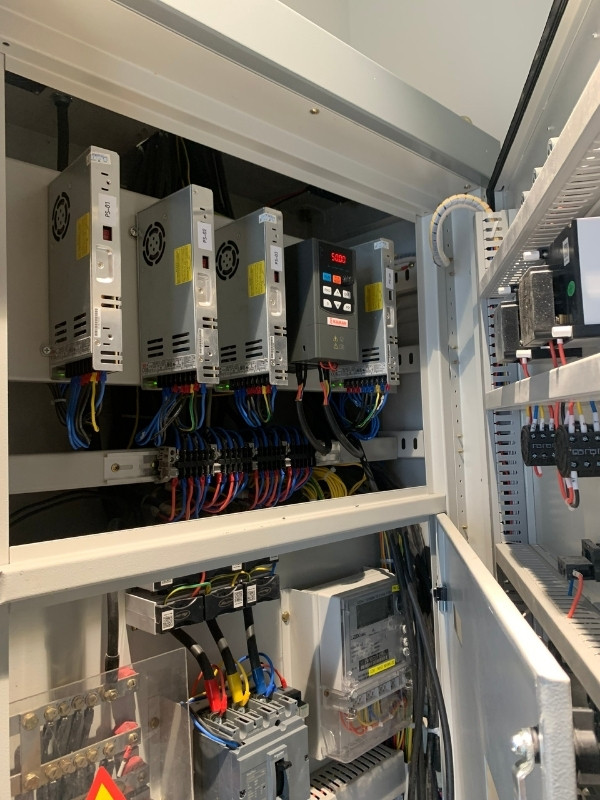

Tự Động Hóa Toàn Cầu lắp biến tần Kaman vào mạch động lực cấp cho động cơ quạt hút. Thiết bị được lựa chọn theo dòng định mức, nguồn điện, đặc tính tải và chế độ vận hành. Mạch chạy, dừng, bảo vệ và liên động được đồng bộ với tủ điện hiện có.

Biến tần thay đổi tần số và điện áp đầu ra để điều khiển tốc độ động cơ. Tốc độ quạt có thể đặt trên bàn phím, điều chỉnh bằng chiết áp, tín hiệu analog hoặc nhận lệnh từ bộ điều khiển. Khi lưu lượng yêu cầu giảm, người vận hành hạ tốc độ quạt thay vì chỉ đóng bớt van gió.

Thông số động cơ, thời gian tăng giảm tốc, giới hạn tần số và phương thức nhận lệnh được cài đặt theo thực tế. Chế độ V/F phù hợp với nhiều hệ thống quạt. Thời gian giảm tốc được đặt theo quán tính cánh quạt nhằm hạn chế quá áp khi dừng. Các dòng biến tần Kaman phù hợp có thể hỗ trợ điều khiển V/F, nhận tín hiệu analog, đầu vào số và truyền thông, tùy theo cấu hình thiết bị được lựa chọn.

• Điều khiển tốc độ: Thay đổi tần số đầu ra để điều chỉnh lưu lượng theo từng trạng thái sản xuất.
• Khởi động và dừng mềm: Kiểm soát thời gian tăng giảm tốc, hạn chế dòng tăng đột ngột và lực giật cơ khí.
• Tích hợp điều khiển: Bố trí lệnh chạy, dừng và tín hiệu đặt tốc độ trên tủ hoặc kết nối hệ thống hiện hữu.
• Thiết lập giới hạn: Kiểm tra tần số tối thiểu, tối đa và chiều quay để quạt làm việc đúng vùng cho phép.
• Giám sát, bảo vệ: Hỗ trợ xử lý quá dòng, quá áp, thấp áp, quá tải và quá nhiệt theo cấu hình thiết bị.
• Chạy thử theo cấp tốc độ: Kiểm tra chiều quay, chiều gió, dòng điện và độ rung trước khi đưa vào vận hành.

*Quy trình triển khai dự án

• Bước 1 – Khảo sát hiện trạng: Kiểm tra động cơ, quạt, đường ống, tủ điện và yêu cầu về lưu lượng, thời gian chạy.
• Bước 2 – Phân tích tải: Đánh giá dòng định mức, quán tính, nguồn điện và môi trường lắp đặt để chọn biến tần phù hợp.
• Bước 3 – Thiết kế và đấu nối: Hoàn thiện mạch động lực, điều khiển, tiếp địa và tín hiệu liên động theo sơ đồ.
• Bước 4 – Cài đặt, chạy thử: Nhập thông số động cơ, đặt giới hạn tần số, thời gian tăng giảm tốc; kiểm tra dòng điện, chiều quay và độ rung.
• Bước 5 – Bàn giao: Hướng dẫn chạy, dừng, thay đổi tốc độ, đọc trạng thái và lưu thông số phục vụ bảo trì.

III. Lợi ích sau khi ứng dụng giải pháp

Biến tần liên kết nhu cầu thông gió với tốc độ động cơ. Hệ thống không phải duy trì một tốc độ trong mọi thời điểm, qua đó cải thiện khởi động, điều chỉnh lưu lượng và độ ổn định.

• Hạn chế dòng khởi động: Động cơ tăng tốc theo thời gian cài đặt, góp phần giảm sụt áp và tác động lên contactor, aptomat.
• Giảm va đập cơ khí: Quạt tăng giảm tốc êm hơn, hạn chế lực giật lên cánh quạt, dây đai, puly, khớp nối và ổ bi.
• Điều chỉnh lưu lượng linh hoạt: Tốc độ thay đổi theo nhu cầu hút thực tế thay vì phụ thuộc hoàn toàn vào van gió.
• Hỗ trợ giảm điện năng: Với tải quạt phù hợp, giảm tốc độ có thể làm nhu cầu công suất giảm; hiệu quả thực tế phụ thuộc lưu lượng, áp suất và thời gian vận hành.
• Giảm tiếng ồn khi tải thấp: Quạt không phải luôn chạy ở tốc độ định mức nên tiếng gió và tiếng cơ khí có thể được hạn chế.
• Thuận tiện bảo trì: Trạng thái dòng điện, tần số và cảnh báo giúp kỹ thuật viên khoanh vùng nguyên nhân bất thường nhanh hơn.
• Duy trì thông gió ổn định: Tốc độ được kiểm soát phù hợp giúp lưu lượng hút đáp ứng tốt hơn yêu cầu sản xuất.

IV. Vì sao khách hàng lựa chọn Tự Động Hóa Toàn Cầu?

Hiệu quả dự án phụ thuộc vào việc phân tích đúng tải, lựa chọn thiết bị, thiết kế mạch điện và cài đặt phù hợp. Tự Động Hóa Toàn Cầu triển khai theo điều kiện vận hành của từng hệ thống quạt, thay vì chỉ dựa trên công suất danh nghĩa.

• Khảo sát động cơ, quạt, nguồn điện và tủ điều khiển tại hiện trường.
• Phân tích đặc điểm tải, quán tính và yêu cầu điều chỉnh lưu lượng.
• Lựa chọn biến tần Kaman theo dòng định mức và chế độ làm việc.
• Thiết kế, đấu nối, cải tạo tủ điện và kiểm tra liên động.
• Cài đặt thông số, chạy thử nhiều mức tốc độ và hướng dẫn vận hành.
• Hỗ trợ kỹ thuật trong quá trình khai thác và bảo trì hệ thống.

Quạt hút chạy ở tốc độ cố định thường khó đáp ứng nhu cầu lưu lượng thay đổi, đồng thời tạo dòng khởi động cao và áp lực cơ khí lên hệ truyền động. Giải pháp lắp đặt biến tần Kaman cho quạt hút giúp kiểm soát tốc độ, tổ chức quá trình khởi động và dừng ổn định hơn, đồng thời hỗ trợ giám sát, bảo vệ động cơ.

Để hệ thống vận hành phù hợp, biến tần cần được lựa chọn theo dòng định mức, nguồn điện, đặc tính tải, quán tính quạt và phương thức điều khiển. Doanh nghiệp cần cải tạo quạt hút, quạt thông gió hoặc hệ thống xử lý khí có thể liên hệ Công ty Cổ phần Tự Động Hóa Toàn Cầu để được khảo sát và tư vấn.
