Dự Án Lắp Biến Tần Shihlin Cho Động Cơ Dàn Lạnh

Dàn lạnh (cooling coil) là bộ phận không thể thiếu trong hệ thống điều hòa không khí công nghiệp, kho lạnh và dây chuyền xử lý nhiệt tại các nhà máy. Động cơ quạt dàn lạnh có nhiệm vụ thổi lưu lượng gió qua giàn ống trao đổi nhiệt để làm mát không khí, duy trì nhiệt độ ổn định cho khu vực sản xuất hoặc bảo quản. Khi động cơ này vận hành không ổn định, toàn bộ hệ thống làm lạnh sẽ bị ảnh hưởng, kéo theo chất lượng sản phẩm và hiệu quả sản xuất giảm sút.

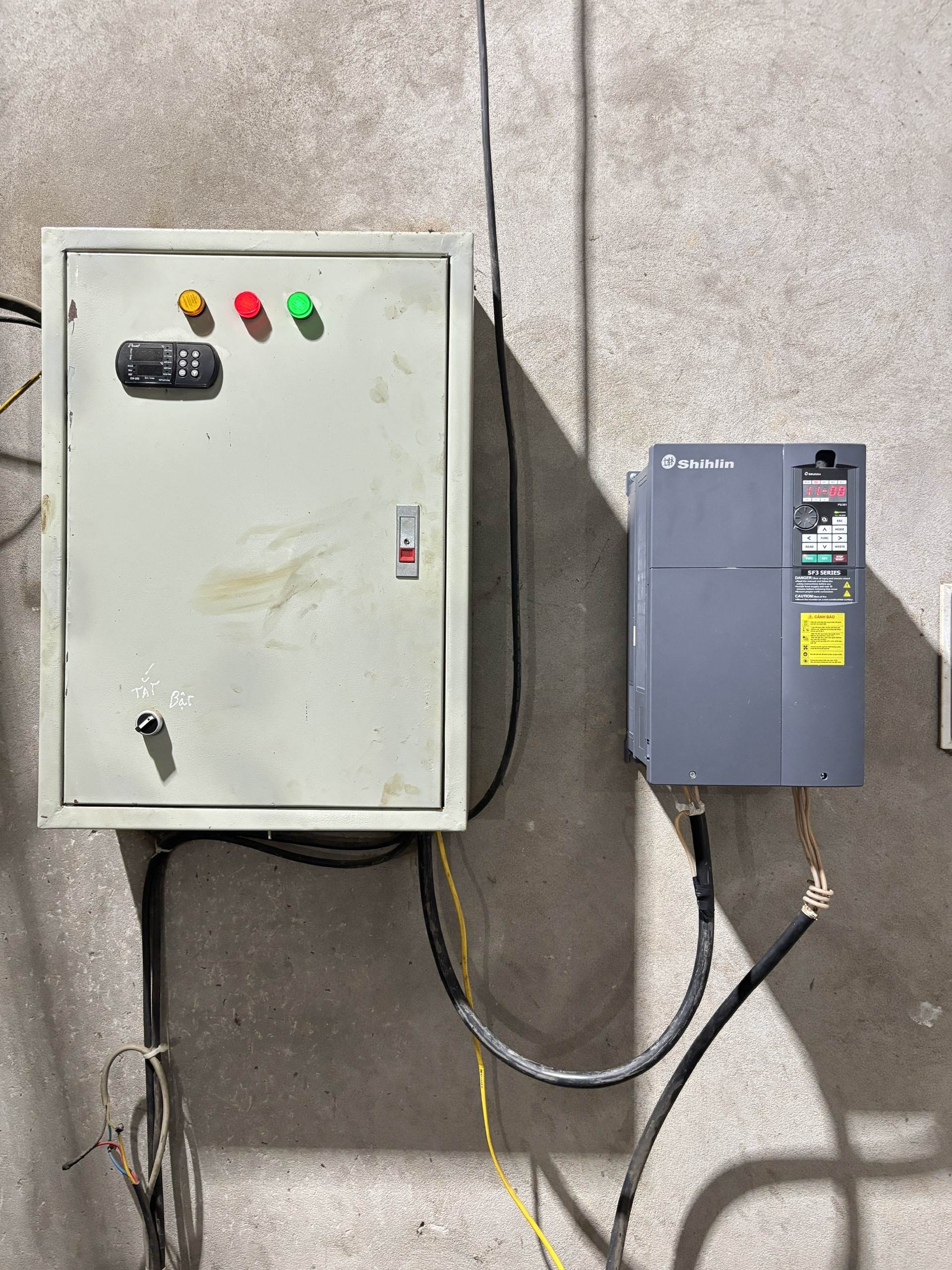

Vừa qua, đội ngũ kỹ thuật của Tự Động Hóa Toàn Cầu đã triển khai lắp đặt biến tần Shihlin SF3-043-37K/30K cho động cơ dàn lạnh tại một nhà máy ở Vĩnh Phúc, giúp khách hàng khắc phục triệt để các vấn đề tồn đọng trong vận hành và tối ưu chi phí điện năng.

I. Vấn đề đặt ra đối với động cơ dàn lạnh

Trước khi lắp biến tần, động cơ dàn lạnh của khách hàng chạy trực tiếp từ lưới điện (chạy sao/tam giác) và gặp phải hàng loạt vấn đề:

Dòng điện khởi động tăng cao đột ngột mỗi lần đóng điện, gây sụt áp và ảnh hưởng đến các thiết bị khác trong cùng hệ thống điện.
Quạt dàn lạnh chỉ chạy được ở một tốc độ cố định, không thể điều chỉnh lưu lượng gió theo nhu cầu làm mát thực tế của từng thời điểm trong ngày.
Nhiệt độ khu vực sản xuất dao động thất thường do động cơ chỉ có hai trạng thái chạy/dừng, không đáp ứng được yêu cầu duy trì nhiệt độ ổn định.
Động cơ đóng/ngắt liên tục theo chu kỳ rơ le nhiệt độ, gây hao mòn nhanh các bộ phận cơ khí như vòng bi, dây curoa và khớp nối trục.
Tiêu thụ điện năng ở mức cao vì động cơ luôn chạy đầy tải, kể cả khi nhu cầu làm lạnh đã giảm.
Không có công cụ giám sát dòng điện, tần số hay cảnh báo lỗi từ xa, khiến việc phát hiện và xử lý sự cố mất nhiều thời gian.
Tiếng ồn và độ rung của motor lớn khi khởi động trực tiếp, ảnh hưởng đến môi trường làm việc xung quanh.

II. Giải pháp lắp biến tần Shihlin SF3-043-37K/30K cho động cơ dàn lạnh

Sau khi khảo sát thực tế công suất động cơ, đặc tính tải và yêu cầu vận hành của hệ thống dàn lạnh, đội ngũ kỹ thuật Tự Động Hóa Toàn Cầu đã đề xuất và lắp đặt biến tần Shihlin SF3-043-37K/30K – dòng biến tần công nghiệp 3 pha 380-480VAC, phù hợp với động cơ công suất 37kW (tải nhẹ) và 30kW (tải nặng), đáp ứng đúng yêu cầu vận hành liên tục của quạt dàn lạnh.

* Một số thông số kỹ thuật nổi bật của biến tần Shihlin SF3-043-37K/30K:

Công suất áp dụng: 37kW/30kW (tương đương 50HP/40HP).
Điện áp vào/ra: 3 pha 380-480VAC (±10%).
Dòng điện định mức: 73A (tải nhẹ) / 60A (tải nặng).
Dải tần số ngõ ra: 0-650Hz, đáp ứng linh hoạt yêu cầu điều chỉnh tốc độ quạt.
Khả năng chịu quá tải: 120% trong 60 giây (tải nhẹ) và 150% trong 60 giây (tải nặng).
Hỗ trợ ba phương thức điều khiển: V/F, vector từ thông chung, vector không cảm biến, cho phép momen khởi động ổn định ngay cả ở tần số thấp.
Hỗ trợ truyền thông Modbus RS485, thuận tiện tích hợp vào hệ thống giám sát trung tâm (SCADA/PLC) nếu khách hàng có nhu cầu mở rộng.

Nhờ khả năng điều chỉnh tần số linh hoạt, biến tần Shihlin giúp động cơ dàn lạnh khởi động êm, tăng/giảm tốc độ mềm mại theo đúng nhu cầu làm lạnh thực tế thay vì chạy cố định ở công suất tối đa như trước.

III. Quy trình triển khai dự á

Để đảm bảo hệ thống vận hành ổn định ngay sau khi bàn giao, dự án được thực hiện theo quy trình chặt chẽ gồm 6 bước:

Khảo sát động cơ và hệ thống điện hiện trạng: Kỹ thuật viên đến trực tiếp nhà máy tại Vĩnh Phúc để đo đạc công suất động cơ, kiểm tra tủ điện, dây dẫn và điều kiện lắp đặt thực tế.
Phân tích đặc điểm vận hành của dàn lạnh: Ghi nhận chu kỳ hoạt động, tải nhiệt theo thời gian trong ngày, yêu cầu về lưu lượng gió và nhiệt độ mong muốn của khu vực sản xuất.
Lựa chọn biến tần và phương án đấu nối phù hợp: Dựa trên công suất động cơ 37kW/30kW, đội ngũ kỹ thuật lựa chọn biến tần Shihlin SF3-043-37K/30K và thiết kế phương án đấu nối, bảo vệ phù hợp với tủ điện hiện có.

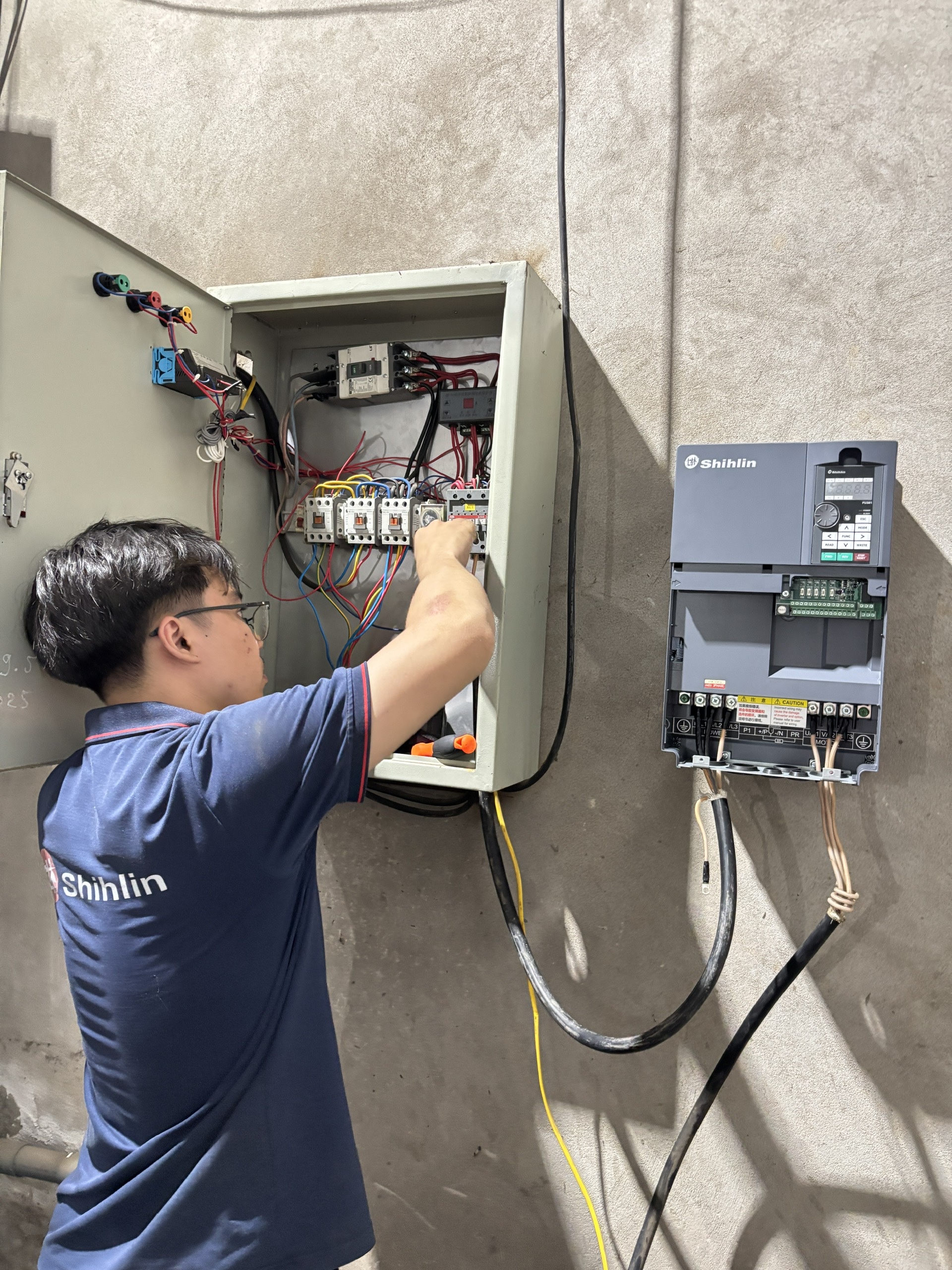

Lắp đặt và đấu nối hệ thống: Tiến hành lắp biến tần vào tủ điện, đấu nối dây động lực, dây điều khiển, các thiết bị bảo vệ (CB, contactor, cầu chì) theo đúng tiêu chuẩn kỹ thuật.

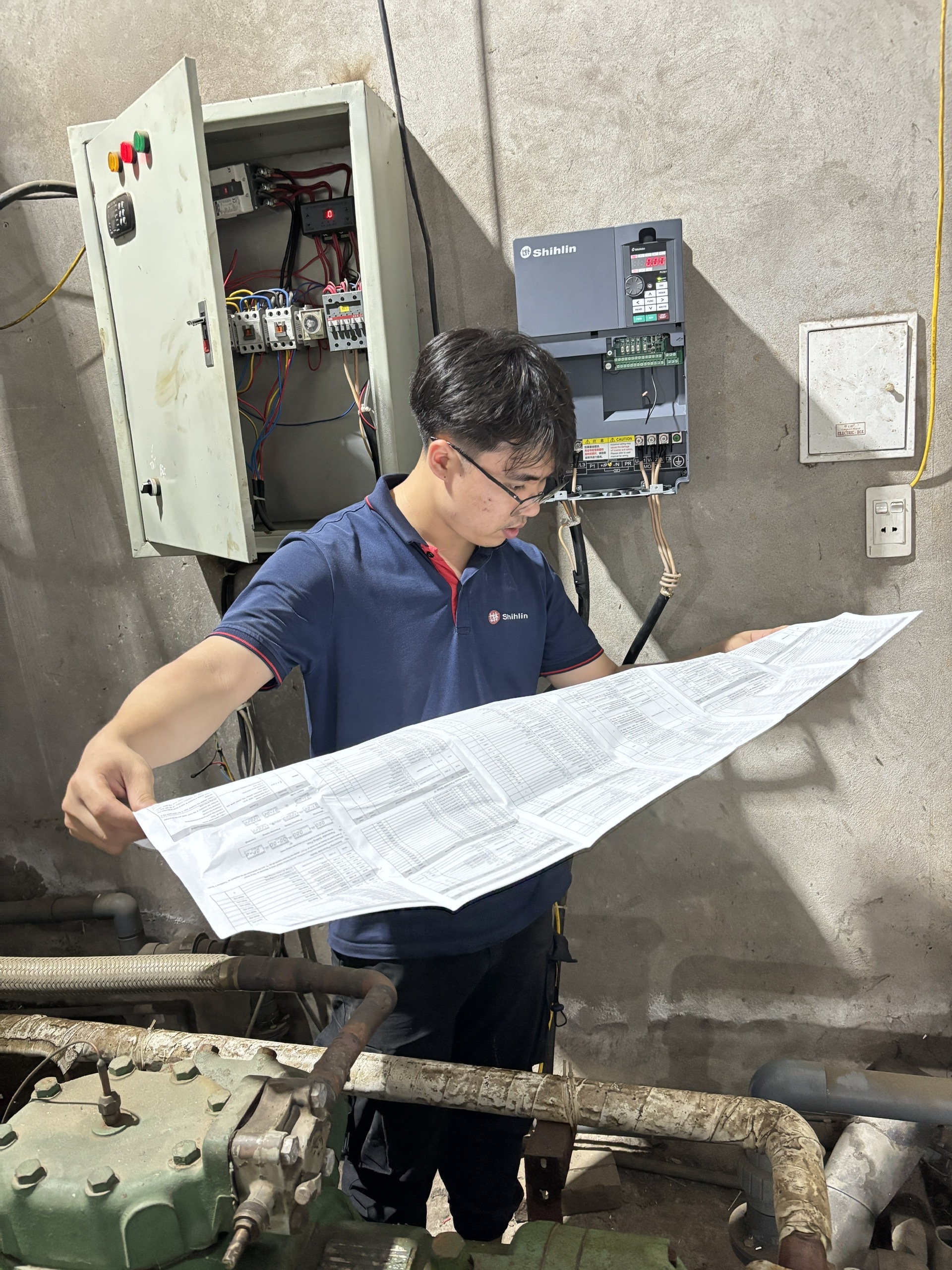

Cài đặt thông số và chạy thử: Cài đặt các thông số vận hành như tần số min/max, thời gian tăng/giảm tốc, chế độ bảo vệ quá dòng, quá nhiệt, sau đó chạy thử không tải và có tải để kiểm tra độ ổn định.
Bàn giao và hướng dẫn vận hành: Bàn giao hệ thống cho khách hàng, hướng dẫn cách theo dõi thông số trên màn hình biến tần và xử lý các lỗi cơ bản thường gặp.

IV. Lợi ích sau khi ứng dụng giải pháp

Sau khi lắp đặt biến tần Shihlin SF3-043-37K/30K, hệ thống dàn lạnh tại nhà máy ở Vĩnh Phúc đã ghi nhận nhiều cải thiện rõ rệt:

Hạn chế dòng điện khởi động: Động cơ khởi động mềm, dòng điện tăng dần thay vì tăng đột ngột, giảm áp lực lên hệ thống điện tổng.
Điều chỉnh lưu lượng gió linh hoạt theo tải nhiệt: Tốc độ quạt dàn lạnh được điều chỉnh tự động theo nhu cầu làm mát thực tế, giúp nhiệt độ khu vực sản xuất ổn định hơn.
Giảm hao mòn cơ khí: Động cơ không còn phải đóng/ngắt liên tục, kéo dài tuổi thọ vòng bi, dây curoa và các chi tiết truyền động.
Tiết kiệm điện năng đáng kể: Nhờ chạy theo đúng tải cần thiết thay vì luôn full tải, chi phí điện năng tiêu thụ của hệ thống dàn lạnh giảm rõ rệt so với trước khi lắp biến tần.
Vận hành êm, giảm tiếng ồn và rung động: Quá trình tăng/giảm tốc mềm mại giúp giảm tiếng ồn cơ khí, cải thiện môi trường làm việc xung quanh khu vực dàn lạnh.
Nâng cao khả năng giám sát và bảo vệ: Biến tần hiển thị trực quan các thông số dòng điện, tần số, cảnh báo lỗi ngay trên màn hình, giúp phát hiện và xử lý sự cố nhanh chóng.
Thuận tiện mở rộng hệ thống điều khiển: Với chuẩn truyền thông Modbus RS485 sẵn có, khách hàng có thể tích hợp biến tần vào hệ thống PLC/SCADA giám sát tập trung khi có nhu cầu mở rộng trong tương lai.

V. Vì sao lựa chọn Tự Động Hóa Toàn Cầu?

Với kinh nghiệm triển khai nhiều dự án biến tần cho động cơ công nghiệp trên toàn quốc, Tự Động Hóa Toàn Cầu mang đến giải pháp phù hợp và tối ưu cho từng khách hàng:

Khảo sát chi tiết hiện trạng động cơ, tủ điện và điều kiện vận hành thực tế trước khi đề xuất giải pháp.
Phân tích đúng đặc điểm tải và chu kỳ vận hành để lựa chọn biến tần có công suất và tính năng phù hợp, tránh lãng phí đầu tư.
Đội ngũ kỹ thuật giàu kinh nghiệm, thực hiện đồng bộ từ khảo sát, lắp đặt, cài đặt đến chạy thử.
Kiểm tra kỹ lưỡng trước khi bàn giao, đảm bảo hệ thống vận hành ổn định ngay từ lần chạy đầu tiên.
Hỗ trợ kỹ thuật sau lắp đặt, sẵn sàng tư vấn và xử lý khi khách hàng cần trong suốt quá trình sử dụng.
Cung cấp biến tần Shihlin chính hãng, đầy đủ giấy tờ CO/CQ, đảm bảo chế độ bảo hành rõ ràng.
