Dự Án Lắp Biến Tần Kaman Cho Máy Bơm Rửa Xe

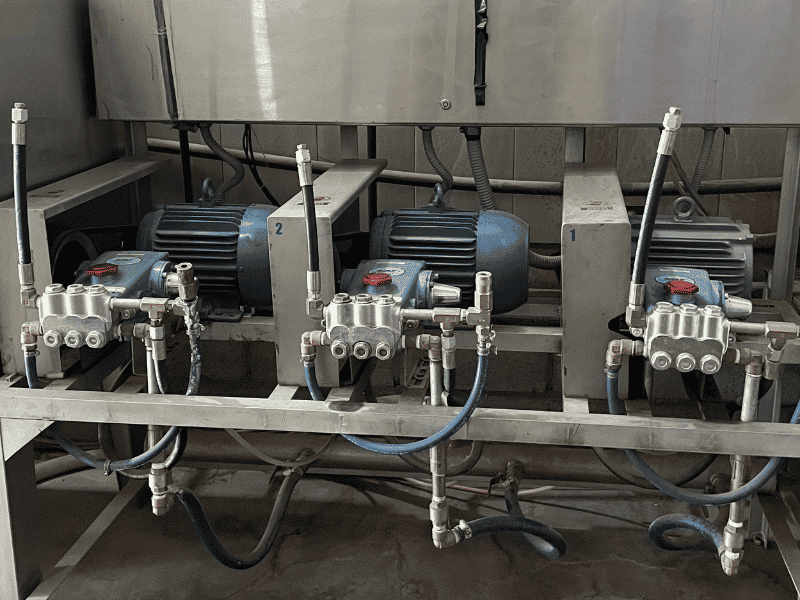

Trong hệ thống rửa xe, máy bơm là thiết bị trực tiếp tạo lưu lượng và áp lực nước phục vụ các công đoạn làm sạch bùn đất, phun hóa chất và rửa hoàn thiện bề mặt phương tiện. Khả năng vận hành ổn định của máy bơm ảnh hưởng rõ rệt đến chất lượng rửa, thời gian phục vụ và độ bền của toàn bộ hệ thống. Tuy nhiên, khi động cơ bơm khởi động trực tiếp và duy trì tốc độ cố định, hệ thống có thể xuất hiện dòng khởi động cao, áp lực nước khó điều chỉnh và các đợt tăng áp đột ngột trong đường ống.

Vấn đề đặt ra đối với máy bơm rửa xe

Máy bơm rửa xe thường phải vận hành theo chu kỳ đóng, mở liên tục. Trong quá trình sử dụng, nhu cầu về lưu lượng và áp lực nước có thể thay đổi theo từng loại phương tiện, mức độ bám bẩn, đầu phun và công đoạn làm sạch. Nếu động cơ chỉ chạy trực tiếp ở tốc độ định mức, người vận hành khó chủ động điều chỉnh lưu lượng theo nhu cầu thực tế.

Việc khởi động và dừng máy bơm đột ngột còn có thể tạo ra biến động áp lực trong đường ống. Về lâu dài, hiện tượng này ảnh hưởng đến động cơ, khớp nối, phớt bơm, van, đầu phun và các điểm kết nối trên hệ thống cấp nước.

• Dòng điện tăng cao khi khởi động: Động cơ khởi động trực tiếp có thể tạo ra dòng điện lớn trong thời gian ngắn, gây ảnh hưởng đến thiết bị đóng cắt và hệ thống cấp điện.
• Áp lực nước khó điều chỉnh: Máy bơm chạy ở tốc độ cố định khiến người vận hành phụ thuộc nhiều vào van cơ khí hoặc đầu phun để thay đổi áp lực.
• Biến động áp suất trong đường ống: Quá trình khởi động và dừng nhanh có thể gây thay đổi áp lực đột ngột, làm tăng tác động lên van, đường ống và phụ kiện.
• Động cơ thường xuyên đóng, ngắt: Chu kỳ vận hành liên tục làm tăng số lần tác động của contactor và có thể ảnh hưởng đến tuổi thọ thiết bị điện.
• Máy bơm vẫn chạy nhanh khi nhu cầu thấp: Khi lượng nước sử dụng giảm nhưng động cơ vẫn duy trì tốc độ cao, năng lượng cấp cho hệ thống chưa được điều chỉnh sát với nhu cầu.
• Khó phát hiện nguyên nhân khi máy dừng: Hệ thống điều khiển đơn giản thường cung cấp ít thông tin về quá dòng, quá tải, quá áp, thấp áp hoặc quá nhiệt.

Giải pháp lắp biến tần Kaman cho máy bơm rửa xe

Tự Động Hóa Toàn Cầu lựa chọn phương án điều khiển động cơ máy bơm bằng biến tần Kaman. Thiết bị được lựa chọn phù hợp với công suất, dòng điện định mức, nguồn cấp và chế độ làm việc của động cơ. Phương án đấu nối được thiết kế đồng bộ với tủ điện và mạch điều khiển hiện có của máy.

Biến tần thay đổi tần số và điện áp đầu ra để điều chỉnh tốc độ quay của động cơ. Nhờ đó, tốc độ máy bơm có thể được thiết lập theo nhu cầu sử dụng thay vì chỉ vận hành cố định ở một mức. Thời gian tăng tốc và giảm tốc cũng được cài đặt phù hợp nhằm giúp máy bơm khởi động, dừng ổn định hơn.

Tùy theo cấu hình thực tế, người vận hành có thể điều chỉnh tốc độ bằng bàn phím biến tần, chiết áp, tín hiệu analog hoặc lệnh từ bộ điều khiển. Với hệ thống sử dụng cảm biến áp suất, chức năng PID có thể được ứng dụng để tự động điều chỉnh tốc độ bơm theo giá trị áp suất đặt. Tài liệu của Kaman thể hiện các dòng biến tần phù hợp có khả năng điều khiển V/F, vector vòng hở, PID, nhiều cấp tốc độ và truyền thông Modbus RS485.

• Điều khiển tốc độ động cơ: Tần số đầu ra được điều chỉnh để thay đổi tốc độ bơm và áp lực nước theo từng công đoạn rửa xe.
• Cài đặt tăng tốc và giảm tốc: Động cơ được đưa lên tốc độ làm việc theo lộ trình phù hợp, hạn chế tình trạng tăng áp đột ngột.
• Điều chỉnh tốc độ thuận tiện: Người vận hành có thể thay đổi tần số thông qua bàn phím, chiết áp hoặc tín hiệu điều khiển bên ngoài.
• Điều khiển áp suất khi có cảm biến: Biến tần có thể tiếp nhận tín hiệu phản hồi để điều chỉnh tốc độ bơm theo giá trị áp suất yêu cầu.
• Tích hợp với mạch điều khiển: Lệnh chạy, dừng, liên động và báo trạng thái được kết nối đồng bộ với thiết bị điện hiện có.
• Giám sát và bảo vệ động cơ: Các chức năng bảo vệ phù hợp giúp hệ thống phản ứng khi xuất hiện quá dòng, quá áp, thấp áp, quá tải hoặc nhiệt độ bất thường.

Quy trình triển khai dự án

Bước 1: Khảo sát máy bơm và hệ thống điện

Đội ngũ kỹ thuật kiểm tra thông tin động cơ, nguồn điện, thiết bị đóng cắt, tủ điều khiển, đường ống và phương thức vận hành hiện tại.

Bước 2: Phân tích đặc điểm vận hành

Chu kỳ chạy, dừng, nhu cầu thay đổi áp lực, thời gian hoạt động và cách điều khiển của người vận hành được đánh giá để xây dựng phương án phù hợp.

Bước 3: Lựa chọn biến tần và phương án điều khiển

Công suất biến tần được lựa chọn dựa trên dòng định mức, đặc tính tải và điều kiện làm việc của động cơ. Phương thức đặt tốc độ cũng được xác định theo nhu cầu sử dụng.

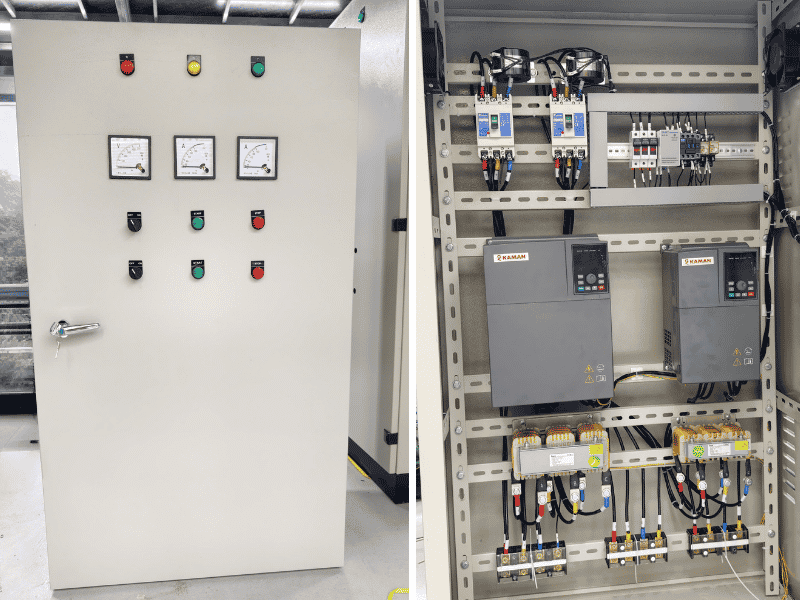

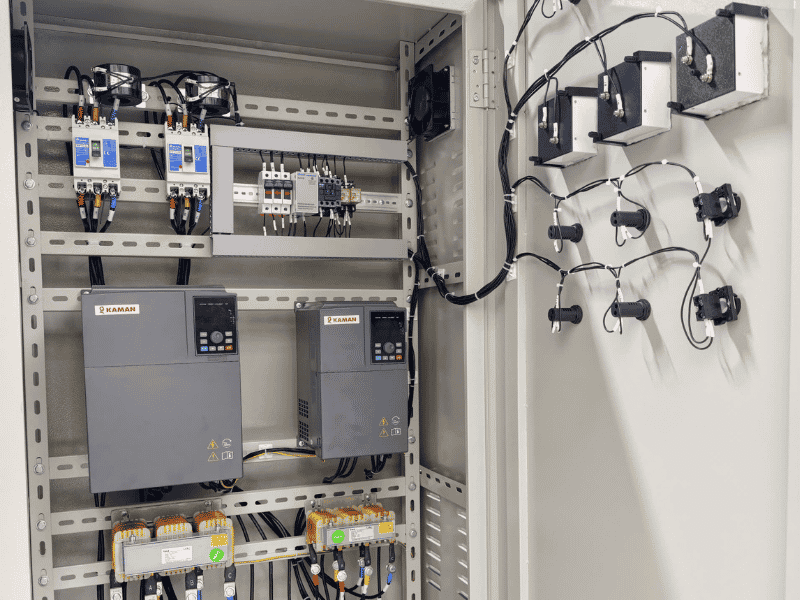

Bước 4: Lắp đặt và đấu nối hệ thống

Biến tần được bố trí trong môi trường phù hợp, bảo đảm khả năng thông gió và hạn chế ảnh hưởng từ nước, độ ẩm, bụi bẩn. Mạch động lực và mạch điều khiển được đấu nối theo đúng chức năng.

Bước 5: Cài đặt và chạy thử

Các thông số động cơ, tần số vận hành, thời gian tăng tốc, giảm tốc, giới hạn dòng và chế độ điều khiển được cài đặt theo hoạt động thực tế của máy bơm.

Bước 6: Bàn giao và hướng dẫn vận hành

Sau khi kiểm tra chiều quay, áp lực nước, trạng thái động cơ và khả năng bảo vệ, kỹ thuật viên hướng dẫn người sử dụng thao tác chạy, dừng, điều chỉnh tốc độ và xử lý cảnh báo cơ bản.

Lợi ích sau khi ứng dụng giải pháp

Việc lắp biến tần Kaman giúp quá trình vận hành máy bơm được kiểm soát chủ động hơn. Thay vì khởi động trực tiếp và duy trì tốc độ cố định, động cơ có thể tăng tốc theo thời gian cài đặt và hoạt động tại mức tốc độ phù hợp với nhu cầu rửa xe.

• Hạn chế dòng điện khởi động: Động cơ được tăng tốc có kiểm soát, góp phần giảm ảnh hưởng lên nguồn điện, contactor và thiết bị bảo vệ.
• Điều chỉnh áp lực nước linh hoạt: Tốc độ bơm có thể thay đổi phù hợp với từng loại đầu phun, phương tiện và mức độ làm sạch.
• Giảm biến động trong đường ống: Quá trình tăng tốc và giảm tốc ổn định hơn giúp hạn chế các đợt thay đổi áp suất đột ngột.
• Góp phần bảo vệ máy bơm: Khớp nối, phớt, vòng bi, van và đường ống chịu ít tác động hơn khi động cơ không khởi động, dừng quá nhanh.
• Hỗ trợ giảm điện năng tiêu thụ: Khi nhu cầu nước thấp, động cơ có thể hoạt động ở tốc độ phù hợp thay vì luôn chạy ở tần số cao. Mức tiết kiệm thực tế phụ thuộc vào đặc điểm tải và thời gian vận hành.
• Nâng cao khả năng giám sát: Mã cảnh báo và trạng thái vận hành trên biến tần hỗ trợ kỹ thuật viên khoanh vùng nguyên nhân khi hệ thống gặp sự cố.
• Thuận tiện khi mở rộng điều khiển: Hệ thống có thể được tích hợp thêm cảm biến áp suất, PLC, HMI hoặc bộ điều khiển trung tâm khi cần nâng cấp.

Vì sao lựa chọn Tự Động Hóa Toàn Cầu?

Hiệu quả của giải pháp không chỉ phụ thuộc vào biến tần mà còn liên quan đến việc lựa chọn công suất, đấu nối, cài đặt và phối hợp với máy bơm. Tự Động Hóa Toàn Cầu thực hiện dự án theo điều kiện vận hành thực tế thay vì áp dụng một cấu hình chung cho mọi hệ thống.

• Khảo sát máy bơm, động cơ, nguồn điện và tủ điều khiển trước khi đề xuất phương án.
• Phân tích chu kỳ vận hành, yêu cầu áp lực và đặc điểm tải của máy bơm.
• Lựa chọn biến tần phù hợp với thông số động cơ, điều kiện môi trường và ngân sách đầu tư.
• Thực hiện đồng bộ các công việc thiết kế, lắp đặt, đấu nối, cài đặt và chạy thử.
• Kiểm tra các mạch chạy, dừng, bảo vệ và liên động trước khi bàn giao.
• Hướng dẫn vận hành và hỗ trợ kỹ thuật trong quá trình sử dụng thiết bị.
