Cài đặt biến tần Mitsubishi A700 chi tiết đúng kỹ thuật

Hướng dẫn cài đặt biến tần Mitsubishi A700 chi tiết từ đấu nối, tham số, Auto-tuning đến xử lý lỗi. Tài liệu chuẩn kỹ thuật cho kỹ sư và thợ điện.

Giới thiệu

Cài đặt biến tần Mitsubishi A700 đúng kỹ thuật là yếu tố then chốt để hệ thống truyền động vận hành ổn định, chính xác và đạt tuổi thọ cao. Dòng FR-A700 (bao gồm FR-A720 và FR-A740) là biến tần cao cấp của Mitsubishi, hỗ trợ đầy đủ các phương pháp điều khiển từ V/F Control đến Sensorless Vector Control và Vector Control vòng kín có Encoder, phù hợp cho nhiều ứng dụng từ tải nhẹ đến tải nặng yêu cầu cao.

Nội dung dưới đây tập trung hướng dẫn kỹ sư và thợ điện cài đặt biến tần theo trình tự rõ ràng, tham số cụ thể, dễ thao tác ngoài hiện trường. Các mã tham số và phím chức năng được trình bày trực quan, giúp giảm sai sót khi cài đặt, đảm bảo biến tần hoạt động đúng ngay từ lần chạy đầu tiên.

1. Chuẩn bị và an toàn trước khi cài đặt

Cài đặt biến tần Mitsubishi A700 phải bắt đầu từ khâu an toàn. Đây là yêu cầu bắt buộc nhằm bảo vệ con người và thiết bị.

Nguy hiểm điện giật – Cảnh báo bắt buộc:
Biến tần sử dụng tụ DC dung lượng lớn, điện áp dư tồn tại sau khi tắt nguồn.

• Không mở nắp khi biến tần đang cấp điện
• Sau khi tắt nguồn phải chờ tối thiểu 10 phút
• Dùng đồng hồ đo kiểm tra điện áp dư trước khi thao tác

Tiếp địa an toàn:
Biến tần và động cơ phải được nối đất chắc chắn tại chân tiếp địa để tránh rò điện và nhiễu.

Điều kiện môi trường lắp đặt:
• Nhiệt độ: -10°C đến 50°C (không đóng băng)
• Độ ẩm: < 90% RH, không ngưng tụ
• Không lắp nơi có khí gas dễ cháy, bụi dầu, rung động mạnh

Nguồn điện:
• Đảm bảo đúng cấp điện áp 200V class hoặc 400V class
• Tuyệt đối không cấp nguồn AC vào các chân U – V – W

Thực hiện đúng các yêu cầu trên là nền tảng để cài đặt biến tần Mitsubishi A700 an toàn và ổn định.

2. Sơ đồ đấu nối mạch động lực và điều khiển

Trong quá trình cài đặt biến tần Mitsubishi A700, đấu nối đúng sơ đồ là bước bắt buộc trước khi cài tham số.

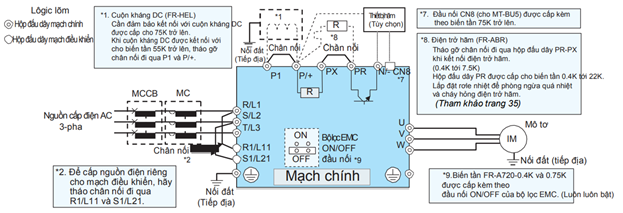

2.1 Mạch động lực

R/L1 – S/L2 – T/L3 – Ngõ vào nguồn 3 pha
Ý nghĩa: Nối với nguồn điện xoay chiều thông qua MCCB và Contactor.

U – V – W – Ngõ ra động cơ
Ý nghĩa: Cấp điện cho động cơ 3 pha.

P/+ – P1 – Ngõ kết nối cuộn kháng DC
Ý nghĩa:
• Mặc định có jumper nối sẵn
• Khi dùng DC Reactor, tháo jumper và đấu cuộn kháng
• Bắt buộc với công suất từ 75kW trở lên

Tiếp địa
Ý nghĩa: Nối đất an toàn cho biến tần và động cơ.

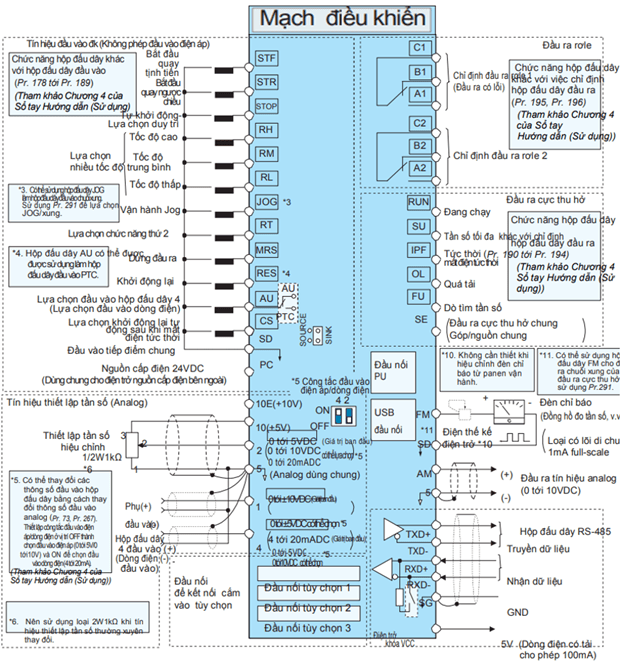

2.2 Mạch điều khiển (Sink Logic mặc định)

STF – Chạy thuận
Ý nghĩa: Nối STF – SD để chạy thuận.

STR – Chạy nghịch
Ý nghĩa: Nối STR – SD để chạy nghịch.

SD – Chân chung điều khiển
Ý nghĩa: Common cho toàn bộ tín hiệu vào dạng Sink.

10 – 2 – 5 – Ngõ vào Analog
Ý nghĩa:
• 10: Nguồn 5VDC
• 2: Tín hiệu điện áp 0–5V hoặc 0–10V
• 5: Common Analog

Để biết thêm chi tiết có thể tham khảo manual hoặc liên hệ 0967837815 đội ngũ kỹ sư của Công ty Cổ phần Tự Động Hóa Toàn Cầu luôn sẵn sàng hỗ trợ bạn.

3. Lựa chọn phương pháp điều khiển

Biến tần Mitsubishi A700 hỗ trợ nhiều phương pháp điều khiển, phù hợp đa dạng ứng dụng.

3.1 V/F Control (mặc định)

Pr. 80 = 9999 – Chế độ V/F
Ý nghĩa:
• Điều khiển đơn giản
• Phù hợp bơm, quạt, băng tải nhẹ
• Có thể chạy nhiều động cơ song song

3.2 Advanced Magnetic Flux Vector Control

Pr. 80, Pr. 81 – Nhập thông số động cơ
Ý nghĩa:
• Điều khiển vector từ thông nâng cao
• Mô-men lớn ở tốc độ thấp
• Ứng dụng thang máy, máy ép

3.3 Real Sensorless Vector Control

Pr. 800 = 10 – Điều khiển tốc độ

Pr. 800 = 11 – Điều khiển mô-men
Ý nghĩa:
• Điều khiển chính xác cao
• Không cần Encoder
• Bắt buộc Auto-tuning

3.4 PM Sensorless Vector Control

Pr. 998 = IPM – Khởi tạo IPM
Ý nghĩa:
• Dành cho động cơ nam châm vĩnh cửu
• Tiết kiệm năng lượng cao

4. Nhập thông số động cơ và Auto-tuning

Pr. 71 – Chọn loại động cơ

Pr. 80 – Công suất động cơ (kW)

Pr. 81 – Số cực động cơ

Pr. 83 – Điện áp định mức (V)

Pr. 84 – Tần số định mức (Hz)

Pr. 9 – Dòng điện định mức (A)

Pr. 96 – Auto-tuning
• 1: Tuning không quay
• 101: Tuning có quay

Lưu ý: Auto-tuning là bước bắt buộc khi cài đặt biến tần Mitsubishi A700 ở chế độ Vector hoặc Sensorless.

5. Thiết lập vận hành cơ bản

5.1 Chọn chế độ điều khiển

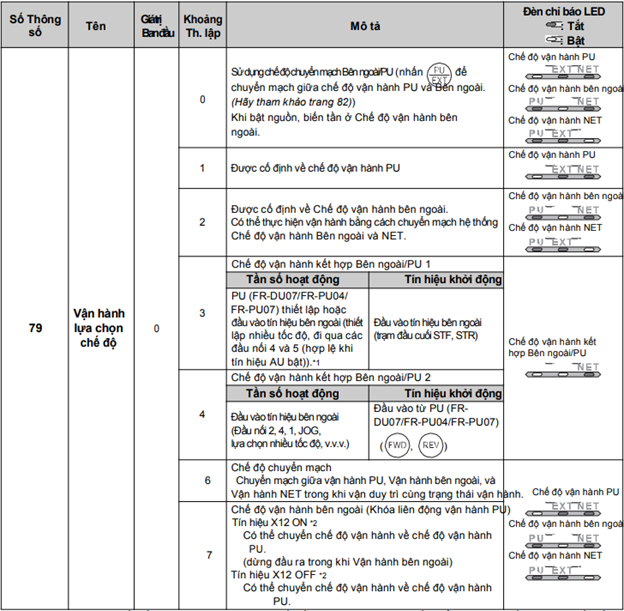

Pr. 79 = 0 – PU/EXT

Pr. 79 = 1 – Chỉ PU

Pr. 79 = 2 – Chỉ External

Pr. 79 = 3 – Combined mode 1

5.2 Giới hạn và thời gian

Pr. 1 – Tần số tối đa

Pr. 2 – Tần số tối thiểu

Pr. 7 – Thời gian tăng tốc

Pr. 8 – Thời gian giảm tốc

Pr. 20 – Tần số tham chiếu

6. Tổng hợp tham số cài đặt thông dụng

Tham số (Pr.)	Tên chức năng	Mặc định	Dải cài đặt	Giải thích
0	Torque boost	6/4/3%*	0-30%	Tăng mô-men khởi động cho tải nặng (chỉ V/F).
1	Maximum frequency	120/60Hz*	0-120Hz	Giới hạn tần số lớn nhất biến tần xuất ra.
2	Minimum frequency	0Hz	0-120Hz	Giới hạn tần số nhỏ nhất.
3	Base frequency	60Hz	0-400Hz	Tần số cơ bản của động cơ (thường cài 50Hz).
7	Acceleration time	5/15s*	0-3600s	Thời gian tăng tốc.
8	Deceleration time	5/15s*	0-3600s	Thời gian giảm tốc.
9	Electronic thermal O/L relay	Rated A	0-500A	Dòng định mức động cơ (Bảo vệ quá nhiệt).
19	Base frequency voltage	9999	0-1000V	Điện áp cơ bản (Cài theo nhãn động cơ, ví dụ 380V).
22	Stall prevention level	150%	0-400%	Mức dòng điện giới hạn để tránh báo lỗi quá dòng.
30	Regenerative function	0	0-2	Chọn chức năng thắng (0: Brake unit, 1: Điện trở thắng).
71	Applied motor	0	0-8093	Loại động cơ (0: Chuẩn V/F, 3: Chuẩn Mitsubishi).
72	PWM frequency selection	2	0-15	Tần số sóng mang (giảm ồn động cơ).
73	Analog input selection	1	0-17	Chọn dải áp cho chân 1, 2 (0-5V, 0-10V).
79	Operation mode selection	0	0-7	Chọn chế độ điều khiển (PU, Ext, Combined).
80	Motor capacity	9999	0.4-55kW	Công suất động cơ (cho chế độ Vector/Sensorless).
81	Number of motor poles	9999	2, 4, 6…	Số cực động cơ (Ví dụ: 4 cực).
96	Auto tuning setting	0	0, 1, 101	Kích hoạt tự động dò thông số động cơ.
125	Terminal 2 gain freq	60Hz	0-400Hz	Tần số ứng với điện áp max (5V/10V) ở chân 2.
160	User group read selection	0	0, 1, 9999	Hiển thị tất cả tham số (0) hoặc chỉ Simple mode (9999).
20	Accel/decel ref. freq	60Hz	1-400Hz	Tần số tham chiếu để tính thời gian tăng/giảm tốc.

* Giá trị mặc định phụ thuộc vào công suất biến tần.

7. Tổng hợp mã lỗi thường gặp

Mã lỗi	Tên lỗi	Nguyên nhân	Cách khắc phục
E.OC1	Overcurrent during acc	Tăng tốc quá nhanh, ngắn mạch ngõ ra.	Tăng Pr. 7, kiểm tra dây động cơ.
E.OC2	Overcurrent steady speed	Tải thay đổi đột ngột, ngắn mạch.	Kiểm tra tải, kiểm tra ngắn mạch.
E.OC3	Overcurrent during dec	Giảm tốc quá nhanh, hãm quá gấp.	Tăng Pr. 8, kiểm tra thắng cơ.
E.OV1	Regenerative Overvoltage acc	Tăng tốc quá nhanh gây quá áp DC bus.	Tăng Pr. 7.
E.OV2	Regenerative Overvoltage steady	Tải thay đổi, thế năng hồi tiếp về.	Dùng điện trở thắng, tăng Pr. 22.
E.OV3	Regenerative Overvoltage dec	Giảm tốc quá nhanh, quán tính tải lớn.	Tăng Pr. 8, lắp điện trở thắng.
E.THT	Inverter overload trip	Dòng điện > 150% trong thời gian dài.	Giảm tải, tăng thời gian tăng tốc.
E.THM	Motor overload trip	Động cơ quá nhiệt (theo Pr. 9).	Giảm tải, kiểm tra Pr. 9, quạt motor.
E.FIN	Heatsink overheat	Tản nhiệt biến tần quá nóng.	Vệ sinh quạt tản nhiệt biến tần, kiểm tra quạt hỏng.
E.IPF	Instantaneous power failure	Mất điện thoáng qua > 15ms.	Kiểm tra nguồn đầu vào, đấu nối dây.
E.UVT	Undervoltage	Điện áp nguồn thấp, thiếu jumper P/+-P1.	Kiểm tra nguồn, lắp jumper P/+-P1.
E.OLT	Stall prevention stop	Tốc độ quá thấp do hạn dòng quá lâu.	Giảm tải, chỉnh lại Pr. 22.
E.GF	Output side ground fault	Chạm đất ở phía ngõ ra động cơ.	Kiểm tra cách điện động cơ và dây dẫn.
E.LF	Output phase loss	Mất pha ngõ ra (đứt dây U, V, W).	Kiểm tra đấu nối dây động cơ.
E.PE	Parameter storage fault	Lỗi bộ nhớ EEPROM.	Liên hệ nhà cung cấp (lỗi phần cứng).

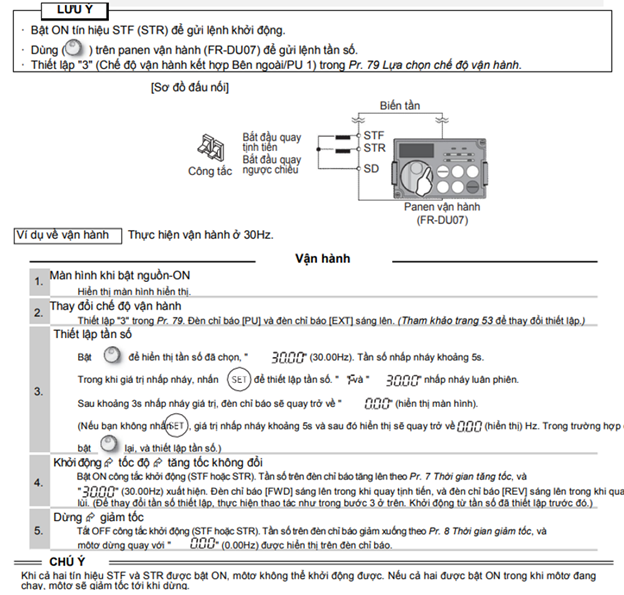

8. Ví dụ thực tế: Chạy dừng bằng nút ấn ngoài – cài tần số bằng bàn phím

Pr. 79 = 3 – Combined operation mode 1
Ý nghĩa:
• Lệnh chạy từ hai ngõ vào STF / STR
• Tần số chỉnh bằng bàn phím

Trình tự thao tác rõ ràng giúp kỹ sư áp dụng nhanh ngoài hiện trường, hạn chế lỗi khi cài đặt biến tần Mitsubishi A700.

9. Truyền thông RS485 và Reset

Pr. 331 – Station number

Pr. 332 – Baud rate

Pr. 340 – Network mode

Pr. 549 – Protocol selection

Reset lỗi: Nhấn STOP/RESET hoặc kích RES – SD
Reset mặc định: ALLC = 1, nhấn SET

Chi tiết về truyền thông cho biến tần Mitsubishi sẽ có trong khóa học miễn phí của Tự Động Hóa Toàn Cầu.
