Giới thiệu

Trong các hệ thống tự động hóa cỡ nhỏ và trung bình, dòng biến tần iC5 của hãng LS (Hàn Quốc) được xem là “người hùng thầm lặng”. Với ưu điểm thiết kế nhỏ gọn, chi phí hợp lý và khả năng vận hành bền bỉ, dòng biến tần này xuất hiện dày đặc trong các ứng dụng như băng tải, máy đóng gói, quạt thông gió hay các máy chế biến thực phẩm. Tuy nhiên, việc cài đặt biến tần ls ic5 sao cho đúng kỹ thuật, đảm bảo động cơ hoạt động êm ái và tuổi thọ thiết bị kéo dài thì không phải ai cũng nắm rõ.

Bài viết này tôi sẽ chia sẻ quy trình cài đặt chuẩn dựa trên kinh nghiệm thực chiến hơn 10 năm trong nghề, giúp bạn làm chủ thiết bị này một cách nhanh chóng và chính xác.

1. Tổng quan kỹ thuật về dòng biến tần LS iC5

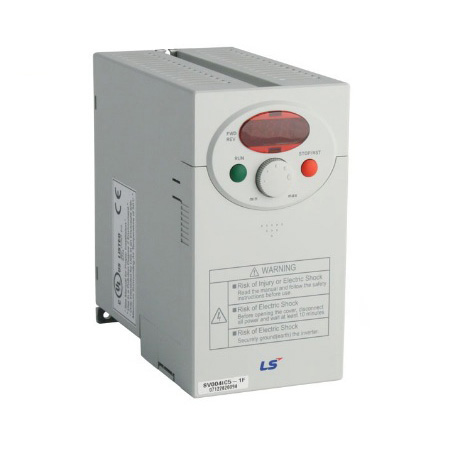

Trước khi đi vào cài đặt, chúng ta cần hiểu rõ “vũ khí” mình đang sử dụng. Biến tần LS iC5 là dòng biến tần 1 pha, chủ yếu dùng cho các động cơ công suất nhỏ từ 0.4kW đến 2.2kW.

Đặc điểm kỹ thuật nổi bật cần lưu ý:

Điện áp đầu vào: 1 pha 200V – 230V (Dân dụng hoặc công nghiệp nhẹ).
Điện áp đầu ra: 3 pha 200V – 230V. Lưu ý: Không dùng được cho động cơ 3 pha 380V trừ khi đấu lại cuộn dây động cơ sang tam giác.
Phương pháp điều khiển: V/F và Sensorless Vector (giúp mô-men khởi động mạnh mẽ hơn).
Tích hợp sẵn: Bộ lọc nhiễu RFI (ở một số model), giúp giảm nhiễu ngược lên lưới điện.

Việc hiểu đúng thông số đầu vào/đầu ra là bước đầu tiên để tránh tình trạng “cắm nhầm điện” gây nổ tụ hoặc cháy cầu chì ngay khi vừa cấp nguồn. Rất nhiều kỹ thuật viên mới vào nghề thường nhầm lẫn đưa điện 3 pha 380V vào dòng iC5 này, dẫn đến hư hỏng không thể sửa chữa.

2. Sơ đồ đấu nối biến tần LS iC5 an toàn và chống nhiễu

Một hệ thống ổn định bắt đầu từ việc đấu nối chỉnh chu. Với kinh nghiệm xử lý sự cố tại các nhà máy, tôi nhận thấy 60% lỗi biến tần chập chờn đến từ việc đấu nối lỏng lẻo hoặc đi dây sai quy cách.

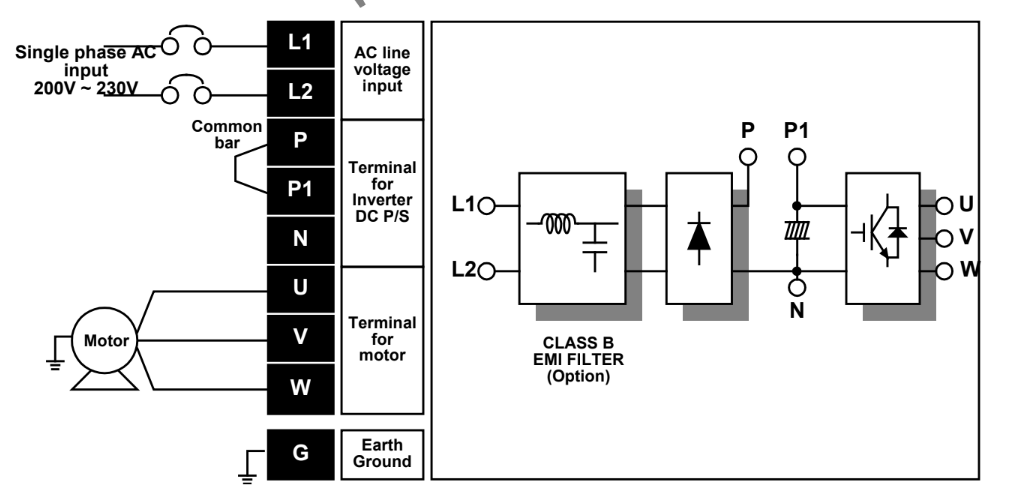

Đấu nối mạch động lực (Power Circuit)

Chân L1, L2: Đây là nơi cấp nguồn 1 pha 220V. Tuyệt đối siết chặt ốc vít để tránh phóng hồ quang gây move (tiếp xúc kém).
Chân U, V, W: Kết nối tới động cơ.
- Lưu ý kỹ thuật: Nếu động cơ quay ngược chiều mong muốn, bạn chỉ cần đảo vị trí 2 trong 3 dây bất kỳ (ví dụ đổi dây U và V cho nhau).
Chân G (Ground): Tiếp địa. Đây là phần thường bị bỏ qua nhất tại Việt Nam. Việc nối đất không chỉ đảm bảo an toàn cho người vận hành mà còn giúp thoát nhiễu, giúp biến tần hoạt động ổn định, tránh các lỗi báo ảo.

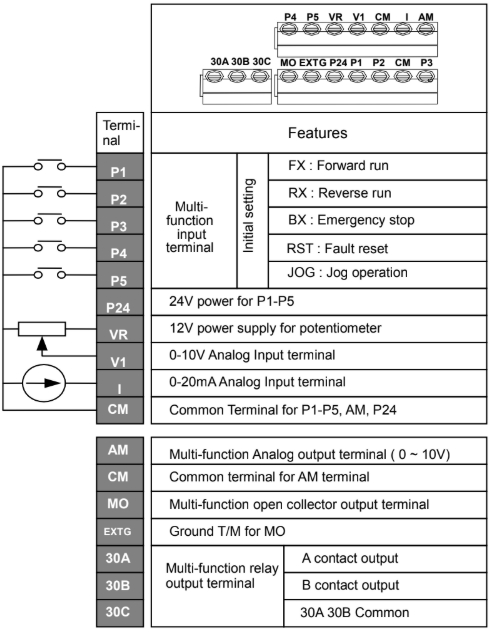

Đấu nối mạch điều khiển

Để cài đặt biến tần ls ic5 hoạt động linh hoạt, bạn cần nắm rõ các chân tín hiệu:

P1, P2… P5: Các chân đầu vào đa chức năng (Multi-function Input). Mặc định P1 là chạy thuận (FX), P2 là chạy nghịch (RX).
CM: Chân chung (Common) cho các tín hiệu P1, P2…
VR, V1, CM: Dùng cho chiết áp (biến trở) ngoài.
- VR: Nguồn 10V (chân số 3 của chiết áp).
- V1: Tín hiệu analog 0-10V (chân giữa chiết áp).
- CM: 0V (chân số 1 của chiết áp).

Mẹo thực tế: Khi đi dây điều khiển, nên sử dụng dây cáp có bọc chống nhiễu và tách biệt với dây động lực để tránh hiện tượng nhiễu tín hiệu, khiến biến tần tự chạy hoặc tự dừng bất thường.

3. Quy trình cài đặt biến tần LS iC5: Các bước cơ bản

Sau khi đấu nối và kiểm tra nguội (không chạm chập), chúng ta cấp nguồn và tiến hành cài đặt. Bàn phím của LS iC5 có núm xoay rất tiện lợi để thay đổi giá trị.

Bước 1: Trả về giá trị mặc định của nhà sản xuất

Đây là thói quen tốt của một người làm kỹ thuật. Trước khi cài mới, hãy xóa sạch các cài đặt cũ để tránh xung đột.

Tìm tham số H93.
Đặt giá trị bằng 1.
Nhấn Enter. Biến tần sẽ reset toàn bộ thông số về mặc định.

Bước 2: Cài đặt lệnh chạy và lệnh tần số

Đây là hai thông số quan trọng nhất quyết định cách bạn vận hành biến tần.

Lệnh điều khiển chạy dừng (Drive Mode – Drv):

Drv = 0: Điều khiển chạy/dừng trên bàn phím.
Drv = 1: Điều khiển bằng công tắc ngoài (kết nối chân P1, P2 với CM). Đây là chế độ phổ biến nhất trong công nghiệp.
Drv = 3: Điều khiển qua truyền thông RS485.

Lệnh thay đổi tần số (Frequency Mode – Frq):

Frq = 0: Cài tần số trên bàn phím (dùng phím lên xuống).
Frq = 2: Điều khiển bằng nút xoay có sẵn trên biến tần.
Frq = 3: Dùng biến trở ngoài (đấu vào chân V1, VR, CM). Dùng cho các máy cần vặn chỉnh tốc độ liên tục như băng tải chiết rót.

Bước 3: Cài đặt thời gian tăng tốc và giảm tốc

Việc cài đặt biến tần ls ic5 không thể thiếu bước tinh chỉnh độ mượt khi khởi động.

ACC (Acceleration time): Thời gian tăng tốc từ 0Hz lên tần số cực đại.
- Ví dụ: Với tải quạt, nên để ACC khoảng 10-15s để giảm dòng khởi động. Với tải nhẹ, có thể để 3-5s.
dEC (Deceleration time): Thời gian giảm tốc từ tần số cực đại về 0Hz.
- Lưu ý: Nếu cài dEC quá ngắn đối với tải có quán tính lớn (như bánh đà), biến tần sẽ báo lỗi quá áp do năng lượng hồi về không kịp tiêu tán. Lúc này cần lắp thêm điện trở xả hoặc tăng thời gian dEC lên.

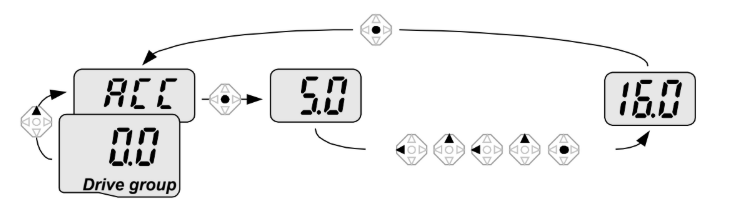

cai-dat-bien-tan-ls-ic5 — Thao tác thay đổi thời gian tăng tốc từ 5s thành 16s

4. Các thông số bảo vệ động cơ cần thiết lập

Một kỹ sư giỏi không chỉ làm cho máy chạy, mà còn phải làm cho máy bền. Khi cài đặt biến tần ls ic5, đừng bỏ qua nhóm hàm bảo vệ:

H30 (Motor Type): Chọn công suất động cơ phù hợp với biến tần.
H33 (Rated Current): Cài đặt dòng định mức của động cơ (xem trên nhãn động cơ). Đây là thông số cực kỳ quan trọng để chức năng bảo vệ quá tải nhiệt hoạt động chính xác.
- Ví dụ: Động cơ ghi 3.5A, bạn phải cài H33 = 3.5. Nếu để mặc định quá cao, động cơ có thể bị cháy trước khi biến tần kịp báo lỗi.
F21 (Max Frequency): Tần số tối đa. Thông thường là 50Hz hoặc 60Hz. Không nên cài quá cao nếu cơ khí không cho phép (ví dụ quạt ly tâm chạy quá tốc độ sẽ gây rung lắc dữ dội).

5. Phân tích và khắc phục các mã lỗi thường gặp

Trong quá trình sử dụng biến tần LS, việc gặp lỗi là điều khó tránh khỏi. Dưới đây là bảng mã lỗi phổ biến và cách xử lý nhanh mà tôi thường áp dụng:

Lỗi quá dòng (OCT – Over Current)

Hiện tượng: Màn hình hiện chữ OCT khi vừa nhấn chạy hoặc đang chạy thì ngắt.
Nguyên nhân:
1. Thời gian tăng tốc (ACC) quá ngắn.
2. Động cơ bị kẹt cơ khí, bó bi.
3. Chạm chập pha đầu ra U, V, W hoặc chạm đất.
Khắc phục: Tăng ACC lên, kiểm tra lại cơ khí, đo cách điện động cơ.

Lỗi quá áp (OVT – Over Voltage)

Hiện tượng: Thường xảy ra khi biến tần đang giảm tốc.
Nguyên nhân: Thời gian giảm tốc (dEC) quá ngắn, tải có quán tính lớn (quạt to, mâm quay).
Khắc phục: Tăng thời gian dEC, hoặc xem xét lắp thêm bộ hãm (Brake Unit) và điện trở xả nếu cần dừng gấp.

Lỗi quá nhiệt (OHT – Over Heat)

Hiện tượng: Biến tần chạy một lúc thì báo lỗi.
Nguyên nhân: Quạt tản nhiệt của biến tần hỏng, bụi bám quá nhiều vào lá tản nhiệt, nhiệt độ môi trường tủ điện quá cao (>40 độ C).
Khắc phục: Vệ sinh biến tần, thay quạt làm mát, lắp thêm quạt thông gió cho tủ điện.

Lỗi quá tải (OLt – Over Load)

Hiện tượng: Dòng điện động cơ vượt quá giá trị cài đặt bảo vệ trong thời gian dài.
Khắc phục: Kiểm tra lại tải (có bị kẹt không), kiểm tra cài đặt dòng định mức (H33) đã đúng chưa. Nếu tải thực tế nặng hơn thiết kế, cần nâng công suất động cơ và biến tần.

6. Mẹo tối ưu hóa tuổi thọ biến tần LS iC5

Là thiết bị điện tử công suất, tuổi thọ biến tần phụ thuộc rất nhiều vào môi trường.

Vị trí lắp đặt: Luôn lắp biến tần theo phương thẳng đứng. Không lắp nằm ngang (trừ dòng chuyên dụng) để luồng khí nóng thoát lên trên.
Không gian: Giữ khoảng cách tối thiểu 10cm ở trên và dưới biến tần để tản nhiệt.
Chống ẩm và bụi: Bo mạch biến tần rất kỵ bụi dẫn điện (bụi than, mạ kim loại) và hơi ẩm. Nếu dùng ở môi trường khắc nghiệt, hãy phủ keo bảo vệ mạch hoặc dùng tủ điện kín có điều hòa.

Tài liệu kỹ thuật

Catalogue biến tần LS ic5

Manual biến tần LS ic5

Kết luận

Việc cài đặt biến tần ls ic5 tuy không quá phức tạp nhưng đòi hỏi sự tỉ mỉ và hiểu biết về kỹ thuật điện. Một sai sót nhỏ trong cài đặt thông số bảo vệ có thể dẫn đến hậu quả lớn về sau cho động cơ. Hy vọng với những hướng dẫn chi tiết trên, bạn đã có thể tự tin đấu nối và vận hành dòng biến tần này.
