Cách cài đặt biến tần Mitsubishi F800 nhanh và chính xác

Hướng dẫn chi tiết cách cài đặt biến tần Mitsubishi F800 từ sơ đồ đấu dây đến thông số vận hành. Đảm bảo hệ thống hoạt động ổn định, hiệu quả và bền bỉ nhất.

Giới thiệu

Trong hệ thống tự động hóa công nghiệp hiện nay, dòng biến tần Mitsubishi F800(FR-F800) nổi lên như một giải pháp hàng đầu cho các ứng dụng tải nhẹ và tải biến thiên như bơm, quạt, và hệ thống điều hòa không khí (HVAC). Với khả năng tiết kiệm năng lượng vượt trội và độ bền cao, F800 được tin dùng rộng rãi tại Việt Nam.

Tuy nhiên, để khai thác hết hiệu năng cũng như đảm bảo tuổi thọ cho thiết bị, việc nắm vững cách cài đặt biến tần mitsubishi f800 là yêu cầu bắt buộc đối với mọi kỹ sư điện. Bài viết này sẽ đi sâu vào hướng dẫn chi tiết từ cơ bản đến nâng cao, giúp bạn vận hành thiết bị một cách chuyên nghiệp nhất.

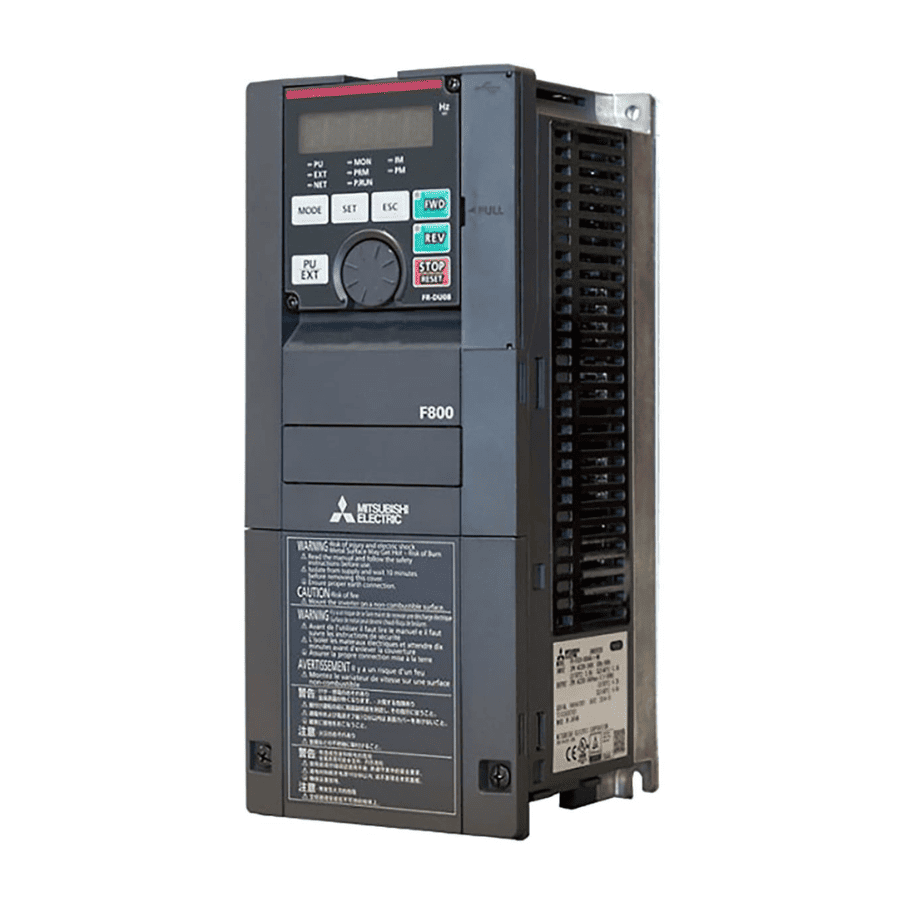

1. Tổng quan về dòng biến tần Mitsubishi FR-F800

Dòng biến tần Mitsubishi F800 là phiên bản kế thừa và nâng cấp mạnh mẽ từ dòng F700 cũ. Đây là dòng biến tần chuyên dụng cho các ứng dụng tiết kiệm điện năng. Điểm khác biệt lớn nhất của F800 so với các dòng khác chính là tích hợp chức năng “Advanced Optimum Excitation Control” (Kiểm soát kích từ tối ưu nâng cao), giúp tối ưu hóa dòng điện của động cơ theo tải thực tế, từ đó giảm thiểu tổn hao năng lượng đến mức tối đa.

Mitsubishi F800 hỗ trợ dải công suất rộng, từ 0.75kW lên đến hơn 600kW, phù hợp cho cả hệ thống điện 200V và 400V. Thiết bị này sở hữu bộ lọc nhiễu EMC tích hợp sẵn, cổng truyền thông đa dạng như CC-Link, Profibus, và đặc biệt là tích hợp sẵn chức năng PLC đơn giản bên trong. Việc hiểu rõ cấu trúc phần cứng và phần mềm của F800 sẽ giúp quá trình cài đặt trở nên dễ dàng hơn bao giờ hạn.

2. Sơ đồ đấu dây biến tần Mitsubishi F800 chuẩn kỹ thuật

Trước khi tìm hiểu cách cài đặt biến tần mitsubishi f800 qua các thông số trên màn hình, bước đầu tiên và quan trọng nhất là đấu nối phần cứng. Việc đấu nối sai không chỉ khiến biến tần báo lỗi mà còn có nguy cơ gây cháy nổ linh kiện công suất.

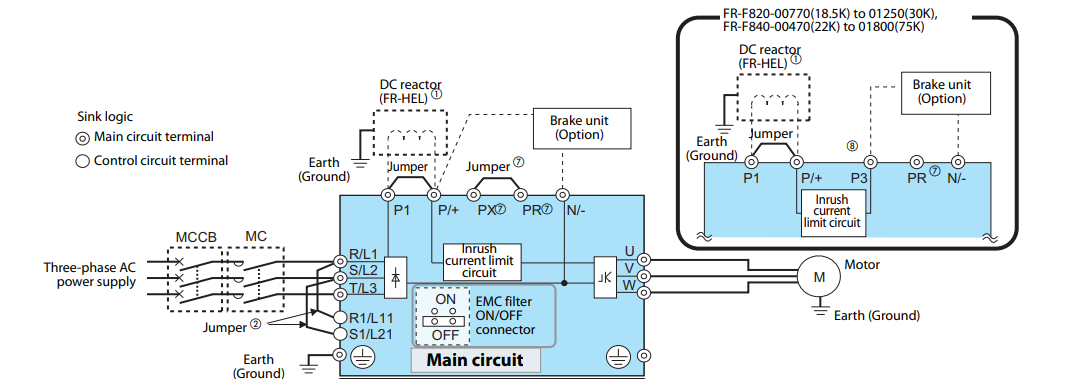

2.1. Đấu nối mạch động lực

Đối với biến tần F800, mạch động lực bao gồm các terminal sau:

• R/L1, S/L2, T/L3: Nguồn điện xoay chiều đầu vào (3 pha). Lưu ý không bao giờ được đấu nguồn vào các chân đầu ra U, V, W.
• U, V, W: Các chân đấu nối trực tiếp ra động cơ.
• P/+, N/-: Các chân dùng để kết nối với điện trở xả hoặc các bộ phận hãm tái sinh khi cần thiết (thường dùng cho các ứng dụng có quán tính lớn).
• Chân tiếp địa (Earth): Phải được đấu nối kỹ để triệt tiêu nhiễu và đảm bảo an toàn cho người vận hành.

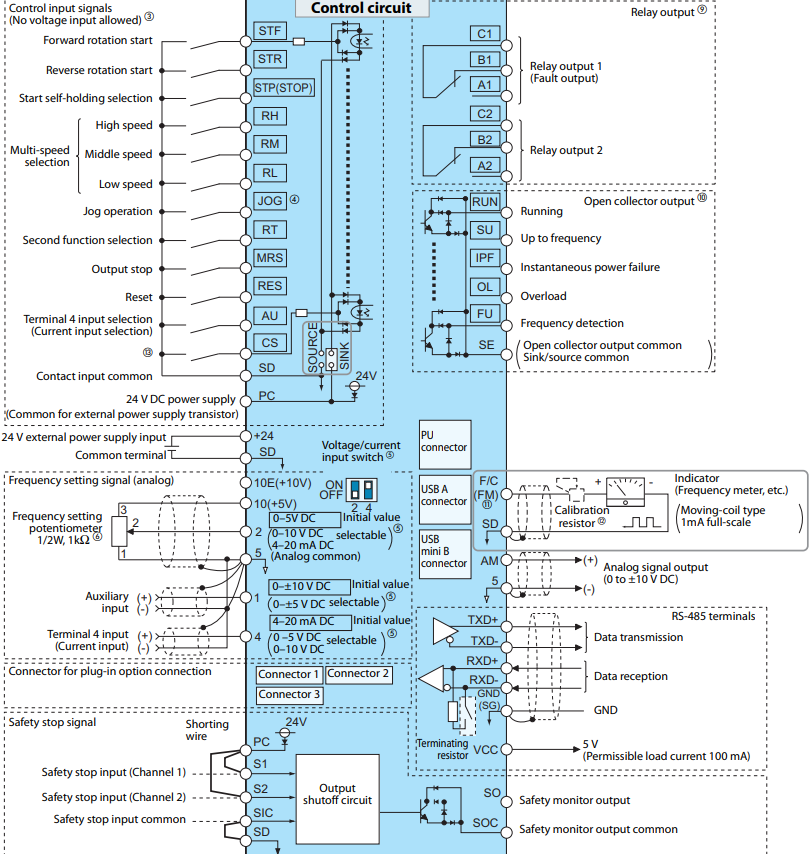

2.2. Đấu nối mạch điều khiển

Mạch điều khiển là nơi nhận tín hiệu lệnh để biến tần thực hiện các thao tác chạy/dừng hoặc thay đổi tốc độ. Các chân cơ bản cần lưu ý:

• STF (Forward): Chạy thuận. Khi chân STF được nối với chân SD, biến tần sẽ bắt đầu quay thuận.
• STR (Reverse): Chạy nghịch. Khi chân STF được nối với chân SD, biến tần sẽ bắt đầu quay nghịch.
• SD (Common): Chân chung cho các tín hiệu đầu vào số.

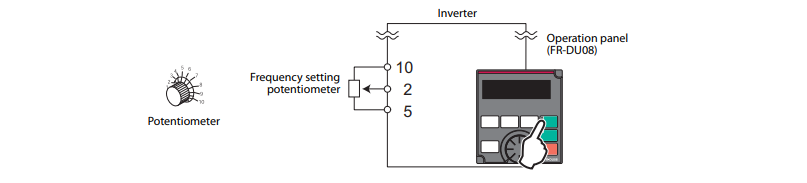

• 10, 2, 5: Cụm chân dùng cho biến trở ngoài để điều chỉnh tốc độ (Chân 10 là nguồn 5V/10V, chân 2 là chân tín hiệu analog, chân 5 là chân GND).
• 4 (4-20mA): Tín hiệu dòng điện cho điều khiển tốc độ từ PLC hoặc cảm biến.

3. Các thông số kỹ thuật cơ bản trong cách cài đặt biến tần Mitsubishi F800

Sau khi hoàn tất đấu nối, chúng ta tiến hành cấp nguồn và cài đặt các tham số. Để biến tần hoạt động được ngay lập tức theo yêu cầu cơ bản, bạn cần quan tâm đến nhóm tham số sau đây:

3.1. Nhóm thông số vận hành cơ bản

• Pr. 1: Tần số tối đa (mặc định thường là 60Hz hoặc 120Hz). Bạn nên cài đặt theo giới hạn chịu đựng của động cơ, thông thường là 50Hz tại Việt Nam.
• Pr. 2: Tần số tối thiểu. Nếu bạn muốn bơm luôn quay ở một tốc độ nền nhất định, hãy chỉnh thông số này.
• Pr. 7: Thời gian tăng tốc. Là thời gian để biến tần tăng từ 0Hz lên tần số max. Với tải bơm quạt, nên cài từ 10s-30s để tránh sốc dòng.
• Pr. 8: Thời gian giảm tốc. Tương tự tăng tốc, nếu cài quá ngắn khi dừng tải có quán tính lớn, biến tần dễ báo lỗi quá áp (E.OV).
• Pr. 71: Chọn loại động cơ.
• Pr. 80: Công suất định mức của động cơ.
• Pr. 83: Điện áp định mức(V).
• Pr. 84: Tần số định mức(Hz).

3.2. Nhóm thông số bảo vệ động cơ

Đây là phần cực kỳ quan trọng trong cách cài đặt biến tần mitsubishi f800 nhằm tránh cháy động cơ khi gặp sự cố:

• Pr. 9: Cài đặt dòng định mức của động cơ (A). Biến tần sẽ căn cứ vào giá trị này để ngắt bảo vệ nếu động cơ bị quá tải.
• Pr. 3: Tần số cơ bản của động cơ (thường là 50Hz).
• Pr. 71: Chọn loại động cơ.
• Pr. 80: Công suất định mức của động cơ.
• Pr. 83: Điện áp định mức của động cơ (Ví dụ: 220V hoặc 380V).
• Pr. 84: Tần số định mức(Hz).

4. Quy trình cài đặt biến tần Mitsubishi F800 nhanh chóng qua màn hình PU

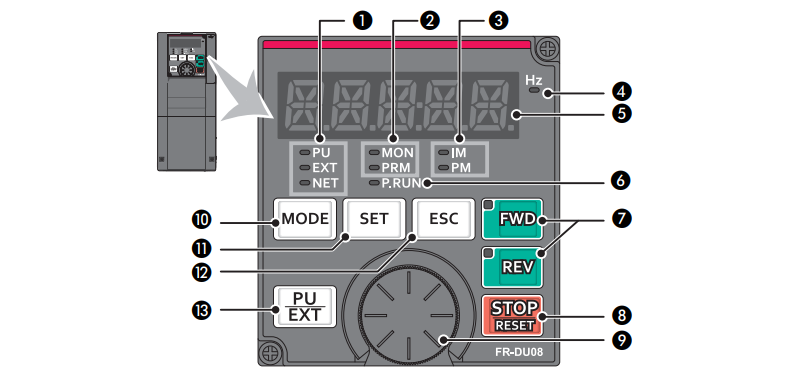

Bảng điều khiển (Operation Panel) tích hợp trên dòng F800 cho phép bạn thao tác xoay núm vặn (Digital Dial) cực kỳ linh hoạt. Dưới đây là quy trình 5 bước để cài đặt nhanh:

1. Chuyển chế độ: Nhấn nút PU/EXT để chuyển sang chế độ PU (đèn PU sáng). Chế độ này cho phép bạn thay đổi tham số trực tiếp trên bàn phím.
2. Chọn tham số: Xoay núm vặn cho đến khi màn hình hiển thị số tham số bạn cần chỉnh (Ví dụ: Pr. 7).
3. Đọc giá trị: Nhấn SET để xem giá trị hiện tại của tham số đó.
4. Thay đổi giá trị: Xoay núm vặn để tăng/giảm giá trị theo ý muốn.
5. Lưu giá trị: Nhấn SET và giữ trong 1.5 giây. Nếu màn hình nhấp nháy chữ “F”, nghĩa là cài đặt đã được lưu thành công.

Quy trình này áp dụng cho hầu hết các mã lỗi và tham số cài đặt thông thường. Đối với các kỹ thuật viên tại Tự động hóa Toàn Cầu, chúng tôi luôn khuyến nghị khách hàng kiểm tra kỹ Pr. 79 (Operation Mode Selection) để xác định quyền điều khiển từ bàn phím hay từ tín hiệu bên ngoài.

5. Các chế độ điều khiển phổ biến trên biến tần F800

Việc xác định chế độ điều khiển là bước then chốt trong cách cài đặt biến tần mitsubishi f800. Tham số Pr. 79 quy định điều này:

• Pr. 79 = 1 (PU Mode): Điều khiển chạy/dừng và tốc độ hoàn toàn bằng bàn phím trên biến tần. Thường dùng trong quá trình test máy.
• Pr. 79 = 2 (External Mode): Điều khiển bằng tín hiệu ngoài (nút nhấn, công tắc hành trình, PLC, biến trở ngoài). Đây là chế độ phổ biến nhất trong các tủ điện công nghiệp.
• Pr. 79 = 3 (Combined Mode 1): Kết hợp giữa tần số cài trên bàn phím và lệnh chạy từ bên ngoài.

• Pr. 79 = 4 (Combined Mode 2): Kết hợp giữa tần số cài bên ngoài và lệnh chạy từ bàn phím.

• Pr. 79 = 0 (External/PU Switchover): Cho phép chuyển đổi linh hoạt giữa hai chế độ tùy theo nhu cầu vận hành thực tế.

Hiểu rõ Pr. 79 giúp bạn tránh được lỗi “không ấn được nút Run” – một lỗi rất phổ biến mà những người mới bắt đầu thường gặp phải khi tiếp cận dòng biến tần Mitsubishi FR-F800.

6. Hướng dẫn cài đặt tính năng nâng cao: Điều khiển PID cho bơm

Một trong những ứng dụng mạnh nhất của dòng F800 là điều khiển ổn định áp suất đường ống thông qua vòng lặp PID. Thay vì chạy cố định tốc độ, biến tần sẽ tự động tăng/giảm tốc dựa trên phản hồi từ cảm biến áp suất.

Để cài đặt PID, bạn cần thực hiện các bước sau:

• Pr. 128 (PID Action Selection): Chọn giá trị “20” để kích hoạt chế độ điều khiển PID cho áp suất.
• Pr. 129 (PID Proportional Band): Hệ số tỉ lệ P.
• Pr. 130 (PID Integral Time): Thời gian tích phân I.
• Pr. 133 (PID Setpoint): Giá trị áp suất mục tiêu (tính theo %).

Khi cài đặt PID, hệ thống sẽ hoạt động cực kỳ êm ái, tránh hiện tượng búa nước trong đường ống và tiết kiệm điện đáng kể khi nhu cầu sử dụng nước giảm xuống. Đây là kỹ thuật chuyên sâu mà các kỹ sư tại Tự động hóa Toàn Cầu thường xuyên triển khai cho các nhà máy nước và hệ thống HVAC tòa nhà.

7. Bảng mã lỗi và cách khắc phục lỗi biến tần Mitsubishi F800 thường gặp

Trong quá trình thực hiện cách cài đặt biến tần mitsubishi f800, đôi khi bạn sẽ gặp phải các mã lỗi hiển thị trên màn hình. Đừng quá lo lắng, hãy tra cứu bảng mã sau:

Mã lỗi	Tên lỗi	Nguyên nhân & Cách khắc phục
E.OC1	Quá dòng khi tăng tốc	Kiểm tra xem thời gian tăng tốc (Pr. 7) có quá ngắn không, hoặc động cơ có bị kẹt cơ khí không.
E.OV2	Quá áp khi tốc độ ổn định	Điện áp nguồn đầu vào quá cao hoặc có hiện tượng trả năng lượng từ tải về.
E.THT	Lỗi quá tải biến tần	Biến tần đang chạy quá công suất định mức trong thời gian dài. Cần kiểm tra lại tải hoặc chọn biến tần công suất lớn hơn.
E.UVT	Thấp áp nguồn	Nguồn điện đầu vào bị sụt áp hoặc mất pha.
E.GF	Lỗi chạm đất	Kiểm tra cách điện của dây dẫn từ biến tần ra động cơ.

Việc xử lý lỗi nhanh chóng đòi hỏi kinh nghiệm thực chiến. Nếu bạn gặp khó khăn, đừng ngần ngại liên hệ với hotline kỹ thuật của chúng tôi để được hỗ trợ tức thì.

8. Ứng dụng thực tế của Mitsubishi F800 trong công nghiệp

Dòng Mitsubishi FR-F800 không chỉ đơn thuần là bộ biến đổi tần số. Với các thuật toán thông minh, nó được ứng dụng hiệu quả trong:

1. Hệ thống quạt hút khói hành lang: Sử dụng chức năng “Fire Mode” (Chạy bỏ qua các lỗi bảo vệ để ưu tiên hút khói khi có hỏa hoạn).
2. Trạm bơm tăng áp: Sử dụng chức năng điều khiển đa bơm (Multi-pump control), cho phép một biến tần điều khiển luân phiên nhiều bơm mà không cần PLC ngoài phức tạp.
3. Hệ thống chiller: Tối ưu hóa tốc độ máy nén theo tải lạnh thực tế, giúp giảm tới 40% điện năng tiêu thụ so với phương pháp chạy trực tiếp.

Mỗi ứng dụng sẽ có một cách cài đặt biến tần mitsubishi f800 riêng biệt về tham số logic. Việc nắm vững lý thuyết kết hợp với trải nghiệm thực tế trên thiết bị sẽ giúp bạn trở thành một chuyên gia thực thụ trong mảng điều khiển chuyển động.

9. Những lưu ý quan trọng để tăng tuổi thọ cho biến tần

Mặc dù Mitsubishi F800 được thiết kế với độ bền rất cao (tuổi thọ linh kiện lên đến 10 năm theo công bố của hãng), nhưng “của bền tại người”. Bạn cần lưu ý các điểm sau:

• Môi trường lắp đặt: Tránh những nơi ẩm ướt, nhiều bụi kim loại hoặc hóa chất ăn mòn. Nếu lắp trong tủ điện, hãy đảm bảo quạt thông gió hoạt động tốt.
• Kiểm tra định kỳ: Định kỳ 6 tháng một lần nên vệ sinh bụi bẩn bám trên cánh tản nhiệt và kiểm tra các đầu cốt nối dây có bị lỏng hay không.
• Sử dụng linh kiện bảo vệ: Luôn trang bị Aptomat (MCCB) và khởi động từ phù hợp phía trước biến tần để bảo vệ khi có sự cố ngắn mạch nghiêm trọng.

Kết luận

Việc nắm vững cách cài đặt biến tần mitsubishi f800 không chỉ giúp hệ thống vận hành trơn tru mà còn khẳng định năng lực chuyên môn của người kỹ thuật. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện và những hướng dẫn chi tiết nhất để tự tin làm chủ thiết bị này.
