Giới thiệu

Trong hệ thống tự động hóa công nghiệp hiện đại, việc lựa chọn thiết bị điều khiển động cơ không chỉ dừng lại ở hiệu suất mà còn phụ thuộc vào khả năng bảo trì và độ sẵn có của vật tư thay thế. Biến tần WEG, một thương hiệu lớn đến từ Brazil, được biết đến với độ bền cao và dải công suất rộng. Tuy nhiên, đối với các kỹ sư bảo trì và vận hành tại Việt Nam, việc tiếp cận tài liệu kỹ thuật chuẩn xác (Manual/Catalog) và xử lý sự cố dòng biến tần này đôi khi gặp nhiều trở ngại do rào cản ngôn ngữ và đặc thù kỹ thuật.

Bài viết này sẽ đóng vai trò là một cẩm nang kỹ thuật chuyên sâu, cung cấp hướng dẫn cài đặt, đấu nối và bảng mã lỗi chi tiết cho biến tần WEG. Đồng thời, từ góc độ của một đơn vị thi công lâu năm, chúng tôi sẽ phân tích thẳng thắn các hạn chế của dòng thiết bị này tại thị trường Việt Nam, từ đó đề xuất giải pháp thay thế tối ưu hơn cho doanh nghiệp.

1. Tổng quan các dòng biến tần WEG thông dụng

WEG cung cấp nhiều dòng biến tần (VFD) khác nhau phục vụ từ các ứng dụng cơ bản như bơm, quạt đến các ứng dụng tải nặng như máy nghiền, cẩu trục. Để cài đặt chính xác, trước tiên kỹ thuật viên cần xác định đúng model đang sử dụng.

1.1. Dòng CFW300 (Mini Drives)

Đây là phân khúc biến tần nhỏ gọn, thường dùng cho động cơ công suất nhỏ (dưới 4kW).

Đặc điểm: Kích thước siêu nhỏ, tích hợp PLC, lắp đặt trên thanh ray.
Ứng dụng: Máy đóng gói, băng tải nhỏ, cửa tự động, máy khuấy.
Lưu ý kỹ thuật: Dòng này thường có giao diện HMI tích hợp sẵn nhưng hạn chế về số lượng chân I/O mở rộng nếu không dùng module thêm.

1.2. Dòng CFW500 (OEM and General Purpose Drives)

CFW500 là dòng biến tần đa năng phổ biến nhất của WEG nhờ tính linh hoạt cao.

Chế độ điều khiển: V/f, VVW (Voltage Vector WEG), và Vector Sensorless.
Module mở rộng: Thiết kế dạng “Plug & Play”, cho phép thay đổi module truyền thông (Profibus, Modbus, CANopen) hoặc module I/O dễ dàng.
Khả năng chịu tải: Chịu quá tải 150% trong 60s, phù hợp cho các ứng dụng có quán tính lớn.

1.3. Dòng CFW11 (System Drives)

Đây là dòng biến tần cao cấp dành cho các hệ thống phức tạp và công suất lớn (lên đến hàng trăm kW).

Công nghệ: Tích hợp công nghệ Vectrue Technology® cho phép kiểm soát tốc độ và momen xoắn cực kỳ chính xác (sai số < 0.5% ở chế độ không cảm biến).
Tính năng đặc biệt: Tích hợp sẵn cuộn kháng DC link để giảm sóng hài, bảo vệ động cơ và lưới điện tốt hơn.

2. Hướng dẫn đấu nối & Cài đặt Biến tần WEG

Để đảm bảo an toàn và thiết bị hoạt động ổn định, quy trình đấu nối phải tuân thủ nghiêm ngặt sơ đồ nguyên lý trong tài liệu biến tần WEG. Dưới đây là hướng dẫn chung cho dòng phổ biến CFW500/CFW700.

2.1. Sơ đồ đấu nối mạch lực và điều khiển

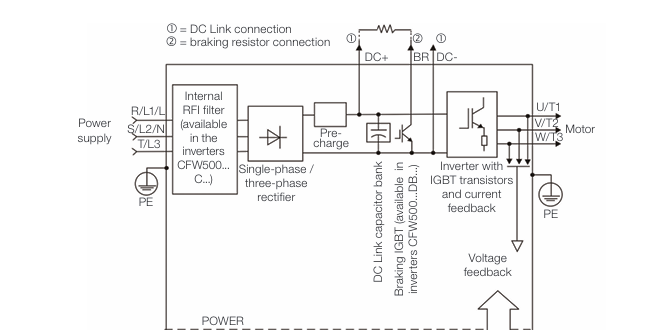

Mạch lực (Power Circuit):

Nguồn vào (Input): Đấu vào các chân R/L1, S/L2, T/L3. Lưu ý: Tuyệt đối không cấp nguồn vào chân ngõ ra U, V, W vì sẽ gây nổ IGBT ngay lập tức.
Ngõ ra động cơ (Output): Đấu vào U/T1, V/T2, W/T3.
Tiếp địa (PE): Bắt buộc phải đấu nối đất để triệt tiêu nhiễu và bảo vệ an toàn điện.
Điện trở xả (Braking Resistor): Nếu ứng dụng có quán tính lớn (như máy ly tâm, cẩu trục), cần đấu điện trở xả vào chân BR và +UD (hoặc DC+).

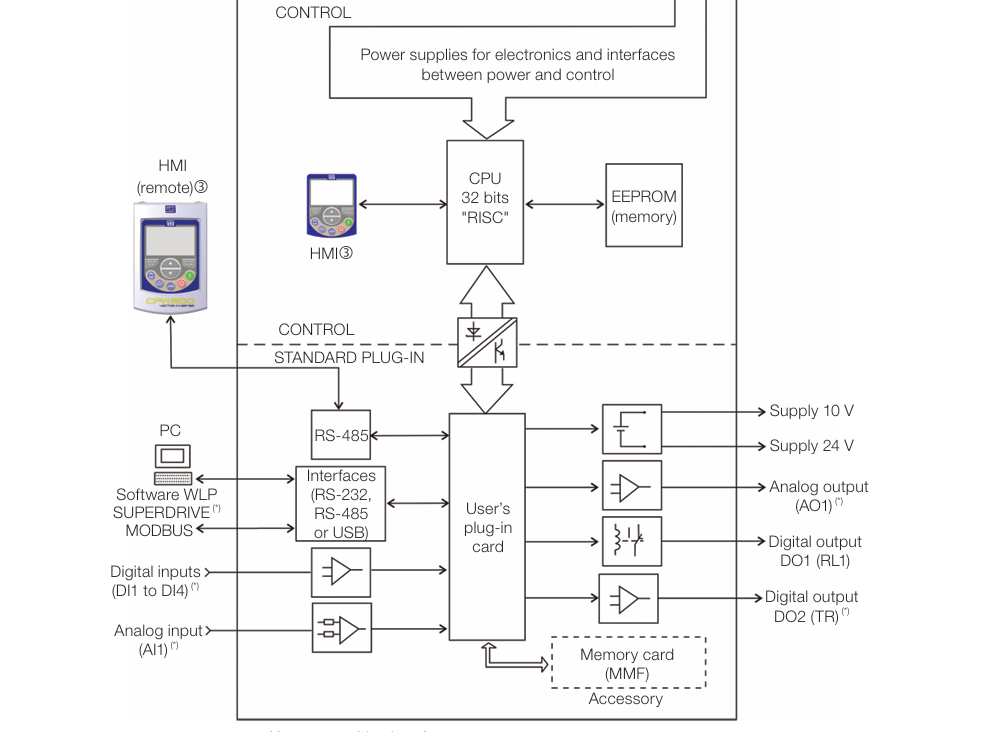

Mạch điều khiển (Control Circuit):

Biến tần WEG thường cho phép cấu hình logic đầu vào là NPN (Sink) hoặc PNP (Source) thông qua DIP switch hoặc đấu nối phần cứng.

DI1 – DI4: Các chân kích chạy (Start/Stop), đảo chiều hoặc chạy đa cấp tốc độ.
AI1: Ngõ vào analog (0-10V hoặc 4-20mA) để chỉnh tốc độ.
AO1: Ngõ ra analog báo tốc độ hoặc dòng điện về PLC/đồng hồ hiển thị.

2.2. Quy trình cài đặt thông số cơ bản

Giao diện bàn phím của WEG thường hiển thị mã số (Parameter). Để thay đổi thông số, bạn cần mở khóa truy cập trước.

Bước 1: Mở khóa quyền cài đặt

Truy cập hàm P0000.
Đặt giá trị bằng P200(mật khẩu bạn cài). Nếu không nhập, bạn chỉ có thể xem (Read-only) mà không sửa được.

Bước 2: Cài đặt nhóm thông số động cơ (Motor Data)

Nhập chính xác thông tin trên nhãn (nameplate) động cơ để tính năng bảo vệ hoạt động đúng:

P0401: Dòng điện định mức (Rated Current).
P0402: Tốc độ định mức (Rated Speed – RPM).
P0403: Tần số định mức (thường là 50Hz).
P0404: Công suất định mức (kW hoặc HP).

Bước 3: Cài đặt lệnh chạy và tần số

P0220 (Lựa chọn nguồn lệnh chạy – Local/Remote):
- 0 = Keypad (Bàn phím).
- 1 = Terminal (Chân đấu nối bên ngoài).
P0222 (Lựa chọn nguồn tham chiếu tốc độ – Local/Remote):
- 0 = Keypad.
- 1 = AI1 (Analog Input 1).
P0100 (Thời gian tăng tốc): Mặc định 10s (Tùy chỉnh theo tải).
P0101 (Thời gian giảm tốc): Mặc định 10s.

Bước 4: Auto-tuning (Dò thông số động cơ)

Để biến tần điều khiển mượt mà, đặc biệt ở chế độ Vector, hãy thực hiện Auto-tuning:

Cài đặt P0408 = 1. Biến tần sẽ bơm dòng DC vào động cơ (động cơ có thể rít nhẹ nhưng không quay) để đo điện trở thuần và điện kháng.

Mẹo kỹ thuật: Luôn kiểm tra chiều quay của động cơ sau khi cài đặt. Nếu quay ngược, hãy đảo hai pha bất kỳ ở ngõ ra U, V, W hoặc cài hàm đảo chiều trên biến tần.

2.3.TÀI LIỆU KỸ THUẬT (DOWNLOAD)

Dòng sản phẩm	CFW300	CFW500	CFW11
Catalogue	Download	Download	Download
Manual	Download	Download	Download
Hướng dẫn Tiếng Việt	Đang update…	Đang update…	Đang update…

3. Bảng mã lỗi Biến tần WEG & Quy trình xử lý sự cố

Trong quá trình vận hành, việc biến tần WEG báo lỗi là điều không tránh khỏi. Dưới đây là bảng mã lỗi (Fault Codes) thường gặp và cách khắc phục dựa trên kinh nghiệm thực chiến.

Mã Lỗi

Tên Lỗi (Hiển thị)

Nguyên nhân chuyên sâu

Quy trình kiểm tra & Khắc phục (Step-by-step)

F070

Output Overcurrent

(Quá dòng/Ngắn mạch ngõ ra)

– Chạm chập pha-pha hoặc pha-đất ở cáp motor.

– IGBT bị thông/chết.

– Thời gian tăng tốc quá ngắn đối với tải có quán tính lớn.

1. Tháo dây motor: Đo điện trở cách điện giữa các pha U-V-W với đất (PE).

2. Kiểm tra IGBT: Dùng đồng hồ VOM thang đo Diode, đo chân DC+ và DC- với U, V, W. Nếu thông mạch (0V) -> Chết công suất.

3. Cài đặt: Tăng thời gian tăng tốc (P0100).

F0022

DC Link Overvoltage

(Quá áp DC Bus)

– Tải có tính chất thế năng (cẩu trục) hoặc quán tính lớn trả năng lượng về khi giảm tốc.

– Điện trở xả bị đứt hoặc chưa kích hoạt chức năng phanh (Brake Chopper).

1. Kiểm tra điện áp nguồn: Đảm bảo điện áp vào không vượt quá 440VAC (với loại 3 pha 380V).

2. Điện trở xả: Đo giá trị Ohm của điện trở xả. Kiểm tra xem hàm P0151 (DC Bus Regulation) đã cài đặt đúng chưa.

3. Tăng thời gian giảm tốc (P0101).

F0021

DC Link Undervoltage

(Thấp áp DC Bus)

– Mất pha đầu vào.

– Contactor cấp nguồn bị muội tiếp điểm.

– Cầu Diode chỉnh lưu đầu vào bị hỏng.

1. Đo điện áp 3 pha đầu vào R, S, T.

2. Kiểm tra cầu chì hoặc CB cấp nguồn.

3. Kiểm tra module chỉnh lưu (Rectifier) bên trong biến tần.

F0080

CPU Fault (Lỗi vi xử lý)

– Nhiễu điện từ trường mạnh tác động lên bo điều khiển.

– Bo mạch điều khiển bị lỗi phần cứng.

1. Kiểm tra tiếp địa (Grounding) của biến tần và tủ điện.

2. Tách dây tín hiệu điều khiển ra xa dây động lực.

3. Nếu tắt nguồn bật lại vẫn bị -> Cần thay bo điều khiển (Control Board).

F0068

Motor Overtemperature

(Quá nhiệt động cơ)

– Cảm biến nhiệt độ (PTC/Thermostat) trong motor báo về.

– Motor chạy ở tần số thấp quá lâu mà không có quạt cưỡng bức.

1. Kiểm tra tải của động cơ, đo dòng điện thực tế.

2. Kiểm tra quạt làm mát đuôi motor.

3. Nếu không dùng cảm biến nhiệt, hãy tắt chức năng này trong hàm P0350.

Quy trình Reset lỗi:

Sau khi khắc phục nguyên nhân, nhấn nút RESET/STOP trên bàn phím hoặc kích chân Digital Input được gán chức năng “Reset” để xóa lỗi.

4. Tại sao nên cân nhắc chuyển đổi từ WEG sang Biến tần Shihlin?

Mặc dù biến tần WEG là một thương hiệu tốt, nhưng trong hơn 10 năm làm nghề và hỗ trợ hàng nghìn khách hàng tại Việt Nam, tôi nhận thấy một số nhược điểm mang tính “địa phương hóa” mà các nhà máy thường gặp phải:

4.1. Nhược điểm của Biến tần WEG tại thị trường Việt Nam

Nguồn hàng khan hiếm: WEG không quá phổ biến tại Việt Nam như các dòng biến tần Á Đông. Thời gian đặt hàng cho các mã công suất lớn hoặc phụ kiện thay thế (bo mạch, màn hình) thường kéo dài từ 4-8 tuần. Điều này là tối kỵ khi máy móc cần chạy lại ngay lập tức.
Giá thành cao: Do nhập khẩu từ Brazil hoặc các nhà máy xa, chi phí vận chuyển và thương hiệu khiến giá thành WEG thường cao hơn 20-30% so với các dòng tương đương chất lượng.
Giao diện phức tạp: Cấu trúc hàm P của WEG khá sâu và logic khác biệt so với thói quen sử dụng biến tần Nhật/Hàn/Đài Loan của kỹ sư Việt, gây khó khăn cho người mới tiếp cận.

4.2. Giải pháp thay thế tối ưu: Biến tần Shihlin (Công nghệ Mitsubishi)

Nếu bạn đang gặp khó khăn trong việc tìm mua biến tần WEG thay thế hoặc muốn tối ưu chi phí cho dự án mới, Biến tần Shihlin là sự lựa chọn hoàn hảo mà Tự Động Hóa Toàn Cầu khuyến nghị.

Tại sao chọn Shihlin mà không phải là biến tần khác?

✅ Chất lượng theo tiêu chuẩn Nhật Bản – Giải pháp kinh tế từ Đài Loan
Shihlin là thương hiệu đến từ Đài Loan với lịch sử hơn 70 năm hình thành và phát triển (từ năm 1955). Sản phẩm mang lại hiệu suất vận hành tương đương Mitsubishi Electric, nhưng giúp doanh nghiệp tối ưu chi phí đầu tư một cách đáng kể.

✅ Công nghệ đồng bộ từ Mitsubishi
Biến tần Shihlin được phát triển trên nền tảng công nghệ Mitsubishi – tập đoàn hiện là cổ đông lớn nhất với tỷ lệ sở hữu 21,16%. Các tính năng cốt lõi như điều khiển vector, bảo vệ quá tải và truyền thông công nghiệp đều tuân thủ tiêu chuẩn kỹ thuật Mitsubishi, đảm bảo hệ thống hoạt động ổn định, bền bỉ và đáng tin cậy.

✅ Dịch vụ kỹ thuật và hậu mãi chuyên nghiệp
GAC hỗ trợ tư vấn và chuyển đổi thay thế tương đương nhanh chóng từ các dòng Mitsubishi FR-D700, FR-E700 sang biến tần Shihlin, đảm bảo đúng thông số kỹ thuật, không ảnh hưởng đến cấu trúc hệ thống và hạn chế tối đa thời gian dừng máy.

Gói “Dịch vụ vượt trội” độc quyền từ GAC tại thị trường Việt Nam

Nhằm gia tăng hiệu quả đầu tư và đảm bảo vận hành ổn định cho doanh nghiệp, GAC triển khai gói dịch vụ hỗ trợ toàn diện, bao gồm:

Bảo hành lên đến 3 năm: Cam kết bảo hành đầy đủ mọi lỗi kỹ thuật phát sinh trong suốt quá trình sử dụng, giúp khách hàng hoàn toàn yên tâm về chất lượng thiết bị.
Miễn phí lắp đặt trong bán kính 60 km: Đội ngũ kỹ sư chuyên môn cao, triển khai nhanh chóng, linh hoạt, đảm bảo hệ thống đi vào hoạt động ổn định ngay từ đầu.
Đào tạo kỹ thuật 1:1 hoàn toàn miễn phí: Hướng dẫn trực tiếp và thực tế, giúp kỹ thuật viên nắm vững nguyên lý, cấu hình và khai thác tối đa hiệu suất của thiết bị.

bien-tan-weg — Đội ngũ kỹ sư giỏi, tận tâm chuyên nghiệp tại hai miền Nam & Bắc

Xem thêm: Các dòng sản phẩm biến tần Shihlin – tại đây

Với bề dày thương hiệu hơn 70 năm cùng khả năng thay thế tương thích linh hoạt cho các dòng biến tần phổ biến như Mitsubishi, LS, Delta và WEG, biến tần Shihlin không chỉ dừng lại ở vai trò điều khiển tốc độ động cơ. Đây là giải pháp chiến lược giúp doanh nghiệp tối ưu ngân sách đầu tư, nâng cao hiệu suất vận hành và đảm bảo sự ổn định, bền vững cho toàn bộ dây chuyền sản xuất.

Quý khách hàng vui lòng liên hệ Công ty Cổ phần Tự động hóa Toàn Cầu (GAC) để nhận báo giá ưu đãi cùng các chương trình khuyến mãi và quà tặng hấp dẫn từ thương hiệu Shihlin.
