Biến tần Veichi AC70E là dòng biến tần công suất nhỏ, hiệu suất cao, từng được sử dụng rộng rãi trong các ứng dụng tải nhẹ như máy đóng gói, dệt may,… Tuy sở hữu nhiều ưu điểm nổi bật, nhưng theo cập nhật mới nhất, sản phẩm này đã chính thức ngừng sản xuất trên thị trường. Nội dung dưới đây cung cấp tổng quan và bảng thông số kỹ thuật chi tiết của AC70E, giúp kỹ sư có cơ sở tham khảo, đối chiếu và lựa chọn giải pháp thay thế phù hợp.
I. Veichi – Thương hiệu biến tần Trung Quốc
1. Giới thiệu về Suzhou VEICHI Electric
Suzhou VEICHI Electric Co., Ltd., một nhà sản xuất thiết bị tự động hóa công nghiệp của Trung Quốc. Theo giới thiệu chính thức của hãng, VEICHI phát triển các dòng biến tần, servo, PLC, HMI, giải pháp năng lượng xanh và nhiều thiết bị điều khiển công nghiệp khác, trong đó mảng inverter/VFD là một trong những lĩnh vực cốt lõi. Hãng cho biết sản phẩm VEICHI được ứng dụng rộng trong nhiều ngành như nâng hạ, máy công cụ, dầu khí, nhựa, dệt, in bao bì, khai khoáng và xử lý nước.
2.Tổng quan về biến tần Veichi AC70E

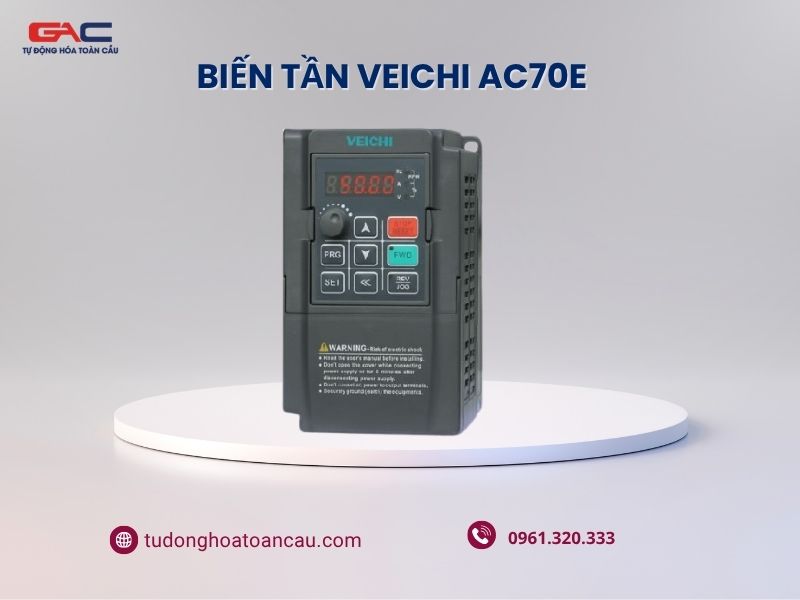

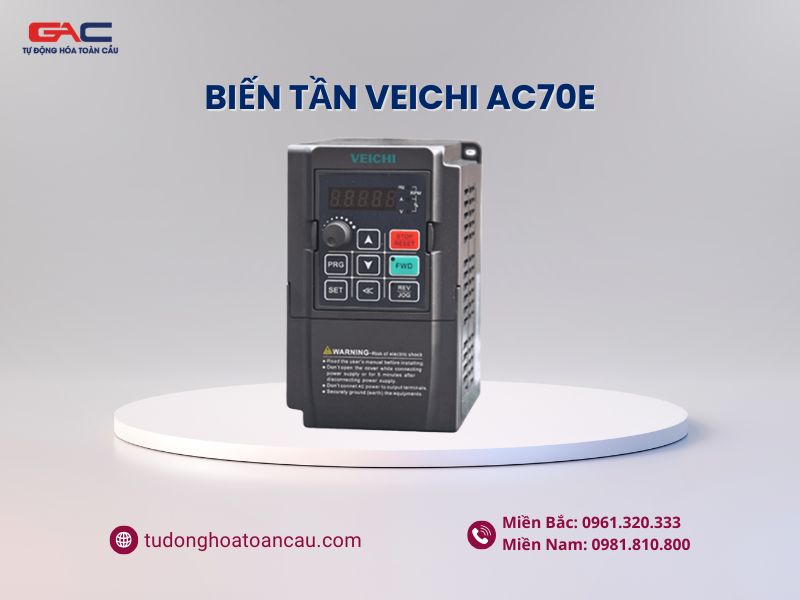

Veichi AC70E được định vị là dòng biến tần đa năng, sở hữu thiết kế nhỏ gọn nhưng vẫn đảm bảo khả năng đáp ứng nhanh và độ bền cao. Thiết bị chuyên dùng cho các động cơ công suất nhỏ với những đặc điểm nổi bật sau:
-
- Hiệu suất vận hành: Được tối ưu để đạt mô-men xoắn lớn ở tốc độ thấp, hỗ trợ khởi động êm và dải điều chỉnh tốc độ rộng.
- Tính năng tích hợp: Trang bị PLC cơ bản (lập trình I/O), điều khiển PID, truyền thông RS485 và chức năng điều khiển đa bơm
*Bảng thông số kỹ thuật nổi bật của biến tần Veichi AC70E
| Đặc tính kĩ thuật | Thông số kỹ thuật |
| Nguồn điện cấp | 1 pha 220V / 3 pha 380V (±15% điện áp, ±5% tần số) |
| Tần số đầu ra | 0 – 400Hz (độ chính xác ±0.5%) |
| Độ phân giải tần số | Bàn phím: 0.01Hz
Analog: 0.2Hz |
| Khả năng quá tải | 150%/60s, 180%/2s, 200% tức thời |
| Thời gian tăng/giảm tốc | 0.1s – 6500s |
| Nguồn đặt tần số | Bàn phím, Analog (0–10V / 4–20mA), RS485 |
| Chức năng tiêu chuẩn | PID, điều chỉnh sóng mang, bắt tốc, nhảy tần, bù mô-men, đa cấp tốc độ |
| Ngõ ra | Relay, Analog (0–10V / 4–20mA), xung |
| Bảo vệ | Quá áp, thấp áp, quá dòng, quá tải, giới hạn dòng, quá nhiệt |
| Môi trường hoạt động | IP20, -10°C ~ 45°C, độ ẩm < 95% |
| Lắp đặt & làm mát | Lắp trong nhà (<1000m), làm mát bằng quạt cưỡng bức |
II. Bảng giá biến tần Veichi mới nhất năm 2026
Xem đầy đủ bảng giá biến tần Veichi: Đang cập nhập….
>>> NHẬN BẢNG GIÁ CHIẾT KHẤU VÀ NHIỀU ƯU ĐÃI LIÊN HỆ:
Miền Bắc:
Miền Nam:
III. Hướng dẫn cài đặt biến tần Veichi AC70E
1. Sơ đồ đấu nối biến tần Veichi AC70E
* Sơ đồ đấu nối cấp nguồn và động cơ
Sơ đồ đấu nối biến tần Veichi AC70E, điện trở xả nối với chân + và PB
* Ý nghĩa các chân đấu nối động lực:
| Ký hiệu chân động lực | Ý nghĩa |
| R/L1 – S/L2 – T/L3 | Chân đấu nối với nguồn điện 3 pha (1 pha) |
| U/T1 – V/T2 – W/T3 | Chân đấu nối với động cơ 3 pha không đồng bộ |
| Chân nối đất (tiếp địa) |
* Sơ đồ đấu nối dây điều khiển cho biến tần AC70E
* Ý nghĩa các chân điều khiển của biến tần AC70E
| Loại ngõ tín hiệu | Ký hiệu trên biến tần | Tính năng |
| Tín hiệu số ngõ vào | X1 | Động cơ quay thuận |
| X2 | Động cơ quay nghịch | |
| X3 | Chạy JOG thuận | |
| X4 | Chạy Jog nghịch | |
| X5 | Dừng tự do động cơ | |
| X6 | Reset lỗi | |
| COM | Chân chung | |
| Tín hiệu analog ngõ vào | 10V | 10.5V |
| AS | Chân đầu vào analog dòng | |
| VS | Chân đầu vào analog áp | |
| GND | Chân chung tín hiệu analog | |
| Tín hiệu analog ra | AO | Chân đầu ra analog |
| Ngõ ra Relay | TA | Ngõ ra Relay đa chức năng.
TA-TC tiếp điểm thường hở |
| TC | ||
| Ngõ truyền thông | Truyền thông RS485 | |
| A+ | ||
| B- |
Chú ý: Tuyệt đối không nối ngắn mạch chân 24V với chân COM
2. Hướng dẫn cài đặt thông số biến tần Veichi AC70E
* Các thông số cơ bản cài đặt biến tần AC70E
| Thông số | Ý nghĩa |
| E-64 | Reset về mặc định |
| E-01 | Chọn kênh điều khiển chạy dừng |
| E-02 | Chọn kênh điều khiển tần số |
| E-13 | Thời gian tăng tốc |
| E-14 | Thời gian giảm tốc |
| E-09 | Tần số tối đa |
| E-10 | Tần số giới hạn trên |
| H-52 | Công suất định mức động cơ |
| H-53 | Tần số định mức động cơ |
| H-54 | Tốc độ định mức động cơ |
| H-55 | Điện áp định mức động cơ |
| H-56 | Dòng định mức động cơ |
Bảng thông số cài đặt biến tần Veichi AC70E
* Cài đặt biến tần Veichi AC70E theo các chế độ thông dụng
Chạy dừng bằng bàn phím biến tần, thay đổi tốc độ bằng chiết áp có sẵn
| Thông số | Giá trị | Ý nghĩa |
| E-01 | 0 | Chạy dừng bằng bàn phím |
| E-02 | 1 | Thay đổi tốc độ bằng chiết áp có sẵn |
Chạy dừng bằng bàn phím biến tần, thay đổi tốc độ bằng chiết áp ngoài
| Giá trị | Ý nghĩa | |
| E-01 | 0 | Chạy dừng bằng bàn phím |
| E-02 | 2 | Thay đổi tốc độ bằng chiết áp ngoài (VS1) |
- Sơ đồ đấu nối chiết áp vào biến tần:
Chân số 2 của chiết áp nối vào chân VS1. Nếu giá trị chiết áp ngược chiều tăng giảm thì chỉ cần đảo 2 chân 10V và GND.
Chạy dừng bằng công tắc chuyển mạch ngoài, thay đổi tốc độ bằng chiết áp ngoài
| Giá trị | Ý nghĩa | |
| E-01 | 1 | Chạy dừng bằng bàn phím |
| E-02 | 2 | Thay đổi tốc độ bằng chiết áp ngoài (VS1) |
Sơ đồ đấu nối chân công tắc chuyển mạch chạy thuận ngược vào biến tần, chiết áp đấu tương tự như trường hợp trên:
3. Các thông số cơ bản khác
* Reset biến tần
Để reset biến tần Veichi AC70E, chúng ta cài tham số E-64 bằng 1
| Thông số | Giá trị | Ý nghĩa |
| E-64 | 1 | Reset các thông số về mặc định |
* Thay đổi thời gian tăng giảm tốc:
| Thông số | Mặc định | Ý nghĩa |
| E-13 | Tùy model | Thời gian tăng tốc |
| E-14 | Tùy model | Thời gian giảm tốc |
* Thay đổi tần số tối đa:
Để cài tăng giảm tốc độ biến tần veichi AC70E, các bạn cài đặt thông số cho E-9 và E-10
| Thông số | Mặc định | Ý nghĩa |
| E-9 | 50Hz | Tần số tối đa |
| E-10 | 50Hz | Giới hạn trên tần số |
Ví dụ: Để biến tần chạy lên 60Hz, chúng ta cần cài cả E-9 và E-10 lên 60Hz. Tuy nhiên chúng ta không nên cài quá cao so với tần số định mức ghi trên mác động cơ. Động cơ sẽ nóng và có thể bị hỏng.
IV. Bảng mã lỗi biến tần Veichi thường gặp & Cách khắc phục
Trong quá trình sử dụng, không thể tránh khỏi các lỗi kỹ thuật. Dưới đây là bảng tra cứu nhanh:
| Mã lỗi | Tên lỗi | Nguyên nhân tiềm ẩn | Giải pháp |
| E.OC1/2/3 | Quá dòng | Tải quá nặng, thời gian tăng tốc ngắn | Tăng thời gian tăng tốc, kiểm tra cơ cấu cơ khí |
| E.OV1/2/3 | Quá áp | Thời gian giảm tốc quá ngắn, điện áp lưới cao | Tăng thời gian giảm tốc, lắp điện trở xả |
| E.LU | Thấp áp | Nguồn cấp không đủ, mất pha đầu vào | Kiểm tra nguồn điện lưới |
| E.OH1/2 | Quá nhiệt | Quạt hỏng, bụi bẩn bám vào tản nhiệt | Vệ sinh biến tần, thay quạt |
| E.OL1/2 | Quá tải | Động cơ bị kẹt, chọn biến tần sai công suất | Kiểm tra tải, nâng cấp công suất biến tần |
Khi biến tần báo lỗi, đừng vội vàng reset ngay. Hãy thực hiện theo quy trình chuyên gia sau:
-
- Ghi lại mã lỗi: Quan sát màn hình hiển thị mã lỗi gì (E.xx).
- Kiểm tra ngoại vi: Kiểm tra xem động cơ có nóng không, bạc đạn có bị kẹt không, dây dẫn có bị lỏng không.
- Đo đạc: Dùng đồng hồ đo điện áp nguồn cấp và điện áp ngõ ra (nếu có thể).
- Kiểm tra lịch sử lỗi: Xem lại các lỗi gần nhất trong bộ nhớ của biến tần để tìm ra tính quy luật.
