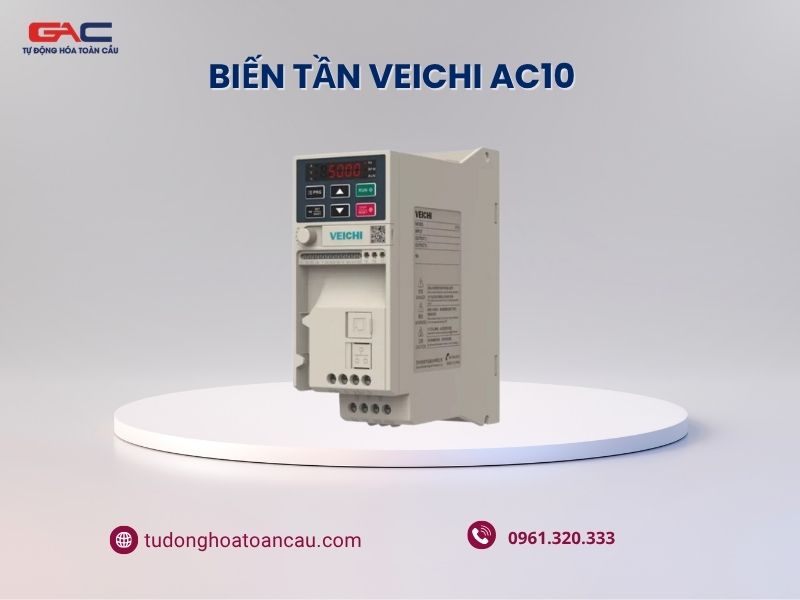

Biến tần Veichi AC10 là dòng biến tần cơ bản (mini) thuộc phân khúc phổ thông của thương hiệu Veichi. Sản phẩm được thiết kế hướng đến sự tối ưu về chi phí nhưng vẫn đảm bảo hiệu năng ổn định, thao tác đơn giản và dễ sử dụng cho người dùng.

Nhờ thiết kế nhỏ gọn và tính linh hoạt cao, dòng biến tần này đặc biệt phù hợp cho các ứng dụng công suất nhỏ như máy móc đơn giản, hệ thống bơm nước và quạt  trong công nghiệp và dân dụng.

I. Veichi – Thương hiệu biến tần Trung Quốc

1. Giới thiệu về Suzhou VEICHI Electric

Suzhou VEICHI Electric Co., Ltd., một nhà sản xuất thiết bị tự động hóa công nghiệp của Trung Quốc. Theo giới thiệu chính thức của hãng, VEICHI phát triển các dòng biến tần, servo, PLC, HMI, giải pháp năng lượng xanh và nhiều thiết bị điều khiển công nghiệp khác, trong đó mảng inverter/VFD là một trong những lĩnh vực cốt lõi. Hãng cho biết sản phẩm VEICHI được ứng dụng rộng trong nhiều ngành như nâng hạ, máy công cụ, dầu khí, nhựa, dệt, in bao bì, khai khoáng và xử lý nước.

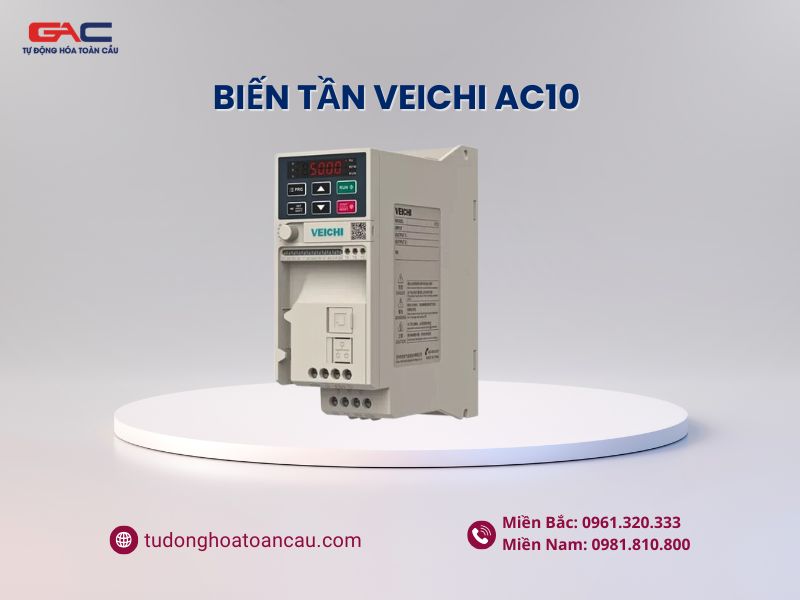

2. Tổng quan về biến tần Veichi AC10

• • Thiết kế hiện đại, tối ưu không gian lắp đặt: Biến tần Veichi AC10 được phát triển trên nền tảng công nghệ hiện đại, tối ưu cả phần cứng và phần mềm nhằm nâng cao hiệu quả điều khiển động cơ.

  • Độ tin cậy cao, vận hành ổn định: AC10 được xây dựng theo hệ thống quản lý R&D tiên tiến (PLM), đảm bảo quá trình thiết kế và kiểm tra đạt độ chính xác cao. Nhờ đó, thiết bị vận hành ổn định, bền bỉ và phù hợp với các ứng dụng công nghiệp yêu cầu độ tin cậy lâu dài.

  • Hoạt động bền bỉ, bảo vệ toàn diện: Biến tần có khả năng làm việc ở nhiệt độ lên đến 50°C mà vẫn duy trì hiệu suất. Đồng thời, thiết bị được trang bị đầy đủ các chức năng bảo vệ như quá dòng, quá áp và giới hạn dòng theo thời gian thực, giúp đảm bảo an toàn cho động cơ và toàn bộ hệ thống.



* Bảng thông số kỹ thuật nổi bật Veichi AC10

Đặc tính kỹ thuật	Thông số kỹ thuật
Dải công suất	0.4kW – 22kW (Hỗ trợ điện áp 1 pha 220V, 3 pha 220V và 3 pha 380V)
Tần số đầu ra	0 ~ 600Hz
Chế độ điều khiển	Điều khiển điện áp/tần số (V/F) Điều khiển Vector không có PG
Mô-men khởi động	Đạt mức 150% mô-men định mức tại tần số 0.5Hz
Khả năng chịu quá tải	150% trong 89s, 180% trong 10s và lên đến 200% trong 3s (đối với model T3)
Giao tiếp & Cài đặt	Hỗ trợ Modbus RTU (RS485),điều khiển PID, đa tốc độ, cài đặt qua Analog hoặc Digital
Tính năng bảo vệ	Quá dòng, quá áp, thấp áp, quá tải, quá nhiệt, mất pha đầu vào/đầu ra. Không giảm công suất ở nhiệt độ môi trường 50℃

II. Bảng giá biến tần Veichi mới nhất năm 2026

Xem đầy đủ bảng giá biến tần Veichi: Đang cập nhập….

>>> NHẬN BẢNG GIÁ CHIẾT KHẤU VÀ NHIỀU ƯU ĐÃI LIÊN HỆ:

III.Hướng dẫn cài đặt biến tần Veichi AC10

1. Sơ đồ đấu nối biến tần Veichi AC10

* Sơ đồ đấu nối cấp nguồn và động cơ cho biến tần Veichi AC10

Đầu nối đầu vào và đầu ra cho biến tần và động cơ với mã biến tần AC10-T3 – đầu vào 3 pha 380V

Đầu nối đầu vào và đầu ra cho biến tần và động cơ với mã biến tần AC10- S2 – đầu vào 1 pha 220V

Điện trở xả sẽ nối với chân P và PB.

* Ý nghĩa các chân đấu nối động lực:

Ký hiệu chân động lực	Ý nghĩa
R/L1 – S/L2 – T/L3	Chân đấu nối với nguồn điện 3 pha (1 pha)
U/T1 – V/T2 – W/T3	Chân đấu nối với động cơ 3 pha không đồng bộ
	Chân nối đất (tiếp địa)

* Sơ đồ đấu nối dây điều khiển biến tần AC10

* Ý nghĩa các chân điều khiển của biến tần AC10

Loại ngõ tín hiệu	Ký hiệu trên biến tần	Tính năng
Tín hiệu số ngõ vào	X1	Động cơ quay thuận
	X2	Động cơ quay nghịch
	X3	Chạy JOG thuận
	X4	Chạy JOG ngược
	Y	Chân xung đầu ra
Tín hiệu analog ngõ vào	+10V	10.5V
	AI	Đầu vào analog 1
	GND	Chân chung tín hiệu điều khiển
Ngõ ra Relay	TA	Ngõ ra Relay đa chức năng. TA-TC tiếp điểm thường hở TB – TC thường đóng
	TB
	TC
Ngõ truyền thông		Truyền thông RS485
	A+
	B-

Chú ý:

Tuyệt đối không ngắn mạch chân 24V và chân GND

2. Cài đặt thông số biến tần Veichi AC10

* Các thông số cơ bản cài đặt biến tần AC10

Thông số	Ý nghĩa
F00.03	Reset về mặc định
F01.01	Chọn kênh điều khiển chạy dừng
F01.02	Chọn kênh điều khiển tần số
F01.22	Thời gian tăng tốc
F01.23	Thời gian giảm tốc
F01.10	Tần số tối đa
F01.12	Tần số giới hạn trên
F02.02	Công suất định mức động cơ
F02.03	Tần số định mức động cơ
F02.04	Tốc độ định mức động cơ
F02.05	Điện áp định mức động cơ
F02.06	Dòng định mức động cơ

Bảng thông số cài đặt biến tần Veichi AC10

* Cài đặt biến tần Veichi AC10 theo các chế độ thông dụng

 Chạy dừng bằng bàn phím biến tần, thay đổi tốc độ bằng chiết áp có sẵn

Thông số	Giá trị	Ý nghĩa
F01.01	0	Chạy dừng bằng bàn phím
F01.02	1	Thay đổi tốc độ bằng chiết áp có sẵn

 Chạy dừng bằng bàn phím biến tần, thay đổi tốc độ bằng chiết áp ngoài

Thông số	Giá trị	Ý nghĩa
F01.01	0	Chạy dừng bằng bàn phím
F01.02	2	Thay đổi tốc độ bằng chiết áp ngoài (AI)

* Sơ đồ đấu nối chiết áp vào biến tần:

Chân số 2 của chiết áp nối vào chân AI. Nếu giá trị chiết áp ngược chiều tăng giảm thì chỉ cần đảo 2 chân +10V và GND.

Chạy dừng bằng công tắc chuyển mạch ngoài, thay đổi tốc độ bằng chiết áp ngoài

Thông số	Giá trị	Ý nghĩa
F01.01	1	Chạy dừng bằng chuyển mạch ngoài
F01.02	2	Thay đổi tốc độ bằng chiết áp ngoài (AI1)

Sơ đồ đấu nối chân công tắc chuyển mạch chạy thuận ngược vào biến tần, chiết áp đấu tương tự như trường hợp trên:

3. Hướng dẫn cài đặt các thông số cơ bản biến tần Veichi AC10

* Reset biến tần

Để reset biến tần Veichi AC10, chúng ta cài tham số F00.03 bằng 22

Thông số	Giá trị	Ý nghĩa
F00.03	22	Reset các thông số về mặc định

* Thay đổi thời gian tăng giảm tốc:

Thông số	Mặc định	Ý nghĩa
F01.22	6s	Thời gian tăng tốc
F01.23	6s	Thời gian giảm tốc

* Thay đổi tần số tối đa:

Thông số	Mặc định	Ý nghĩa
F01.10	50Hz	Tần số tối đa
F01.12	50Hz	Giới hạn trên tần số

Ví dụ: để biến tần chạy lên 60Hz, chúng ta cần cài cả F01.10 và F01.12 lên 60Hz. Tuy nhiên không nên cài quá cao so với tần số định mức ghi trên mác động cơ. Động cơ sẽ nóng và có thể bị hỏng.

IV. Bảng mã lỗi biến tần Veichi thường gặp & Cách khắc phục

Trong quá trình sử dụng, không thể tránh khỏi các lỗi kỹ thuật. Dưới đây là bảng tra cứu nhanh:

Mã lỗi	Tên lỗi	Nguyên nhân tiềm ẩn	Giải pháp
E.OC1/2/3	Quá dòng	Tải quá nặng, thời gian tăng tốc ngắn	Tăng thời gian tăng tốc, kiểm tra cơ cấu cơ khí
E.OV1/2/3	Quá áp	Thời gian giảm tốc quá ngắn, điện áp lưới cao	Tăng thời gian giảm tốc, lắp điện trở xả
E.LU	Thấp áp	Nguồn cấp không đủ, mất pha đầu vào	Kiểm tra nguồn điện lưới
E.OH1/2	Quá nhiệt	Quạt hỏng, bụi bẩn bám vào tản nhiệt	Vệ sinh biến tần, thay quạt
E.OL1/2	Quá tải	Động cơ bị kẹt, chọn biến tần sai công suất	Kiểm tra tải, nâng cấp công suất biến tần

Khi biến tần báo lỗi, đừng vội vàng reset ngay. Hãy thực hiện theo quy trình chuyên gia sau:

• •  Ghi lại mã lỗi: Quan sát màn hình hiển thị mã lỗi gì (E.xx).
  •  Kiểm tra ngoại vi: Kiểm tra xem động cơ có nóng không, bạc đạn có bị kẹt không, dây dẫn có bị lỏng không.
  •  Đo đạc: Dùng đồng hồ đo điện áp nguồn cấp và điện áp ngõ ra (nếu có thể).
  •  Kiểm tra lịch sử lỗi: Xem lại các lỗi gần nhất trong bộ nhớ của biến tần để tìm ra tính quy luật.
