Dự Án Lắp Biến Tần Shihlin Cho Máy Trộn Ở Ba Vì

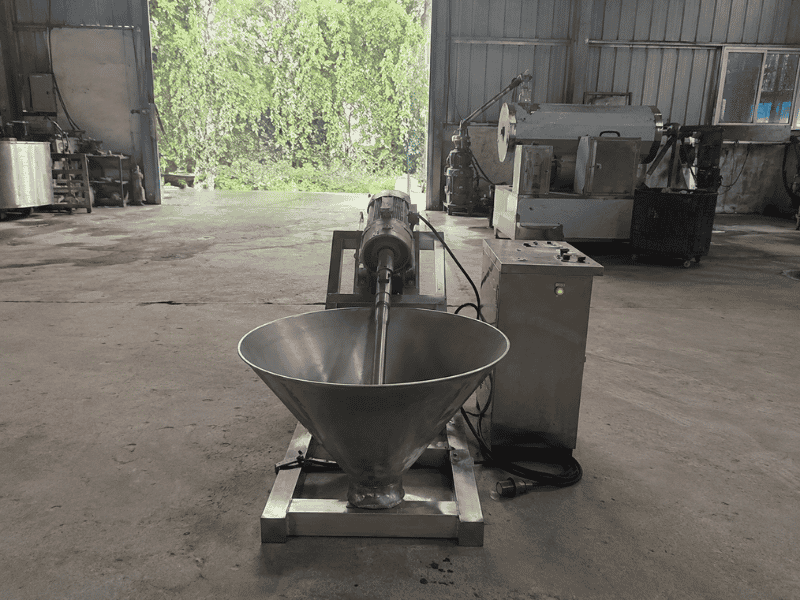

Thiết bị của khách hàng trong dự án là dạng máy trộn bồn phễu bằng inox, sử dụng động cơ đặt trên khung để dẫn động trục trộn bên trong bồn. Khi lượng nguyên liệu và lực cản thay đổi theo từng mẻ, động cơ cần khởi động đủ êm, duy trì tốc độ ổn định và hạn chế tình trạng tăng dòng khi tải nặng. Nếu máy chỉ chạy trực tiếp ở một tốc độ cố định, người vận hành khó điều chỉnh mức độ đảo trộn, trong khi trục, khớp nối và khung đỡ có thể chịu va đập lớn lúc bắt đầu hoặc dừng máy.

Vấn đề đặt ra đối với máy trộn dạng bồn phễu

Trục trộn làm việc trực tiếp trong bồn nên lực cản phụ thuộc vào lượng vật liệu, độ đặc, độ ẩm và trạng thái phân bố nguyên liệu. Tải có thể tăng ngay khi khởi động, thay đổi trong quá trình đảo trộn hoặc tăng đột ngột khi vật liệu dồn cục. Với máy trộn, khả năng kiểm soát tốc độ và mô-men ảnh hưởng trực tiếp đến độ ổn định của quá trình cũng như áp lực cơ khí lên hệ truyền động.

• Dòng khởi động tăng cao: Khởi động trực tiếp khi trong bồn có nguyên liệu khiến động cơ phải thắng lực cản lớn ngay lập tức, dễ gây sụt áp hoặc làm thiết bị bảo vệ tác động.
• Rung giật khi bắt đầu chạy: Mô-men xuất hiện đột ngột truyền lên trục, khớp nối, vòng bi và khung máy, làm tăng va đập cơ khí.
• Tốc độ trộn thiếu linh hoạt: Một mức tốc độ cố định khó đáp ứng đồng thời giai đoạn khởi động, đảo trộn và hoàn tất mẻ.
• Tải thay đổi trong quá trình vận hành: Khi nguyên liệu phân bố không đều hoặc lực cản tăng, dòng động cơ có thể biến động và dẫn đến quá tải.
• Khó dừng máy êm: Trục trộn và lượng vật liệu còn trong bồn tạo quán tính, khiến việc dừng đột ngột gây áp lực lên cơ cấu truyền động.

Giải pháp lắp Biến tần Shihlin cho máy trộn

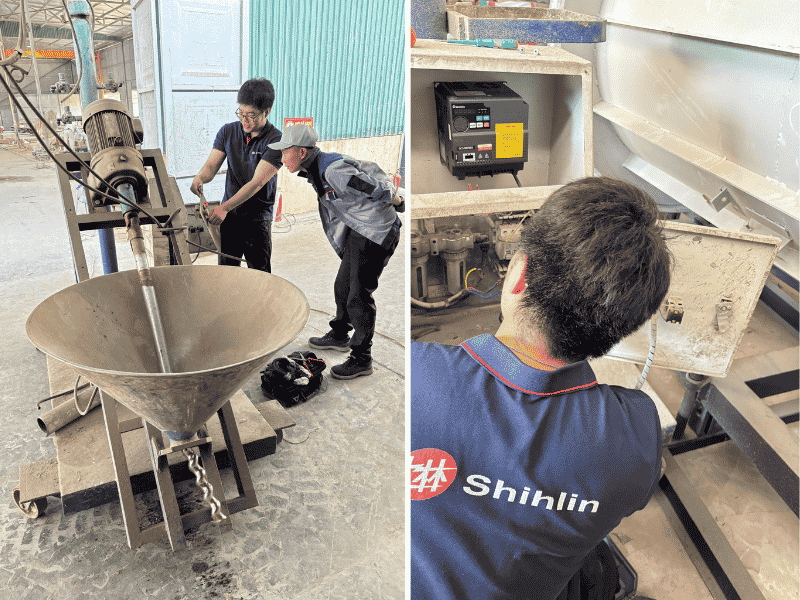

Tự Động Hóa Toàn Cầu lắp Biến tần Shihlin SC3-043-5.5K vào mạch cấp nguồn cho động cơ trộn. Thiết bị điều chỉnh tần số và điện áp đầu ra, qua đó kiểm soát tốc độ quay của động cơ theo yêu cầu vận hành. Biến tần AC là một trong những nhóm thiết bị tự động hóa nhà máy được Shihlin Electric phát triển cho các ứng dụng điều khiển động cơ công nghiệp.

Công suất Biến tần được lựa chọn theo dòng định mức, đặc điểm tải và khả năng quá tải của động cơ. Trước khi đấu nối, kỹ thuật viên kiểm tra nguồn điện, dây dẫn, thiết bị đóng cắt, tiếp địa và tình trạng động cơ. Mạch điều khiển được bố trí phù hợp để người vận hành thực hiện chạy, dừng và thay đổi tốc độ mà không phải thay đổi kết cấu bồn hoặc trục trộn.

Các thông số động cơ, thời gian tăng tốc, giảm tốc, tần số làm việc và giới hạn bảo vệ được cài đặt theo chu trình thực tế. Máy được chạy thử từ không tải đến có tải, đồng thời theo dõi chiều quay, dòng điện, độ rung và phản ứng của hệ thống khi thay đổi tốc độ.

• Điều chỉnh tốc độ trục trộn: Tốc độ được thiết lập theo lượng nguyên liệu và yêu cầu đảo trộn thay vì chỉ vận hành tại một mức cố định.
• Khởi động theo đường dốc: Động cơ tăng tốc từng bước, góp phần hạn chế dòng điện tăng đột ngột và giảm va đập cơ khí.
• Dừng máy có kiểm soát: Thời gian giảm tốc được cài đặt phù hợp với quán tính của trục và vật liệu trong bồn.
• Giám sát trạng thái vận hành: Thông tin chạy và cảnh báo hỗ trợ người vận hành nhận biết tình trạng của hệ thống.
• Bảo vệ động cơ: Các chức năng liên quan đến quá dòng, quá tải, quá áp, thấp áp và nhiệt độ được cấu hình theo thiết bị cùng điều kiện làm việc.

Quy trình triển khai dự án

Bước 1. Khảo sát hiện trạng: Kỹ thuật viên kiểm tra bồn trộn, trục, động cơ, nguồn điện, mạch điều khiển và phương thức vận hành đang sử dụng.

Bước 2. Phân tích đặc điểm tải: Chế độ khởi động, mức biến động khi có nguyên liệu, thời gian chạy mỗi mẻ và yêu cầu điều chỉnh tốc độ được đánh giá trước khi lựa chọn phương án.

Bước 3. Lựa chọn thiết bị: Biến tần, dây dẫn và thiết bị bảo vệ được lựa chọn phù hợp với dòng định mức, tải trộn và điều kiện lắp đặt tại máy.

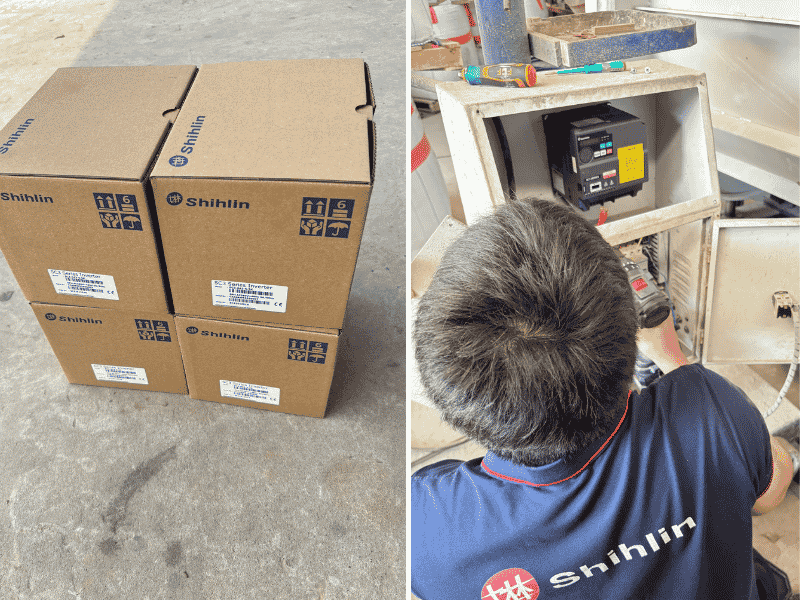

Bước 4. Đấu nối và cài đặt: Kỹ thuật viên cải tạo mạch động lực, mạch điều khiển, nhập thông số động cơ và thiết lập thời gian tăng giảm tốc.

Bước 5. Chạy thử và bàn giao: Máy được kiểm tra ở nhiều mức tốc độ, sau đó vận hành có tải và hướng dẫn người sử dụng theo dõi trạng thái, cảnh báo.

Lợi ích sau khi ứng dụng giải pháp

Việc lắp Biến tần Shihlin cho máy trộn xử lý trực tiếp những hạn chế của phương án khởi động trực tiếp và chạy tốc độ cố định. Động cơ được điều khiển phù hợp hơn với tải thực tế, trong khi quá trình tăng tốc, giảm tốc và thay đổi tốc độ trở nên chủ động hơn.

• Hạn chế dòng khởi động: Động cơ tăng tốc có kiểm soát, góp phần giảm hiện tượng sụt áp và tác động lên hệ thống điện.
• Giảm va đập cơ khí: Mô-men được đưa lên theo đường dốc, hỗ trợ bảo vệ trục, khớp nối, vòng bi và khung đỡ.
• Điều chỉnh tốc độ linh hoạt: Người vận hành có thể lựa chọn tốc độ phù hợp với từng mức tải hoặc từng giai đoạn của mẻ trộn.
• Ổn định hơn khi tải biến động: Biến tần hỗ trợ kiểm soát động cơ khi lực cản trên trục thay đổi trong quá trình đảo trộn.
• Thuận tiện cho bảo trì: Trạng thái hiển thị và mã cảnh báo giúp kỹ thuật viên khoanh vùng nguyên nhân nhanh hơn khi máy dừng.
• Góp phần sử dụng điện hợp lý: Động cơ vận hành theo tốc độ cần thiết thay vì luôn duy trì tốc độ cố định. Hiệu quả thực tế phụ thuộc vào đặc điểm tải và thời gian chạy máy.

Vì sao lựa chọn Tự Động Hóa Toàn Cầu?

Giải pháp được triển khai theo hướng đồng bộ giữa thiết bị điện, đặc điểm tải và kết cấu máy đang có. Tự Động Hóa Toàn Cầu thực hiện từ khảo sát đến chạy thử, giúp Biến tần phù hợp với điều kiện vận hành thay vì chỉ lắp đặt như một thiết bị độc lập.

• Khảo sát trực tiếp tại máy: Kiểm tra động cơ, nguồn điện, cơ cấu trộn và nhu cầu sử dụng trước khi xây dựng phương án.
• Phân tích đúng đặc điểm tải: Việc chọn thiết bị và cài đặt được thực hiện theo lực cản, chu trình chạy và yêu cầu khởi động của máy trộn.
• Thi công đồng bộ: Đấu nối, cải tạo mạch, cài đặt thông số và chạy thử được phối hợp trong cùng một quy trình.
• Ưu tiên tận dụng thiết bị hiện có: Giải pháp hạn chế thay đổi không cần thiết đối với bồn, trục và khung cơ khí.
• Hướng dẫn và hỗ trợ kỹ thuật: Người sử dụng được hướng dẫn vận hành, điều chỉnh tốc độ và nhận biết cảnh báo cơ bản sau bàn giao.
