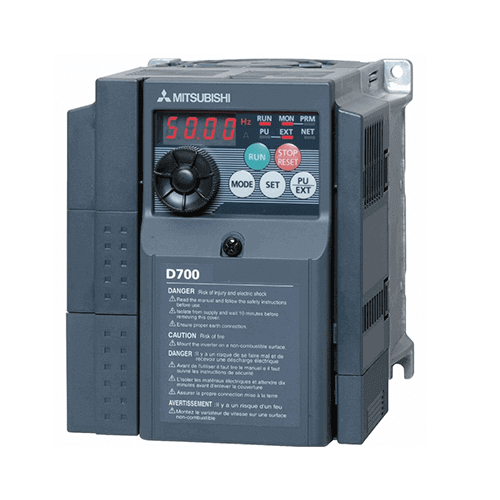

Biến tần Mitsubishi FR-D700 là dòng biến tần phổ thông của Mitsubishi Electric (Nhật Bản), được thiết kế cho các ứng dụng điều khiển động cơ công suất nhỏ và trung bình. Thiết bị nổi bật với khả năng vận hành ổn định, độ bền cao và dễ cài đặt. Nhờ chất lượng tiêu chuẩn Nhật Bản, FR-D700 được nhiều doanh nghiệp lựa chọn trong các hệ thống tự động hóa công nghiệp.

1. Giới thiệu thương hiệu Mitsubishi Electric – Thương hiệu hàng đầu Nhật Bản

Mitsubishi Electric là tập đoàn công nghệ và công nghiệp hàng đầu của Nhật Bản, được thành lập từ năm 1921. Với hơn một thế kỷ phát triển, hãng đã khẳng định vị thế toàn cầu trong các lĩnh vực như tự động hóa công nghiệp, thiết bị điện, điều khiển và giải pháp nhà máy thông minh. Các sản phẩm của Mitsubishi Electric, đặc biệt là dòng biến tần, được đánh giá cao nhờ độ bền vượt trội, độ chính xác cao và khả năng vận hành ổn định trong nhiều điều kiện môi trường khác nhau. Tại thị trường Việt Nam, biến tần Mitsubishi được nhiều doanh nghiệp tin tưởng lựa chọn nhờ chất lượng ổn định, tuổi thọ cao và khả năng đáp ứng tốt các yêu cầu của hệ thống tự động hóa hiện đại.

2. Tổng quan về biến tần Mitsubishi FR-D700

Nằm trong hệ sinh thái tự động hóa của hãng, biến tần Mitsubishi FR-D700 được định vị ở phân khúc thiết bị “siêu đơn giản – ứng dụng nhỏ”. Dòng sản phẩm này sở hữu nhiều đặc điểm cốt lõi nổi bật:

• Thiết kế tối ưu: Kích thước nhỏ gọn, giúp tối ưu hóa không gian lắp đặt cũng như chi phí đầu tư.
• Dễ dàng sử dụng: Thiết kế cực kỳ đơn giản, chỉ tập trung vào các chức năng cơ bản, giúp người dùng mới cũng có thể dễ dàng tiếp cận và cài đặt.
• Ứng dụng thực tiễn: FR-D700 là sự lựa chọn hoàn hảo nhất để điều khiển tốc độ và tiết kiệm năng lượng cho các hệ thống máy bơm, quạt nhỏ hoặc các loại máy móc cơ bản.

3 Thông số kỹ thuật nổi bật

4. Bảng giá Biến tần Mitsubishi FR-D700 chính hãng

Liên hệ

5 Hướng dẫn cài đặt Biến tần Mitsubishi FR-D700

5.1. Giới thiệu chức năng và yêu cầu an toàn

Biến tần Mitsubishi FR-D700 là thiết bị điều khiển tốc độ động cơ cảm ứng ba pha bằng cách thay đổi tần số và điện áp ngõ ra. Thiết bị tích hợp các chức năng bảo vệ quá dòng, quá áp, quá tải và hỗ trợ tiết kiệm năng lượng.

5.1.1 Điều kiện môi trường lắp đặt

• Lắp đặt trong nhà
• Nhiệt độ môi trường từ -10°C đến +50°C
• Độ ẩm dưới 90%RH, không ngưng tụ
• Không có khí ăn mòn, bụi kim loại hoặc dầu

5.1.2 Yêu cầu nguồn điện và động cơ

• Nguồn cấp đấu vào R/L1, S/L2, T/L3 (nguồn 3 pha)
• Hoặc R/L1, S/L2 (nguồn 1 pha)
• Ngõ ra U, V, W chỉ đấu với động cơ cảm ứng ba pha

5.1.3 Cảnh báo an toàn bắt buộc

• Không chạm vào thiết bị khi tay ướt
• Sau khi ngắt nguồn phải chờ ít nhất 10 phút, đảm bảo đèn LED tắt hoàn toàn
• Bắt buộc nối đất cho biến tần và động cơ

5.2. Sơ đồ đấu nối mạch động lực và điều khiển

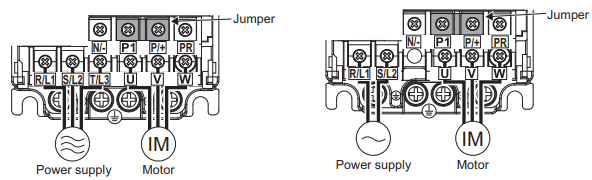

5.2.1 Đấu nối mạch động lực

• R/L1, S/L2, T/L3: Nguồn 3 pha cấp vào biến tần hoặc R/L1, S/L2 với nguồn 1 pha.
• U, V, W: Ngõ ra đấu với động cơ

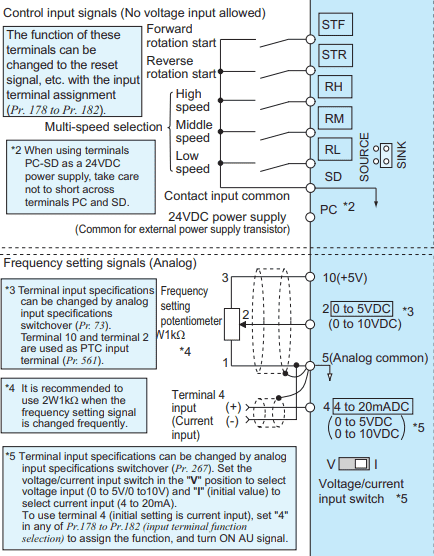

5.2.2 Đấu nối mạch điều khiển

Các chân điều khiển số

• STF: Chạy thuận
• STR: Chạy nghịch
• SD: Chân chung tín hiệu số

Các chân analog đặt tần số

• 10: Nguồn 5V
• 2: Ngõ vào áp
• 5: Chân chung analog

5.3. Trình tự cài đặt tham số và chế độ điều khiển

5.3.1 Cách truy cập và ghi tham số

• Nhấn MODE đến khi đèn PRM sáng
• Xoay núm để chọn tham số
• Nhấn SET để đọc hoặc ghi giá trị

5.3.2 Lựa chọn chế độ điều khiển

Pr. 14 – Load pattern selection
Đặt 1
Chế độ điều khiển V/f, phù hợp tải quạt và bơm

Chế độ General-purpose magnetic flux vector
Cung cấp mô-men khởi động lớn, phù hợp tải mô-men hằng số như băng tải

Pr. 60 – Energy saving control
Đặt 9
Điều khiển kích từ tối ưu nhằm tiết kiệm điện năng

5.3.3 Nhập thông số động cơ và Autotuning

Pr. 9 – Dòng điện định mức động cơ
Đặt theo nhãn động cơ
Bảo vệ quá tải động cơ

Pr. 71 – Applied motor
Đặt theo loại động cơ sử dụng

Pr. 80 – Motor capacity
Đặt theo công suất kW trên nhãn

Pr. 83 – Rated voltage
Đặt theo điện áp định mức

Pr. 84 – Rated frequency
Đặt theo tần số định mức

Pr. 96 – Autotuning
Đặt 1
Bắt đầu quá trình đo thông số tĩnh động cơ

5.4. Thiết lập vận hành cơ bản

Chạy và dừng bằng bàn phím

Pr. 79 – Operation mode select
Đặt 1
Chạy bằng phím RUN, dừng bằng STOP/RESET

Chạy và dừng bằng terminal

Pr. 79 – Operation mode select
Đặt 2
Chạy/dừng bằng tín hiệu STF hoặc STR

Kênh đặt tần số

• Bàn phím: Xoay núm và nhấn SET
• Analog:
  • Điện áp vào chân 2
  • Dòng vào chân 4

 Giới hạn và thời gian tăng giảm tốc

Pr. 1 – Tần số tối đa
Đặt theo yêu cầu ứng dụng

Pr. 2 – Tần số tối thiểu
Đặt theo yêu cầu ứng dụng

Pr. 7 – Thời gian tăng tốc
Đặt theo đặc tính tải

Pr. 8 – Thời gian giảm tốc
Đặt theo đặc tính tải
