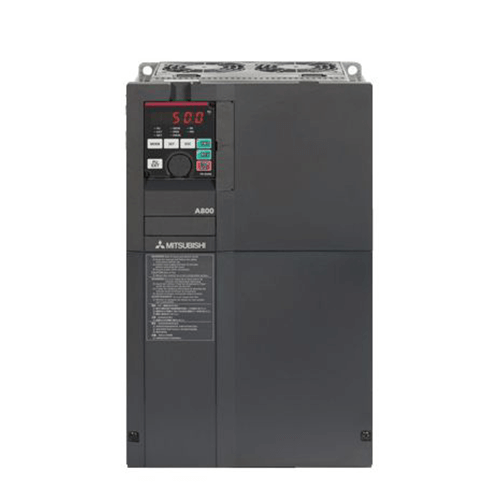

Biến tần Mitsubishi FR-A800 là dòng biến tần cao cấp thế hệ mới của Mitsubishi, được thiết kế cho các hệ thống tự động hóa và dây chuyền công nghiệp yêu cầu hiệu suất cao, độ chính xác và độ ổn định vượt trội. Thiết bị nổi bật với khả năng điều khiển động cơ mạnh mẽ, hỗ trợ nhiều phương thức điều khiển hiện đại và tích hợp truyền thông công nghiệp linh hoạt.

1. Giới thiệu thương hiệu Mitsubishi Electric

Mitsubishi Electric là tập đoàn công nghiệp và công nghệ hàng đầu Nhật Bản, với lịch sử phát triển từ năm 1921. Các sản phẩm biến tần của hãng luôn được thế giới công nhận qua các tiêu chuẩn khắt khe về độ bền, tính chính xác và sự ổn định cao. Tại thị trường Việt Nam, biến tần Mitsubishi là lựa chọn tin cậy hàng đầu cho các dây chuyền sản xuất, hệ thống tự động hóa và các nhà máy công nghiệp.

2. Tổng quan về biến tần Mitsubishi FR-A800

Nằm trong dải sản phẩm của hãng, Mitsubishi FR-A800 được định vị là dòng biến tần “Cao cấp đời mới – dành cho dây chuyền lớn và tải nặng”. Đây là phiên bản nâng cấp toàn diện từ dòng A700, mang lại hiệu suất cao và đáp ứng các ứng dụng công nghiệp nặng khắt khe. Những ưu điểm vượt trội của dòng FR-A800 bao gồm:

• Điều khiển đa dạng động cơ: Hỗ trợ điều khiển cả động cơ không đồng bộ 3 pha và động cơ nam châm vĩnh cửu (PM).
• Truyền thông công nghiệp đa dạng: Hỗ trợ nhiều giao thức mạng như SSCNET, CC-Link, Modbus TCP.
• Phương pháp điều khiển linh hoạt: Tích hợp từ điều khiển V/f cơ bản đến Advanced magnetic flux vector và Sensorless Vector cao cấp, giúp tiết kiệm năng lượng, khởi động mềm và bảo vệ động cơ toàn diện.

3. Thông số kỹ thuật nổi bật

Dưới đây là các thông số kỹ thuật cốt lõi và khả năng chịu tải của dòng biến tần cao cấp Mitsubishi FR-A800:

4. Bảng giá Biến tần Mitsubishi FR-A800

5 Hướng dẫn cài đặt Biến tần Mitsubishi FR-A800

5.1. Chức năng và chuẩn bị an toàn

Biến tần FR-A800 được sử dụng để thay đổi tần số và điện áp cấp cho động cơ, từ đó điều khiển tốc độ và mô-men theo yêu cầu tải. Thiết bị tích hợp các chức năng bảo vệ như quá dòng, quá áp, quá tải, mất pha và lỗi nhiệt, giúp tăng tuổi thọ động cơ và hệ thống.

Chuẩn bị an toàn là bước bắt buộc trước khi tiến hành cài đặt biến tần Mitsubishi A800. Không được kết nối nguồn xoay chiều AC vào các chân đầu ra U, V, W, vì điều này sẽ gây hỏng biến tần ngay lập tức. Biến tần và động cơ phải được nối đất (tiếp địa) đúng kỹ thuật để ngăn ngừa nguy cơ điện giật và nhiễu điện.

Môi trường lắp đặt ảnh hưởng trực tiếp đến tuổi thọ thiết bị. Biến tần cần được đặt ở nơi thông thoáng, nhiệt độ môi trường nằm trong phạm vi cho phép của nhà sản xuất. Sau khi ngắt nguồn, điện áp cao vẫn còn tích trữ trong tụ DC Bus. Cần chờ ít nhất 10 phút và xác nhận đèn báo sạc đã tắt hoàn toàn trước khi thao tác đấu nối hoặc kiểm tra. Tuyệt đối không chạm tay trực tiếp vào linh kiện để tránh hư hỏng do tĩnh điện.

5.2. Sơ đồ đấu nối biến tần FR-A800

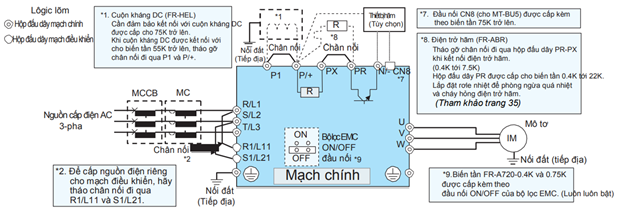

5.2.1. Mạch động lực

Mạch động lực là phần cung cấp năng lượng chính cho biến tần và động cơ. Nguồn điện lưới 3 pha được đấu vào các chân R/L1, S/L2, T/L3. Động cơ được đấu vào các chân U, V, W của biến tần. Chân Earth/Ground phải được nối đất an toàn cho cả biến tần và động cơ.

Việc đấu nối đúng mạch động lực là điều kiện tiên quyết để biến tần Mitsubishi A800 hoạt động ổn định, tránh các lỗi nghiêm trọng như quá dòng hoặc chập cháy.

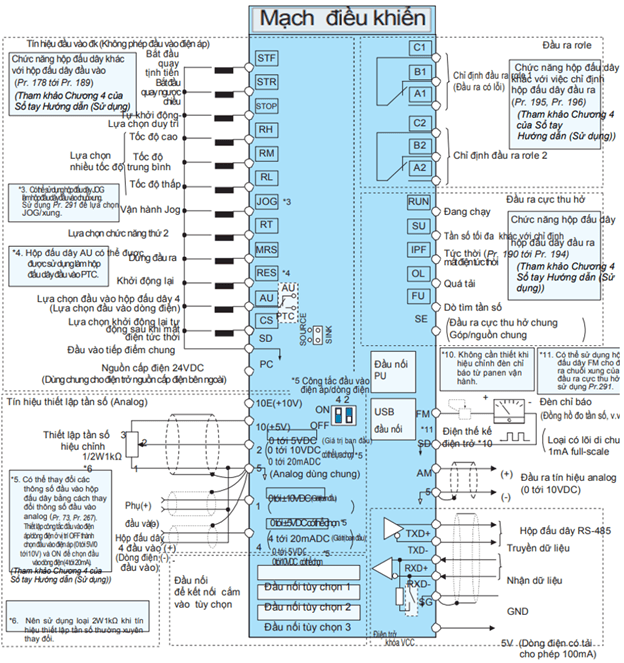

5.2.2. Mạch điều khiển cơ bản

Trong cấu hình điều khiển cơ bản, lệnh chạy thuận được thực hiện bằng cách nối công tắc giữa chân STF và SD (đối với logic Sink). Lệnh chạy nghịch được thực hiện bằng cách nối công tắc giữa chân STR và SD.

Đặt tần số bằng biến trở ngoài sử dụng các chân 1 (10E), 2, 5. Trong đó chân 2 là tín hiệu analog trung gian (0–5V hoặc 0–10V), chân 5 là Analog common. Cách đấu nối này được dùng phổ biến trong các ứng dụng điều khiển tốc độ bằng tay.

Để biết thêm chi tiết có thể tham khảo manual hoặc liên hệ 0967837815 đội ngũ kỹ sư của Công ty Cổ phần Tự Động Hóa Toàn Cầu luôn sẵn sàng hỗ trợ bạn.

5.3. Trình tự cài đặt tham số và chọn phương pháp điều khiển

Việc cài đặt biến tần Mitsubishi A800 được thực hiện thông qua bàn phím FR-DU08. Nhấn phím MODE để vào chế độ Parameter setting mode trước khi thiết lập.

5.3.1. Chọn phương pháp điều khiển

Phương pháp điều khiển:
◦ V/f Control (Pr.80 = 9999, Pr.81 = 9999): Chế độ mặc định, phù hợp với bơm, quạt và tải không yêu cầu mô-men cao ở tốc độ thấp.
◦ Advanced magnetic flux vector control:
  Pr.80 = Công suất động cơ
  Pr.81 = Số cực động cơ
  Pr.800 = 20
Chế độ này tạo mô-men cao ở tốc độ thấp, yêu cầu nhập thông số động cơ.
◦ Real Sensorless Vector Control:
Pr.80, Pr.81 đúng thông số động cơ
Pr.800 = 10 (Speed control) hoặc 12 (Speed/Torque switchover)
Yêu cầu bắt buộc thực hiện Autotuning.
◦ PM Sensorless Vector Control:
Sử dụng IPM initialization hoặc cài Pr.998
Áp dụng cho động cơ nam châm vĩnh cửu.

5.3.2. Nhập thông số động cơ và Autotuning (Cho chế độ Sensorless/Vector)

Bước 1: Chọn loại động cơ

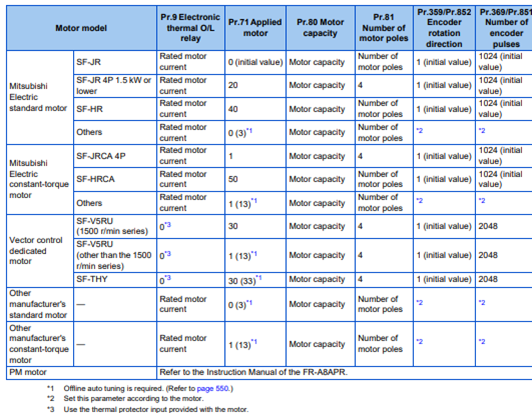

• Pr.71 =xx (xx lựa chọn theo bảng dưới)

Bước 2: Nhập công suất động cơ
• Pr.80 = kW theo nhãn động cơ

Bước 3: Nhập số cực động cơ
• Pr.81 = số cực

Bước 4: Cài dòng định mức
• Pr.9 = A theo nhãn động cơ

Bước 5: Cài điện áp và tần số định mức
• Pr.83 = V
• Pr.84 = Hz

Bước 6: Autotuning
• Pr.96 = 1: Tuning không quay
• Pr.96 = 101: Tuning có quay
Nhấn RUN để bắt đầu. Hoàn tất khi màn hình hiển thị 3 hoặc 103.

5.4. Thiết lập vận hành cơ bản

Chế độ hoạt động (Pr.79):

    ◦ Pr.79 = 0 (Mặc định): Chuyển đổi giữa PU (Bàn phím) và External (Ngoài).

    ◦ Pr.79 = 1: Chạy và chỉnh tần số hoàn toàn trên bàn phím (PU operation).

    ◦ Pr.79 = 2: Chạy bằng công tắc ngoài (Terminal) và chỉnh tần số bằng biến trở ngoài (External operation).

    ◦ Pr.79 = 3: Chạy bằng công tắc ngoài (Terminal), chỉnh tần số bằng bàn phím (Combined mode 1).

Kênh đặt tần số:

    ◦ Bằng bàn phím: Chọn chế độ PU, xoay núm xoay Setting Dial để chọn tần số, nhấn phím SET để xác nhận.

    ◦ Bằng Analog (Terminal 2): Cấp áp 0-5V hoặc 0-10V vào chân 2. Cài Pr.73 = 1 (0-5V) hoặc 0 (0-10V).

Giới hạn tần số:

    ◦ Pr.1 (Maximum frequency): Tần số tối đa (Mặc định 120Hz hoặc 60Hz tùy loại).

    ◦ Pr.2 (Minimum frequency): Tần số tối thiểu (Mặc định 0Hz).

Thời gian tăng/giảm tốc:

    ◦ Pr.7 (Acceleration time): Thời gian tăng tốc từ 0Hz đến tần số tham chiếu (Pr.20).

    ◦ Pr.8 (Deceleration time): Thời gian giảm tốc từ tần số tham chiếu về 0Hz.

    ◦ Khởi động từ tốc độ hiện tại (Flying start): Dùng khi tải đang quay (quạt, bơm). Cài Pr.57 (Restart coasting time) khác 9999 (ví dụ: 0) và Pr.162 (Automatic restart selection).
