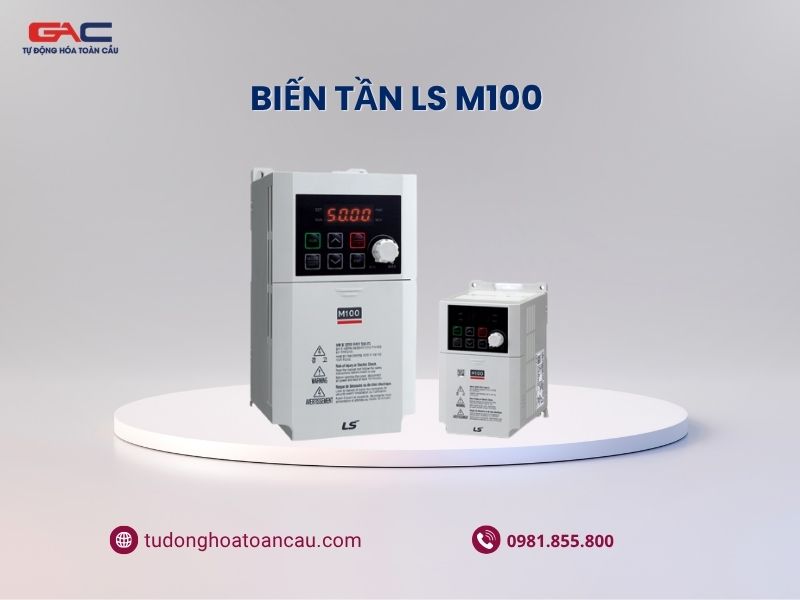

Biến tần LS M100 là dòng biến tần hiện đại của LS Electric, được thiết kế chuyên biệt cho các ứng dụng công suất nhỏ và vừa trong công nghiệp. Sản phẩm nổi bật với thiết kế nhỏ gọn, dễ lắp đặt, vận hành ổn định và tích hợp nhiều tính năng điều khiển thông minh.

I. LS Electric – Thương hiệu Hàn Quốc

1. Giới thiệu về tập đoàn LS

LS là thương hiệu điện – tự động hóa công nghiệp của Hàn Quốc, có nguồn gốc lịch sử từ hệ sinh thái LG trước đây và nay thuộc LS Group. Các dòng biến tần LS hiện do LS ELECTRIC phát triển và sản xuất trong hệ thống nhà máy công nghệ cao của hãng, nổi bật với định vị thương hiệu mạnh, độ tin cậy cao và được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp.

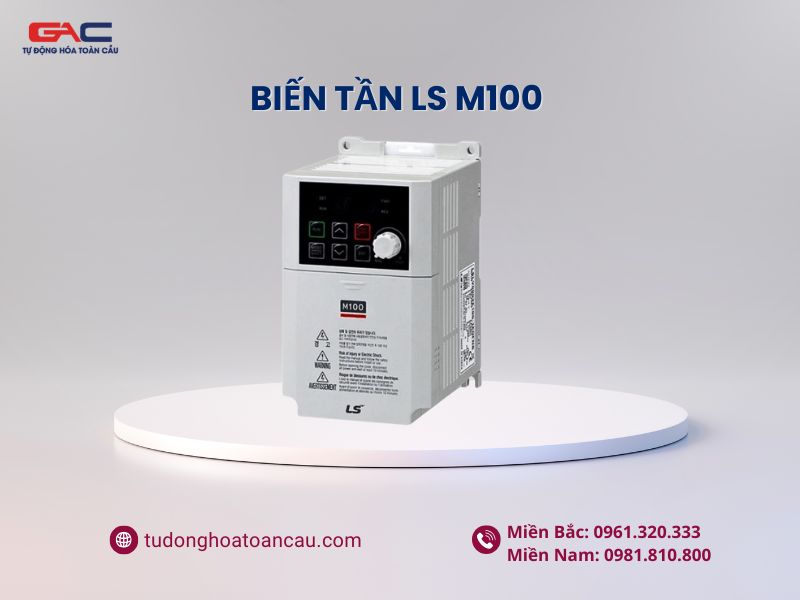

2. Tổng quan về biến tần LS M100

• • Biến tần LS M100 là dòng thế hệ mới của LS Electric, được nâng cấp nhiều tiện ích so với iC5 và iE5, giúp tiết kiệm thời gian và chi phí vận hành
  • Sử dụng nguồn 1 pha 200–240V, đầu ra 3 pha 220V, phù hợp cho các ứng dụng dân dụng và công nghiệp nhẹ như quạt, bơm, băng tải, máy tự động cơ bản
  • Thiết kế tối ưu, kích thước nhỏ gọn, giúp tiết kiệm không gian tủ điện và phù hợp với hệ thống có diện tích lắp đặt hạn chế
  • Tích hợp sẵn bộ lọc nhiễu EMC, giúp giảm nhiễu điện từ, tăng độ ổn định khi vận hành và hạn chế ảnh hưởng đến thiết bị xung quanh

* Ứng dụng:

• • Ngành công nghiệp IAQ (Chất lượng không khí trong nhà)
  • Dây chuyền máy đóng gói, băng tải nhỏ, quạt, bơm, máy nén, máy lạnh, tủ lạnh, máy mài ống kính, máy quay sợi,

*Bảng thông số kỹ thuật nổi bật của biến tần LS M100

II. Bảng giá biến tần LS M100 mới nhất 2026

Xem đầy đủ bảng giá biến tần LS: TẠI ĐÂY

>>>> NHẬN BẢNG GIÁ CHIẾT KHẤU LÊN TỚI 26% VÀ NHIỀU ƯU ĐÃI LIÊN HỆ:

Miền Bắc:

Miền Nam:

III. Hướng dẫn cài đặt biến tần LS M100

1. Chuẩn bị cài đặt và các lưu ý an toàn

Trước khi tiến hành cài đặt biến tần LS M100, cần đảm bảo điều kiện lắp đặt và an toàn điện theo đúng yêu cầu kỹ thuật. Điều này giúp hệ thống vận hành ổn định, tránh các hư hỏng không đáng có và đảm bảo tuổi thọ thiết bị.

* Kiểm tra thiết bị và phụ kiện đi kèm

• • Kiểm tra nhãn thông số trên thân biến tần để đảm bảo điện áp và công suất phù hợp với động cơ. Chuẩn bị đầy đủ MCCB, CB chống rò hoặc khởi động từ theo khuyến cáo. Vị trí lắp đặt phải thẳng đứng, thoáng khí, không che kín khe tản nhiệt. Không được lắp ở môi trường có dầu, hơi ẩm, bụi dẫn điện hoặc khí ăn mòn. Đây là các điều kiện bắt buộc để biến tần hoạt động ổn định.

* Lưu ý an toàn khi đấu nối và thao tác

• • Việc đấu nối phải do người có chuyên môn thực hiện. Cần nối đất thiết bị đúng tiêu chuẩn. Không mở nắp máy khi đang cấp nguồn. Sau khi ngắt nguồn cần chờ tối thiểu 10 phút để xả tụ DC, sau đó mới đo kiểm bằng đồng hồ vạn năng. Tránh để kim loại, nước, dầu lọt vào thiết bị vì có thể gây chập cháy hoặc nổ. Đây là yêu cầu an toàn quan trọng.

2. Sơ đồ đấu nối động lực và điều khiển

Phần đấu nối là bước nền tảng để cài đặt tham số đúng kỹ thuật.

* Đấu nối mạch động lực

• • Mạch nguồn AC một pha cấp vào các cực R và T. Tuyệt đối không cấp nguồn vào các cực U, V, W vì đây là ngõ ra động cơ. Ngõ ra U, V, W đấu vào động cơ ba pha. Nếu động cơ quay ngược so với hướng yêu cầu, chỉ cần đảo hai trong ba dây pha U, V, W.

* Đấu nối mạch điều khiển

• • Sử dụng cáp xoắn bọc kim để chống nhiễu. Chân CM đóng vai trò chân chung cho ngõ vào số. Các chân P1, P2, P3 (và P4, P5 với bản Advanced I/O) dùng cho các chức năng chạy, dừng, đảo chiều. Công tắc SW1 lựa chọn chế độ PNP/NPN tùy theo cảm biến hoặc PLC đang dùng.

3. Tập lệnh cài đặt cơ bản trên biến tần LS M100

Đây là những tham số cơ bản nhất khi cài đặt biến tần LS M100, giúp người dùng có thể cài đặt và sử dụng được biến tần ngay.

* Chọn chế độ điều khiển

• • bA07 – Đặc tuyến V/F
    Đặt 0
    Chế độ tuyến tính phù hợp đa số động cơ thông thường, ứng dụng tải

• • dr09 – Chế độ điều khiển


* Chọn theo yêu cầu ứng dụng
Cho phép lựa chọn Simple Sensorless để tăng mô-men ở tốc độ thấp, chi tiết cài đặt có thể tham khảo tại khóa học miễn phí của Tự Động Hóa Toàn Cầu

* Nhập thông số định mức động cơ

• • MbF – Tần số cơ bản
    Đặt 50Hz hoặc 60Hz
    Tần số định mức theo nhãn động cơ
  • bA11 – Số cực động cơ
    Đặt đúng số cực
    Giúp tính toán tốc độ RPM chính xác
  • MrC – Dòng điện định mức
    Đặt theo nhãn động cơ
    Dùng cho bảo vệ quá tải

* Thiết lập nguồn lệnh chạy/dừng

• • drv – Nguồn lệnh chạy
    Đặt 0 hoặc 1
    0: điều khiển bằng phím RUN/STOP
    1: điều khiển bằng terminal ngoài

* Thiết lập kênh đặt tần số

• • Frq – Nguồn đặt tần số
    Đặt 0 hoặc 2
    0: đặt bằng bàn phím
    2: đặt bằng biến trở mặt máy

* Giới hạn tần số vận hành

• • Ad24 – Giới hạn tần số
    Đặt 1
    Kích hoạt giới hạn trên và dưới
  • Ad25 – Tần số giới hạn trên
    Đặt theo yêu cầu
    Giới hạn tần số tối đa
  • Ad26 – Tần số giới hạn dưới
    Đặt theo yêu cầu
    Giới hạn tần số tối thiểu

* Thời gian tăng giảm tốc

• • bA09 =1 – Chọn tần số tham chiếu là tần số cài đặt
  • ACC – Thời gian tăng tốc
    Đặt theo ứng dụng
    Thời gian tăng từ 0 đến tần số cài đặt
  • dEC – Thời gian giảm tốc
    Đặt theo ứng dụng
    Thời gian giảm từ tần số cài đặt về 0

4. Bảng mã lệnh tham số thông dụng

Bảng dưới đây tổng hợp lại các tham số thông dụng để cài đặt biến tần  LS M100

Nếu bạn cần tư vấn về bất kỳ thông số hay cách cài đặt nào, hãy liên hệ ngay 0967837815 Đội ngũ kỹ sư của Tự Động Hóa Toàn Cầu luôn sẵn sàng hỗ trợ bạn nhanh chóng và chính xác.

5. Ví dụ thực tế: Chạy dừng bằng nút nhấn, đặt tần số bằng bàn phím

Ví dụ này minh họa cách cài đặt biến tần LS M100 để điều khiển chạy – dừng thông qua nút nhấn ngoài, tần số cài bằng bàn phím.

* Bước 1:

Cài đặt lệnh điều khiển. Tham số drv đặt giá trị 1 để chọn điều khiển qua terminal.

* Bước 2:

Chọn kênh đặt tần số. Tham số Frq đặt giá trị 0 để nhập tần số trực tiếp bằng keypad.

* Bước 3:

Đấu nối nút nhấn. Chân P1 nối với CM để chạy (FX) và nhả để dừng.

* Bước 4:

Cài tần số bằng keypad. Màn hình hiển thị 0.00. Nhấn ENT, nhập tần số ví dụ 10.00 Hz bằng phím ▲ và ▼, sau đó nhấn ENT hai lần để xác nhận.

* Sơ đồ đấu nối và logic vận hành:

6. Truyền thông RS-485, Reset và khởi tạo tham số

* Truyền thông RS-485

• • Biến tần LS M100 hỗ trợ RS-485 (model Advanced I/O).
  • Thiết lập bằng nhóm thông số CMxx:CM01 – Mã địa chỉ truyền thôngCM03 – Tốc độ baud truyền dữ liệu

* Reset tham số và xử lý lỗi

• • CF93 – Khởi tạo tham số
    Đặt 1
    Reset về mặc định nhà sản xuất
  • Khi báo lỗi (Trip)
    Nhấn STOP/RST để xóa lỗi
    Chỉ thực hiện sau khi khắc phục nguyên nhân

IV. Bảng mã lỗi biến tần LS M100 và cách khắc phục

*TÀI LIỆU KỸ THUẬT :

>> Catalogue-bien-tan-LS-M100: Download
