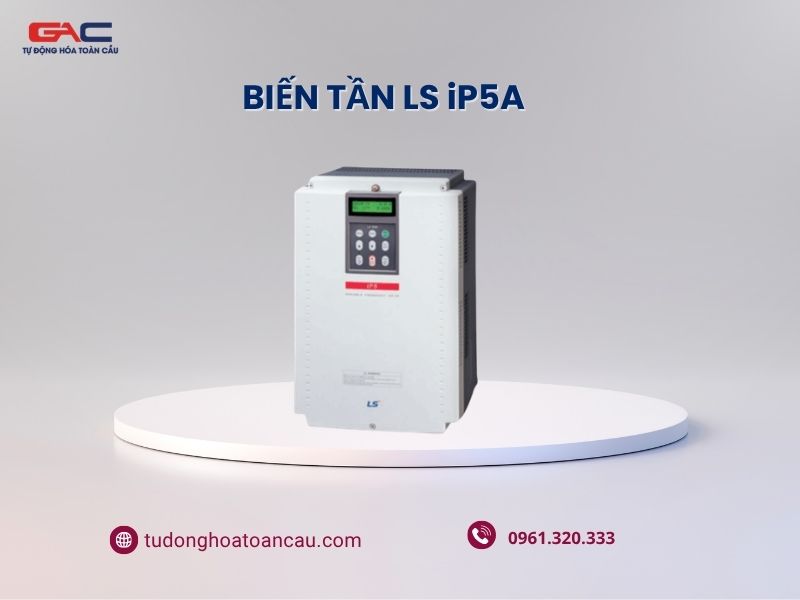

Biến tần LS iP5A là dòng biến tần chuyên dụng cho hệ thống bơm nước và HVAC đến từ Hàn Quốc, từng được xem là “tượng đài” trong ngành nhờ độ bền bỉ và khả năng vận hành ổn định. Sản phẩm được ứng dụng rộng rãi trong các trạm bơm, hệ thống cấp thoát nước và điều hòa không khí.

Hiện nay, LS Electric đã chính thức ngừng sản xuất dòng iP5A để chuyển sang thế hệ biến tần mới hiện đại hơn, đáp ứng tốt hơn các yêu cầu về tiết kiệm năng lượng và công nghệ điều khiển thông minh.

I. LS Electric – Thương hiệu Hàn Quốc

1. Giới thiệu về tập đoàn LS

LS là thương hiệu điện – tự động hóa công nghiệp của Hàn Quốc, có nguồn gốc lịch sử từ hệ sinh thái LG trước đây và nay thuộc LS Group. Các dòng biến tần LS hiện do LS ELECTRIC phát triển và sản xuất trong hệ thống nhà máy công nghệ cao của hãng, nổi bật với định vị thương hiệu mạnh, độ tin cậy cao và được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp.

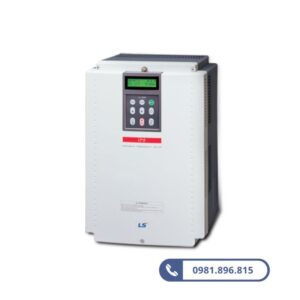

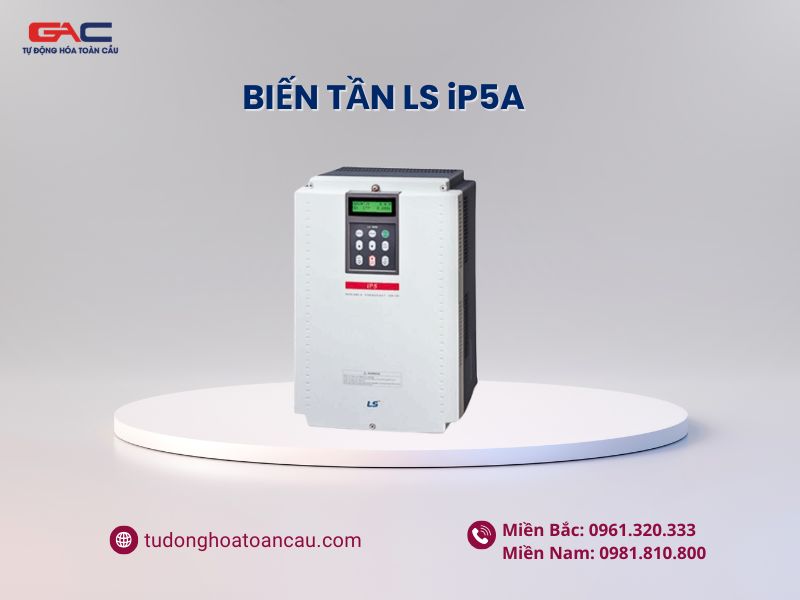

2. Tổng quan về biến tần LS iP5A

• • Biến tần LS iP5A là dòng chuyên dụng cho bơm – quạt (HVAC): Được sử dụng rộng rãi trong hệ thống cấp thoát nước, điều hòa không khí và thông gió nhờ khả năng vận hành ổn định và độ bền cao.
  • Đã ngừng sản xuất, được thay thế bởi thế hệ mới: Hiện nay iP5A không còn được LS Electric sản xuất do công nghệ không còn phù hợp, dần được thay thế bởi dòng LS H100 với nhiều cải tiến hiện đại hơn.
  • Tồn tại nhiều hạn chế so với công nghệ mới: Thiết kế cồng kềnh, chiếm nhiều diện tích tủ điện, hiệu suất năng lượng chưa tối ưu và chưa đáp ứng tốt các yêu cầu vận hành hiện đại.
  • Thiếu các tính năng thông minh và khả năng kết nối: Chưa hỗ trợ tốt giao tiếp BMS, không có các tính năng nâng cao như lập lịch thời gian thực (RTC) hay chế độ vận hành an toàn khi cháy (Fire Mode).

Xem đầy đủ bảng giá biến tần LS: TẠI ĐÂY

>>>> NHẬN BẢNG GIÁ CHIẾT KHẤU LÊN TỚI 26% VÀ NHIỀU ƯU ĐÃI LIÊN HỆ:

Miền Bắc:

Miền Nam:

III. Hướng dẫn cài đặt biến tần LS iP5A

1. Sơ đồ đấu dây biến tần LS iP5A chuẩn kỹ thuật

Một trong những nguyên tắc “vàng” của kỹ sư tự động hóa là: Đấu nối đúng trước khi cấp nguồn. Sai sót ở bước này có thể dẫn đến nổ IGBT hoặc hỏng bo mạch điều khiển.

* Đấu nối mạch động lực

Bạn cần phân biệt rõ ràng hai nhóm chân quan trọng:

• • R, S, T: Chân cấp nguồn đầu vào (Input). Tuyệt đối không nhầm lẫn.
  • U, V, W: Chân đấu ra động cơ (Output).
  • G (Ground): Chân tiếp địa. Đây là chân bắt buộc phải đấu để triệt tiêu nhiễu và đảm bảo an toàn cho người vận hành, đặc biệt trong môi trường ẩm ướt của trạm bơm.

Lưu ý quan trọng: Tuyệt đối không đấu nguồn lưới vào các chân U, V, W. Nếu cấp điện sai vào ngõ ra, biến tần sẽ bị hư hỏng hoàn toàn ngay lập tức. Ngoài ra, không lắp tụ bù cos phi trực tiếp vào đầu ra của biến tần, vì sóng hài bậc cao từ biến tần sẽ làm nóng và nổ tụ.

* Đấu nối mạch điều khiển

Để cài đặt biến tần LS iP5A hoạt động theo mong muốn, bạn cần đấu nối các chân tín hiệu cơ bản sau:

• • CM: Chân chung (Common) cho các tín hiệu số.
  • M1, M2…M8: Các chân kích hoạt tín hiệu đầu vào (Digital Input). Mặc định M7 thường là chạy thuận (FX), M8 là chạy nghịch (RX).
  • V+, V1, CM: Chân đấu biến trở ngoài để chỉnh tốc độ.
    • V+: Nguồn 12V.
    • V1: Ngõ vào analog 0-12V.
    • CM: Chân 0V của tín hiệu analog.
  • I : Ngõ vào dòng điện 4-20mA, thường dùng cho cảm biến áp suất trong ứng dụng điều khiển PID ổn định áp suất đường ống.

2. Thao tác trên bàn phím (Keypad) và nhóm thông số chính

Màn hình hiển thị của iP5A được chia thành các nhóm rõ ràng. Để di chuyển giữa các nhóm, bạn sử dụng phím mũi tên Trái/Phải. Để thay đổi giá trị, dùng phím Lên/Xuống và nút ENT để lưu.

Cấu trúc menu của LS iP5A bao gồm:

• • Drive Group (DRV): Các thông số vận hành cơ bản nhất.
  • Function Group 1 (FU1): Các chức năng cơ bản như tần số max, dòng điện.
  • Function Group 2 (FU2): Các chức năng nâng cao về motor, chế độ bảo vệ.
  • I/O Group (I/O): Cài đặt các ngõ vào/ra đa chức năng.

3. Các bước cài đặt biến tần LS iP5A cơ bản

Dưới đây là trình tự cài đặt tiêu chuẩn cho một ứng dụng chạy dừng bằng công tắc ngoài và chỉnh tốc độ bằng biến trở.

* Bước 1: Khôi phục cài đặt gốc

Trước khi cài đặt mới, nên đưa biến tần về mặc định để xóa bỏ các cài đặt cũ (nếu là biến tần cũ hoặc chuyển đổi mục đích sử dụng).

• • Vào nhóm FU2, tìm hàm 93.
  • Đặt giá trị bằng 1 (All Parameter Clear).
  • Nhấn ENT, màn hình sẽ nhấp nháy, đợi quá trình reset hoàn tất.

* Bước 2: Cài đặt lệnh chạy và lệnh tần số (Drive Group)

• • Drv (Drive Mode): Chọn lệnh chạy – DRV_03
    • Chọn 0: Chạy bằng bàn phím  – Nút Run/Stop trên màn hình.
    • Chọn 1: Chạy bằng công tắc ngoài  – Kích chân M7/M8 với CM.
    • Chọn 3: Chạy qua truyền thông RS485 (Modbus).
    • Khuyến nghị: Với tủ điện công nghiệp, thường chọn 1.

• • Frq (Frequency Mode): Chọn nguồn đặt tần số – DRV_04
    • Chọn 0: Chỉnh bằng phím trên màn hình.
    • Chọn 2: Dùng biến trở ngoài (0-12V) đấu vào chân V1.
    • Chọn 8: Dùng truyền thông RS485 (qua PLC)

• • Acc (Acceleration Time): Thời gian tăng tốc – DRV_01Với tải bơm/quạt, quán tính lớn, bạn nên đặt thời gian này dài hơn, khoảng 10s – 30s tùy công suất. Đặt quá ngắn sẽ gây lỗi quá dòng (Over Current) khi khởi động.
  • dEc (Deceleration Time): Thời gian giảm tốc – DRV_02Tương tự, đặt khoảng 20s – 60s. Nếu dừng quá nhanh, năng lượng phản hồi từ cánh quạt/bơm sẽ gây lỗi quá áp (Over Voltage)

* Bước 3: Cài đặt thông số động cơ (Motor Parameters)

Việc nhập đúng thông số motor giúp biến tần tính toán dòng điện và bảo vệ chính xác hơn. Bạn cần xem nhãn trên động cơ để nhập vào nhóm FU2:

• • FU2-40 (Motor Type): Công suất động cơ (kW).
  • FU2-41 (Number of Poles): Số cực động cơ (thường là 4 cực cho motor 1450rpm, 2 cực cho 2900rpm).
  • FU2-43 (Rated Current): Dòng điện định mức của động cơ (A). Biến tần sẽ dựa vào đây để báo lỗi quá tải

IV. Bảng mã lỗi biến tần LS IP5A
