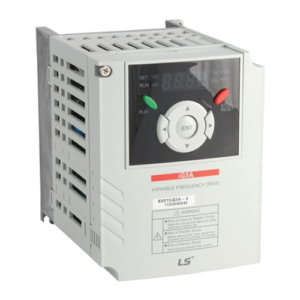

Biến tần LS iG5A là dòng biến tần đa năng của LS Electric, nổi bật với thiết kế nhỏ gọn và khả năng điều khiển vector không cảm biến mạnh mẽ. Sản phẩm cho hiệu suất ổn định, mô-men cao ở tốc độ thấp và phù hợp cho nhiều ứng dụng như bơm, quạt, băng tải.

I. LS Electric – Thương hiệu Hàn Quốc

1. Giới thiệu về tập đoàn LS

LS là thương hiệu điện – tự động hóa công nghiệp của Hàn Quốc, có nguồn gốc lịch sử từ hệ sinh thái LG trước đây và nay thuộc LS Group. Các dòng biến tần LS hiện do LS ELECTRIC phát triển và sản xuất trong hệ thống nhà máy công nghệ cao của hãng, nổi bật với định vị thương hiệu mạnh, độ tin cậy cao và được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp.

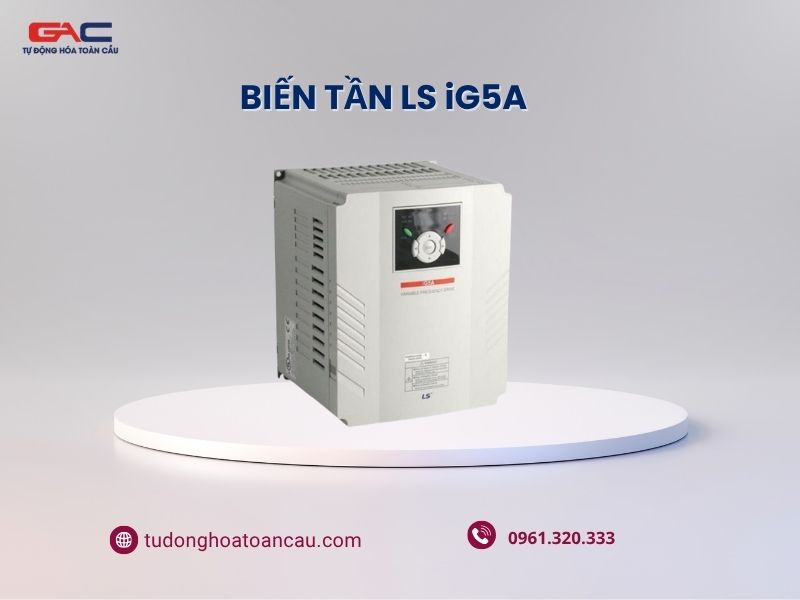

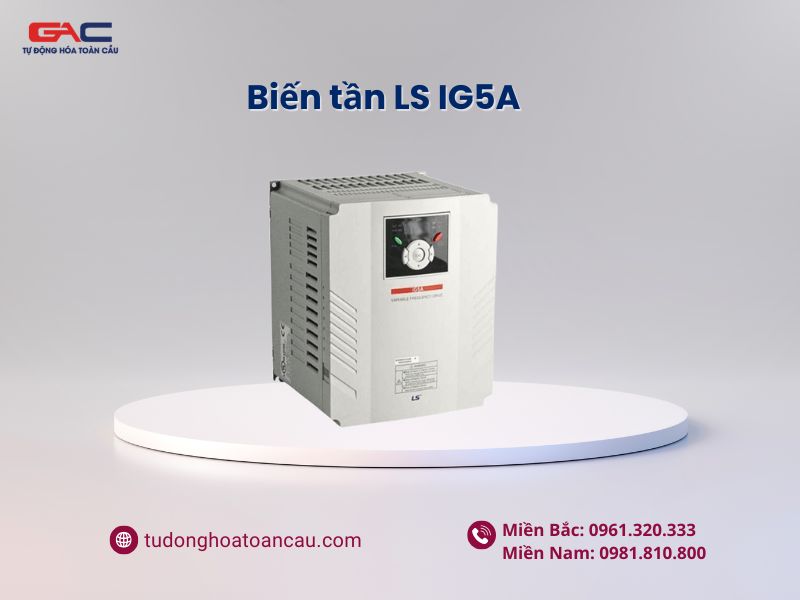

2. Tổng quan về biến tần LS iG5A

* Đặc điểm nổi bật của biến tần LS iG5A

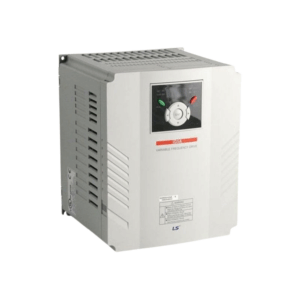

• • LS iG5A là dòng biến tần đa năng từng rất phổ biến: Được sử dụng rộng rãi trong các ứng dụng tải trung bình nhờ độ bền cao và khả năng vận hành ổn định, tuy nhiên hiện đã bị LS Electric ngừng sản xuất để chuyển sang thế hệ mới.
  • Công nghệ dần lỗi thời, hạn chế nhiều mặt: iG5A có tốc độ xử lý thấp, khả năng kết nối còn hạn chế (chưa hỗ trợ tốt IoT), thiết kế cồng kềnh và hiệu quả tản nhiệt chưa tối ưu, không còn phù hợp với tiêu chuẩn vận hành hiện đại.
  • LS G100 là giải pháp thay thế tối ưu: Được phát triển để thay thế iG5A với hiệu năng cao hơn, thiết kế nhỏ gọn, tích hợp công nghệ mới và đảm bảo vận hành ổn định, bền bỉ trong thời gian dài.
  • LS iG5A là dòng biến tần đa năng từng rất phổ biến: Được sử dụng rộng rãi trong các ứng dụng tải trung bình nhờ độ bền cao và khả năng vận hành ổn định, tuy nhiên hiện đã bị LS Electric ngừng sản xuất để chuyển sang thế hệ mới.

 *Bảng thông số kỹ thuật nổi bật của biến tần LS IG5A

* Ứng dụng:

• • Máy nâng hạ, thang máy, cần cẩu
  • Máy dệt, máy cuộn
  • Máy đùn ép, máy nén
  • Quạt, bơm, băng chuyền

II. Bảng giá biến tần LS iG5A mới nhất 2026

Xem đầy đủ bảng giá biến tần LS: TẠI ĐÂY

>>>> NHẬN BẢNG GIÁ CHIẾT KHẤU LÊN TỚI 26% VÀ NHIỀU ƯU ĐÃI LIÊN HỆ:

Miền Bắc:

Miền Nam:

III. Hướng dẫn cài đặt biến tần LS iG5A

1. Chuẩn bị cài đặt và an toàn

• • Trước khi thực hiện cài đặt biến tần LS iG5A, cần chuẩn bị đầy đủ điều kiện môi trường và an toàn để đảm bảo thiết bị hoạt động ổn định, tránh hỏng hóc và nguy hiểm điện.
  • Môi trường lắp đặt yêu cầu bề mặt phẳng, thẳng đứng, không cháy. Nhiệt độ môi trường cho phép từ −10°C đến 50°C, độ ẩm dưới 90% RH và không được ngưng tụ.
  • Khoảng cách tản nhiệt phải đảm bảo tối thiểu 5 cm ở hai bên biến tần và 10 cm ở phía trên và phía dưới.
  • Về an toàn điện, luôn phải ngắt nguồn trước khi thao tác. Sau khi ngắt nguồn, chờ ít nhất 10 phút để tụ DC xả hết điện, sau đó kiểm tra điện áp DC link bảo đảm dưới 30 V trước khi chạm vào mạch.
  • Biến tần phải được nối đất tại chân tiếp địa chuyên dụng. Với cấp điện áp 200 V yêu cầu điện trở nối đất nhỏ hơn 100 Ω và với cấp điện áp 400 V yêu cầu điện trở nối đất nhỏ hơn 10 Ω.
  • Trong quá trình thao tác trên bàn phím cần tuân thủ đúng chức năng các phím RUN, STOP, ENT, ESC, ▲, ▼, ◄, ► để đảm bảo đúng quy trình cài đặt.

2. Sơ đồ đấu nối cơ bản

Sơ đồ đấu nối là bước quan trọng trước khi thực hiện cách cài đặt biến tần LS iG5A. Việc đấu nhầm cực hoặc cấp nguồn sai vị trí có thể gây hỏng thiết bị.

* Mạch động lực

• • Nguồn cấp được nối vào các chân R, S, T đối với loại ba pha, hoặc nối vào chân R và T đối với loại một pha 200 V. Đầu ra động cơ được nối vào các chân U, V, W. Tuyệt đối không cấp nguồn trực tiếp vào các chân U, V, W. Các chân B1 và B2 dùng để nối điện trở xả nhằm hỗ trợ hãm khi giảm tốc.

* Mạch điều khiển

• • Các chân P1 đến P8 là ngõ vào đa chức năng. Ở chế độ mặc định, P1 là chạy thuận (FX) và P2 là chạy nghịch (RX). Chân CM là chân chung tín hiệu điều khiển. Các chân VR, V1 và I dùng để nhận tín hiệu đặt tần số từ biến trở hoặc tín hiệu dòng điện.

Việc đấu nối đúng ngay từ ban đầu giúp quá trình sử dụng biến tần LS iG5A thuận lợi, hạn chế lỗi phần cứng trong quá trình chạy thử. Sau khi đấu nối hoàn tất mới tiến hành cài đặt tham số bằng keypad theo các phần tiếp theo.

3. Tập lệnh cài đặt thông số

* Chọn chế độ điều khiển

• • H40 – Chế độ điều khiểnGiá trị: 0, 1 hoặc 3

    Chọn 0 kiểu V/F, 1 bù trượt hoặc 3 sensorless vector để tối ưu hiệu suất theo yêu cầu tải.

* Autotuning

• • H41 – Tự động nhận thông số động cơGiá trị: 1

    Sử dụng khi H40 = 3 để biến tần tự nhận đặc tính điện của động cơ.

* Nhập thông số động cơ

• • H30 – Công suất động cơGiá trị: đặt theo kW thực tế

    Chọn đúng công suất ghi trên nhãn động cơ.

  • H31 – Số cực động cơGiá trị: đặt theo số cực P

    Dùng để xác định tốc độ đồng bộ tính toán.

  • H33 – Dòng định mức động cơGiá trị: đặt đúng nameplate

    Nhằm bảo vệ quá tải theo dòng định mức của động cơ.

* Lệnh chạy – dừng

• • drv – Chọn nguồn Run/StopGiá trị: 0 hoặc 1

    Giá trị 0 chạy bằng bàn phím RUN/STOP, giá trị 1 chạy bằng terminal P1, P2.

* Kênh đặt tần số

• • Frq – Chọn nguồn đặt tần sốGiá trị: 0 hoặc 3

    Giá trị 0 nhập trực tiếp bằng phím, giá trị 3 dùng biến trở trên keypad.

* Giới hạn tần số

• • F21 – Tần số tối đaGiá trị: đặt theo yêu cầu

    Giới hạn trên của tần số ngõ ra, mặc định 60 Hz.

* Thời gian tăng – giảm tốc

• • ACC – Thời gian tăng tốcGiá trị: đặt theo giây yêu cầu

    Quy định thời gian tăng từ 0 đến tần số cài đặt.

  • dEC – Thời gian giảm tốcGiá trị: đặt theo giây yêu cầu

    Quy định thời gian giảm về 0 Hz khi dừng.

Toàn bộ phần trên là cốt lõi của cách chỉnh biến tần LS iG5A và được thực hiện tuần tự bằng các phím ▲, ▼, ◄, ►, ENT, ESC.

4. Ví dụ cài đặt chạy dừng bằng nút ấn

Ví dụ này minh họa cách cài đặt biến tần LS iG5A để điều khiển chạy – dừng thông qua nút nhấn ngoài, tần số cài bằng bàn phím.

* Bước 1: Cài đặt lệnh điều khiển. Tham số drv đặt giá trị 1 để chọn điều khiển qua terminal.

* Bước 2: Chọn kênh đặt tần số. Tham số Frq đặt giá trị 0 để nhập tần số trực tiếp bằng keypad.

* Bước 3: Đấu nối nút nhấn. Chân P1 nối với CM để chạy (FX) và nhả để dừng.

* Bước 4: Cài tần số bằng keypad. Màn hình hiển thị 0.00. Nhấn ENT, nhập tần số ví dụ 10.00 Hz bằng phím ▲ và ▼, sau đó nhấn ENT hai lần để xác nhận.

* Sơ đồ đấu nối và logic vận hành:

5. Truyền thông, Reset

* Truyền thông RS485

• • I59 – Chọn giao thứcGiá trị đặt theo chuẩn yêu cầu, lựa chọn giữa Modbus RTU hoặc LS BUS.
  • I60 – Địa chỉ biến tầnGiá trị từ 1 đến 250, mỗi biến tần một địa chỉ riêng.
  • I61 – Tốc độ truyềnGiá trị đặt theo baud rate phù hợp với hệ thống điều khiển.

* Reset thông số

• • H93 – Khôi phục mặc địnhGiá trị: 1Đưa toàn bộ tham số về trạng thái nhà máy.

* Xử lý lỗi

• • Khi biến tần báo lỗi, nhấn STOP hoặc STOP/RESET, kiểm tra nguyên nhân, khắc phục xong mới cho phép chạy lại. Đây là phần rất quan trọng đối với người đang tìm kiếm cách cài đặt biến tần LS iG5A trong môi trường sản xuất thực tế.

IV. Bảng mã lỗi biến tần LS IG5A
