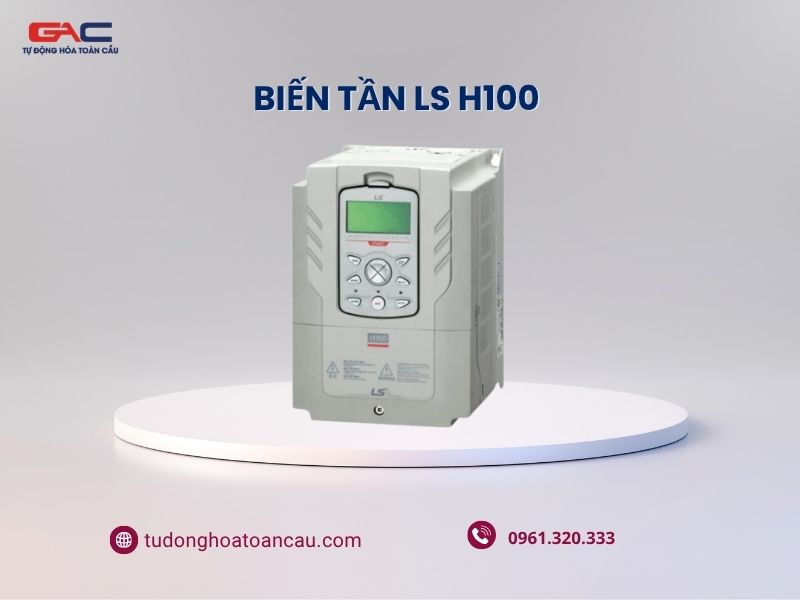

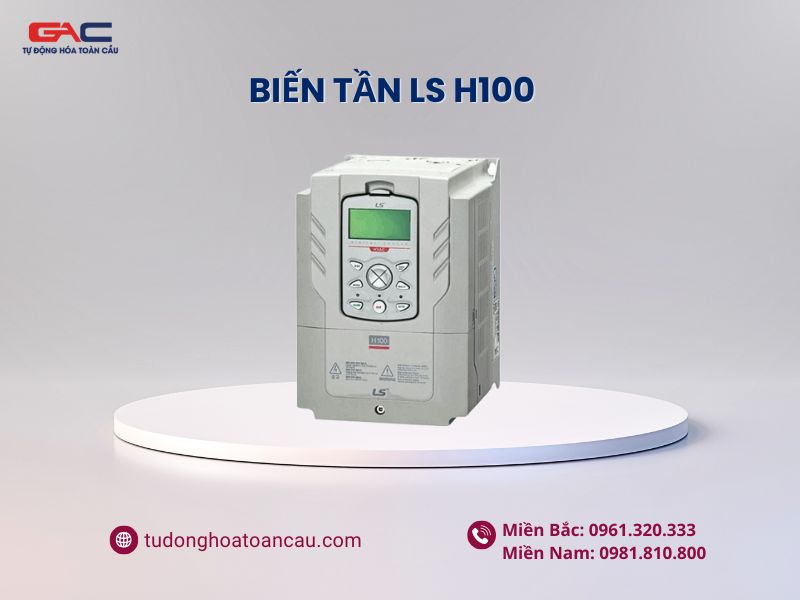

Biến tần LS H100 là dòng biến tần chuyên dụng cao cấp của LS Electric, được phát triển riêng cho các hệ thống bơm nước và HVAC. Sản phẩm nổi bật với khả năng tối ưu năng lượng,vận hành ổn định và tích hợp nhiều tính năng thông minh phục vụ trực tiếp cho ngành nước và tòa nhà.

I. LS Electric – Thương hiệu Hàn Quốc

1. Giới thiệu về tập đoàn LS

LS là thương hiệu điện – tự động hóa công nghiệp của Hàn Quốc, có nguồn gốc lịch sử từ hệ sinh thái LG trước đây và nay thuộc LS Group. Các dòng biến tần LS hiện do LS ELECTRIC phát triển và sản xuất trong hệ thống nhà máy công nghệ cao của hãng, nổi bật với định vị thương hiệu mạnh, độ tin cậy cao và được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp.

2. Tổng quan về biến tần LS H100

* Đặc điểm nổi bật của LS H100

• • Biến tần chuyên dụng cho hệ thống bơm – quạt (HVAC): LS H100 là dòng biến tần Dedicated Drive, được phát triển để thay thế iP5A, tối ưu cho tải mô-men thay đổi như bơm và quạt, giúp nâng cao hiệu suất và tiết kiệm điện năng rõ rệt so với các dòng biến tần đa năng.
  • Thuật toán điều khiển thông minh, tối ưu hệ thống lưu chất: Tích hợp các thuật toán điều khiển chuyên biệt, giúp vận hành ổn định ngay cả ở tốc độ thấp, đồng thời hỗ trợ nhiều tính năng như điều khiển đa bơm, làm sạch bơm, làm đầy đường ống và lập lịch vận hành.
  • Kết nối mạnh mẽ, dễ tích hợp hệ thống BMS: Hỗ trợ sẵn các giao thức truyền thông như BACnet, giúp dễ dàng kết nối với hệ thống quản lý tòa nhà, cùng thiết kế nhỏ gọn, tiết kiệm không gian và đóng vai trò như một bộ điều khiển trung tâm cho toàn hệ thống.

*Bảng thông số kỹ thuật nổi bật của biến tần LS H100

Đặc tính kỹ thuật	Thông số kỹ thuật
Điện áp ngõ vào	– 3 Pha 200~240V, công suất: 0.75~18.5kW – 3 Pha 380~480V, công suất: 0.75~500kW
Chức năng chuyên dụng cho HVAC	Điều khiển đã động cơ, vận hành PID, bù lưu lượng, vận hành theo lịch đặt trước.
Chức năng bảo vệ quạt/bơm	Làm đầy mềm; thiết lập thời gian giảm tốc van; làm sạch bơm; phát hiện mức độ vỡ ống, phát hiện non tải, chế độ “fire mode”.
Tích hợp bộ lọc EMC	Giảm nhiễu điện từ, không gian bổ sung và giảm chi phí cho các bộ phận không cần thiết.
Truyền thông đa dạng	RS-485, BACnet cho hệ thống HVAC chung, các tùy chọn Modbus-RTU, Metasy N2 và Lonworks
Giảm kích thước sản phẩm và cài đặt song song.	Kích thước biến tần giảm tới 60% so với ban đầu => Tiết kiệm diên tích lắp đặt, và giảm kích thước tủ điện
DC reactor	400V 37~500kW tích hợp DC reactor => Cải thiện hệ số công suất; và giảm méo sóng hài
Tiêu chuẩn quốc tế	UL Plenum-rated 100~500kw; đặt được chứng chỉ về UL 61800-5-1 mới.

* Ứng dụng thực tế

• • Thang máy, vận thăng trong các tòa nhà và công trình
  • Cẩu trục, hệ thống nâng hạ trong nhà xưởng
  • Máy cuộn, kéo sợi trong ngành dệt
  • Máy in, máy xén, máy đóng gói trong dây chuyền sản xuất tự động

II. Bảng giá biến tần LS H100 mới nhất 2026

Xem đầy đủ bảng giá biến tần LS: TẠI ĐÂY

>>>> NHẬN BẢNG GIÁ CHIẾT KHẤU LÊN TỚI 26% VÀ NHIỀU ƯU ĐÃI LIÊN HỆ:

Miền Bắc:

Miền Nam:

III. Hướng dẫn cài đặt biến tần LS H100

1. Sơ đồ đấu dây biến tần LS H100 chuẩn kỹ thuật

Một hệ thống tự động hóa ổn định bắt đầu từ việc đấu nối chính xác. Sai sót trong phần động lực có thể dẫn đến nổ IGBT ngay khi cấp nguồn, trong khi sai sót phần điều khiển sẽ khiến biến tần không nhận lệnh chạy.

* Đấu nối mạch động lực

Mạch động lực chịu dòng tải lớn, cần tuân thủ nghiêm ngặt về kích cỡ dây và lực siết ốc:

• • Ngõ vào (Input): Kết nối nguồn điện lưới vào 3 chân R, S, T. Tuyệt đối không được cấp nguồn vào các chân U, V, W vì sẽ gây hỏng tụ và công suất. Nếu dùng nguồn 1 pha, đấu vào R và T.
  • Ngõ ra (Output): Kết nối động cơ vào 3 chân U, V, W. Cần kiểm tra kỹ cách đấu dây của động cơ (Sao hoặc Tam giác) để phù hợp với điện áp ngõ ra của biến tần.
  • Tiếp địa (Ground): Chân G hoặc PE phải được nối đất để đảm bảo an toàn và triệt tiêu nhiễu.

* Đấu nối mạch điều khiển (Control Circuit)

Dòng H100 cung cấp nhiều chân chức năng linh hoạt:

• • Chân P1 đến P7: Các chân đầu vào số (Digital Input). Mặc định P1 là chạy thuận (FX), P2 là chạy nghịch (RX). Có thể cấu hình lại chức năng cho các chân này (ví dụ: Reset lỗi, chạy đa cấp tốc độ).
  • Chân CM: Chân chung (Common) cho tín hiệu số. Lưu ý H100 hỗ trợ cả kiểu đấu NPN và PNP thông qua switch gạt trên bo mạch. Tại Việt Nam, kiểu đấu NPN (kích âm) là phổ biến nhất.
  • Chân VR, V1, I2: Dùng cho tín hiệu Analog. VR là nguồn 10V nội bộ, V1 nhận tín hiệu 0-10V (từ biến trở hoặc PLC), I2 nhận tín hiệu 4-20mA (từ cảm biến áp suất).

Lưu ý: Khi sử dụng biến trở ngoài, hãy đấu 3 chân của biến trở lần lượt vào VR (chân 3), V1 (chân 2 – chân giữa), và CM (chân 1).

2. Các bước cài đặt thông số cơ bản

Sau khi kiểm tra đấu nối an toàn, cấp nguồn cho biến tần và tiến hành cài đặt biến tần LS H100 theo trình tự logic dưới đây. Việc tuân thủ trình tự giúp bạn dễ dàng kiểm soát và xử lý nếu có sự cố.

* Bước 1: Trả về mặc định nhà sản xuất

Đây là bước bắt buộc đối với biến tần cũ hoặc khi bạn muốn cài đặt lại từ đầu để tránh xung đột với các thông số rác.

• • Vào nhóm PAR -> Tìm tham số dr.93 (Parameter Initialization).
  • Chọn giá trị 1 để reset toàn bộ. Nhấn ENT và đợi biến tần xử lý xong.

* Bước 2: Nhập thông số động cơ

Để biến tần bảo vệ động cơ chính xác và điều khiển vector hiệu quả, cần nhập đúng thông số trên nhãn động cơ.

• • dr.14 (Motor Capacity): Công suất động cơ (kW).
  • dr.18 (Base Freq): Tần số cơ bản (thường là 60Hz).
  • dr.19 (Start Freq): Tần số bắt đầu (thường để 0.5Hz).
  • dr.20 (Max Freq): Tần số tối đa (thường là 60Hz tùy ứng dụng).
  • bA.11 (Pole Number): Số cực động cơ (Ví dụ: 1450rpm tương ứng 4 cực).
  • bA.13 (Rated Current): Dòng điện định mức (A). Đây là tham số quan trọng nhất để tính toán bảo vệ quá tải.

* Bước 3: Cài đặt lệnh chạy và lệnh tần số

Xác định cách thức bạn muốn điều khiển biến tần: qua bàn phím, qua cầu đấu (terminal) hay qua truyền thông.

• drv.06 (Cmd Source): Lệnh chạy (Start/Stop).
  • 0: Keypad (Phím Run/Stop trên màn hình).
  • 1: Fx/Rx-1 (Chạy bằng công tắc ngoài nối vào terminal).
  • 2: Fx/Rx-2.
  • 3: Int 485 (Truyền thông Modbus).
• drv.07 (Freq Ref Src): Lệnh tần số.
  • 0: Keypad-1 (Nhấn phím lên xuống để thay đổi).
  • 2: V1 (Biến trở ngoài hoặc tín hiệu 0-10V).

• • 5: I2 (Tín hiệu dòng 4-20mA).

* Bước 4: Cài đặt thời gian tăng tốc và giảm tốc

Đối với bơm và quạt, quán tính tải thường lớn. Cài đặt thời gian quá ngắn sẽ gây lỗi quá dòng (Over Current) hoặc quá áp (Over Voltage) khi dừng.

• • rv.03 (Acc Time): Thời gian tăng tốc. Với bơm nước, nên để khoảng 10s – 20s để tránh hiện tượng búa nước.
  • drv.04 (Dec Time): Thời gian giảm tốc. Nên để 15s – 30s. Nếu bơm dừng và có van một chiều đóng mạnh, cần tăng thời gian này lên.

IV. Bảng mã lỗi biến tần LS H100 thường gặp và cách xử lý

Trong quá trình vận hành, việc gặp sự cố là điều khó tránh khỏi. Dưới đây là các mã lỗi phổ biến khi cài đặt biến tần LS H100 và hướng giải quyết thực tế:

Lưu ý: Khi biến tần báo lỗi, hãy nhấn phím RESET (hoặc kích chân Digital Input được gán chức năng RST) để xóa lỗi sau khi đã khắc phục nguyên nhân.

* Các lưu ý quan trọng khi vận hành và bảo dưỡng

Để hệ thống hoạt động bền bỉ 5-10 năm, ngoài việc cài đặt biến tần LS H100 đúng, việc bảo dưỡng cũng quan trọng không kém:

• • Nhiệt độ môi trường: Đảm bảo tủ điện thông thoáng, nhiệt độ không quá 40-50 độ C. LS H100 thường lắp đặt dạng Side-by-Side (sát nhau) được nhưng cần quạt hút tủ điện đủ mạnh.
  • Vệ sinh định kỳ: Bụi bẩn bám vào quạt làm mát  và tản nhiệt  là nguyên nhân hàng đầu gây chết công suất. Hãy dùng khí nén thổi bụi định kỳ 3-6 tháng/lần.
  • Kiểm tra siết ốc: Sau một thời gian vận hành, các mối nối điện có thể bị lỏng do rung động hoặc giãn nở nhiệt. Hãy kiểm tra và siết lại các terminal động lực định kỳ.
  • Chống ẩm: Đối với các trạm bơm nước thải hoặc môi trường độ ẩm cao, cần có biện pháp sấy tủ điện để tránh hơi nước ngưng tụ làm hỏng bo mạch điều khiển.
