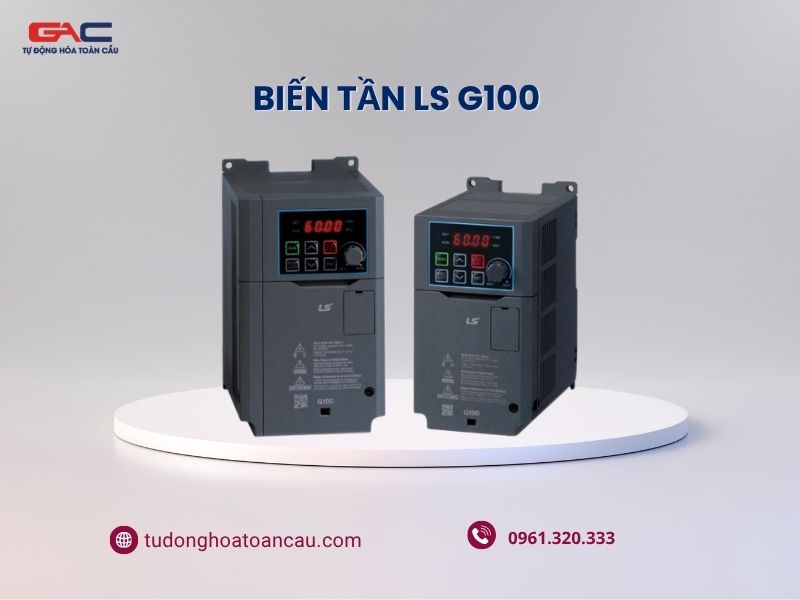

Biến tần LS G100  là dòng biến tần đa năng (General Drive) mới nhất của LS Electric Việt Nam, được thiết kế tối ưu cho các ứng dụng tải trung bình và nặng. G100 không chỉ kế thừa sự ổn định của iG5A mà còn khắc phục hoàn toàn những nhược điểm của dòng cũ về kích thước và khả năng bảo vệ.

I. LS Electric – Thương hiệu Hàn Quốc

1. Giới thiệu về tập đoàn LS

LS là thương hiệu điện – tự động hóa công nghiệp của Hàn Quốc, có nguồn gốc lịch sử từ hệ sinh thái LG trước đây và nay thuộc LS Group. Các dòng biến tần LS hiện do LS ELECTRIC phát triển và sản xuất trong hệ thống nhà máy công nghệ cao của hãng, nổi bật với định vị thương hiệu mạnh, độ tin cậy cao và được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp.

Công ty LS Electric

2. Tổng quan về biến tần LS G100

* Đặc điểm nổi bật LS G100

    • Công nghệ điều khiển hiện đại, tiết kiệm điện năng: Biến tần LS G100 được trang bị các chế độ điều khiển tiên tiến như V/F Control và Sensorless Vector Control, giúp tối ưu hiệu suất động cơ, vận hành ổn định và giảm tiêu hao điện năng đáng kể.
    • Khả năng kết nối và chống nhiễu tốt: Thiết bị tích hợp sẵn bộ lọc nhiễu EMC giúp giảm nhiễu điện từ, đồng thời hỗ trợ truyền thông Modbus RTU (RS485), dễ dàng kết nối với hệ thống điều khiển trung tâm trong môi trường công nghiệp.

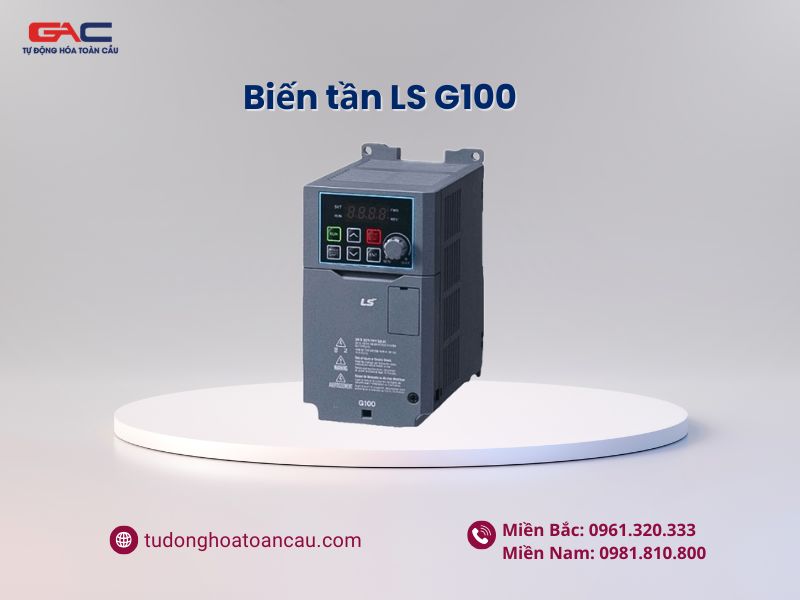

Biến tần LS G100

*Bảng thông số kỹ thuật nổi bật của biến tần LS G100

Đặc tính kỹ thuật Thông số kỹ thuật
Điện áp ngõ vào – 3 Pha 200~240V, công suất 0.4~22kw

– 3 Pha 380~ 400V, công suất 0.4~22kw

Cải thiện hiệu suất điều khiển Hiệu suất mô-men mạnh mẽ ở tốc độ thấp và điều kiện tải cao
Lắp đặt Din Rail và lắp đặt cạnh nhau Giúp lắp đặt biến tần nhanh chóng và đơn giản
Công RJ45 ở mặt trước Nâng cao sự tiện lợi trong cài đặt
Hỗ trợ mạng truyền thông đa dạng Hỗ trợ Modbus, Profibus-DP, CANopen và Ethernet IP
Menu thông số nhanh Liệt kê các tham số hữu ích thường sử dụng
Bộ lọc EMC Bộ lọc đáp ứng tiêu chuẩn Danh mục C3
Cường độ chịu nhiệt của vỏ bọc Đươc cải thiện => Độ tin cậy sản phẩm được cải thiện đáng kể
Tùy chọn mạng truyền thông Kết nối với thân mà không cần tháo nắp. Hỗ trợ cổng Ethernet 2 ở phần dưới tùy chọn.
Tiêu chuẩn quốc tế CE và UL 61800-5-1
  • Ứng dụng:
    • Máy cắt/ uốn/ đánh bóng, quạt/ bơm, máy ép/ băng tải, máy hút bụi/ tủ đông, máy nén/ thổi, cẩu trục
    • Gia công kim loại, máy đúc, thiết bị thủy lực/điều hòa không khí, thực phẩm và đồ uống, xử lý môi trường / nước, ..

II. Bảng giá biến tần LS G100 mới nhất 2026

Bảng giá biến tần LS – Thương hiệu Hàn Quốc

Xem đầy đủ bảng giá biến tần LS: TẠI ĐÂY

>>>> NHẬN BẢNG GIÁ CHIẾT KHẤU LÊN TỚI 26% VÀ NHIỀU ƯU ĐÃI LIÊN HỆ:

Miền Bắc:

Click nhận bảng giá

Miền Nam:

Click nhận bảng giá

III. Hướng dẫn cài đặt biến tần LS G100

1.Sơ đồ đấu nối biến tần LS G100 chuẩn kỹ thuật an toàn

Một trong những nguyên nhân hàng đầu khiến biến tần báo lỗi hoặc cháy nổ ngay khi cấp nguồn là do đấu nối sai. Dưới đây là quy trình đấu nối mạch động lực và mạch điều khiển chuẩn cho G100.

* Đấu nối mạch động lực

Mạch động lực là nơi chịu dòng điện lớn nhất, vì vậy sự cẩn thận là bắt buộc.

    • Cấp nguồn đầu vào: Đấu vào các chân R, S, T. Tuyệt đối không được cấp nguồn vào các chân U, V, W vì sẽ gây nổ cầu chỉnh lưu và IGBT ngay lập tức.
    • Đấu ra động cơ: Kết nối động cơ vào các chân U, V, W. Nếu động cơ quay ngược chiều, bạn chỉ cần đảo vị trí của 2 trong 3 dây bất kỳ.
    • Tiếp địa (PE): Đây là bước thường bị bỏ qua tại Việt Nam. Bắt buộc nối đất cho chân PE để triệt tiêu dòng rò, bảo vệ người vận hành và giúp biến tần hoạt động ổn định, tránh nhiễu tín hiệu điều khiển.
    • Chân B1, B2: Cầu đấu điện trở phanh – dùng để kết nối điện trở phanh.

cai-dat-bien-tan-ls-g100

* Đấu nối mạch điều khiển

Đối với mạch điều khiển, LS G100 hỗ trợ cả hai chế độ kích NPN (Sink) và PNP (Source). Bạn cần chú ý công tắc gạt SW1 trên mainboard để chọn chế độ phù hợp với PLC hoặc nút nhấn.

    • Chân P1 đến P5: Các chân đầu vào đa chức năng (Multi-function Input). Mặc định P1 là chạy thuận (FX), P2 là chạy nghịch (RX).
    • Chân CM: Chân chung (Common) cho tín hiệu số.
    • Chân VR, V1, I2: Dùng cho chiết áp ngoài hoặc tín hiệu Analog 0-10V/4-20mA. VR là nguồn 10V cấp cho chiết áp, V1 là ngõ vào điện áp, I2 là ngõ vào dòng điện.

cai-dat-bien-tan-ls-g100

Lưu ý quan trọng: Khi sử dụng biến trở ngoài, hãy sử dụng dây có bọc chống nhiễu và nối đất một đầu của lớp bọc để tín hiệu tần số không bị dao động.

* Làm quen với bàn phím và màn hình hiển thị (Keypad)

Giao diện của LS G100 khá trực quan với màn hình LED 7 đoạn và núm xoay (biến trở tích hợp sẵn trên một số model) hoặc phím điều hướng. Để cài đặt biến tần LS G100 thành thạo, bạn cần hiểu ý nghĩa các phím và các nhóm thông số chính:

    • Phím MODE: Dùng để chuyển đổi giữa các nhóm thông số hoặc lùi lại menu trước đó.
    • Phím Lên/Xuống: Dùng để thay đổi giá trị hoặc di chuyển đến mã lệnh tiếp theo.
    • Phím ENT (Enter/Set): Dùng để truy cập vào thông số hoặc lưu giá trị sau khi thay đổi.
    • Phím RUN/STOP: Lệnh chạy và dừng trực tiếp trên bàn phím.

cai-dat-bien-tan-ls-g100

* Cấu trúc nhóm lệnh của G100 được chia khoa học:

    • Operation Group: Các thông số cơ bản hiển thị ngay bên ngoài (Tần số, ACC, DEC).
    • Drive Group (Dr): Nhóm thông số điều khiển (Chế độ chạy, chế độ dừng, đặc tuyến V/F).
    • Basic Group (bA): Nhóm thông số động cơ và các giới hạn.
    • Advanced Group (Ad): Các chức năng nâng cao (PID, phanh DC).
    • Control Group (Cn): Cài đặt chế độ vector, auto-tuning.
    • Input/Output Group (In/Ou): Cài đặt chức năng cho các chân đầu vào/ra.

2 Các bước cài đặt biến tần LS G100 cơ bản

Đây là quy trình “xương sống” để đưa biến tần vào hoạt động. Tôi sẽ hướng dẫn bạn đi từng bước một cách logic nhất.

* Bước 1: Khôi phục mặc định nhà sản xuất

Trước khi cài đặt mới, đặc biệt là với biến tần cũ hoặc biến tần vừa được chuyển từ máy khác sang, hãy reset về mặc định để xóa bỏ các cài đặt rác.

    • Truy cập nhóm Drive Group (Dr).
    • Tìm thông số Dr.93 (Parameter Initialize).
    • Đặt giá trị bằng 1 (All Groups) và nhấn ENT.
    • Biến tần sẽ nháy màn hình và khôi phục toàn bộ thông số về mặc định của dòng G100.

* Bước 2: Cài đặt thông số động cơ

Để biến tần bảo vệ động cơ chính xác và điều khiển mượt mà, bạn cần nhập thông số trên nhãn (nameplate) động cơ vào nhóm Basic Group (bA).

    • bA.11 (Pole Number): Số cực động cơ (thường là 4 cực cho tốc độ 1450-1500 rpm).
    • bA.12 (Rated Slip): Hệ số trượt (có thể để mặc định nếu không yêu cầu quá khắt khe).
    • bA.13 (Rated Current): Dòng điện định mức (A). Đây là thông số quan trọng nhất để bảo vệ quá tải. Hãy nhìn trên nhãn motor và nhập chính xác.
    • bA.15 (Rated Voltage): Điện áp định mức (Ví dụ: 380V hoặc 220V)

cai-dat-bien-tan-ls-g100

* Bước 3: Chọn lệnh chạy và lệnh tần số

Đây là phần quyết định biến tần sẽ được điều khiển như thế nào: bằng nút nhấn trên mặt máy, bằng công tắc ngoài, hay bằng truyền thông.

Lệnh chạy (Drive Mode – Drv):

Nằm trong nhóm Drive Group, mã Drv.

    • 0: Chạy bằng phím Run/Stop trên bàn phím (Keypad).
    • 1: Chạy bằng công tắc ngoài nối vào chân P1, P2 (Terminal – FX/RX). Đây là chế độ phổ biến nhất trong công nghiệp.
    • 3: Chạy bằng truyền thông RS485 (Modbus RTU).

cai-dat-bien-tan-ls-g100

Lệnh tần số (Frequency Mode – Frq):

cai-dat-bien-tan-ls-g100

Nằm trong nhóm Drive Group, mã Frq.

    • 0: Chỉnh tần số bằng phím Lên/Xuống trên bàn phím.
    • 2: Chỉnh bằng biến trở (chiết áp) xoay gắn trên mặt biến tần (nếu có).
    • 3: Chỉnh bằng biến trở ngoài hoặc tín hiệu 0-10V đấu vào chân V1.
    • 4: Chỉnh bằng tín hiệu dòng điện 4-20mA đấu vào chân I2.

cai-dat-bien-tan-ls-g100

* Bước 4: Cài đặt thời gian tăng tốc và giảm tốc

Thời gian tăng tốc (ACC) và giảm tốc (DEC) ảnh hưởng trực tiếp đến độ bền cơ khí của hệ thống hộp số giảm tốc và sự ổn định của dòng điện.

    • ACC (Acceleration Time): Thời gian để biến tần tăng từ 0Hz lên tần số cực đại (thường là 50Hz hoặc 60Hz).
    • DEC (Deceleration Time): Thời gian để giảm từ tần số cực đại về 0Hz.

Bạn có thể tìm thấy ngay 2 thông số này ở màn hình chính (Operation Group).

    • Đối với tải bơm, quạt: Có thể đặt ACC/DEC dài (10s – 20s) để tránh sốc áp lực nước.
    • Đối với băng tải: Đặt ngắn hơn (3s – 5s) để đáp ứng năng suất, nhưng cần chú ý quán tính tải. Nếu quán tính quá lớn mà đặt DEC quá ngắn, biến tần sẽ báo lỗi quá áp (OVT) do năng lượng hồi về.

Thao tác thực hiện:

    • Nhấn [▲] từ màn hình bắt đầu (0.00) cho đến khi Acc xuất hiện.
    • Nhấn [ENT] để hiển thị cài đặt hiện tại.
    • Sử dụng phím [▲] và [▼] để thay đổi giá trị.
    • Sử dụng [MODE/SHIFT] để di chuyển con trỏ sang chữ số tiếp theo.
    • Nhấn [ENT] x2 để lưu lại cài đặt.
    • Acc sẽ được hiển thị lại cho biết thay đổi thông số đã có hiệu lực.

IV. Bảng mã lỗi biến tần LS G100 và cách khắc phục

Trong quá trình vận hành, việc gặp lỗi là không thể tránh khỏi. Dưới đây là các lỗi biến tần LS G100 thường gặp nhất và cách xử lý nhanh mà không cần gọi thợ.

Mã Lỗi Tên Lỗi Nguyên nhân phổ biến Cách khắc phục
OCT Over Current (Quá dòng) Động cơ bị kẹt, ngắn mạch pha đầu ra, thời gian tăng tốc quá ngắn. Kiểm tra cơ khí, đo cách điện motor, tăng thời gian ACC.
GFT Ground Fault (Chạm đất) Dây dẫn ra motor bị rò điện vỏ, hoặc cuộn dây motor chạm vỏ. Kiểm tra dây dẫn, megger lại motor. Tuyệt đối không reset chạy lại ngay.
OVT Over Voltage (Quá áp) Thời gian giảm tốc quá ngắn với tải quán tính lớn, điện áp nguồn quá cao. Tăng thời gian DEC, lắp thêm điện trở xả nếu cần thiết.
LVT Low Voltage (Thấp áp) Điện áp nguồn đầu vào bị sụt, mất pha đầu vào, dây nguồn lỏng. Kiểm tra điện áp nguồn vào R, S, T. Siết lại ốc domino.
OLT Over Load (Quá tải) Động cơ hoạt động quá dòng định mức trong thời gian dài. Giảm tải, kiểm tra hộp số giảm tốc có bị kẹt không, xem lại cài đặt dòng định mức (bA.13).

Mẹo nhỏ: Khi biến tần báo lỗi, hãy nhấn phím ENT để xem thông số chi tiết tại thời điểm xảy ra lỗi (Dòng điện lúc lỗi, tần số lúc lỗi) để chẩn đoán chính xác hơn.

TÀI LIỆU KỸ THUẬT :

>> Catalogue-bien-tan-LS-G100: Download
