Biến tần Janson Controls: Hướng dẫn cài đặt, bảng mã lỗi & tài liệu kỹ thuật

Giới thiệu

Biến tần Janson Controls là dòng sản phẩm chuyên dụng cho điều khiển động cơ xoay chiều (AC), được phát triển theo định hướng tối ưu chi phí đầu tư và hiệu quả vận hành cho các ứng dụng công nghiệp phổ thông. Sản phẩm tập trung vào các chức năng cốt lõi của biến tần, giúp người dùng dễ dàng lựa chọn, cài đặt và đưa vào vận hành trong thời gian ngắn, đặc biệt phù hợp với các nhà máy vừa và nhỏ hoặc các hệ thống cần giải pháp kinh tế.

Về mặt kỹ thuật, các dòng biến tần Janson Controls hỗ trợ điều khiển V/F và điều khiển Vector, cho phép cải thiện đáng kể khả năng ổn định tốc độ, đặc biệt trong dải tốc độ thấp và các ứng dụng yêu cầu mô-men xoắn khởi động cao. Nhờ đó, thiết bị có thể đáp ứng tốt các bài toán điều khiển động cơ cơ bản đến trung cấp, giảm rung động, hạn chế sụt tốc khi tải thay đổi và nâng cao độ ổn định trong quá trình vận hành liên tục.

Trong thực tế sản xuất, biến tần Janson Controls được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau. Các ứng dụng phổ biến bao gồm công nghiệp nhẹ như máy đóng gói thực phẩm, máy chế biến gỗ và hệ thống băng tải; công nghiệp dệt và giấy như máy dệt, máy làm giấy, máy kéo dây; cũng như các hệ thống cơ khí và phụ trợ như máy công cụ, máy ly tâm, quạt và máy bơm. Ngoài ra, sản phẩm còn được sử dụng trong các dây chuyền tự động hóa quy mô vừa và nhỏ, nơi yêu cầu sự ổn định cơ bản, chi phí hợp lý và khả năng vận hành liên tục.

I. Các Dòng Biến Tần Janson Controls Tiêu Biểu Tại Việt Nam

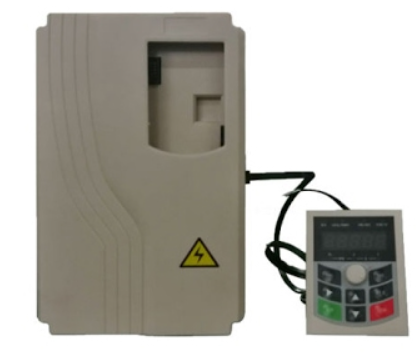

1. Dòng FC100 & FC110 Series (Dòng Compact & Kinh tế)

• Công suất: 0.4KW – 4.0KW.
• Đặc điểm nổi bật:
  • FC100: Thiết kế siêu nhỏ gọn, tích hợp sẵn chức năng PID, PLC đơn giản và chức năng chống ngắt (Anti-trip) giúp vận hành liên tục trong các ứng dụng phức tạp.
  • FC110: Là model kinh tế chuyên dụng, sử dụng thuật toán Vector Control tiên tiến (Vector mode 0) giúp ổn định tốc độ thấp và phản hồi động tốt hơn so với các dòng cơ bản.
  • Cả hai dòng đều hỗ trợ điều khiển V/F, Vector cơ bản và tích hợp các chức năng bảo vệ quá áp, quá dòng tin cậy.
• Ứng dụng: Thiết bị điện tử, đóng gói thực phẩm, máy chế biến gỗ và các thiết bị tự động hóa quy mô nhỏ yêu cầu độ chính xác ở tốc độ thấp.

2. Dòng FC155 Series (Dòng Hiệu suất cao)

• Công suất: Dải công suất rộng từ 0.4KW đến 450KW.
• Đặc điểm nổi bật:
  • Biến tần Vector hiệu suất cao (High Performance Vector Control).
  • Hỗ trợ đa dạng chế độ: V/F, Vector vòng hở (SFVC) và Vector vòng kín (CLVC).
  • Khả năng mở rộng mạnh mẽ với các loại PG card, card truyền thông và nhiều loại encoder khác nhau.
• Ứng dụng: Máy dệt, máy kéo dây, máy công cụ CNC, máy nâng hạ, hệ thống quạt và bơm công suất lớn.

TÀI LIỆU KỸ THUẬT

Dưới đây là bảng tổng hợp tài liệu hướng dẫn sử dụng (Manual) và Catalog cho các dòng biến tần Janson Controls phổ biến:

II. Hướng Dẫn Thiết Lập Cơ Bản

1. An toàn

• Ngắt hoàn toàn nguồn điện trước khi thực hiện đấu nối hoặc bảo trì.
• Sau khi ngắt điện, cần đợi ít nhất 5-10 phút để tụ điện DC xả hết điện áp dư (đảm bảo điện áp dưới 36V) trước khi thao tác.
• Tuyệt đối không đấu nguồn điện lưới (AC) vào các chân đầu ra U, V, W để tránh gây hỏng thiết bị tức thì.
• Đảm bảo tiếp địa (PE) đúng kỹ thuật để an toàn và chống nhiễu hiệu quả.

2. Đấu nối

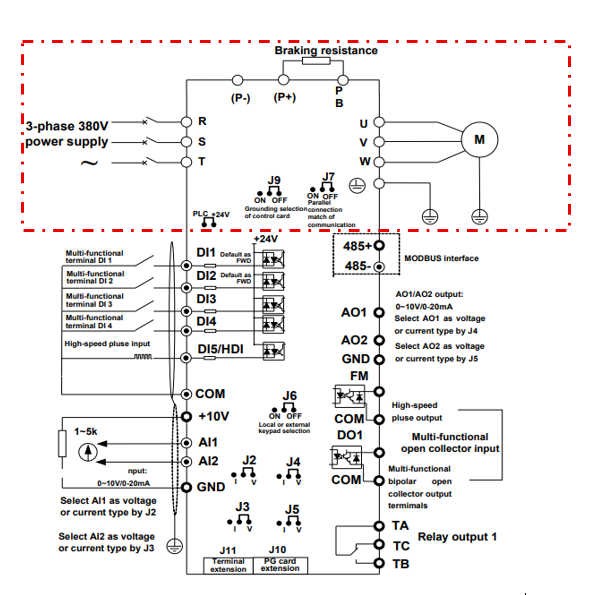

A. Mạch động lực (Main Circuit)

• Nguồn vào: Đấu nối nguồn AC vào các chân R, S, T (hoặc R/L1, S/L2 cho dòng 1 pha).
• Đầu ra động cơ: Đấu nối động cơ vào các chân U, V, W.
• Điện trở xả: Đấu vào chân P+ và PB (Chỉ dùng cho các dòng tích hợp bộ hãm phanh, không đấu trực tiếp vào P+ và P-).
• Tiếp địa: Đấu vào chân E hoặc PE.

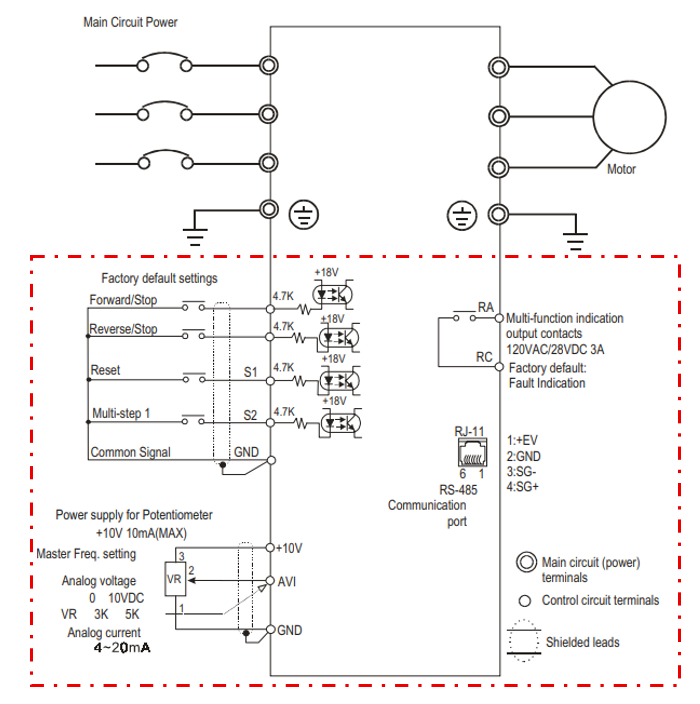

B. Mạch điều khiển (Control Circuit)

• Chạy/Dừng: Đấu nối chân FWD (Chạy thuận), REV (Chạy nghịch) với chân GND (hoặc COM).
• Điều chỉnh tốc độ:
  • Chân giữa chiết áp đấu vào AVI (hoặc AI1).
  • Hai chân còn lại đấu vào +10V và GND.
• Đầu ra rơ-le: Sử dụng chân RA, RC (hoặc TA, TC) để báo lỗi hoặc trạng thái vận hành.

3. Cài đặt thông số cơ bản của động cơ

Để đảm bảo chế độ bảo vệ và điều khiển Vector hoạt động chính xác, người dùng cần nhập các thông số từ nhãn động cơ vào các mã lệnh tương ứng theo bảng dưới đây:

4. Bảng thông số vận hành

Dưới đây là tổng hợp các mã lệnh phổ biến dùng để thiết lập lệnh chạy, lệnh tần số và các giới hạn vận hành cho biến tần Janson Controls:

5. Một số lỗi thường gặp

• Quá dòng (Over Current): Do tăng tốc quá nhanh hoặc động cơ kẹt. Khắc phục: Tăng thời gian tăng tốc.
• Quá áp (Over Voltage): Do giảm tốc quá nhanh. Khắc phục: Tăng thời gian giảm tốc hoặc lắp điện trở xả.
• Quá tải (Overload): Do tải nặng hoặc biến tần nhỏ. Khắc phục: Giảm tải hoặc nâng công suất biến tần.

III. Bảng Mã Lỗi Biến Tần

Trong quá trình vận hành, nếu thiết bị dừng hoạt động và hiển thị mã lỗi, quý khách có thể tra cứu nguyên nhân và cách xử lý nhanh theo bảng mã lỗi chi tiết sau:

IV. Hạn chế của biến tần Janson Controls

Mặc dù Janson Controls là thương hiệu biến tần có xuất xứ từ Trung Quốc, được nhiều doanh nghiệp lựa chọn nhờ giá thành cạnh tranh và khả năng đáp ứng tốt các ứng dụng cơ bản, tuy nhiên trong quá trình triển khai thực tế tại nhà máy, dòng sản phẩm này vẫn bộc lộ một số hạn chế nhất định, cụ thể:

Độ nhận diện thương hiệu toàn cầu còn hạn chế.

So với các hãng biến tần đến từ châu Âu hoặc Nhật Bản, Janson Controls chưa có độ phủ thương hiệu rộng trên thị trường quốc tế, đặc biệt trong các dự án yêu cầu tiêu chuẩn kỹ thuật cao hoặc có sự tham gia của chủ đầu tư nước ngoài.

Khả năng tích hợp với các hệ thống điều khiển cao cấp chưa thực sự tối ưu.

Các dòng biến tần Janson Controls chủ yếu hỗ trợ các chuẩn truyền thông phổ biến như Modbus, trong khi việc hỗ trợ các giao thức công nghiệp hiện đại như PROFINET, EtherCAT còn hạn chế hoặc chưa đồng bộ. Điều này gây khó khăn khi tích hợp vào các hệ thống điều khiển phức tạp hoặc các dây chuyền tự động hóa quy mô lớn.

Tài liệu kỹ thuật chưa đủ chi tiết cho người mới triển khai.

Hướng dẫn cài đặt và vận hành chủ yếu ở mức cơ bản, thiếu các mô tả chuyên sâu về tình huống ứng dụng thực tế, sơ đồ kết nối nâng cao và ví dụ cấu hình, khiến kỹ sư lần đầu tiếp cận cần nhiều thời gian thử nghiệm và tinh chỉnh hệ thống.

Giải pháp thay thế bền vững: Biến tần Shihlin và hệ sinh thái dịch vụ đồng bộ

Từ những phân tích kỹ thuật và kinh nghiệm triển khai thực tế tại nhà máy, chúng tôi nhận thấy rằng định hướng chuyển sang sử dụng biến tần Shihlin không đơn thuần là thay đổi một thiết bị, mà là tiếp cận một hệ sinh thái sản phẩm – dịch vụ hoàn chỉnh, đóng vai trò then chốt trong việc đảm bảo vận hành ổn định và lâu dài cho hệ thống.

Shihlin với triết lý “Dịch vụ vượt trội” mang lại những giá trị thực chất cho người sử dụng: thiết bị hoạt động ổn định, khả năng thích nghi cao với điều kiện khí hậu nóng ẩm tại Việt Nam, cấu hình đơn giản và dễ bảo trì. Dựa trên nền tảng công nghệ từ Mitsubishi Electric, Shihlin đảm bảo chất lượng vận hành chuẩn Nhật Bản, đồng thời vẫn giữ mức đầu tư mang tính thực dụng, phù hợp với nhiều mô hình nhà máy.

Đặc biệt, Công ty Cổ phần Tự động hóa Toàn Cầu (GAC) – nhà phân phối ủy quyền chính thức của biến tần Shihlin tại Việt Nam – chính là yếu tố bảo chứng cho sự an tâm của khách hàng. Thông điệp “GAC – Chất nhưng rẻ” không hướng đến việc giảm giá bằng cách cắt giảm chất lượng, mà tập trung vào tối ưu tổng chi phí sở hữu (TCO) thông qua tư vấn đúng công suất, đúng ứng dụng và dịch vụ hậu mãi bám sát thực tế vận hành.

Gói dịch vụ do GAC triển khai mang lại những lợi ích rõ ràng:

• Bảo hành toàn diện lên tới 3 năm, đồng hành lâu dài cùng doanh nghiệp
• Miễn phí lắp đặt trong bán kính 60 km, hỗ trợ kỹ thuật tận nơi nhanh chóng
• Đào tạo kỹ thuật 1–1 miễn phí, giúp đội ngũ bảo trì làm chủ thiết bị và giảm thiểu rủi ro vận hành

Sự kết hợp giữa chất lượng biến tần Shihlin và dịch vụ chuyên sâu từ GAC không chỉ giúp doanh nghiệp tối ưu chi phí đầu tư ban đầu, mà còn giảm đáng kể chi phí bảo trì và vận hành trong dài hạn.

Vì vậy, đối với các nhà máy đang tìm kiếm một giải pháp ổn định – dễ triển khai – chi phí hợp lý – hậu mãi mạnh, Shihlin do GAC phân phối chính thức chính là lựa chọn chiến lược thay thế hiệu quả cho các dòng biến tần như Janson Controls.
