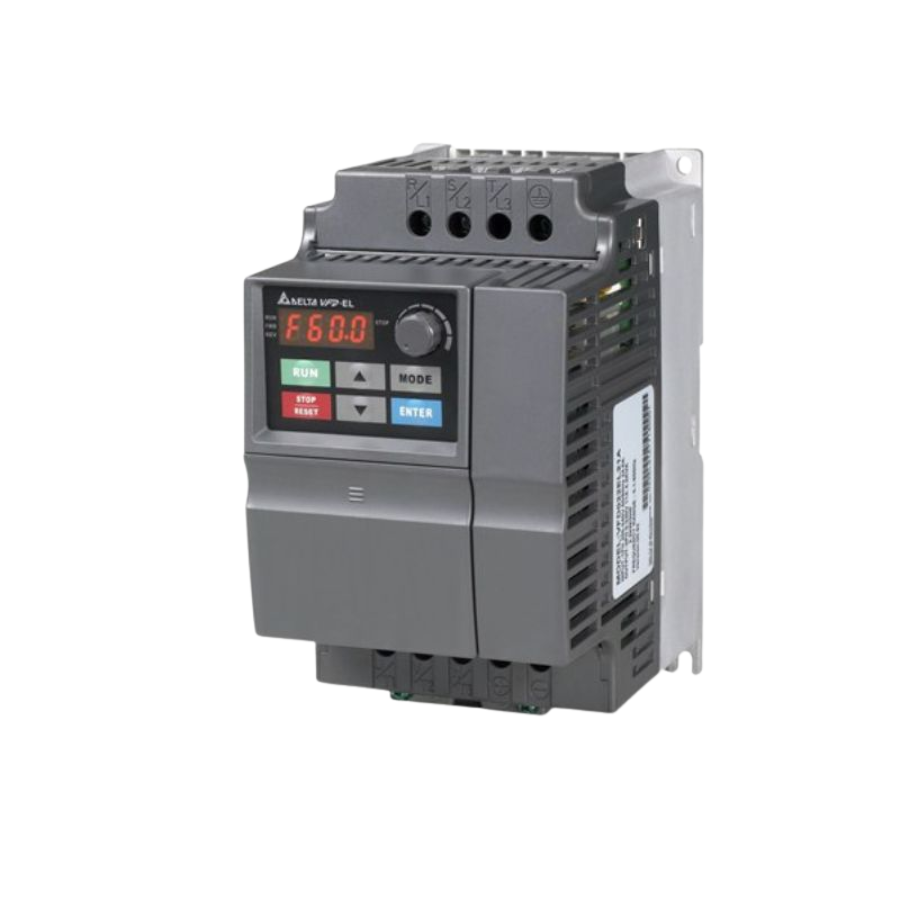

Biến tần Delta VFD-EL là dòng biến tần vi mô (Micro Drive) đa chức năng đến từ thương hiệu Delta – Đài Loan, được thiết kế nhỏ gọn nhằm thay thế cho dòng VFD-L trước đây. Sản phẩm nổi bật nhờ sự cân bằng giữa chi phí đầu tư, hiệu năng vận hành và độ bền ổn định.

I. Delta Electronics – Thương hiệu Đài Loan

1. Giới thiệu về tập đoàn Delta

Được thành lập từ năm 1971 tại Đài Loan, Delta Electronics không chỉ là một tập đoàn công nghệ, họ là biểu tượng toàn cầu về điện tử công suất và quản lý năng lượng với mạng lưới R&D phủ sóng khắp 160 quốc gia. Thấm nhuần triết lý “Tiết kiệm năng lượng – Bảo vệ môi trường – Tự động hóa thông minh”, mỗi sản phẩm của Delta đều là kết tinh của công nghệ tiên tiến nhằm tối ưu hóa hiệu suất vận hành.

2. Tổng quan về biến tần Delta VFD-EL

* Đặc điểm nổi bật của biến tần VFD-EL

• • Thiết kế module linh hoạt, dễ bảo trì: Cho phép tháo lắp nhanh, đặc biệt quạt làm mát có thể thay thế dễ dàng mà không cần dụng cụ, giúp giảm thời gian dừng máy và chi phí bảo trì.
  • Tích hợp sẵn EMI Filter và DC Bus dùng chung: Giúp giảm nhiễu điện từ, bảo vệ các thiết bị như PLC, HMI và tăng độ ổn định cho toàn hệ thống.
  • Tối ưu tản nhiệt, tiết kiệm không gian lắp đặt: Cho phép lắp đặt sát nhau trên DIN Rail (side-by-side), phù hợp với tủ điện nhỏ và hệ thống cần tối ưu diện tích.
  • Hỗ trợ điều khiển và kết nối linh hoạt: Tích hợp PID và truyền thông RS-485 (Modbus), dễ dàng điều khiển áp suất, lưu lượng và kết nối hệ thống điều khiển từ xa.

* Bảng thông số kỹ thuật biến tần Delta VFD-EL

* Ứng dụng:

• • Phù hợp cho hệ thống băng tải, cửa tự động, thang nâng nhỏ và thiết bị tời (cần cẩu trục X-Y)
  • Ứng dụng cực tốt trong điều khiển đa cấp tốc độ và máy cuộn/xả cuộn nhờ khả năng tăng/giảm tốc nhanh
  • Thích hợp cho các hệ thống quạt/bơm như điều hòa không khí, bơm cấp nước áp suất không đổi, máy nén khí, xử lý nước thải
  • Sử dụng hiệu quả trong máy móc ngành dệt may và giấy (máy dệt ruy băng, máy in, máy may công nghiệp)

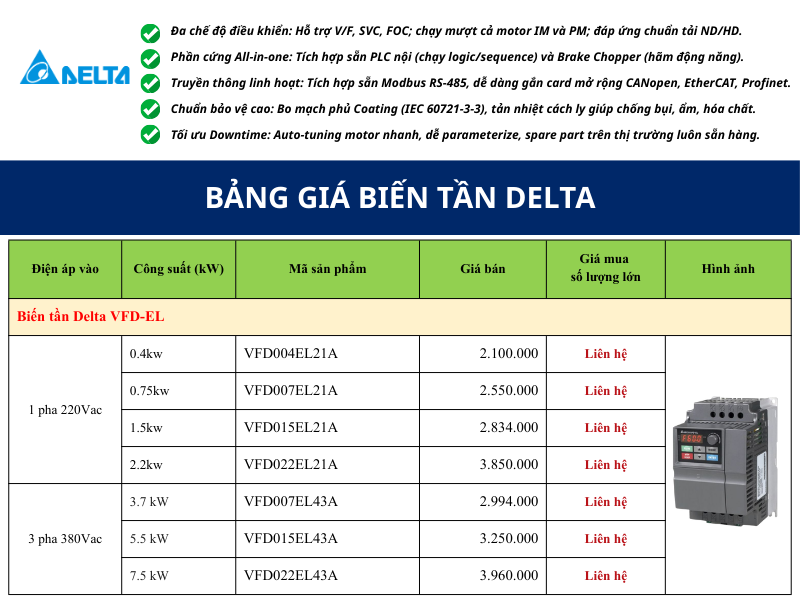

II. Bảng giá biến tần Delta VFD-EL mới nhất 2026

Xem đầy đủ bảng giá biến tần Delta: TẠI ĐÂY

>>>> NHẬN BẢNG GIÁ CHIẾT KHẤU VÀ NHIỀU ƯU ĐÃI LIÊN HỆ:

Miền Bắc:

Miền Nam:

III.Hướng dẫn cài đặt biến tần VFD-EL

1. Sơ đồ đấu nối biến tần VFD-EL

* Sơ đồ đấu nối cấp nguồn và động cơ cho biến tần VFD-EL

Đầu nối biến tần VFD-EL loại ngõ vào 1 pha 220VAC:

Đầu nối biến tần VFD-EL loại ngõ vào 3 pha 380VAC:

* Ý nghĩa các chân đấu nối động lực:

Điện trở hãm nối với chân + và –

* Sơ đồ đấu nối dây điều khiển cho biến tần

* Ý nghĩa các chân điều khiển của biến tần VFD-EL

Chú ý:

• • Chế độ NPN hay PNP phụ thuộc vào người dùng gạt Switch trên biến tần
  • Tuyệt đối không cấp nguồn ngoài vào các chân điều khiển trên biến tần
  • Tuyệt đối không nối ngắn mạch chân 24V với chân DCM

2. Cài đặt thông số biến tần Delta VFD-EL

* Các thông số cơ bản cài đặt biến tần VFD-EL

Bảng thông số cài đặt biến tần Delta VFD-EL

* Cài đặt biến tần Delta VFD-EL theo các chế độ thông dụng

 Chạy dừng bằng bàn phím biến tần, thay đổi tốc độ bằng chiết áp có sẵn

Chạy dừng bằng bàn phím biến tần, thay đổi tốc độ bằng chiết áp ngoài

• Sơ đồ đấu nối chiết áp vào biến tần:

Chân số 2 của chiết áp nối vào chân AVI. Nếu giá trị chiết áp ngược chiều tăng giảm thì chỉ cần đảo 2 chân 10V và ACM.

 Chạy dừng bằng công tắc chuyển mạch ngoài, thay đổi tốc độ bằng chiết áp ngoài

Sơ đồ đấu nối chân công tắc chuyển mạch chạy thuận ngược vào biến tần, chiết áp đấu tương tự như trường hợp trên:

5.2.3. Các thông số cơ bản khác

Reset biến tần

Thay đổi thời gian tăng giảm tốc:

Thay đổi tần số tối đa:

Ví dụ để biến tần chạy lên 60Hz, chúng ta cần cài cả 01.00 và 01.01 lên 60Hz.

IV. Bảng mã lỗi thường gặp và cách khắc phục của Delta VFD-EL

Mã lỗi	Tên lỗi và nguyên nhân	Cách kiểm tra và xử lý
OC	Quá dòng (Over Current) Dòng điện ngõ ra vượt quá ngưỡng cho phép của biến tần.	– Kiểm tra động cơ, cơ khí có bị kẹt tải không. – Kiểm tra dây kết nối từ biến tần đến động cơ (lỏng, chạm chập, chạm đất). – Tăng thời gian tăng/giảm tốc. – Nếu tải quá nặng, cần nâng công suất biến tần.
OcA	Quá dòng khi tăng tốc Thường do ngắn mạch đầu ra hoặc thời gian tăng tốc quá ngắn.	– Kiểm tra cách điện dây dẫn động cơ. – Tăng thời gian tăng tốc. – Giảm bù momen (Pr. 7-02) nếu quá lớn.
Ocd	Quá dòng khi giảm tốc Thường do thời gian giảm tốc quá ngắn hoặc quán tính tải lớn.	– Tăng thời gian giảm tốc. – Kiểm tra lại công suất động cơ so với biến tần.
Ocn	Quá dòng khi chạy ổn định Do tải tăng đột ngột hoặc ngắn mạch ngõ ra.	– Kiểm tra cách điện dây dẫn. – Kiểm tra xem tải có thay đổi bất thường không.
OL	Quá tải (Over Load) Dòng điện vượt quá 150% định mức trong 60s.	– Giảm tải cho động cơ. – Kiểm tra xem động cơ có bị kẹt cơ khí không. – Điều chỉnh lại thông số bù momen. – Cân nhắc nâng công suất biến tần nếu tải thực tế quá lớn.
OV / OU	Quá áp (Over Voltage) Điện áp DC Bus tăng cao quá mức (thường xảy ra khi giảm tốc nhanh hoặc điện lưới tăng cao).	– Kiểm tra điện áp nguồn vào. – Tăng thời gian giảm tốc. – Lắp thêm điện trở xả nếu tải có quán tính lớn.
LV / Lu	Thấp áp (Low Voltage) Điện áp DC Bus thấp dưới ngưỡng cho phép.	– Kiểm tra điện áp nguồn vào có đủ không. – Kiểm tra pha đầu vào (R, S, T) xem có bị mất pha không. – Kiểm tra xem có thiết bị nào gây sụt áp trên lưới điện không.
OH	Quá nhiệt (Over Heat) Nhiệt độ tản nhiệt vượt quá mức quy định.	– Kiểm tra quạt tản nhiệt có chạy không, có bị bụi bẩn không. – Đảm bảo không gian lắp đặt thông thoáng. – Kiểm tra nhiệt độ môi trường (thường phải dưới 40°C).
GFF	Lỗi chạm đất (Ground Fault) Đầu ra biến tần bị rò rỉ hoặc chạm đất.	– Kiểm tra dây dẫn từ biến tần ra động cơ có bị hở, chạm vỏ không. – Kiểm tra độ cách điện của động cơ.
VFDr	Lỗi kết nối bàn phím (Thường gặp ở dòng mới).	– Tháo bàn phím ra cắm lại. – Kiểm tra dây cáp mạng/jack RJ45 kết nối màn hình. – Thay thử bàn phím khác.
Aoc / Boc / Coc	Ngắn mạch pha U, V, W Lỗi ngắn mạch trực tiếp tại đầu ra.	– Tháo dây động cơ ra và chạy thử biến tần. Nếu vẫn báo lỗi thì biến tần đã hỏng phần cứng. – Nếu hết lỗi, kiểm tra lại dây dẫn và động cơ.
HPF.1 / .2 / .3	Lỗi phần cứng bảo vệ Lỗi mạch bảo vệ quá dòng/quá áp bên trong.	– Đây là lỗi phần cứng nghiêm trọng, cần gửi về nhà cung cấp để bảo hành/sửa chữa.
cd1 / cd2 / cd3	Lỗi dòng pha đầu ra (Thường gặp ở dòng MS300, MH300).	– Tắt nguồn và bật lại. Nếu vẫn bị thì cần mang đi kiểm tra phần cứng.
