Giới thiệu
Parker Hannifin là tập đoàn công nghiệp toàn cầu, cung cấp các giải pháp biến tần điều khiển tốc độ động cơ phục vụ nhiều lĩnh vực sản xuất và tự động hóa. Biến tần AC Parker được thiết kế để kiểm soát tốc độ và mô-men của động cơ cảm ứng AC ba pha cũng như động cơ nam châm vĩnh cửu PMAC, đáp ứng yêu cầu vận hành từ cơ bản đến nâng cao.
Với định hướng tập trung vào độ tin cậy và khả năng tích hợp hệ thống, các dòng biến tần Parker phù hợp cho nhiều ứng dụng công nghiệp phổ biến như bơm, quạt, băng tải, máy trộn, cho tới các dây chuyền xử lý vật liệu dạng cuộn (web processing) và hệ thống đa động cơ phức tạp.
Điểm nổi bật của biến tần AC Parker nằm ở sự đa dạng dòng sản phẩm, hỗ trợ nhiều chế độ điều khiển (V/Hz, Vector không cảm biến, Vector vòng kín), khả năng mở rộng truyền thông và tích hợp các chức năng an toàn, giúp kỹ sư linh hoạt trong thiết kế và triển khai hệ thống tự động hóa.
I. CÁC DÒNG BIẾN TẦN TIÊU BIỂU
Tổng hợp các dòng biến tần AC Parker phổ biến, mỗi dòng được định hướng cho một nhóm ứng dụng và mức độ yêu cầu điều khiển khác nhau.
1. Dòng AC10 (Compact Drive)
Dòng AC10 là biến tần nhỏ gọn, hướng đến các ứng dụng công nghiệp phổ thông với yêu cầu lắp đặt linh hoạt và chi phí hợp lý.
- Công suất: 0.2kW đến 180kW.
- Đặc điểm nổi bật: Thiết kế nhỏ gọn (Compact), tích hợp sẵn bộ lọc EMC (tùy chọn) và bộ hãm (braking unit). Hỗ trợ điều khiển V/Hz, Vector cảm biến (Sensorless Vector) và Vector vòng kín. Tích hợp sẵn cổng RS485 Modbus. Màn hình LED 7 thanh tích hợp sẵn.
- Ứng dụng: Điều khiển tốc độ động cơ công nghiệp phổ thông, bơm, quạt, máy trộn, băng tải.
2. Dòng AC20 (Advanced Compact Drive)
AC20 là phiên bản nâng cao của dòng compact, phù hợp cho các hệ thống cần độ chính xác cao hơn và khả năng tích hợp an toàn.
- Công suất: 1.5kW đến 180kW.
- Đặc điểm nổi bật: Dòng biến tần nhỏ gọn nâng cao, hỗ trợ phản hồi Encoder để điều khiển vector chính xác. Tích hợp chức năng an toàn STO (Safe Torque Off). Kết nối Ethernet và các tùy chọn mở rộng linh hoạt.
- Ứng dụng: Các ứng dụng yêu cầu điều khiển chính xác cao hơn dòng cơ bản, tích hợp hệ thống tự động hóa.
3. Dòng 690+ (High Performance Drive)
Dòng 690+ được thiết kế cho các ứng dụng hiệu suất cao, tải nặng và yêu cầu điều khiển chuyên sâu.
- Công suất: Dải công suất rộng, lên đến 315kW (Frame J) và lớn hơn,.
- Đặc điểm nổi bật: Dòng biến tần hiệu suất cao, hỗ trợ điều khiển V/Hz, Vector không cảm biến và Vector vòng kín. Có khả năng lập trình khối chức năng (Function Blocks) mạnh mẽ. Hỗ trợ tái sinh năng lượng 4-Q (4-Quadrant Regen),,.
- Ứng dụng: Các ứng dụng tải nặng, yêu cầu mô-men xoắn cao, điều khiển lực căng, thu xả cuộn, và thay thế PLC nhỏ,.
4. Dòng 890 (Common Bus / Standalone Drive)
Dòng 890 là giải pháp mô-đun cho các hệ thống lớn, đa động cơ và yêu cầu tái sinh năng lượng.
- Công suất: Lên đến 315kW/500hp và có thể ghép nối.
- Đặc điểm nổi bật: Thiết kế dạng mô-đun, bao gồm các đơn vị Common Bus Supply (CS), Common Bus Drive (CD) và Standalone (SD). Hỗ trợ điều khiển động cơ AC và động cơ PMAC (nam châm vĩnh cửu). Tích hợp STO và nhiều khe cắm truyền thông,,.
- Ứng dụng: Hệ thống đa động cơ (multi-motor systems), in ấn, chuyển đổi năng lượng, và các dây chuyền sản xuất phức tạp.
TÀI LIỆU KỸ THUẬT
Dưới đây là bảng tổng hợp tài liệu hướng dẫn sử dụng (Manual) và Catalog cho các dòng biến tần AC Parker phổ biến:
| Dòng Sản Phẩm | Manual (Hướng dẫn sử dụng) | Catalog (Thông số kỹ thuật) |
AC10 |
[Tải về – AC10 User Manual] | Đang cập nhật .. |
AC20 |
[Tải về – AC20 User Manual] | Đang cập nhật .. |
690+ |
[Tải về – 690+ User Manual] | Đang cập nhật .. |
890 |
[Tải về – 890 User Manual] | Đang cập nhật .. |
II. HƯỚNG DẪN THIẾT LẬP CƠ BẢN
Giúp kỹ sư nắm được các bước cài đặt và vận hành cơ bản biến tần AC Parker trong thực tế.
1. An toàn
- Chỉ thực hiện lắp đặt và đấu nối bởi nhân viên có chuyên môn.
• Nguy hiểm điện áp cao: Sau khi ngắt nguồn, tụ điện DC Bus vẫn còn tích điện. Cần chờ ít nhất 5 đến 15 phút (tùy dòng biến tần, ví dụ AC10 là 15 phút) để điện áp xả hết xuống mức an toàn (<50V) trước khi chạm vào các cực điện,.
• Thiết bị phải được nối đất (PE) vĩnh viễn và chắc chắn do dòng rò có thể lớn hơn 10mA,.
• Không kết nối tụ bù hoặc thiết bị chống sét trực tiếp vào đầu ra (U, V, W) của biến tần.

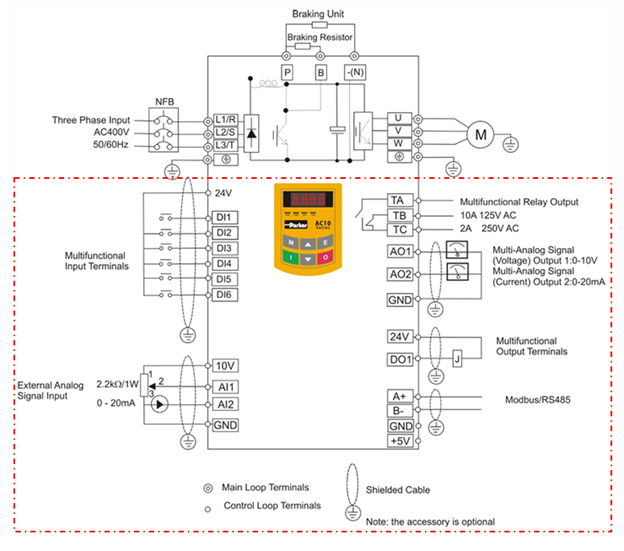

2. Đấu nối
A: Mạch động lực
◦ Nguồn vào: Kết nối nguồn điện vào các chân L1/R, L2/S, L3/T (hoặc L1, L2 cho 1 pha),.
◦ Động cơ: Kết nối động cơ vào các chân U, V, W. Đảm bảo động cơ được nối đất,.
◦ Điện trở xả: Kết nối vào chân P (hoặc DC+) và B (hoặc DBR) nếu sử dụng chức năng hãm động năng. Không nối tắt các chân này,.
◦ Tiếp địa: Kết nối cực PE/Ground xuống đất,.
B: Mạch điều khiển
◦ Đầu vào số (DI): Các chân DI1, DI2… dùng cho lệnh chạy (Run), dừng (Stop), đảo chiều (Dir), Jog.
◦ Đầu vào tương tự (AI): AI1, AI2 dùng cho tín hiệu đặt tốc độ (0-10V, 4-20mA). Sử dụng jumper hoặc DIP switch để chọn loại tín hiệu áp/dòng,.
◦ Đầu ra: Relay (TA/TB/TC) báo lỗi hoặc trạng thái chạy; AO (Analog Output) báo tốc độ hoặc dòng điện,.
◦ STO: Nếu có, cần tháo cầu đấu tắt hoặc đấu nối vào mạch an toàn để biến tần có thể hoạt động,.
3. Cài đặt các thông số cơ bản của động cơ
Trước bảng thông số dưới đây, kỹ sư cần đối chiếu chính xác nhãn động cơ để đảm bảo biến tần hoạt động ổn định và chính xác.
| Tên thông số | Mã cài đặt (AC10) | Mã cài đặt (690+/890) | Mô tả |
| Công suất định mức | F801 | P27.02 (P690+ Pwr) | Nhập công suất ghi trên nhãn động cơ (kW),. |
| Điện áp định mức | F802 | P27.04 (P1160) | Nhập điện áp hoạt động của động cơ (V),,. |
| Dòng điện định mức | F803 | P27.05 (P64) | Nhập dòng điện định mức (A),,. |
| Tần số định mức | F810 | P27.03 (P1159) | Nhập tần số cơ bản (Base Frequency) (Hz),,. |
| Tốc độ định mức | F805 | P27.07 (P83) | Nhập tốc độ vòng quay (RPM),,. |
| Số cực động cơ | F804 | P27.09 (P84) | Số cực (Poles) của động cơ (2, 4, 6…),,. |
| Auto-tune (Dò thông số) | F800 | Autotune Enable | Chọn 1 (Quay) hoặc 2 (Tĩnh) để biến tần tự động dò thông số động cơ,. |
4. Bảng thông số vận hành
Bảng dưới đây tổng hợp các thông số vận hành thường dùng trong quá trình cài đặt và chạy thử.
| Chức năng | Mã (AC10) | Mã (690+/890) | Mô tả |
| Chế độ điều khiển | F106 | Control Mode | 0: Vector, 2: V/Hz (Cơ bản),. |
| Lệnh chạy (Start) | F200 | Seq Logic / Remote | 0: Keypad, 1: Terminal, 3/4: Modbus,. |
| Lệnh tần số (Tốc độ) | F203 | Reference / Remote | 0: Số, 1: AI1 (Biến trở), 2: AI2,. |
| Thời gian tăng tốc | F114 | P100.02 (P258) | Thời gian để đạt tốc độ tối đa (s),,. |
| Thời gian giảm tốc | F115 | P100.03 (P259) | Thời gian để dừng từ tốc độ tối đa (s),,. |
| Tần số tối đa | F111 | P101.08 (P1032) | Giới hạn tần số/tốc độ cao nhất,,. |
| Tần số tối thiểu | F112 | Min Speed (P337) | Giới hạn tần số thấp nhất,. |
5. Một số lỗi thường gặp
- Động cơ không chạy:
◦ Nguyên nhân: Chưa có lệnh Run hoặc chưa đấu dây Enable/STO; Sai thông số nguồn điều khiển (F200/F201).
◦ Khắc phục: Kiểm tra cầu đấu STO/Enable; Kiểm tra trạng thái đầu vào số (DI); Xem lại cài đặt nguồn lệnh chạy. - Động cơ quay ngược chiều:
◦ Nguyên nhân: Đấu sai thứ tự pha U, V, W hoặc cài đặt sai hướng.
◦ Khắc phục: Đổi 2 trong 3 dây pha động cơ hoặc chỉnh thông số đảo chiều. - Báo lỗi quá dòng (Overcurrent – OC) khi tăng tốc:
◦ Nguyên nhân: Thời gian tăng tốc quá ngắn; Ngắn mạch đầu ra; Kẹt tải.
◦ Khắc phục: Tăng thời gian tăng tốc; Kiểm tra cách điện và tải. - Báo lỗi quá áp (Overvoltage – OE) khi giảm tốc:
◦ Nguyên nhân: Thời gian giảm tốc quá ngắn; Quán tính tải lớn.
◦ Khắc phục: Tăng thời gian giảm tốc; Lắp thêm điện trở xả.
III. BẢNG MÃ LỖI BIẾN TẦN
Bảng mã lỗi dưới đây giúp kỹ sư nhanh chóng xác định nguyên nhân và hướng xử lý khi biến tần AC Parker gặp sự cố.
| Mã lỗi (AC10) | Mã lỗi (690+/890) | Tên lỗi | Nguyên nhân | Cách khắc phục |
| OC / OC1 / OC2 | OVER CURRENT | Quá dòng | Tăng tốc quá nhanh; Ngắn mạch đầu ra; Kẹt cơ khí; Động cơ quá tải | Tăng thời gian tăng tốc; Kiểm tra dây động cơ; Giảm tải; Kiểm tra thông số động cơ,. |
| OE | OVER VOLTAGE / DCHI | Quá áp DC | Điện áp nguồn cao; Quán tính tải lớn hồi tiếp năng lượng khi giảm tốc | Kiểm tra nguồn vào; Tăng thời gian giảm tốc; Lắp điện trở xả,. |
| LU | UNDER VOLTAGE / DCLO | Thấp áp | Nguồn vào thấp; Mất pha nguồn; Lỏng dây nguồn | Kiểm tra điện áp nguồn và cầu chì/aptomat; Siết lại ốc vít nguồn,. |
| OL1 | INVERTER OVERLOAD | Quá tải biến tần | Dòng điện vượt quá định mức biến tần trong thời gian dài | Giảm tải; Chọn biến tần công suất lớn hơn. |
| OL2 / I.t | MOTOR OVERLOAD | Quá tải động cơ | Động cơ hoạt động quá tải thấp tốc độ; Cài đặt bảo vệ sai | Kiểm tra tải; Tăng công suất động cơ; Chỉnh lại thông số bảo vệ dòng,. |
| OH | HEATSINK TEMP | Quá nhiệt tản nhiệt | Nhiệt độ môi trường cao; Quạt hỏng; Khe gió bị tắc | Vệ sinh quạt và khe gió; Giảm nhiệt độ môi trường; Thay quạt,. |
| PF1 | PHASE LOSS | Mất pha đầu vào | Mất một pha nguồn đầu vào R, S, T | Kiểm tra nguồn cấp và cầu chì đầu vào,. |
| PF0 | OUTPUT PHASE LOSS | Mất pha đầu ra | Đứt dây ra động cơ; Lỏng kết nối U, V, W | Kiểm tra cáp động cơ và các đầu nối,. |
| Err5 | PID ERROR | Lỗi PID | Cài đặt thông số PID sai | Kiểm tra và cài đặt lại các thông số nhóm PID. |
| CE | COMMS TIMEOUT | Lỗi truyền thông | Mất kết nối PC/PLC; Nhiễu đường truyền | Kiểm tra dây mạng; Kiểm tra đầu nối; Cài đặt lại timeout,. |
| Err6 / GP | GROUND FAULT | Lỗi chạm đất | Chạm đất ở cáp động cơ hoặc cuộn dây động cơ | Kiểm tra cách điện cáp và động cơ. |
| STO | SAFE TORQUE OFF | Ngắt an toàn | Mạch STO bị ngắt (mở) | Kiểm tra mạch an toàn, nút dừng khẩn cấp hoặc cầu đấu STO. |
| Aerr | ANALOG INPUT ERR | Lỗi đầu vào Analog | Đứt dây tín hiệu Analog (4-20mA) | Kiểm tra dây tín hiệu Analog,. |
Quy trình xử lý khi biến tần gặp lỗi:
- Ghi nhận: Quan sát mã lỗi hiển thị trên màn hình và trạng thái đèn LED (Trip/Alarm).
- Tra cứu: Đối chiếu mã lỗi với bảng trên để xác định nguyên nhân sơ bộ.
- An toàn: Ngắt nguồn điện, chờ tụ xả hết điện trước khi thao tác vào phần cứng (kiểm tra dây, động cơ).
- Kiểm tra & Khắc phục: Thực hiện các biện pháp như đo nguội, kiểm tra tải, vệ sinh, hoặc điều chỉnh thông số (tăng/giảm tốc).
- Reset: Nhấn nút STOP/RESET trên bàn phím hoặc kích hoạt chân terminal Reset để xóa lỗi (chỉ reset khi đã khắc phục xong nguyên nhân),.
- Thử nghiệm: Chạy thử lại ở tốc độ thấp, theo dõi dòng điện và điện áp trước khi đưa vào vận hành chính thức.
IV. HẠN CHẾ CỦA BIẾN TẦN AC PARKER
Từ thực tế triển khai tại nhà máy, biến tần AC Parker vẫn đáp ứng tốt về mặt kỹ thuật, tuy nhiên với nhiều doanh nghiệp và đội ngũ vận hành, thiết bị này có một số điểm khiến người dùng khó tiếp cận và khó tối ưu chi phí:
- Phụ thuộc nhiều vào điều kiện môi trường: Khi làm việc trong môi trường nóng, bụi hoặc lắp đặt ở độ cao lớn, biến tần cần giảm công suất để đảm bảo an toàn. Điều này khiến người dùng phải chọn biến tần dư công suất ngay từ đầu, làm tăng chi phí đầu tư.
- Thời gian chờ bảo trì dài: Sau khi tắt nguồn, cần chờ khá lâu để tụ DC Bus xả hết điện (có thể lên đến 15 phút). Trong thực tế sản xuất, điều này gây bất tiện khi cần kiểm tra hoặc xử lý sự cố nhanh.
- Yêu cầu hệ thống điện đạt chuẩn cao: Dòng rò tiếp địa lớn khiến biến tần đòi hỏi hệ thống nối đất tốt và ổn định. Với các nhà máy cũ hoặc cải tạo từ hệ thống sẵn có, việc đáp ứng điều kiện này không phải lúc nào cũng dễ.
- Khó chọn đúng công suất cho động cơ nhỏ: Khi ghép với động cơ có dòng định mức thấp, biến tần có thể hoạt động kém chính xác hoặc khó Auto-tune. Điều này buộc kỹ sư phải tính toán kỹ hơn và mất nhiều thời gian thử nghiệm.
- Cài đặt và vận hành tương đối phức tạp: Các dòng trung và cao cấp như 690+ hoặc 890 có nhiều tham số, nhiều khối chức năng. Nếu đội ngũ bảo trì không quen hoặc thiếu tài liệu tiếng Việt, việc cài đặt – tinh chỉnh – bảo trì sẽ gặp không ít khó khăn.
- Chi phí đầu tư và khai thác: Ngoài giá thiết bị, người dùng còn phải tính đến chi phí kỹ sư, thời gian cài đặt, phụ kiện đi kèm và bảo trì lâu dài – đây là rào cản với các nhà máy ưu tiên giải pháp “dễ dùng – nhanh triển khai”.
