Trong các hệ thống điện công suất lớn, việc đảm bảo khả năng đóng cắt an toàn và bảo vệ trước các sự cố ngắn mạch hay quá tải là yếu tố vô cùng quan trọng. ACB Shihlin chính là giải pháp bảo vệ tối ưu cho các hệ thống phân phối điện trung tâm, giúp kiểm soát và cô lập sự cố nhanh chóng, hạn chế tối đa nguy cơ cháy nổ và hư hỏng thiết bị. Với khả năng đóng cắt dòng lớn, độ tin cậy cao, thiết kế hiện đại cùng nhiều tính năng bảo vệ thông minh, ACB Shihlin đáp ứng hiệu quả các yêu cầu khắt khe trong tủ điện tổng, trạm phân phối và các hệ thống điện công nghiệp quy mô lớn.

I. Shihlin – Thương hiệu thiết bị điện và tự động hóa hàng đầu Đài Loan

Được thành lập từ năm 1955, Shihlin Electric & Engineering Corp không chỉ là một cái tên lâu đời mà còn là biểu tượng cho sự phát triển công nghệ vượt bậc của Đài Loan. Với hơn 70 năm kinh nghiệm, Shihlin đã xây dựng một đế chế vững chắc trong lĩnh vực thiết bị điện và tự động hóa, vươn tầm ảnh hưởng ra khắp toàn cầu.

1. Di sản và Sự phát triển

Sự thành công của Shihlin gắn liền với mối quan hệ hợp tác chiến lược cùng các tập đoàn công nghệ hàng đầu thế giới, đặc biệt là Mitsubishi Electric (Nhật Bản). Việc tiếp nhận chuyển giao công nghệ từ Nhật Bản đã giúp các sản phẩm của Shihlin đạt được độ chính xác và bền bỉ tương đương với các dòng cao cấp nhưng vẫn giữ được mức giá tối ưu cho thị trường châu Á.

2. Hệ sinh thái sản phẩm đa dạng

Không chỉ dừng lại ở các thiết bị đóng cắt, Shihlin cung cấp một giải pháp toàn diện cho hệ thống điện:

• Thiết bị phân phối điện: Máy biến áp, tủ bảng điện trung và hạ thế.
• Thiết bị đóng cắt: MCCB, MCB, ACB, Contactor, Relay nhiệt.
• Tự động hóa công nghiệp: Biến tần, PLC, HMI, Servo Motor.

3. Vị thế tại thị trường Việt Nam

Tại Việt Nam, Shihlin từ lâu đã là cái tên “quen mặt” trong các công trình trọng điểm, từ nhà máy sản xuất, tòa nhà cao tầng đến các hệ thống điện dân dụng. Thương hiệu này chiếm trọn lòng tin của chủ đầu tư nhờ vào 3 yếu tố cốt lõi:

“Chất lượng Nhật Bản – Giá thành Đài Loan – Dịch vụ tận tâm”

• Độ bền vượt trội: Sản phẩm chịu được môi trường khắc nghiệt, độ ẩm cao tại Đông Nam Á.
• Chứng chỉ quốc tế: Đáp ứng đầy đủ các tiêu chuẩn khắt khe như IEC 60947-2, CE, UL và ISO 9001/14001.
• Hỗ trợ kỹ thuật: Hệ thống phân phối rộng khắp giúp việc bảo hành và thay thế linh kiện trở nên dễ dàng.

II. Những đặc điểm nổi bật của ACB Shihlin

1. Hệ thống bảo vệ toàn diện và chính xác

• Bảo vệ nhiều dạng sự cố: quá tải, ngắn mạch (trì hoãn và tức thời), chạm đất, rò điện, thiếu áp, mất pha.

• Độ chính xác cao giúp ngắt mạch nhanh và ổn định, hạn chế sự cố lan rộng trong hệ thống điện.

• Hỗ trợ nhiều đường cong đặc tính bảo vệ (EIT, DT, SIT, VIT, HVF) để phù hợp với từng ứng dụng.

2. Bộ điều khiển thông minh XSIC

• Sử dụng hai dòng bộ điều khiển: XSIC-A (cơ bản) và XSIC-P (nâng cao).

• XSIC-P có màn hình LCD hiển thị dòng điện và điện áp 3 pha trực quan.

• Có khả năng ghi lại thông tin nhiều sự cố gần nhất (loại lỗi, pha lỗi, giá trị dòng, thời gian xảy ra).

3. Khả năng giám sát và truyền thông từ xa

• Hỗ trợ chuẩn RS-485 / Modbus-RTU (trên bộ điều khiển XSIC-P).

• Cho phép kết nối với máy tính hoặc hệ thống SCADA để giám sát và điều khiển từ xa.

• Giúp quản lý và theo dõi tình trạng vận hành của hệ thống điện hiệu quả.

4. Chức năng tự chẩn đoán và hỗ trợ bảo trì

• Tích hợp tự chẩn đoán hệ thống, cảnh báo khi có hiện tượng bất thường như quá nhiệt hoặc lỗi thiết bị.

• Giám sát độ mòn tiếp điểm, cảnh báo khi tuổi thọ tiếp điểm giảm xuống mức cần bảo trì.

• Tích hợp Thermal Memory giúp mô phỏng trạng thái nhiệt của dây dẫn, tăng độ chính xác khi bảo vệ quá tải lặp lại.

5. Thiết kế linh hoạt và độ bền vận hành cao

• Có hai dạng lắp đặt: Fixed (cố định) và Draw-out (ngăn kéo).

• Tùy chọn 3 cực hoặc 4 cực, dải dòng định mức 630A – 6300A.

• Độ bền cơ học lên đến 20.000 lần và độ bền điện khoảng 15.000 lần khi bảo trì định kỳ.

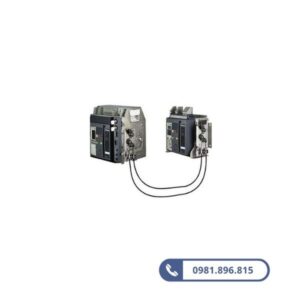

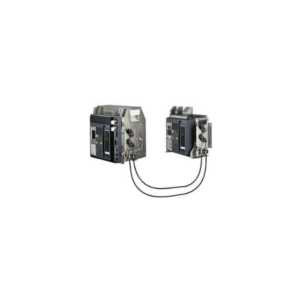

• Hỗ trợ nhiều phụ kiện mở rộng như cuộn đóng, cuộn cắt, bảo vệ thấp áp, motor nạp lò xo và cơ cấu khóa liên động cho hệ thống ATS.

III. Phân loại các dòng ACB Shihlin phổ biến

Trên thị trường hiện nay, ACB Shihlin được phát triển với nhiều dòng sản phẩm khác nhau nhằm đáp ứng đa dạng nhu cầu của các hệ thống phân phối điện công nghiệp và tòa nhà. Mỗi dòng máy cắt được thiết kế với các mức dòng điện, khả năng cắt và tính năng bảo vệ khác nhau để phù hợp với từng quy mô hệ thống.

Tuy nhiên, trong số các dòng sản phẩm của Shihlin, BW Series là dòng ACB được ứng dụng phổ biến nhất nhờ dải dòng rộng, khả năng cắt ngắn mạch cao, bộ điều khiển bảo vệ thông minh và độ tin cậy vận hành ổn định. Chính vì vậy, Công Ty Cổ Phần Tự Động Hóa Toàn Cầu (GAC) hiện tập trung cung cấp và phân phối chủ yếu ACB Shihlin dòng BW, nhằm mang đến giải pháp bảo vệ điện hiệu quả cho các hệ thống điện công nghiệp, tòa nhà và trung tâm thương mại.

Dưới đây là cách phân loại chi tiết ACB Shihlin BW Series dựa trên các tiêu chí kỹ thuật và cấu hình thiết bị.

1. Phân loại theo khung dòng điện (Frame Size) và công suất

Nhóm công suất nhỏ và trung bình (2000AF – 2500AF)

• Bao gồm các model như BW-2000 và BWA-2500.

• Dải dòng điện định mức từ 400A đến 2500A.

• Khả năng cắt dòng ngắn mạch (Icu) khoảng 50kA – 85kA tại điện áp 380/400/415V (tùy phiên bản HS, HN hoặc H).

Ứng dụng:

• Tủ điện phân phối chính MSB cho nhà máy quy mô nhỏ và vừa.

• Tòa nhà văn phòng, chung cư, trung tâm thương mại.

• Trạm biến áp khu dân cư.

• Bảo vệ các nhánh tải lớn trong hệ thống điện.

Nhóm công suất lớn (3200AF – 6300AF)

• Bao gồm các model BW-3200, BW-4000, BW-6300 và BW-6300HN.

• Dải dòng điện định mức từ 2000A đến 6300A.

• Khả năng chịu dòng ngắn mạch rất cao, lên tới 100kA – 120kA.

Ứng dụng:

• Nhà máy công nghiệp nặng như xi măng, luyện kim, dầu khí.

• Trung tâm dữ liệu (Data Center).

• Bệnh viện và khu công nghiệp lớn.

• Thiết bị bảo vệ chính đặt sau máy biến áp tổng trong các hệ thống điện công suất lớn.

2. Phân loại theo kiểu lắp đặt cơ khí (Mounting Type)

Máy cắt loại cố định (Fixed Type)

• Thân máy được lắp cố định vào khung tủ điện bằng bu lông.

• Kích thước gọn và trọng lượng nhẹ hơn.

Ứng dụng:
Các hệ thống điện ít yêu cầu bảo trì hoặc thay thế thường xuyên.

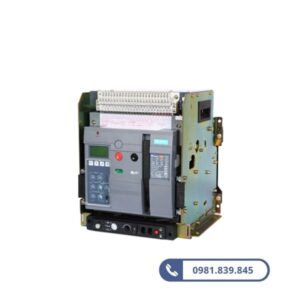

Máy cắt loại kéo ra (Draw-out Type)

• Gồm đế cố định (Cradle) và thân máy cắt có thể rút ra.

• Có các vị trí vận hành Connected – Test – Disconnected.

Ứng dụng:
Phù hợp với nhà máy sản xuất liên tục, bệnh viện, trung tâm dữ liệu hoặc các hệ thống điện quan trọng cần bảo trì nhanh và an toàn.

Bảng chọn nhanh ACB Shihlin BW cho tủ điện công nghiệp

Tiêu chí chọn	Các tùy chọn / Thông số kỹ thuật	Ghi chú / Ứng dụng
1. Kích thước khung (Frame Size) & Model	2000AF: BW-2000 2500AF: BWA-2500 3200AF: BW-3200 4000AF: BW-4000 6300AF: BW-6300, BW-6300HN	Lựa chọn kích thước khung dựa trên tổng công suất và quy mô hệ thống điện của dự án.
2. Dòng điện định mức (In)	Dải trung bình: 400A, 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A Dải lớn: 3200A, 4000A, 5000A, 6300A	Chọn theo dòng điện tải tính toán thực tế của hệ thống. Dòng tối đa có thể lên đến 6300A.
3. Số cực (Poles)	3P: Hệ thống 3 pha 4P: Hệ thống 3 pha 4 dây	Phụ thuộc vào sơ đồ cấp điện của hệ thống.
4. Khả năng cắt dòng ngắn mạch (Icu)	– Các cấp HS, HN, H với khả năng cắt từ 50kA – 120kA (tại 380/400/415V AC)	Mức Icu phải lớn hơn dòng ngắn mạch tối đa có thể xảy ra tại điểm lắp đặt tủ điện.
5. Kiểu lắp đặt cơ khí (Mounting type)	Fixed type: Lắp cố định Draw-out type: Kiểu kéo ra	Fixed: Phù hợp tủ điện nhỏ, ít bảo trì. Draw-out: Phù hợp hệ thống lớn, dễ bảo trì và thay thế nhanh.

IV. Hướng dẫn lắp đặt và đấu nối ACB Shihlin

1. Lắp đặt cơ khí (Mounting)

• Kiểm tra cách điện: Đo điện trở cách điện của thiết bị, đảm bảo đạt ≥ 10MΩ trước khi lắp đặt.

• Cố định thiết bị: Đặt đế ACB theo phương ngang, siết chặt bằng bu lông M10 để đảm bảo độ chắc chắn khi vận hành.

• Nối đất: Hệ thống phải có đường nối đất tin cậy nhằm đảm bảo an toàn điện.

• Kiểm tra vận hành:

  • Kiểm tra điện áp của các cuộn UVT, SHT, CC có phù hợp với nguồn điều khiển.

  • Nạp năng lượng cho lò xo đóng bằng tay (khoảng 7 lần gạt) hoặc bằng motor.

  • Thực hiện đóng/cắt thử trước khi đưa máy cắt vào vận hành chính thức.

2. Đấu nối mạch điều khiển (Wiring)

• Chân 1 – 2: Nguồn cấp cho bộ điều khiển ACB.

• Chân 3 – 4 – 5: Tiếp điểm tín hiệu cảnh báo sự cố (Fault Trip) khi máy cắt tác động bảo vệ.

• Chân 6 – 7 và 8 – 9: Tiếp điểm phụ báo trạng thái Đóng (ON) / Cắt (OFF) của ACB.

• Chân 10 – 11: Cổng truyền thông RS485 (chỉ có trên bộ điều khiển XSIC-P).

• Chân 20 – 25 – 26: Dùng để kết nối bảo vệ chạm đất, dòng rò hoặc biến dòng ngoài (CT).

Trong các hệ thống điện công nghiệp và tủ điện phân phối tổng, ACB (Air Circuit Breaker) là thiết bị đóng cắt và bảo vệ quan trọng, ảnh hưởng trực tiếp đến độ an toàn và ổn định của toàn bộ hệ thống. Vì vậy, lựa chọn đơn vị cung cấp uy tín sẽ giúp doanh nghiệp đảm bảo chất lượng thiết bị cũng như hiệu quả vận hành lâu dài.

Tự Động Hóa Toàn Cầu là một trong những đơn vị cung cấp thiết bị điện và tự động hóa uy tín tại Việt Nam, được nhiều nhà thầu M&E, nhà máy sản xuất và đơn vị tích hợp hệ thống tin tưởng lựa chọn khi tìm mua ACB Shihlin.

Thiết bị chính hãng – chất lượng đảm bảo
Tự Động Hóa Toàn Cầu cung cấp ACB Shihlin chính hãng với đầy đủ chứng nhận CO, CQ và tài liệu kỹ thuật từ nhà sản xuất. Điều này giúp khách hàng hoàn toàn yên tâm về nguồn gốc sản phẩm cũng như các tiêu chuẩn an toàn và chất lượng trong quá trình vận hành hệ thống điện.

Chính sách giá cạnh tranh cho dự án
Với lợi thế là đơn vị phân phối thiết bị điện – tự động hóa lâu năm trên thị trường, công ty luôn mang đến mức giá cạnh tranh cùng nhiều chính sách ưu đãi dành cho nhà thầu, đại lý và các dự án tủ điện công nghiệp. Bên cạnh đó, đội ngũ kỹ thuật còn hỗ trợ lựa chọn model phù hợp để tối ưu chi phí đầu tư cho hệ thống điện.

Tư vấn kỹ thuật chuyên sâu
Khách hàng khi mua ACB Shihlin tại Tự Động Hóa Toàn Cầu sẽ được hỗ trợ bởi đội ngũ kỹ sư giàu kinh nghiệm trong lĩnh vực điện và tự động hóa. Công ty sẵn sàng tư vấn lựa chọn dòng định mức, khả năng cắt ngắn mạch, kiểu lắp đặt và bộ điều khiển phù hợp với từng ứng dụng thực tế, đồng thời hỗ trợ kỹ thuật trong quá trình lắp đặt và vận hành.

Nguồn hàng sẵn kho – giao nhanh toàn quốc
Hệ thống kho hàng tại Hà Nội và TP. Hồ Chí Minh luôn sẵn nhiều model ACB Shihlin phổ biến, đáp ứng nhanh nhu cầu của các công trình và dự án. Quy trình xử lý đơn hàng chuyên nghiệp giúp sản phẩm được giao đến khách hàng trong thời gian ngắn, đảm bảo tiến độ thi công và lắp đặt.

Dịch vụ bảo hành và hậu mãi uy tín
Mọi sản phẩm ACB Shihlin do Tự Động Hóa Toàn Cầu cung cấp đều được bảo hành theo tiêu chuẩn của nhà sản xuất. Công ty luôn hỗ trợ khách hàng nhanh chóng trong các vấn đề kỹ thuật, giúp hệ thống điện vận hành ổn định và an toàn trong thời gian dài.

Với nguồn hàng chính hãng, giá cạnh tranh và đội ngũ kỹ thuật chuyên nghiệp, Tự Động Hóa Toàn Cầu cam kết mang đến giải pháp ACB Shihlin chất lượng cao cho các hệ thống điện công nghiệp và tủ phân phối hiện đại.
