Xử lý quá nhiệt tủ điện & Giải pháp tản nhiệt nguồn Din-rail

Tìm hiểu nguyên nhân quá nhiệt tủ điện và các giải pháp tản nhiệt hiệu quả bằng nguồn Din-rail nhằm đảm bảo an toàn, độ bền và vận hành ổn định cho hệ thống.

1. Giới thiệu

Quá nhiệt tủ điện là một trong những nguyên nhân hàng đầu gây hỏng hóc thiết bị, giảm tuổi thọ linh kiện và làm gián đoạn quá trình vận hành. Trong đó, nguồn Din-rail là thiết bị nhạy cảm với nhiệt, dễ suy giảm tuổi thọ hoặc giảm dòng ra khi nhiệt độ môi trường vượt mức cho phép. Việc xử lý nhiệt không chỉ bảo vệ nguồn mà còn đảm bảo toàn bộ hệ thống điều khiển hoạt động ổn định, nhất quán. Bài viết dưới đây phân tích chi tiết nguyên nhân, rủi ro và các giải pháp tản nhiệt chuyên sâu, giúp doanh nghiệp tối ưu hóa độ bền của tủ điện trong môi trường công nghiệp khắc nghiệt.

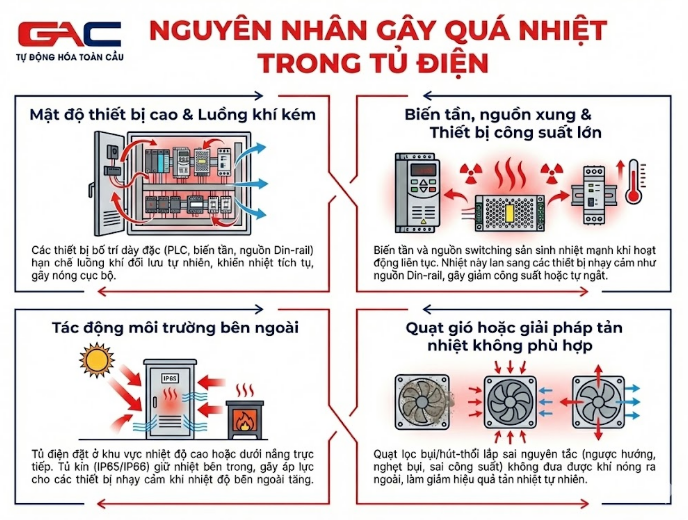

2. Nguyên nhân gây quá nhiệt trong tủ điện

2.1. Mật độ thiết bị cao và luồng khí kém

Trong các tủ điều khiển của nhà máy, các thiết bị như PLC, biến tần, contactor, relay và đặc biệt là nguồn Din-rail thường được bố trí với mật độ dày đặc. Khi khoảng cách giữa các thiết bị quá gần, luồng khí đối lưu tự nhiên bị hạn chế, khiến nhiệt không thể thoát ra ngoài. Không khí nóng bị giữ lại làm nhiệt độ tổng thể tăng nhanh. Nhiều tủ được lắp đặt theo tiêu chí tiết kiệm diện tích nhưng lại không chú trọng luồng khí, dẫn đến tích tụ nhiệt kéo dài và gây nóng cục bộ quanh thiết bị nguồn, biến tần hoặc module điều khiển.

2.2. Biến tần, nguồn xung và thiết bị công suất lớn

Biến tần (VFD), thiết bị điều khiển động cơ và các loại nguồn switching là những thành phần sản sinh nhiệt mạnh. Với đặc điểm hoạt động liên tục, chúng dễ đạt nhiệt độ cao 60–70°C trong điều kiện tải nặng. Khi lắp trong tủ kín hoặc thiếu giải pháp thoát nhiệt, lượng nhiệt này nhanh chóng lan sang các thiết bị khác, đặc biệt là nguồn Din-rail vốn rất nhạy với môi trường nhiệt độ cao. Điều này có thể dẫn đến hiện tượng giảm công suất, sụt áp hoặc tình trạng tự ngắt bảo vệ.

2.3. Tác động môi trường bên ngoài

Tủ điện lắp gần lò hơi, khu vực nhiệt độ cao hoặc ngoài trời dưới ánh nắng trực tiếp thường chịu ảnh hưởng lớn bởi môi trường. Những tủ đạt chuẩn IP65 hay IP66 tuy chống bụi và chống nước nhưng lại có hạn chế trong việc trao đổi khí, dẫn đến việc nhiệt bị giữ lại bên trong. Khi nhiệt độ bên ngoài tăng cao, nhiệt bên trong cũng tăng theo, gây áp lực lớn cho các thiết bị nhạy cảm như module điều khiển, mạch công suất hoặc nguồn Din-rail.

2.4. Quạt gió hoặc giải pháp tản nhiệt không phù hợp

Hệ thống quạt lọc bụi hoặc quạt hút – thổi chỉ hoạt động hiệu quả khi được lắp theo đúng nguyên tắc luồng khí. Tuy nhiên, nhiều tủ điện mắc phải các lỗi như quạt quay ngược hướng, quạt bị nghẹt bụi, sai công suất hoặc lắp đặt ở vị trí làm luồng khí bị chia cắt. Khi đó, quạt không còn khả năng đưa khí nóng ra ngoài, khiến nhiệt độ bên trong tăng nhanh và làm giảm hiệu quả tản nhiệt tự nhiên.

3. Rủi ro khi tủ điện bị quá nhiệt

3.1. Giảm tuổi thọ thiết bị

Linh kiện bán dẫn và tụ hóa trong nguồn Din-rail rất nhạy với nhiệt. Theo lý thuyết nhiệt học, cứ mỗi 10°C tăng lên so với chuẩn khuyến cáo, tuổi thọ tụ điện giảm một nửa. Điều này nghĩa là nếu nguồn phải hoạt động trong tủ có nhiệt độ 60–70°C, tuổi thọ thực tế có thể giảm mạnh so với thông số thiết kế. Tương tự, biến tần, PLC và relay nhiệt cũng bị ảnh hưởng nghiêm trọng.

3.2. Mất ổn định hệ thống điều khiển

CPU PLC, module I/O và bộ điều khiển nhiệt có xu hướng bị treo hoặc reset khi nhiệt độ môi trường vượt quá giới hạn cho phép. Điều này gây ra lỗi giao tiếp, mất tín hiệu và ảnh hưởng trực tiếp đến chất lượng điều khiển của dây chuyền. Với các hệ thống yêu cầu độ chính xác cao, chỉ một lần reset do quá nhiệt cũng đủ gây ra sai lệch lớn, dẫn đến năng suất giảm hoặc sản phẩm lỗi.

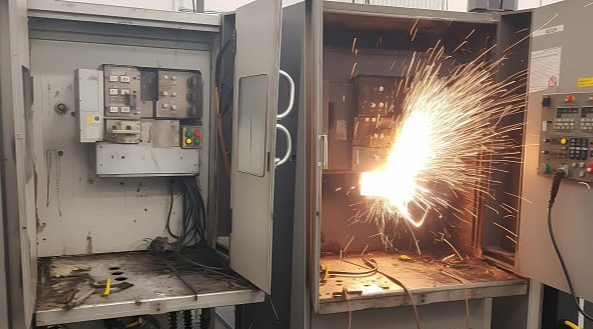

3.3. Mất an toàn và cháy nổ

Nhiệt tích tụ lâu ngày không chỉ làm hỏng thiết bị mà còn tăng nguy cơ cháy nổ. Các điểm kết nối lỏng, dây dẫn kém chất lượng hoặc tiếp điểm bị oxy hóa dễ phát nhiệt tại chỗ. Khi kết hợp với môi trường nhiệt cao, nguy cơ cháy tủ điện tăng mạnh. Đây là rủi ro thường gặp tại các phân xưởng hoạt động 24/7 hoặc khu vực có mật độ thiết bị cao.

3.4. Tổn thất kinh tế

Khi tủ điện bị quá nhiệt và dẫn đến sự cố, doanh nghiệp phải chịu chi phí dừng dây chuyền, sửa chữa, thay thế thiết bị và giảm năng suất. Trong các ngành chế biến, chỉ cần một biến tần hoặc nguồn Din-rail ngừng hoạt động cũng có thể khiến dây chuyền dừng toàn bộ và gây thiệt hại hàng chục đến hàng trăm triệu đồng mỗi ngày.

4. Các dấu hiệu nhận biết tủ điện đang quá nhiệt

4.1. Nhiệt độ tăng nhanh khi thiết bị tải nặng chạy

Khi biến tần, máy nén khí hoặc các thiết bị tải nặng hoạt động, tủ điện có thể nóng lên đột ngột. Đây là chỉ báo cho thấy hệ thống tản nhiệt không đáp ứng được tải và nguồn Din-rail đang phải làm việc trong điều kiện bị stress nhiệt.

4.2. Mùi khét nhẹ hoặc nhựa nóng

Đây là dấu hiệu cảnh báo nghiêm trọng. Khi ngửi thấy mùi nhựa hoặc vỏ thiết bị khét nhẹ, nghĩa là nhiệt đã tích tụ trong thời gian dài. Các linh kiện như tụ hóa, diode hoặc transistor trong nguồn switching có thể đã bị tổn thương cấu trúc.

4.3. Nguồn Din-rail bị sụt áp hoặc mất nguồn ngắt quãng

Nhiều nguồn Din-rail có chức năng giảm dòng tự động khi vượt quá ngưỡng nhiệt bảo vệ. Khi hiện tượng này xảy ra, tải sẽ nhận dòng không ổn định, gây sụt áp hoặc thậm chí mất nguồn tạm thời. Tình trạng này rất nguy hiểm đối với PLC và module điều khiển.

4.4. Tụ phồng, quạt tủ điện chạy liên tục

Nếu tụ phồng hoặc quạt hoạt động ở chế độ tối đa liên tục, đây là chỉ báo rằng tủ đang phải chống lại nhiệt độ vượt mức. Việc quạt phải chạy hết công suất liên tục cũng phản ánh rằng hệ thống cần bổ sung hoặc thay đổi giải pháp tản nhiệt.

5. Giải pháp xử lý quá nhiệt tủ điện

5.1. Tối ưu bố trí thiết bị trong tủ

Bố trí thiết bị cách nhau hợp lý, tạo khoảng trống cho luồng khí là yêu cầu cơ bản nhưng lại thường bị bỏ qua. Các thiết bị sinh nhiệt mạnh như biến tần, nguồn Din-rail hoặc relay nhiệt cần đặt cách xa nhau tối thiểu vài centimet để tránh bám nhiệt chéo. Bố trí theo chiều dọc cũng giúp luồng khí đối lưu tự nhiên hoạt động hiệu quả hơn.

5.2. Làm mát cưỡng bức bằng quạt

Hệ thống quạt hút – thổi giúp tạo luồng khí cưỡng bức từ dưới lên. Không khí mát được đưa vào tủ qua quạt lọc bụi và không khí nóng thoát ra qua quạt hút phía trên. Đây là giải pháp phù hợp với các tủ điện thông thường trong nhà xưởng.

5.3. Sử dụng điều hòa tủ điện (Panel Air Conditioner)

Đây là giải pháp dành cho các dây chuyền yêu cầu độ ổn định cao, môi trường nhiều bụi hoặc nhiệt độ vượt ngưỡng 40°C. Điều hòa tủ điện duy trì nhiệt độ ổn định giúp các thiết bị nhạy nhiệt hoạt động trong điều kiện tối ưu.

5.4. Phủ cách nhiệt cho tủ điện ngoài trời

Với tủ lắp đặt tại khu vực nắng gắt, việc phủ cách nhiệt hoặc làm mái che có thể giúp giảm 5–10°C bên trong tủ.

5.5. Thay thế thiết bị tỏa nhiệt cao bằng phiên bản hiệu suất tốt hơn

Nguồn hiệu suất thấp sinh nhiệt lớn. Do đó, sử dụng nguồn Din-rail hiệu suất 90–94% sẽ giúp giảm đáng kể lượng nhiệt thất thoát và cải thiện tuổi thọ thiết bị.

6. Giải pháp tản nhiệt chuyên biệt cho nguồn Din-rail

6.1. Chọn nguồn Din-rail hiệu suất cao (≥90%)

Nguồn hiệu suất cao giảm lượng nhiệt thất thoát bên trong, giúp tủ điện ổn định hơn. Ngoài ra, hiệu suất cao giúp giảm tải cho hệ thống tản nhiệt và tăng độ bền của nguồn.

6.2. Lắp tản nhiệt nhôm cho nguồn công suất lớn

Với các mẫu nguồn 150–240W hoặc lớn hơn, việc bổ sung tản nhiệt hoặc thiết kế bố trí theo chiều dọc giúp tăng đối lưu và giảm nhiệt độ bề mặt.

6.3. Đảm bảo khe hở tối thiểu theo khuyến cáo

Khoảng cách an toàn giữa các thiết bị thường từ 20–40 mm. Điều này tránh được hiện tượng nóng chồng nóng giữa nguồn và biến tần.

6.4. Gắn quạt mini riêng cho nguồn

Đây là giải pháp chi phí thấp nhưng đạt hiệu quả cao. Quạt mini giúp tạo luồng khí trực tiếp qua bộ nguồn, đặc biệt hữu ích khi nguồn được đặt trong góc hẹp hoặc sát đáy tủ.

6.5. Sử dụng nguồn có chế độ derating thông minh

Một số hãng có tính năng tự giảm công suất khi nhiệt độ tăng, giúp bảo vệ nội bộ và kéo dài tuổi thọ linh kiện. Điều này giúp nguồn hoạt động ổn định, tránh tình trạng sụt áp đột ngột.

6.6. Giám sát nhiệt độ nguồn bằng cảm biến

Phương pháp hiện đại là kết nối cảm biến nhiệt vào PLC. Khi nguồn vượt ngưỡng an toàn, hệ thống sẽ cảnh báo hoặc kích hoạt giải pháp làm mát tăng cường.

7. Kết luận

Việc xử lý quá nhiệt tủ điện và cải thiện tản nhiệt cho nguồn Din-rail có vai trò quan trọng trong việc duy trì an toàn, tối ưu chi phí bảo trì và đảm bảo hệ thống điều khiển hoạt động ổn định. Khi áp dụng đúng các giải pháp từ bố trí thiết bị, điều khiển luồng khí đến lựa chọn nguồn hiệu suất cao, doanh nghiệp có thể tăng độ tin cậy và tuổi thọ của toàn bộ dây chuyền.

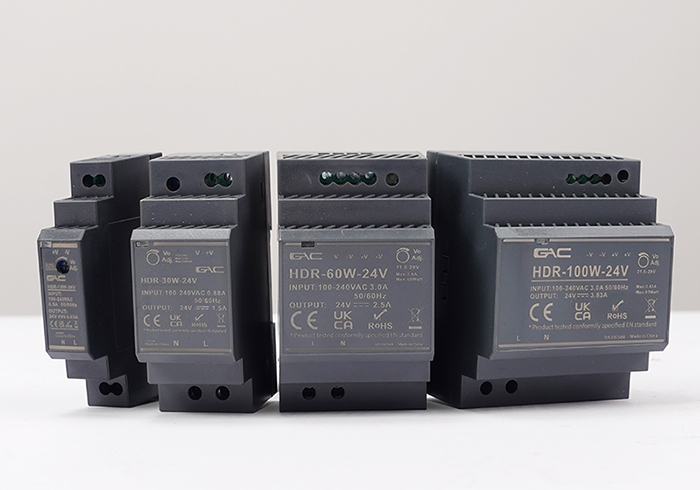

Với những hệ thống yêu cầu độ bền vượt trội, việc chọn đúng dòng nguồn gắn thanh ray chất lượng cao càng trở nên cần thiết. Đây cũng là lý do nhiều doanh nghiệp ưu tiên sử dụng dòng sản phẩm nguồn gắn thanh ray GAC do Công ty Cổ phần Tự động hóa Toàn Cầu phân phối chính hãng, nổi bật với độ bền, hiệu suất và khả năng vận hành ổn định trong môi trường công nghiệp.

Liên hệ ngay: 0981.885.870 để nhận bảng giá ưu đãi chiết khấu dành cho khách hàng doanh nghiệp.
