Ưu điểm kỹ thuật của hộp số giảm tốc hành tinh cho CNC

Phân tích các ưu điểm kỹ thuật của hộp số giảm tốc hành tinh cho CNC, giúp nâng cao độ chính xác, độ bền, hiệu suất và độ ổn định truyền động.

Giới thiệu

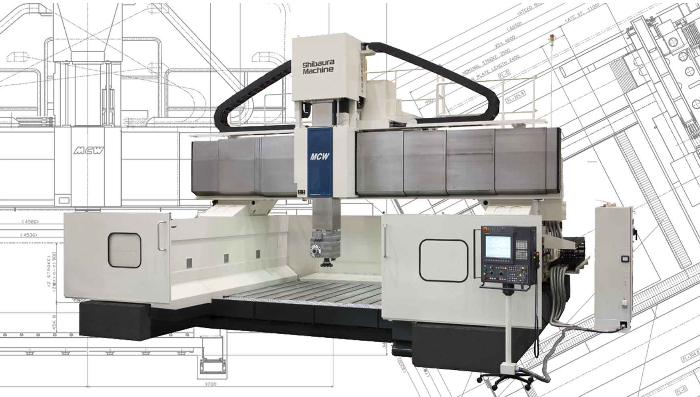

Trong các hệ thống máy CNC hiện đại, yêu cầu về độ chính xác gia công, độ ổn định chuyển động và khả năng đáp ứng động học ngày càng khắt khe. Khi tốc độ cắt cao hơn, quỹ đạo gia công phức tạp hơn và chu kỳ làm việc liên tục hơn, hệ truyền động đóng vai trò then chốt trong việc đảm bảo chất lượng sản phẩm và độ tin cậy của máy.

Trong bối cảnh đó, hộp số giảm tốc hành tinh ngày càng được sử dụng rộng rãi trong các trục CNC, đặc biệt là trục servo điều khiển vị trí và trục quay chính xác. Không chỉ đơn thuần là bộ phận tăng mô men, hộp số hành tinh còn ảnh hưởng trực tiếp đến độ rơ, độ cứng xoắn, khả năng đáp ứng tăng giảm tốc và tuổi thọ toàn bộ hệ truyền động.

Việc hiểu rõ các ưu điểm kỹ thuật của hộp số giảm tốc hành tinh cho CNC giúp kỹ sư thiết kế, bộ phận kỹ thuật và quản lý sản xuất đưa ra lựa chọn phù hợp, cân bằng giữa độ chính xác, hiệu suất và chi phí vận hành dài hạn.

1. Độ rơ truyền động thấp đáp ứng gia công chính xác

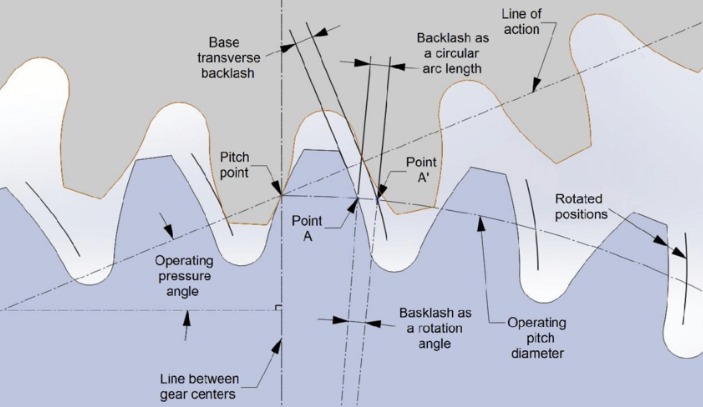

Độ rơ truyền động là một trong những yếu tố quan trọng nhất ảnh hưởng đến độ chính xác của máy CNC. Khi độ rơ lớn, sai số vị trí tăng lên, đặc biệt rõ rệt trong các chuyển động đảo chiều và gia công biên dạng phức tạp.

1.1. Cơ cấu ăn khớp nhiều bánh răng đồng thời

Hộp số hành tinh sử dụng nhiều bánh răng hành tinh cùng ăn khớp với bánh răng trung tâm và vành răng bao ngoài. Cấu trúc này tạo ra sự chia tải đồng thời trên nhiều điểm tiếp xúc, giúp giảm khe hở ăn khớp so với các dạng hộp số chỉ có một cặp bánh răng truyền lực.

Nhờ cơ chế này, hộp số giảm tốc hành tinh có khả năng kiểm soát độ rơ tốt hơn, đặc biệt khi được gia công với độ chính xác cao và lắp ráp đúng tiêu chuẩn. Độ rơ thấp giúp truyền động phản hồi nhanh, hạn chế sai số tích lũy trong quá trình gia công liên tục.

1.2. Cải thiện độ lặp lại vị trí của trục CNC

Trong gia công CNC, độ lặp lại vị trí quan trọng không kém độ chính xác tuyệt đối. Hộp số có độ rơ thấp giúp trục CNC quay hoặc tịnh tiến đến cùng một vị trí với sai số rất nhỏ sau mỗi chu kỳ.

Điều này đặc biệt quan trọng đối với:

Gia công tinh yêu cầu dung sai chặt
Gia công khuôn mẫu và chi tiết biên dạng phức tạp
Các chu trình gia công lặp lại với tần suất cao

Nhờ ưu điểm này, hộp số hành tinh giúp máy CNC duy trì độ ổn định lâu dài, hạn chế hiệu chỉnh lại hệ thống trong quá trình vận hành.

2. Độ cứng xoắn cao giúp hệ truyền động ổn định

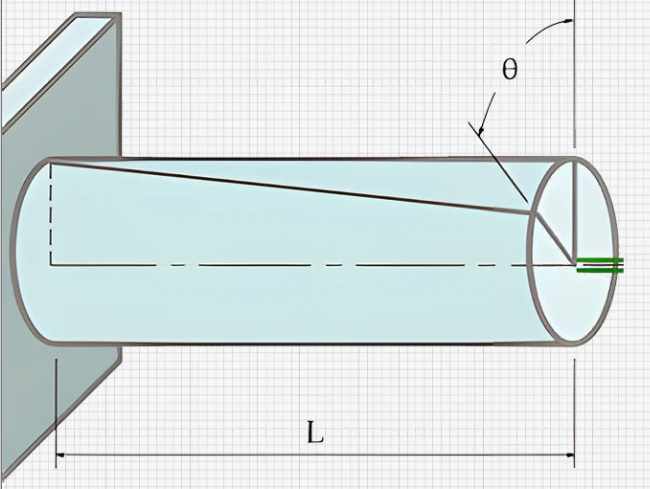

Bên cạnh độ rơ, độ cứng xoắn của hệ truyền động quyết định khả năng chống biến dạng khi chịu tải cắt lớn. Độ cứng xoắn thấp sẽ dẫn đến hiện tượng trễ mô men và rung động trong quá trình gia công.

2.1. Giảm biến dạng xoắn khi chịu tải

Hộp số hành tinh có kết cấu đồng trục giữa trục vào và trục ra, kết hợp với việc phân bố tải đều lên các bánh răng. Nhờ đó, biến dạng xoắn khi chịu mô men lớn được giảm đáng kể so với các loại hộp số truyền thống.

Độ cứng xoắn cao giúp:

Truyền mô men chính xác từ servo motor đến trục CNC
Hạn chế hiện tượng trễ chuyển động khi thay đổi tải
Giữ ổn định quỹ đạo dao trong quá trình cắt nặng

2.2. Giảm rung động trong quá trình gia công

Rung động là nguyên nhân chính gây suy giảm chất lượng bề mặt gia công và làm giảm tuổi thọ dao cắt. Khi hệ truyền động có độ cứng xoắn cao, rung động được hạn chế ngay từ nguồn phát sinh.

Trong thực tế, hộp số giảm tốc hành tinh giúp máy CNC:

Giảm dao động khi cắt ở tốc độ cao
Ổn định chuyển động khi gia công vật liệu cứng
Cải thiện độ nhẵn bề mặt chi tiết

3. Khả năng truyền mô men lớn trong kích thước nhỏ

Không gian lắp đặt trong máy CNC thường bị giới hạn, đặc biệt ở các trục có kết cấu nhỏ gọn hoặc trục xoay tích hợp nhiều chức năng.

3.1. Mật độ công suất cao

Một trong những ưu điểm nổi bật của hộp số hành tinh là khả năng truyền mô men lớn trên cùng một kích thước hình học. Nhờ nhiều bánh răng cùng chia tải, mô men đầu ra tăng lên đáng kể mà không cần tăng kích thước hộp số.

Điều này cho phép:

Thiết kế máy CNC gọn hơn
Tối ưu bố trí không gian trong trục máy
Duy trì hiệu suất cao mà không làm tăng trọng lượng hệ truyền động

3.2. Ứng dụng linh hoạt cho nhiều trục CNC

Với khả năng chịu tải cao, hộp số hành tinh phù hợp cho:

Trục X, Y, Z trong trung tâm gia công
Trục xoay A, B, C yêu cầu mô men lớn
Các trục phụ trong hệ thống CNC đa trục

Tính linh hoạt này giúp hộp số hành tinh trở thành lựa chọn phổ biến trong nhiều cấu hình máy CNC khác nhau.

4. Hiệu suất truyền động cao và phản ứng nhanh

Hiệu suất truyền động ảnh hưởng trực tiếp đến mức tiêu thụ năng lượng và khả năng đáp ứng động học của máy CNC.

4.1. Tổn hao cơ khí thấp

Nhờ cơ cấu bánh răng tối ưu và tiếp xúc lăn chiếm ưu thế, hộp số hành tinh đạt hiệu suất truyền động cao. Tổn hao cơ khí thấp giúp:

Giảm nhiệt sinh ra trong quá trình vận hành
Tăng hiệu quả sử dụng công suất servo motor
Giảm chi phí năng lượng trong vận hành dài hạn

4.2. Đáp ứng tốt yêu cầu tăng giảm tốc

Trong gia công CNC hiện đại, chuyển động nội suy phức tạp và thay đổi tốc độ liên tục là yêu cầu bắt buộc. Hộp số hành tinh cho phép servo motor tăng giảm tốc nhanh, phản hồi chính xác theo tín hiệu điều khiển.

Điều này giúp:

Rút ngắn chu kỳ gia công
Tăng năng suất máy
Duy trì độ chính xác khi gia công tốc độ cao

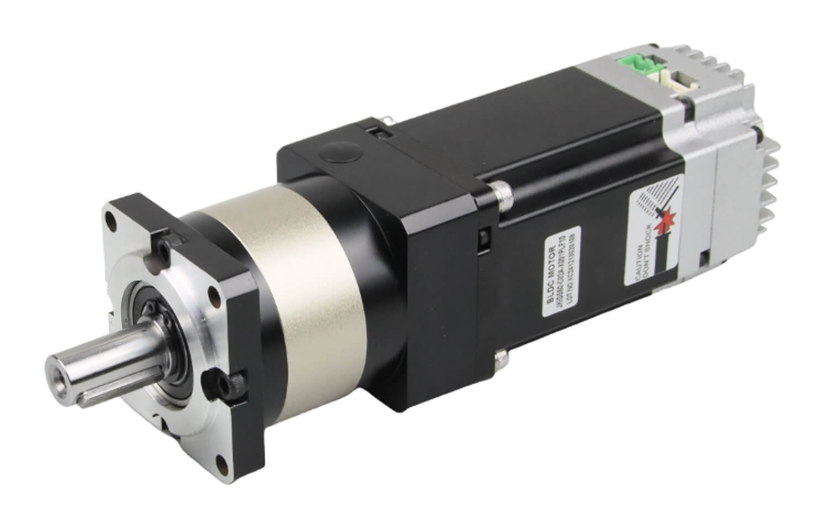

5. Khả năng tương thích tối ưu với servo motor

Hộp số hành tinh được thiết kế chuyên biệt để làm việc cùng servo motor, tạo thành hệ truyền động đồng bộ và hiệu quả.

5.1. Lắp đặt đồng tâm và chính xác

Mặt bích tiêu chuẩn giúp hộp số hành tinh dễ dàng lắp trực tiếp với servo motor, đảm bảo độ đồng tâm cao. Việc này giúp giảm sai lệch lắp đặt và hạn chế rung động phát sinh từ trục.

5.2. Bảo vệ servo khỏi quá tải

Nhờ khả năng tăng mô men và phân bố tải hợp lý, hộp số giúp servo motor làm việc trong dải tải tối ưu. Điều này góp phần:

Giảm dòng quá tải
Hạn chế phát nhiệt
Kéo dài tuổi thọ động cơ servo

6. Độ bền cơ khí cao và tuổi thọ dài

Trong môi trường sản xuất công nghiệp, máy CNC thường vận hành liên tục với cường độ cao. Độ bền của hệ truyền động vì vậy là yếu tố then chốt.

6.1. Phân bố tải đều lên các bánh răng

Kết cấu hành tinh cho phép tải được chia đều lên nhiều bánh răng, giảm ứng suất tập trung trên từng chi tiết. Nhờ đó, mài mòn được kiểm soát tốt hơn và tuổi thọ hộp số tăng lên đáng kể.

6.2. Ổn định thông số trong thời gian dài

Hộp số hành tinh duy trì các đặc tính kỹ thuật ổn định trong suốt quá trình vận hành. Đối với máy CNC hoạt động nhiều ca, điều này giúp:

Giảm tần suất bảo trì
Hạn chế sai số phát sinh theo thời gian
Đảm bảo chất lượng gia công lâu dài

Kết luận

Với độ rơ truyền động thấp, độ cứng xoắn cao, khả năng truyền mô men lớn, hiệu suất vượt trội và độ bền cơ khí dài hạn, hộp số giảm tốc hành tinh đã chứng minh vai trò quan trọng trong các hệ thống máy CNC hiện đại. Những ưu điểm kỹ thuật này không chỉ nâng cao độ chính xác gia công mà còn góp phần tối ưu hiệu suất vận hành và độ tin cậy của toàn bộ hệ thống.

Trong thực tế ứng dụng, dòng hộp số hành tinh thương hiệu GAC do Công ty Cổ phần Tự Động Hóa Toàn Cầu phân phối chính hãng độc quyền tại Việt Nam là giải pháp phù hợp cho các máy CNC yêu cầu độ chính xác cao, vận hành ổn định và tuổi thọ lâu dài. Sản phẩm được thiết kế tối ưu về độ rơ, độ cứng xoắn và khả năng chịu tải, đáp ứng tốt các yêu cầu kỹ thuật đã phân tích trong bài viết.
