Giới thiệu

Trong hệ thống tự động hóa và điều khiển công nghiệp, nguồn tổ ong (Switching Power Supply) đóng vai trò như “trái tim” cung cấp năng lượng cho các thiết bị vận hành. Tuy nhiên, việc sở hữu một bộ nguồn chất lượng như dòng nguồn tổ ong GAC LRS mới chỉ là điều kiện cần. Điều kiện đủ để hệ thống hoạt động bền bỉ, an toàn và đạt hiệu suất tối đa nằm ở kỹ thuật lắp đặt và các phụ kiện đi kèm.

Với hơn 10 năm kinh nghiệm trong lĩnh vực tự động hóa, tôi đã chứng kiến nhiều trường hợp hư hỏng thiết bị, cháy nổ hoặc nhiễu tín hiệu chỉ vì bỏ qua những phụ kiện nhỏ nhưng “có võ”. Bài viết này sẽ phân tích chuyên sâu về 5 phụ kiện không thể thiếu khi lắp đặt nguồn tổ ong, giúp các kỹ sư và kỹ thuật viên tối ưu hóa tủ điện của mình.

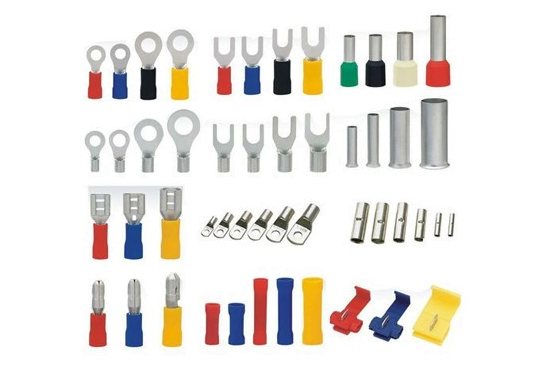

1. Đầu Cos Dây Điện

Một trong những nguyên nhân hàng đầu gây ra sự cố quá nhiệt tại các chân đấu nối của bộ nguồn là do tiếp xúc điện kém. Khi dây dẫn không được bấm đầu cos, các sợi đồng nhỏ dễ bị tòe ra, làm giảm tiết diện tiếp xúc thực tế và gây ra hiện tượng phóng điện hồ quang.

Đối với các dòng nguồn có thiết kế dạng tổ ong như GAC LRS, chân đấu dây thường là dạng ốc vít. Do đó, việc sử dụng đầu cos chữ Y (cos chỉa) hoặc đầu cos tròn (cos khuyên) là bắt buộc.

Về mặt kỹ thuật: Đầu cos giúp cố định các sợi cáp, tăng diện tích tiếp xúc bề mặt giữa dây dẫn và cầu đấu của nguồn. Điều này đặc biệt quan trọng với các dòng nguồn công suất lớn như LRS-350W (dòng ra lên tới 29A ở 12V hoặc 14.6A ở 24V). Dòng điện lớn đi qua điểm tiếp xúc kém sẽ sinh nhiệt rất nhanh, làm chảy nhựa và hỏng nguồn.
Lựa chọn: Nên chọn đầu cos mạ niken hoặc đồng nguyên chất, có bọc nhựa cách điện ở phần đuôi để đảm bảo an toàn. Kích thước đầu cos phải tương thích với tiết diện dây dẫn (ví dụ: dây 1.5mm2, 2.5mm2).

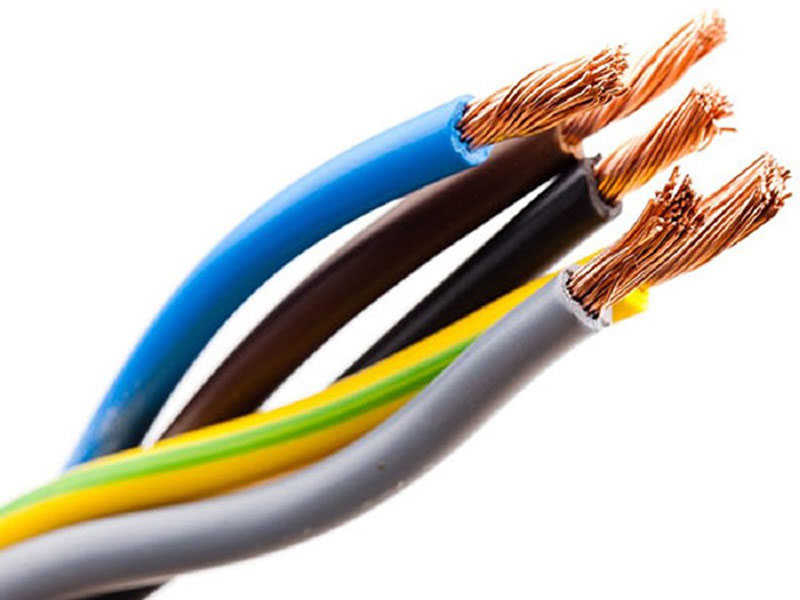

2. Dây Dẫn Điện Chuyên Dụng – Chịu Tải Và Chống Nhiễu

Phụ kiện thứ hai, tuy cơ bản nhưng thường bị chọn sai, chính là dây dẫn điện. Chọn tiết diện dây không phù hợp với công suất của nguồn tổ ong sẽ dẫn đến sụt áp trên đường dây và nguy cơ cháy nổ.

Tính toán tiết diện dây: Bạn cần căn cứ vào dòng điện định mức đầu ra (Output Current). Ví dụ, với bộ nguồn GAC LRS-150-24, dòng ra định mức là 6.5A. Theo tiêu chuẩn an toàn điện công nghiệp, mật độ dòng điện cho phép khoảng 4-6A/mm2. Vì vậy, bạn cần dây có tiết diện tối thiểu là 2.5mm2 hoặc 4.0mm2 để đảm bảo an toàn và giảm sụt áp nếu kéo dây xa.
Loại dây: Nên sử dụng dây điện đơn mềm (nhiều sợi) chuyên dụng cho tủ điện (dây VC, CV) để dễ dàng uốn cong và đấu nối.
Chống nhiễu: Mặc dù nguồn GAC cung cấp điện áp đầu ra sạch và độ nhiễu thấp, nhưng việc sử dụng dây dẫn chất lượng kém có thể biến dây dẫn thành anten thu nhiễu. Đối với các ứng dụng nhạy cảm như cấp nguồn cho PLC hay HMI, nên xoắn cặp dây V+ và V- lại với nhau để triệt tiêu nhiễu đồng pha.

📌Xem thêm: Cách tính tiết diện dây dẫn từ nguồn đến đèn LED chuẩn nhất

3. Thanh Gá Lắp hoặc Ốc Vít Cố Định

Nguồn tổ ong dòng LRS thường được thiết kế để bắt vít trực tiếp vào tấm panel của tủ điện. Tuy nhiên, trong nhiều trường hợp cần tối ưu không gian hoặc chuẩn hóa tủ điện theo chuẩn DIN Rail, bạn sẽ cần thêm phụ kiện gá lắp.

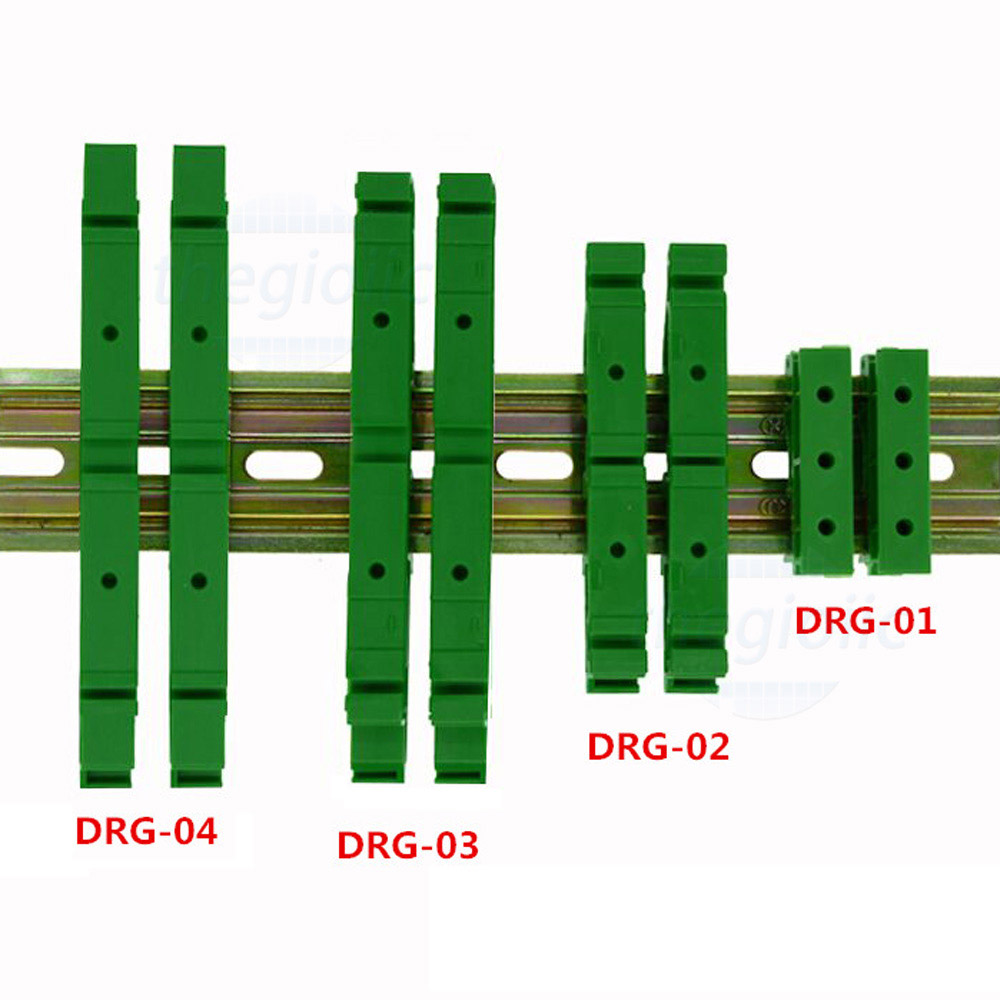

Gá đỡ chuyển đổi DIN Rail: Đây là phụ kiện giúp gắn các bộ nguồn tổ ong (vốn có dạng hình hộp chữ nhật phẳng) lên thanh ray nhôm 35mm tiêu chuẩn. Phụ kiện này cực kỳ hữu ích khi bạn muốn lắp nguồn LRS cùng hàng với PLC, Relay hoặc CB tép.
Ốc vít tiêu chuẩn: Nếu bắt trực tiếp vào vỏ tủ, cần chú ý độ dài của ốc vít. Ốc quá dài có thể chạm vào linh kiện bo mạch bên trong nguồn, gây ngắn mạch (chập). Các dòng nguồn GAC LRS như LRS-50 (kích thước 99x82x30mm ) hay LRS-200 (kích thước 215x115x30mm ) đều có các lỗ bắt vít M3 hoặc M4 được quy định rõ độ sâu tối đa trong tài liệu kỹ thuật.

Lưu ý kỹ thuật: Khi lắp đặt, cần đảm bảo vỏ kim loại của nguồn tiếp xúc tốt với vỏ tủ điện hoặc được nối đất (PE) để kích hoạt tính năng bảo vệ chống nhiễu EMI và an toàn điện.

4. Quạt Tản Nhiệt Rời (Cho Tủ Điện Kín)

Nhiệt độ là kẻ thù số một của linh kiện điện tử. Mặc dù các bộ nguồn GAC LRS có hiệu suất cao, vỏ lưới tổ ong giúp tản nhiệt đối lưu tự nhiên tốt, và các model công suất lớn (như LRS-350) đã tích hợp sẵn quạt làm mát cưỡng bức, nhưng môi trường tủ điện lại là một vấn đề khác.

Khi lắp đặt nhiều nguồn hoặc thiết bị sinh nhiệt trong một tủ điện kín, nhiệt độ môi trường xung quanh có thể tăng cao quá ngưỡng cho phép (thường là >50°C sẽ làm giảm hiệu suất nguồn – Derating curve).

Giải pháp: Lắp đặt thêm quạt hút/thổi gió cho tủ điện kèm theo lưới lọc bụi.
Vị trí lắp đặt nguồn: Cần chừa khoảng cách tối thiểu (thường là 20-50mm) xung quanh bộ nguồn để không khí lưu thông. Không được che chắn các lỗ thông gió dạng tổ ong trên vỏ nguồn GAC LRS.

5. Ống Gen Co Nhiệt và Chụp Bảo Vệ Cầu Đấu

An toàn điện là ưu tiên hàng đầu. Khu vực cầu đấu của nguồn tổ ong là nơi có điện áp cao (AC Input 100-240V) và dòng điện lớn (DC Output), rất nguy hiểm nếu vô tình chạm phải hoặc có vật lạ (ốc vít, mạt sắt) rơi vào.

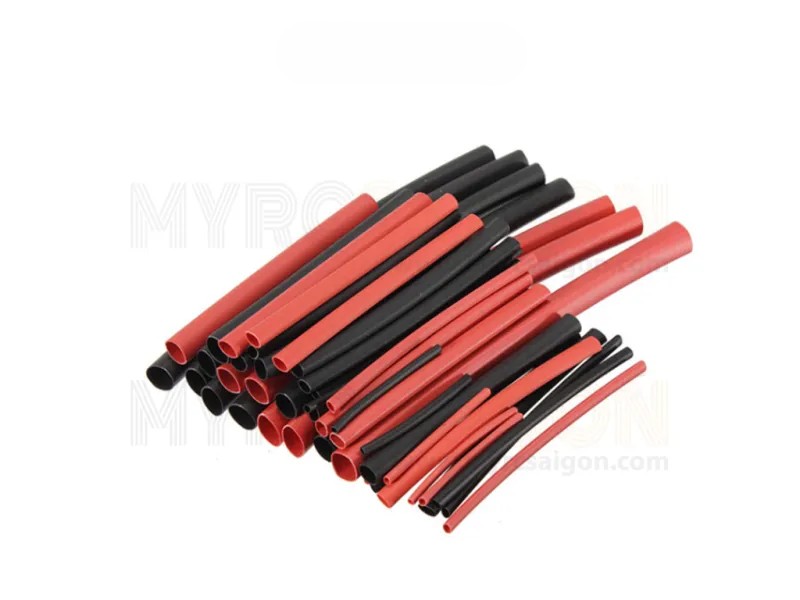

Ống gen co nhiệt: Khi bấm đầu cos, hãy lồng thêm một đoạn ống gen co nhiệt màu tương ứng (Đỏ/Đen hoặc Xanh/Vàng) vào phần tiếp giáp giữa dây và đầu cos. Sau khi gia nhiệt, ống gen sẽ bó chặt, vừa tăng tính thẩm mỹ, vừa tăng cường cách điện.
Nắp chụp bảo vệ: Hầu hết các dòng nguồn GAC LRS đều đi kèm nắp nhựa trong suốt che chắn phần cầu đấu. Tuy nhiên, nếu bị mất hoặc gãy trong quá trình thi công, bạn bắt buộc phải thay thế hoặc gia cố bằng tấm mica chắn để đảm bảo tiêu chuẩn IP20, ngăn ngừa rủi ro điện giật cho người vận hành.

Giải Pháp Nguồn Tổ Ong GAC LRS – Chất Lượng Quốc Tế, Giá Thành Việt Nam

Tại thị trường Việt Nam, GAC (Công ty Cổ phần Tự động hóa Toàn Cầu) tự hào mang đến dòng sản phẩm nguồn tổ ong GAC LRS – giải pháp cân bằng hoàn hảo giữa hiệu suất và chi phí. Được sản xuất bởi tập đoàn Hengwei – nhà sản xuất nguồn uy tín hàng đầu thế giới với hơn 20 năm kinh nghiệm, nguồn GAC LRS sở hữu những ưu điểm vượt trội:

Chất lượng tin cậy: Sản phẩm đạt các chứng nhận quốc tế khắt khe như ISO-9001, CE, TUV, ROHS, đảm bảo hoạt động ổn định tương đương các thương hiệu lớn như Meanwell.
Dải công suất đa dạng: Từ các dòng nhỏ gọn như LRS-35W (35W), LRS-100W (100W) đến các dòng công suất lớn LRS-350W (350W), đáp ứng mọi nhu cầu từ đèn LED, camera an ninh đến máy móc tự động hóa.
Tính năng bảo vệ toàn diện: Tích hợp bảo vệ ngắn mạch, quá tải, quá áp và quá nhiệt, giúp bảo vệ an toàn cho cả hệ thống.
Giá thành tối ưu: Giúp doanh nghiệp tiết kiệm 30-40% chi phí đầu tư so với các sản phẩm cùng phân khúc.
Bảo hành vượt trội: GAC cam kết bảo hành 2 năm, với chính sách đổi mới hoặc sửa chữa trong ngày, giảm thiểu tối đa thời gian dừng máy.

Bên cạnh dòng nguồn tổ ong LRS, GAC còn phân phối các dòng nguồn gắn thanh ray (NDR, HDR) cho tủ điều khiển nhỏ gọn và nguồn chống nước (LPV, HPV) chuyên dụng cho đèn LED ngoài trời.

Kết Luận

Việc lựa chọn đúng phụ kiện lắp đặt không chỉ giúp nguồn tổ ong GAC LRS phát huy hết hiệu suất mà còn đảm bảo an toàn tuyệt đối cho hệ thống điện của bạn. Đừng để một chi tiết nhỏ như đầu cos hay dây dẫn làm ảnh hưởng đến cả dây chuyền sản xuất.

👉Nếu bạn cần tư vấn chuyên sâu về cách tính toán chọn nguồn, hướng dẫn lắp đặt hoặc tìm kiếm giải pháp nguồn, hộp số servo tối ưu chi phí, hãy liên hệ ngay với đội ngũ kỹ thuật của GAC.
