PLC Allen Bradley: Tổng quan và ứng dụng trong công nghiệp

Tìm hiểu chi tiết về PLC Allen Bradley từ Rockwell Automation. Khám phá các dòng Micro800, CompactLogix, ControlLogix và ứng dụng thực tế trong tự động hóa công nghiệp.

Giới thiệu

Trong kỷ nguyên công nghiệp 4.0, hệ thống điều khiển lập trình (PLC) đóng vai trò là “bộ não” điều hành toàn bộ dây chuyền sản xuất. Giữa hàng loạt các thương hiệu lớn như Siemens, Mitsubishi hay Omron, PLC Allen Bradley đến từ Rockwell Automation (Hoa Kỳ) vẫn luôn khẳng định vị thế dẫn đầu, đặc biệt là trong các nhà máy có yêu cầu khắt khe về độ tin cậy, tính bảo mật và khả năng mở rộng.

Với hơn 10 năm kinh nghiệm trong ngành tự động hóa, tôi sẽ cùng bạn phân tích chuyên sâu về dòng sản phẩm này, từ cấu trúc kỹ thuật đến những ứng dụng thực tế giúp tối ưu hóa hiệu suất vận hành.

Lịch sử và vị thế của PLC Allen Bradley trong ngành tự động hóa

Thương hiệu Allen Bradley không còn xa lạ với các kỹ sư điện – tự động hóa toàn cầu. Được thành lập từ đầu thế kỷ 20 và sau đó trở thành một phần của tập đoàn Rockwell Automation, Allen Bradley đã đặt nền móng cho khái niệm PLC hiện đại. Sự khác biệt lớn nhất của dòng PLC này so với các đối thủ chính là triết lý thiết kế dựa trên sự đồng nhất và khả năng tích hợp hệ thống cực kỳ mạnh mẽ.

Nếu như các dòng PLC cũ tập trung vào việc thay thế rơ-le trung gian, thì PLC Allen Bradley hiện nay hướng tới một hệ sinh thái kết nối toàn diện. Điều này cho phép người dùng quản lý không chỉ logic điều khiển mà còn cả biến tần, động cơ servo, và hệ thống HMI/SCADA trên cùng một nền tảng phần mềm và giao thức truyền thông. Đây chính là lý do vì sao các tập đoàn đa quốc gia trong ngành ô tô, dầu khí và thực phẩm luôn ưu tiên lựa chọn Allen Bradley để đảm bảo tính ổn định xuyên suốt cho nhà máy.

Các dòng sản phẩm PLC Allen Bradley phổ biến

Để đáp ứng nhu cầu đa dạng từ các ứng dụng nhỏ lẻ đến các hệ thống quy mô lớn, Rockwell Automation đã phát triển ba dòng sản phẩm chủ lực. Mỗi dòng đều có những đặc tính kỹ thuật riêng biệt để tối ưu hóa chi phí và hiệu năng.

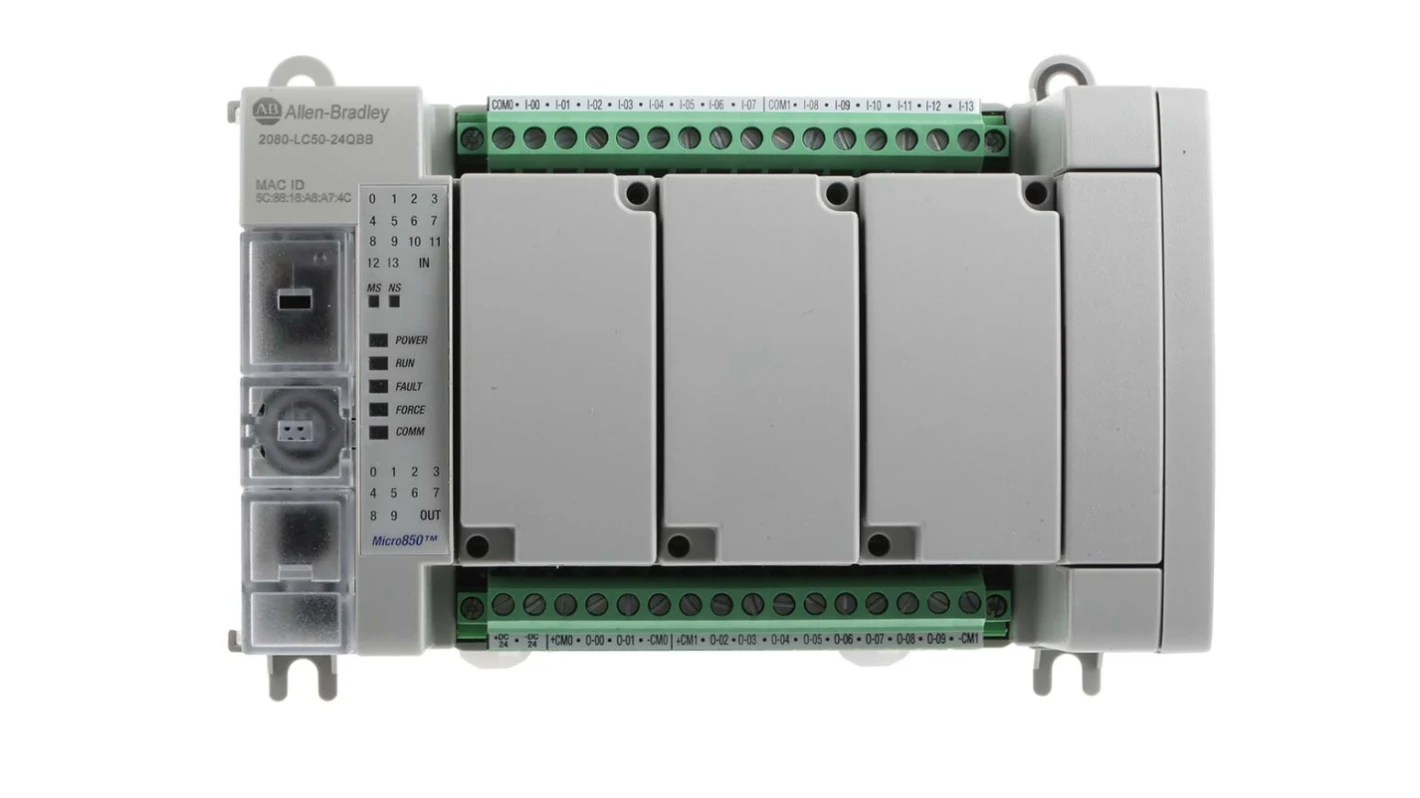

Dòng Micro800 – Giải pháp kinh tế cho máy móc độc lập

Dòng Micro800 (bao gồm Micro810, Micro820, Micro850, Micro870) được thiết kế cho các ứng dụng đơn giản, máy móc đứng độc lập.

• Đặc điểm kỹ thuật: Hỗ trợ các cổng kết nối cơ bản như USB, Ethernet, và Serial. Điểm nổi bật là khả năng gắn thêm các module mở rộng trực tiếp lên thân PLC để tiết kiệm diện tích tủ điện.
• Ứng dụng: Thường thấy trong các hệ thống bơm nước, điều khiển máy đóng gói quy mô nhỏ, hoặc các trạm quan trắc môi trường. Dòng này sử dụng phần mềm Connected Components Workbench miễn phí, giúp giảm đáng kể chi phí đầu tư ban đầu cho doanh nghiệp.

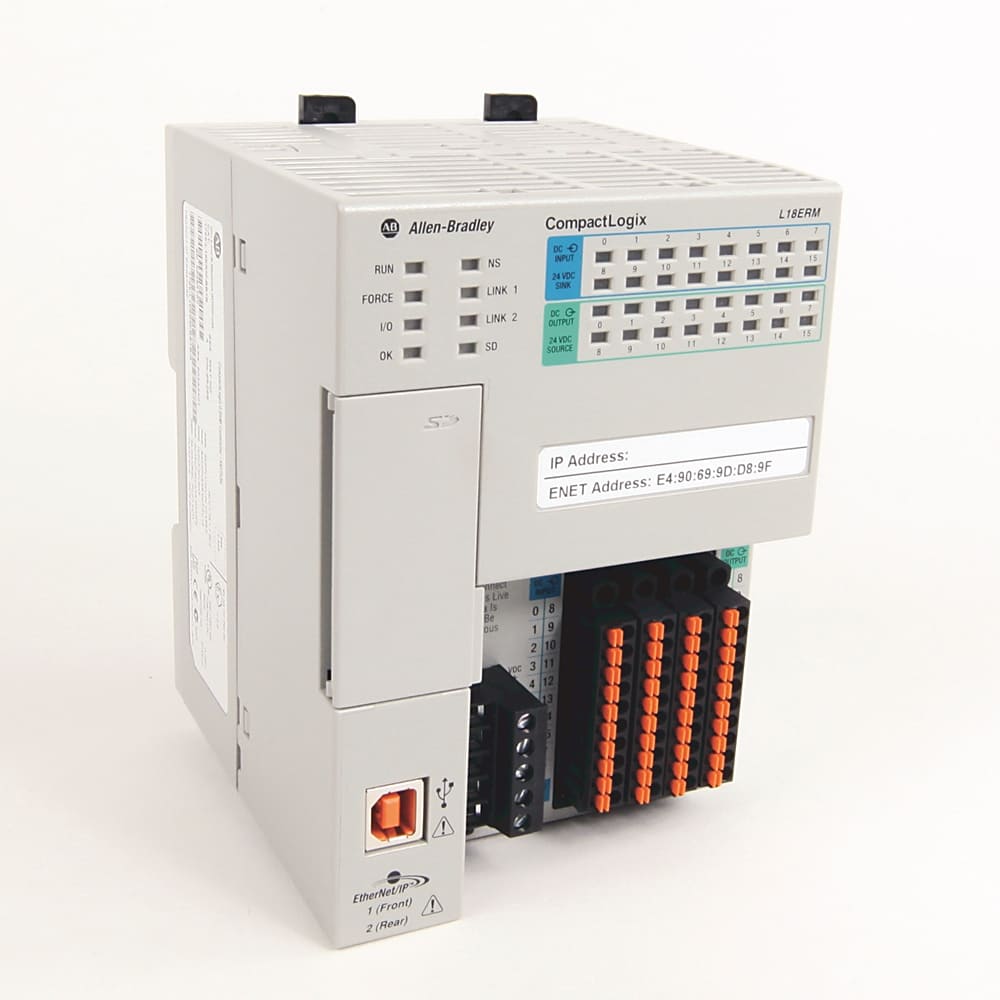

Dòng CompactLogix – Sự cân bằng giữa sức mạnh và linh hoạt

CompactLogix (phổ biến nhất là dòng 5370 và 5380) là dòng PLC tầm trung nhưng sở hữu đầy đủ sức mạnh của kiến trúc Logix. Đây là sự lựa chọn hàng đầu cho các dây chuyền sản xuất tích hợp.

• Hiệu năng xử lý: Hỗ trợ điều khiển lên đến hàng chục trục Servo thông qua mạng EtherNet/IP. Khả năng xử lý I/O nhanh và bộ nhớ lưu trữ lớn cho phép thực hiện các thuật toán điều khiển phức tạp.
• Tính năng nổi bật: Tích hợp sẵn cổng Dual-Ethernet hỗ trợ cấu hình vòng Ring giúp hệ thống vẫn hoạt động ổn định ngay cả khi có một đoạn cáp mạng bị đứt. Điều này cực kỳ quan trọng trong việc giảm thiểu thời gian dừng máy.

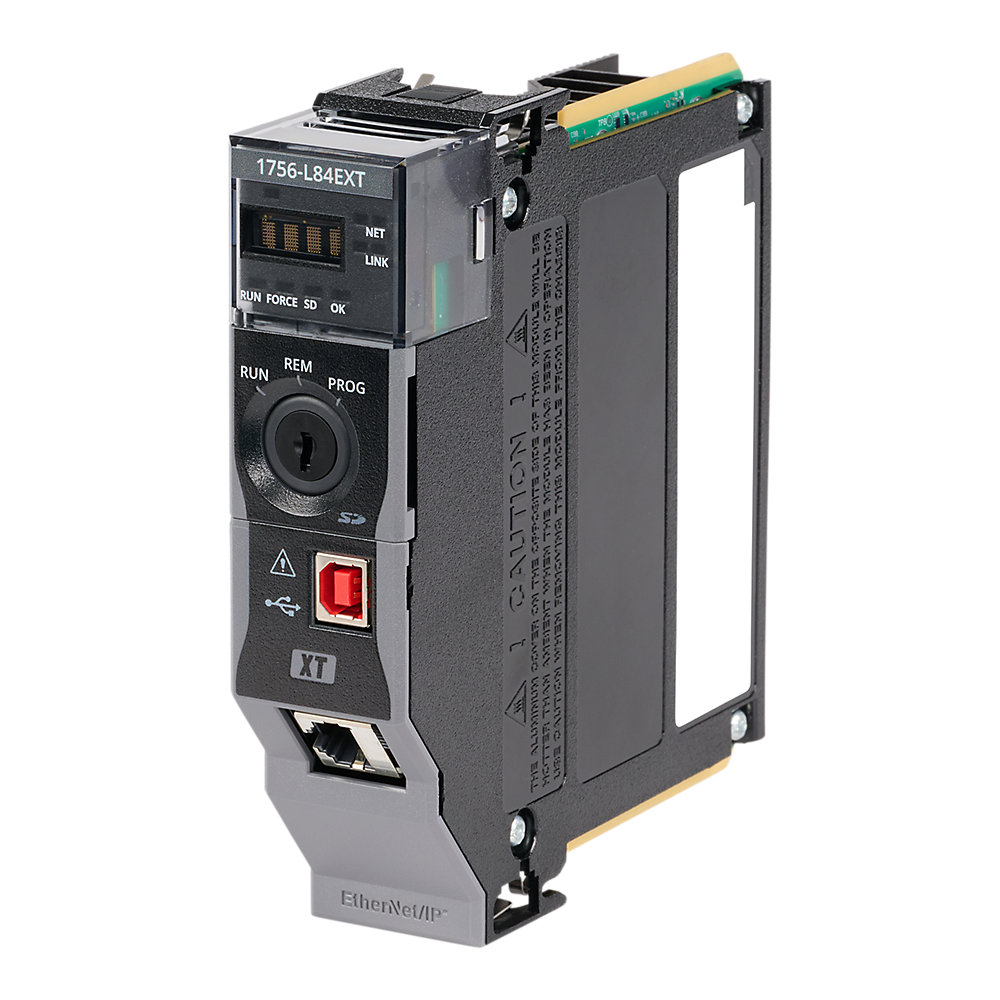

Dòng ControlLogix – Sức mạnh điều khiển đỉnh cao

ControlLogix (series 5570, 5580) là dòng PLC cao cấp nhất, được thiết kế theo dạng khung cắm. Đây là giải pháp cho các hệ thống đòi hỏi độ sẵn sàng cao nhất  và khả năng dự phòng.

• Kiến trúc đa bộ xử lý: Bạn có thể cắm nhiều CPU vào cùng một khung máy để chia sẻ tác vụ điều khiển hoặc thiết lập hệ thống dự phòng nóng. Nếu một CPU gặp sự cố, CPU còn lại sẽ tiếp quản ngay lập tức trong vài mili giây mà không làm gián đoạn sản xuất.
• Khả năng mở rộng: Hỗ trợ hàng ngàn điểm I/O và kết nối với các hệ thống quản trị sản xuất cấp cao.

Kiến trúc kỹ thuật đặc trưng và phần mềm lập trình

Điểm làm nên thương hiệu của PLC Allen Bradley chính là kiến trúc phần mềm và phương thức quản lý dữ liệu.

Quản lý dữ liệu dựa trên Tag

Khác với các dòng PLC truyền thống sử dụng địa chỉ vùng nhớ cố định (như M0.0, I0.1 hay D100), Allen Bradley sử dụng hệ thống Tag. Người dùng có thể đặt tên biến trực tiếp (ví dụ: Motor_Start_Pushbutton, Temperature_Sensor) và gán kiểu dữ liệu tương ứng. Điều này giúp chương trình trở nên minh bạch, dễ đọc và dễ bảo trì hơn rất nhiều, ngay cả với những người không trực tiếp viết code ban đầu.

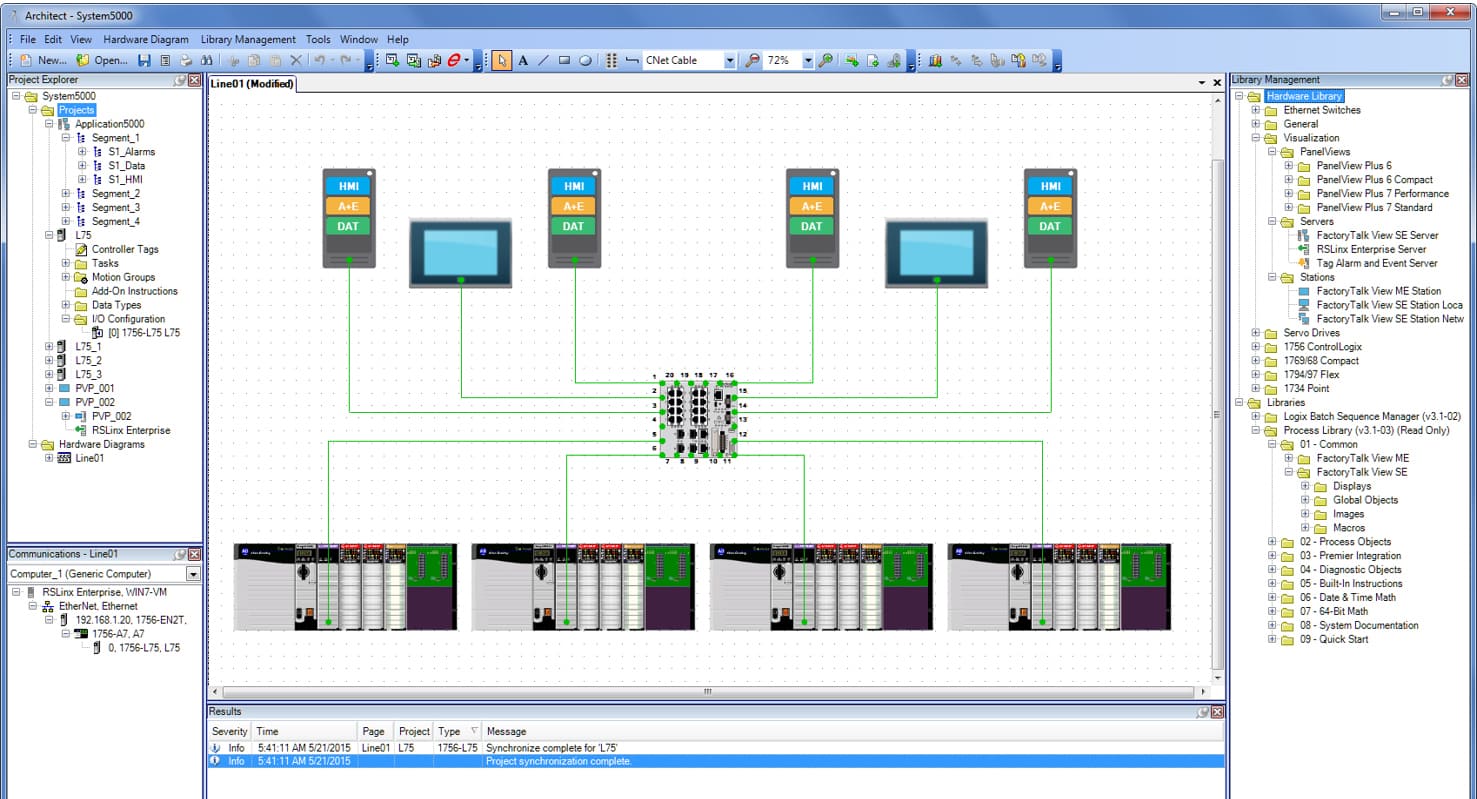

Phần mềm Studio 5000 Logix Designer

Studio 5000 là môi trường phát triển tích hợp cho các dòng Logix. Phần mềm này cung cấp một giao diện làm việc chuyên nghiệp với các tính năng:

• Lập trình đa ngôn ngữ: Ladder Logic (LAD), Structured Text (ST), Function Block Diagram (FBD) và Sequential Function Chart (SFC).
• Add-On Instructions: Cho phép kỹ sư đóng gói các đoạn code lặp lại thành một khối lệnh tùy chỉnh, giúp tăng tốc độ lập trình và giảm sai sót.
• Mô phỏng: Kết hợp với phần mềm FactoryTalk Logix Echo để mô phỏng toàn bộ hệ thống trước khi triển khai thực tế trên phần cứng.

Ứng dụng thực tế của PLC Allen Bradley trong sản xuất

Để thấy rõ giá trị của dòng PLC này, hãy cùng xem xét các tình huống ứng dụng cụ thể trong các nhà máy hiện đại:

Điều khiển hệ thống Servo và Hộp số giảm tốc trong ngành bao bì

Trong các máy đóng gói tốc độ cao, việc đồng bộ giữa các trục động cơ Servo là yếu tố sống còn. PLC Allen Bradley (dòng CompactLogix 5380) phối hợp cùng động cơ Kinetix và hộp số giảm tốc độ chính xác cao tạo nên một giải pháp hoàn hảo.

• Tình huống: Một máy đóng gói cần cắt màng phim theo vạch màu với tốc độ 200 túi/phút. PLC sẽ nhận tín hiệu từ cảm biến quang, tính toán sai số và điều chỉnh vị trí của Servo thông qua mạng EtherNet/IP trong thời gian thực. Nhờ tính năng Motion Control tích hợp sẵn, việc cấu hình các hàm cam điện tử trở nên vô cùng đơn giản.

Quản lý nguồn điện và giám sát năng lượng trong tòa nhà

Việc kết hợp PLC với các bộ nguồn gắn thanh ray (DIN-rail Power Supply)  giúp hệ thống hoạt động bền bỉ 24/7. PLC không chỉ điều khiển logic mà còn giám sát trạng thái của nguồn tổ ong, phát hiện sớm các sự cố sụt áp để đưa ra cảnh báo kịp thời qua HMI. Điều này đảm bảo các thiết bị nhạy cảm như cảm biến và van điện từ luôn nhận được mức điện áp ổn định nhất.

So sánh thông số kỹ thuật các dòng Logix tiêu biểu

Những lưu ý khi lắp đặt và bảo trì hệ thống PLC Allen Bradley

Dù là một thiết bị có độ bền cao, nhưng để PLC Allen Bradley phát huy tối đa tuổi thọ, kỹ sư cần lưu ý các vấn đề sau:

1. Nguồn cấp: Luôn sử dụng nguồn cấp đạt chuẩn. Đối với các ứng dụng công nghiệp, tôi khuyên dùng nguồn gắn thanh ray có tích hợp bảo vệ quá tải và ngắn mạch. Một bộ nguồn đèn LED chống nước có thể dùng cho chiếu sáng máy, nhưng tuyệt đối không dùng cấp nguồn cho PLC để tránh nhiễu xung điện.
2. Tản nhiệt và môi trường: Lắp đặt PLC trong tủ điện có quạt thông gió hoặc máy lạnh công nghiệp nếu môi trường quá nóng. Bụi bẩn và độ ẩm là kẻ thù số một của các board mạch điện tử.
3. Sao lưu chương trình: Đây là quy tắc vàng. Hãy luôn lưu trữ một bản copy chương trình Studio 5000 mới nhất trên Cloud hoặc ổ cứng rời. Ngoài ra, việc sử dụng thẻ nhớ SD gắn trên PLC sẽ giúp bạn khôi phục chương trình nhanh chóng khi cần thay thế phần cứng.
4. Cập nhật Firmware: Rockwell thường xuyên tung ra các bản cập nhật Firmware để sửa lỗi và tăng cường tính bảo mật. Tuy nhiên, trước khi cập nhật, hãy đảm bảo phiên bản phần mềm Studio 5000 của bạn tương thích hoàn toàn.

Kết luận

PLC Allen Bradley không chỉ đơn thuần là một thiết bị điều khiển, mà là một giải pháp tự động hóa toàn diện giúp doanh nghiệp nâng cao năng suất và khả năng cạnh tranh trong kỷ nguyên số. Với sự đa dạng từ dòng Micro cho đến ControlLogix, hệ sinh thái của Rockwell Automation đủ sức giải quyết mọi bài toán từ máy móc đơn lẻ đến những dây chuyền sản xuất phức tạp nhất. Việc đầu tư vào công nghệ này chính là sự đầu tư cho tính bền vững, độ an toàn và khả năng mở rộng không giới hạn trong tương lai.

Tuy nhiên, để phát huy tối đa sức mạnh của hệ thống và loại bỏ hoàn toàn rủi ro thời gian chết  do sử dụng linh kiện trôi nổi, việc lựa chọn một nhà cung cấp uy tín là điều kiện tiên quyết. Công ty Tự động hóa Toàn Cầu tự hào là đơn vị cung cấp thiết bị tự động hóa công nghiệp chuyên nghiệp và đáng tin cậy hàng đầu hiện nay. Chúng tôi không chỉ phân phối các bộ vi điều khiển trung tâm chất lượng cao mà còn mang đến một hệ sinh thái vật tư toàn diện, giúp khách hàng dễ dàng xây dựng giải pháp đồng bộ:

• Thiết bị điều khiển & Quan sát: PLC Xinje, biến tần hiệu suất cao, màn hình HMI sắc nét.
• Truyền động chính xác: Động cơ servo mạnh mẽ kết hợp cùng hộp số giảm tốc dùng cho servo với độ rơ cực thấp.
• Hệ thống nguồn bổ trợ: Đầy đủ các dòng nguồn gắn thanh ray cho tủ điện, nguồn tổ ong kinh tế và nguồn đèn LED chống nước cho các môi trường đặc thù.

Với đội ngũ kỹ sư dày dạn kinh nghiệm, am hiểu sâu sắc về vận hành máy móc thực tế, chúng tôi cam kết mang lại giải pháp phần cứng đồng bộ và tối ưu nhất, giúp nhà máy của bạn vận hành trơn tru và đạt hiệu suất cao nhất.
