I. Giới thiệu

Trong các hệ thống tự động hóa công nghiệp hiện đại, màn hình hiển thị và chuẩn giao tiếp là hai yếu tố cốt lõi. Việc ứng dụng công nghệ hmi modbus giúp các kỹ sư kết nối và giám sát thiết bị một cách trực quan, đồng thời tiết kiệm đáng kể chi phí vận hành. Tuy nhiên, trên thực tế, không phải người vận hành nào cũng hiểu rõ cách cấu hình, lập trình và khai thác tối đa hiệu quả hệ thống.

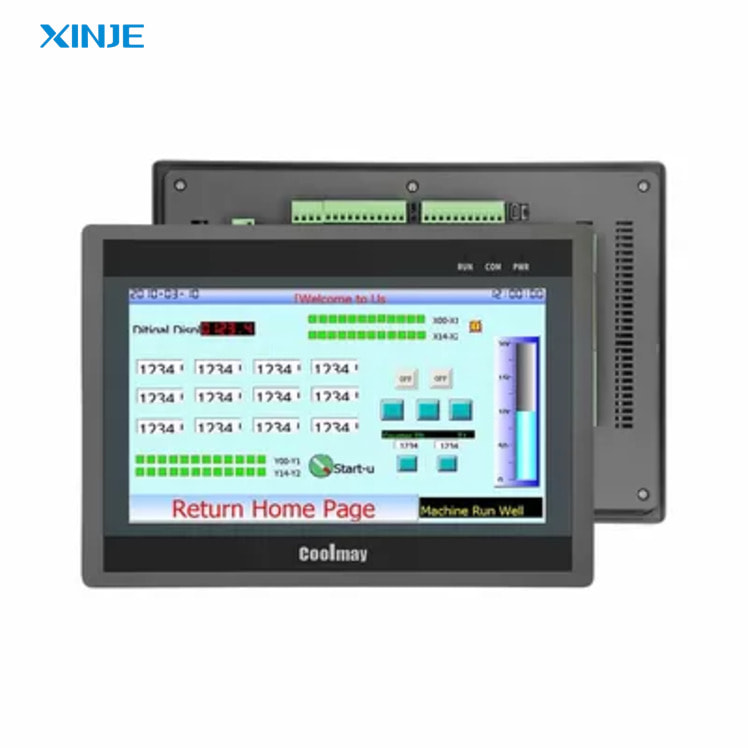

Tìm Hiểu HMI Modbus: Kỹ Thuật & Lưu Ý Quan Trọng — HMI Xinje

Bài viết chuyên sâu sau đây sẽ giúp bạn hiểu chi tiết cách sử dụng hmi modbus đi từ những nguyên lý hoạt động cơ bản nhất. Chúng tôi cũng sẽ phân tích các bước thiết lập cụ thể và điểm qua những lưu ý bảo mật cực kỳ quan trọng. Mời bạn cùng theo dõi các nội dung tiếp theo để nắm bắt bí quyết vận hành máy móc trơn tru.

II. Modbus là gì trong hệ thống tự động hóa?

Giao thức truyền thông này là một chuẩn công nghiệp uy tín được phát triển và ứng dụng rộng rãi từ năm 1979. Nền tảng này cho phép hàng loạt thiết bị điện tử cơ bản như biến tần plc hay cảm biến trao đổi dữ liệu liên tục. Nhờ tính chất cấu hình đơn giản và chi phí đầu tư thấp, công nghệ này nhanh chóng trở thành tiêu chuẩn giao tiếp phổ biến nhất toàn cầu.

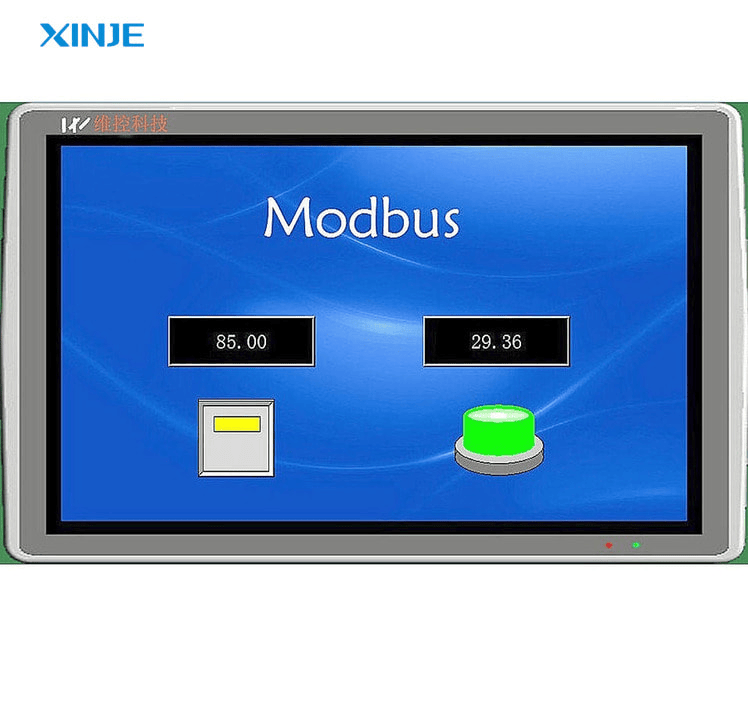

HMI Xinje được trang bị truyền thông Modbus

Tại không gian các nhà máy quy mô lớn, mạng lưới này đóng vai trò như một ngôn ngữ chung liên kết chặt chẽ mọi thiết bị điều khiển. Mạng lưới giúp truyền tải dữ liệu đo lường, trạng thái hoạt động và tín hiệu điều khiển giữa các phân hệ một cách ổn định, an toàn và chính xác tuyệt đối.

Khi được tích hợp hoàn chỉnh thành giải pháp hmi modbus, các doanh nghiệp sản xuất có thể dễ dàng giám sát thông số và tối ưu hóa hiệu suất. Quá trình truyền nhận thông tin luôn diễn ra nhanh chóng, đảm bảo duy trì tính liên tục và tuổi thọ cho toàn bộ dây chuyền máy móc.

III. Tại sao nên tích hợp Modbus vào Hmi?

Để màn hình điều khiển trung tâm giao tiếp mượt mà với nhiều loại thiết bị ngoại vi, việc lựa chọn một chuẩn truyền thông phổ biến là điều kiện tiên quyết. Nền tảng hmi modbus chính là lựa chọn ưu tiên của các chuyên gia nhờ hàng loạt ưu điểm vượt trội trong suốt quá trình vận hành thực tế.

1. Tính phổ biến và mức độ tiêu chuẩn hóa cao

Đây được đánh giá là một trong những tiêu chuẩn giao tiếp truyền thông công nghiệp có lịch sử lâu đời và độ tin cậy cao nhất. Nền tảng kỹ thuật này hiện đang được hỗ trợ bởi hàng ngàn nhà sản xuất thiết bị ngoại vi trên toàn thế giới, đảm bảo khả năng tương thích chéo hoàn hảo.

2. Dễ dàng cấu hình và triển khai nhanh chóng

Khác biệt với những chuẩn mạng phức tạp, giải pháp hmi modbus sở hữu cấu trúc khung dữ liệu vô cùng tinh gọn cùng quy trình cài đặt minh bạch. Người kỹ sư chỉ cần xác định chuẩn xác địa chỉ thiết bị và các thông số tốc độ là có thể bắt đầu truyền nhận tín hiệu ngay lập tức.

3. Hỗ trợ đa dạng các chuẩn kết nối

Hệ thống này mang lại khả năng hỗ trợ tuyệt vời cho cả truyền tải tín hiệu nối tiếp thông qua chuẩn RTU và truyền dẫn tốc độ cao qua Ethernet. Đặc điểm này giúp người thiết kế xây dựng mạng lưới linh hoạt, từ quy mô nhỏ điểm nối điểm cho đến cấu trúc mạng LAN phức tạp.

4. Tối ưu hóa chi phí đầu tư

Nhờ sự đồng bộ hóa cao, doanh nghiệp sẽ không cần phải đầu tư thêm bất kỳ bộ chuyển đổi đắt tiền nào để ghép nối thiết bị đa hãng. Toàn bộ lượng dữ liệu đều được truyền dẫn qua một nền tảng chung duy nhất, giúp các nhà máy tiết kiệm được một khoản ngân sách đầu tư rất lớn.

5. Khả năng mở rộng dễ dàng

Bất cứ khi nào cần lắp đặt thêm thiết bị tự động hóa mới, người vận hành chỉ việc khai báo thêm địa chỉ phần cứng và ánh xạ lại thanh ghi. Ưu điểm này giúp các nhà quản lý tiết kiệm tối đa thời gian và chi phí nhân công khi có kế hoạch mở rộng quy mô sản xuất.

IV. Năm bước sử dụng Modbus trong Hmi hiệu quả

Để hệ thống hmi modbus có thể vận hành ổn định và trơn tru nhất, bạn cần nghiêm túc tuân thủ một quy trình thiết lập chuẩn xác. Dưới đây là phần hướng dẫn tuần tự năm bước cơ bản giúp bạn nắm rõ và làm chủ công nghệ điều khiển này một cách nhanh chóng.

1. Thiết lập kết nối phần cứng

Công việc đầu tiên là phải đảm bảo màn hình hmi được đấu nối chính xác với cụm thiết bị cần giao tiếp thông qua cáp tín hiệu đạt tiêu chuẩn. Người dùng cần xác định rõ việc sử dụng cổng nối tiếp hay cổng mạng Ethernet sao cho phù hợp với cấu hình cụ thể của từng dự án.

2. Cấu hình các thông số truyền thông

Việc cài đặt cấu hình một cách chính xác cho các yếu tố như địa chỉ thiết bị tớ, tốc độ baud và bit kiểm tra chẵn lẻ là nhiệm vụ cốt lõi. Những thông số kỹ thuật này sẽ trực tiếp giúp thiết bị chủ và thiết bị tớ trong mạng hmi modbus được đồng bộ hoàn toàn với nhau.

3. Ánh xạ dữ liệu thanh ghi

Tại giao diện của phần mềm lập trình, kỹ sư có trách nhiệm khởi tạo các thẻ dữ liệu tương ứng chính xác với từng thanh ghi của thiết bị ngoại vi. Quá trình thiết lập này giúp hệ thống định tuyến thông minh nguồn thông tin cần đọc hoặc ghi trong suốt chu kỳ hoạt động.

4. Thiết kế giao diện hiển thị

Bước công việc tiếp theo là thực hiện liên kết các thẻ dữ liệu vừa thiết lập với các đối tượng hiển thị trực quan ngay trên mặt màn hình. Kỹ sư có thể linh hoạt sử dụng các dạng đồng hồ đo, biểu đồ phân tích hoặc hệ thống nút bấm để người dùng dễ dàng thao tác.

5. Kiểm tra và chạy thử khảo nghiệm

Ở công đoạn cuối cùng, hãy tiến hành rà soát kỹ lưỡng các tín hiệu truyền nhận nhằm đảm bảo luồng dữ liệu được cập nhật và hiển thị hoàn toàn chính xác. Bằng việc tuân thủ quy trình này, nền tảng hmi modbus sẽ thực thi nhiệm vụ thu thập và điều khiển hệ thống thiết bị một cách tuyệt đối an toàn.

V. Các lỗi thường gặp khi cấu hình Hmi Modbus

Trong thực tế triển khai và vận hành kiến trúc hmi modbus, người kỹ sư rất thường xuyên phải đối mặt với một vài lỗi sự cố kỹ thuật đặc thù. Kỹ năng nhận diện và phân tích sớm các vấn đề cơ bản này sẽ giúp đội ngũ tối ưu hóa được phần lớn thời gian bảo trì.

1. Không nhận diện được thiết bị slave

Tình trạng lỗi này thường xuyên xuất hiện khi các khớp kết nối vật lý bị lỏng lẻo hoặc bản thân thiết bị đầu cuối chưa được cung cấp đủ nguồn điện ổn định. Để khắc phục triệt để, bạn cần tổng kiểm tra lại hệ thống cáp truyền và đảm bảo mọi thiết bị đều đang chạy ở đúng chế độ.

2. Lỗi sai địa chỉ hoặc thông số truyền thông

Nguyên lý của giao thức mạng này luôn yêu cầu hệ thống địa chỉ và các dải thông số tốc độ phải trùng khớp hoàn toàn giữa thiết bị chủ và tớ. Chỉ một vài sai lệch dù là nhỏ nhất cũng hoàn toàn có khả năng gây đứt gãy kết nối, do đó hãy đối chiếu kỹ với tài liệu.

3. Lỗi nhiễu tín hiệu đường truyền

Khi áp dụng chuẩn kết nối dạng nối tiếp, các đoạn dây tín hiệu kéo dài nếu chạy song song với đường cáp điện động lực sẽ dễ sinh ra hiện tượng nhiễu từ. Giải pháp xử lý kỹ thuật tối ưu nhất là luôn ưu tiên dùng cáp chống nhiễu chuyên dụng hoặc tiến hành hàn thêm điện trở đầu cuối chuẩn.

VI. Hướng dẫn khắc phục nhanh sự cố Modbus

Để hạn chế tối đa rủi ro gia tăng thời gian ngừng trệ của toàn bộ hệ thống hmi modbus, người trực tiếp vận hành cần trang bị kỹ năng xử lý sự cố. Dưới đây là ba phương pháp kiểm tra sửa lỗi mang lại hiệu quả nhanh và độ chính xác cao nhất cho kỹ sư.

1. Sử dụng phần mềm kiểm tra độc lập

Hãy cài đặt và sử dụng các phần mềm giả lập chuyên dụng ngay trên máy tính cá nhân để rà soát riêng lẻ tình trạng của từng thiết bị mạng. Phương pháp nghiệp vụ này giúp người bảo trì nhanh chóng khoanh vùng được chính xác vị trí lỗi và tiết kiệm đáng kể thời gian chẩn đoán.

2. Đọc nhật ký lỗi của Hmi hoặc Plc

Một bước quan trọng khác là truy cập và phân tích chuỗi thông báo lỗi được hệ thống tự động ghi nhận trong bộ nhớ của thiết bị điều khiển trung tâm. Hệ thống mã lỗi chi tiết này sẽ làm nhiệm vụ chỉ điểm chính xác nguyên nhân gây mất kết nối đang nằm ở khâu nào trong mạng lưới.

3. Cập nhật firmware cho thiết bị

Trong trường hợp kiến trúc mạng vẫn duy trì trạng thái thiếu ổn định, kỹ sư hãy chủ động tiến hành nâng cấp bản phần mềm cơ sở mới nhất. Động thái kỹ thuật này sẽ góp phần giải quyết triệt để các rủi ro xung đột linh kiện phần cứng hoặc những mã lỗi phần mềm ẩn bên trong.

VII. Những lưu ý quan trọng khi triển khai

Để có thể đảm bảo một dự án hmi modbus duy trì được sự ổn định, tính bền bỉ và độ an toàn thông tin, bạn cần lưu tâm đến các tiêu chuẩn kỹ thuật. Dưới đây là những yếu tố cốt lõi đóng vai trò quyết định đến tuổi thọ của toàn bộ cấu trúc phần cứng và phần mềm.

1. Đảm bảo an ninh đường truyền bảo mật

Riêng với các kiến trúc mạng chạy trên chuẩn Ethernet, kỹ sư phải đảm bảo đường truyền được rào chắn cẩn thận bằng hệ thống tường lửa và thiết lập mật khẩu mạnh. Thao tác phân quyền và giới hạn truy cập khắt khe sẽ giúp hệ thống miễn nhiễm trước nguy cơ bị đánh cắp dữ liệu từ bên ngoài.

2. Chọn đúng chuẩn cáp và kết nối

Giới chuyên môn luôn khuyến cáo nên ưu tiên đầu tư sử dụng các chủng loại cáp truyền thông chất lượng cao được trang bị lớp bọc chống nhiễu dày dặn. Bên cạnh đó, đường truyền tín hiệu dữ liệu bắt buộc phải được đặt cách ly xa khu vực cáp động lực để luôn giữ cho luồng thông tin ổn định.

3. Sao lưu dữ liệu và kiểm tra định kỳ

Nhà quản lý nên xây dựng lịch trình thường xuyên sao lưu các tập tin cấu hình quan trọng để phòng ngừa sự cố mất mát dữ liệu do chập cháy điện. Đồng thời, kỹ sư bảo trì cần duy trì việc rà soát định kỳ các điểm tiếp xúc đấu nối nhằm phát hiện và loại bỏ sớm mọi nguy cơ.

VIII. Kết luận

Việc triển khai áp dụng mạng lưới hmi modbus chắc chắn sẽ mang lại rất nhiều giá trị lợi ích thiết thực cho hệ thống sản xuất công nghiệp, từ khả năng liên kết đa dạng đến ưu thế tối ưu ngân sách. Chỉ cần người kỹ sư nắm vững nguyên lý hoạt động và nghiêm túc tuân thủ quy trình thiết lập, doanh nghiệp hoàn toàn có thể khai thác triệt để sức mạnh mạng lưới.
