Tiêu chuẩn tiếp địa cho biến tần & thiết bị công nghiệp

Tìm hiểu tiêu chuẩn tiếp địa cho biến tần và thiết bị công nghiệp để đảm bảo an toàn, ổn định và giảm nhiễu cho hệ thống công nghiệp.

1. Giới thiệu

Trong các hệ thống điện công nghiệp hiện đại, việc tiếp địa cho biến tần và các thiết bị công nghiệp đóng vai trò then chốt trong việc bảo vệ an toàn, ổn định điện áp và hạn chế nhiễu điện từ (EMI).

Một hệ thống công nghiệp tiếp địa đúng chuẩn không chỉ giúp bảo vệ con người và thiết bị, mà còn đảm bảo biến tần, PLC, HMI và các thiết bị khác hoạt động ổn định, chính xác và có tuổi thọ cao.

Sai sót trong thiết kế hoặc thi công tiếp địa có thể dẫn đến rò điện, nhiễu tín hiệu, reset ngẫu nhiên hoặc thậm chí hư hỏng linh kiện công suất. Vì vậy, hiểu và áp dụng đúng tiêu chuẩn tiếp địa là nền tảng quan trọng cho mọi hệ thống điện tự động hóa.

2. Vai trò của tiếp địa trong hệ thống công nghiệp

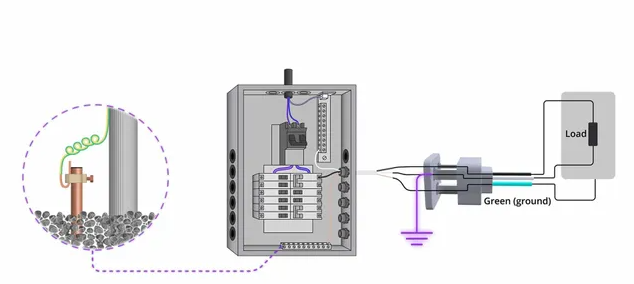

Tiếp địa (Grounding) là phương pháp kết nối các phần kim loại dẫn điện của thiết bị với đất nhằm đảm bảo an toàn và ổn định cho hệ thống. Trong lĩnh vực thiết bị công nghiệp, tiếp địa có ba vai trò chính:

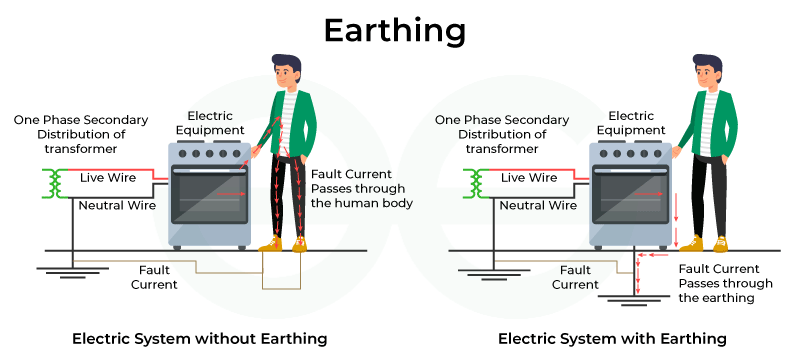

Bảo vệ con người và thiết bị:
Giúp thoát dòng rò hoặc sét đánh xuống đất, giảm nguy cơ giật điện và cháy nổ.
Ổn định điện áp hệ thống:
Tạo điểm tham chiếu cố định cho các mạch điện, giúp điện áp làm việc cân bằng hơn.
Giảm nhiễu điện từ (EMI):
Hạn chế ảnh hưởng qua lại giữa biến tần, motor, cảm biến và PLC – đặc biệt trong các dây chuyền tự động hóa phức tạp.

Một hệ thống tiếp địa đúng kỹ thuật giúp giảm lỗi giao tiếp, tránh reset ngẫu nhiên và ngăn dòng rò cao tần ảnh hưởng tới thiết bị điều khiển.

3. Các tiêu chuẩn quốc tế về tiếp địa

Hiện nay, hệ thống tiếp địa cho biến tần và thiết bị công nghiệp được quy định trong nhiều bộ tiêu chuẩn kỹ thuật quốc tế, gồm:

IEC 60364 / TCVN 7447: Quy định lắp đặt điện hạ áp, bao gồm bảo vệ chống điện giật và hệ thống tiếp địa.
IEC 61000-5-2: Hướng dẫn chi tiết về nối đất và đi dây trong hệ thống điều khiển, đảm bảo tương thích điện từ (EMC).
IEC 61800-3: Tiêu chuẩn EMC cho biến tần, hướng dẫn nối đất vỏ, cáp động lực và cáp tín hiệu.
IEEE Std 142 (Green Book): Hướng dẫn thiết kế, đo kiểm và duy trì hệ thống nối đất trong môi trường công nghiệp.

Các tiêu chuẩn này khẳng định: tiếp địa không chỉ là yêu cầu an toàn, mà còn là giải pháp kỹ thuật để duy trì độ tin cậy và tuổi thọ thiết bị.

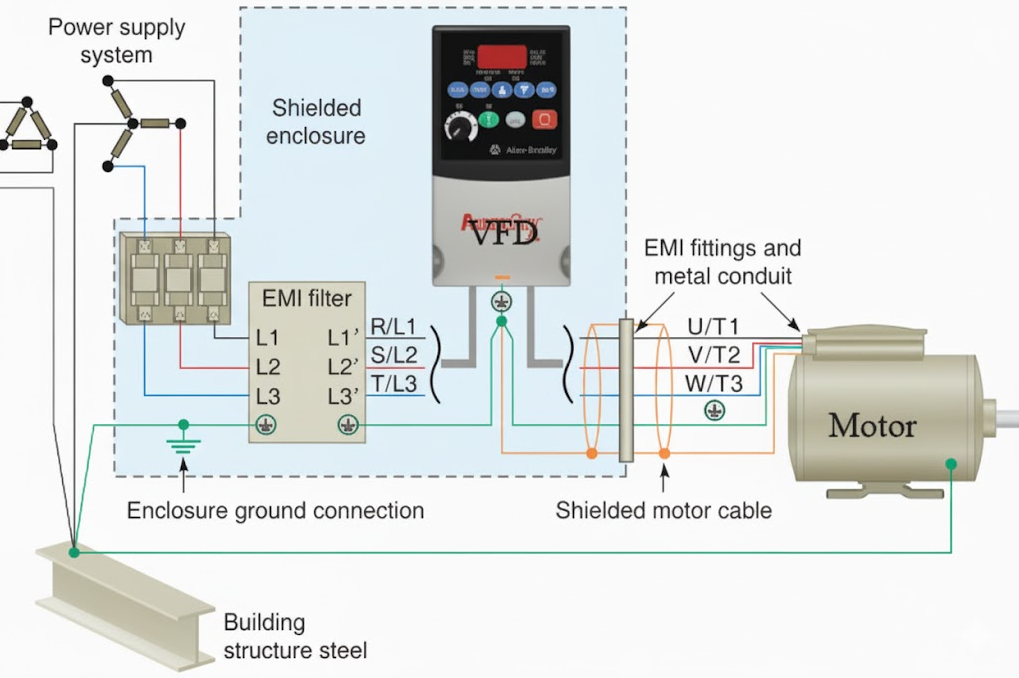

4. Yêu cầu tiếp địa đối với biến tần

Biến tần là thiết bị công suất cao, dễ sinh nhiễu và dòng rò tần số cao, do đó yêu cầu tiếp địa nghiêm ngặt hơn các thiết bị khác:

Nối đất vỏ máy tại điểm ký hiệu ⏚, đúng theo hướng dẫn nhà sản xuất.
Điện trở tiếp địa nên < 4 Ω trong môi trường công nghiệp, giúp ổn định và chống nhiễu tốt hơn (theo khuyến nghị thực hành).
Dây nối đất ngắn, tiết diện lớn – tối thiểu 4 mm² hoặc tương đương dây trung tính.
Áp dụng cấu trúc nối đất dạng sao (Star Grounding): Tất cả thiết bị (biến tần, motor, tủ điện, bộ lọc nhiễu) đều quy về một điểm tiếp địa chung (Main Earth Bus).
Tránh nối đất chuỗi (Daisy-Chain): Vì dạng này tạo vòng cảm ứng, tăng trở kháng và có thể gây nhiễu EMC.

Một hệ thống tiếp địa đúng chuẩn giúp hạn chế sóng hài, xung điện ngược và nhiễu tần cao, đồng thời ngăn ngừa rò điện, giảm nguy cơ giật điện – những nguyên nhân phổ biến gây mất ổn định hoặc khiến biến tần hoạt động không chính xác.

5. Tiếp địa cho thiết bị công nghiệp và hệ thống điều khiển

Ngoài biến tần, các thiết bị công nghiệp khác như PLC, HMI, nguồn switching, cảm biến, encoder cũng cần được tiếp địa đúng kỹ thuật:

PLC và HMI cần được nối đất về cùng một điểm với tủ điện để giữ cùng mức điện áp tham chiếu, giúp giảm nhiễu và đảm bảo tín hiệu ổn định.
Cảm biến và encoder: Dây shield chỉ nối đất một đầu (thường ở đầu tủ điều khiển) để tránh tạo vòng nhiễu.
Nguồn switching và driver servo: Cần nối đất vỏ riêng để triệt dòng rò tần số cao.
Motor, biến áp, thiết bị công suất lớn: Có thể nối đất độc lập rồi quy về thanh cái đất chung.

Mục tiêu cuối cùng là toàn bộ hệ thống đều quy về Main Earth Bus – đảm bảo điện thế ổn định và giảm nhiễu xuyên kênh.

6. Kiểm tra và bảo dưỡng hệ thống tiếp địa

Để hệ thống tiếp địa luôn hoạt động hiệu quả, cần thực hiện bảo dưỡng định kỳ:

Đo điện trở đất mỗi 6–12 tháng, đặc biệt sau mưa bão hoặc cải tạo nhà xưởng.
Kiểm tra mối nối, bu-lông, dây đồng bện – tránh oxy hóa, lỏng hoặc đứt.
Hạn chế đặt dây nối đất song song với dây tín hiệu.
Đảm bảo dây shield được nối đúng vị trí, không chập hai đầu.

Việc duy trì tiếp địa tốt giúp hệ thống điện vận hành ổn định, giảm rủi ro gián đoạn và bảo vệ nhân sự vận hành.

7. Kết luận

Tiêu chuẩn tiếp địa cho biến tần là yếu tố cốt lõi đảm bảo an toàn và hiệu suất cho toàn bộ hệ thống thiết bị công nghiệp.

Tuân thủ các tiêu chuẩn IEC, IEEE cùng hướng dẫn của nhà sản xuất giúp giảm nhiễu, tránh sự cố và kéo dài tuổi thọ thiết bị.
