Tiêu chuẩn EMC/EMI trên bộ nguồn: Tại sao cực kỳ quan trọng?

Giải thích vì sao tiêu chuẩn EMC/EMI trên bộ nguồn cực kỳ quan trọng và tác động trực tiếp đến độ ổn định, an toàn và tuổi thọ của hệ thống thiết bị điện – điện tử.

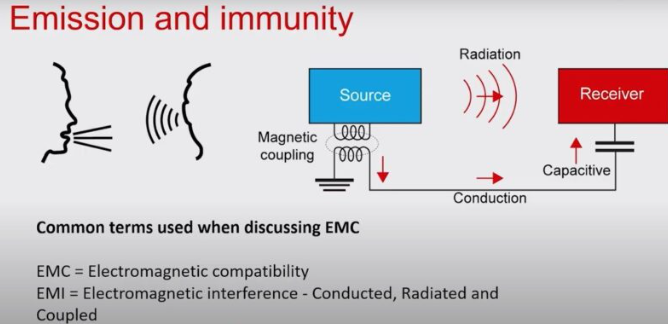

1. Tổng quan về EMC và EMI trong bộ nguồn

1.1. Khái niệm EMI – Nhiễu điện từ

EMI (Electromagnetic Interference) là hiện tượng nhiễu điện từ phát ra từ bộ nguồn do quá trình chuyển mạch tần số cao. Đây là lý do vì sao tiêu chuẩn nguồn luôn phải kiểm soát nhiễu dẫn (Conducted Noise) và nhiễu bức xạ (Radiated Noise). Nhiễu EMI không được kiểm soát sẽ lan truyền sang PLC, biến tần, cảm biến và thiết bị đo lường.

1.2. Khái niệm EMC – Tương thích điện từ

EMC (Electromagnetic Compatibility) thể hiện khả năng bộ nguồn hoạt động ổn định trong môi trường có nhiễu và không gây nhiễu quá mức cho thiết bị khác. Một sản phẩm đạt tiêu chuẩn nguồn EMC/EMI phải vừa miễn nhiễm tốt, vừa hạn chế tối đa nhiễu phát ra.

1.3. Bộ nguồn là thiết bị gây nhiễu mạnh nhất trong tủ điện

Do hoạt động switching liên tục, bộ nguồn luôn là “điểm phát nhiễu số 1”. Vì vậy, tiêu chuẩn nguồn EMC/EMI trở thành yếu tố bắt buộc để đảm bảo toàn bộ hệ thống vận hành ổn định.

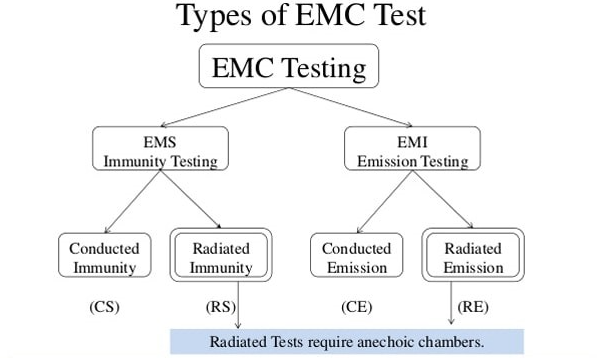

2. Các tiêu chuẩn EMC/EMI áp dụng cho bộ nguồn (Power Supply)

Để đảm bảo độ tin cậy và an toàn trong vận hành, một bộ nguồn chất lượng cao bắt buộc phải tuân thủ các quy định nghiêm ngặt về Tương thích điện từ (EMC), bao gồm hai khía cạnh chính: Khả năng phát xạ thấp và Khả năng miễn nhiễm cao.

2.1. Tiêu chuẩn Phát xạ nhiễu (Emissions): EN 55032 / CISPR 32

Đây là tiêu chuẩn quốc tế quy định giới hạn mức nhiễu dẫn (Conducted Emission) và nhiễu bức xạ (Radiated Emission) phát ra từ thiết bị.

Ý nghĩa: Đảm bảo bộ nguồn không phát sinh sóng điện từ gây ảnh hưởng hoặc làm sai lệch hoạt động của các thiết bị điện tử nhạy cảm xung quanh (như cảm biến, vi điều khiển, màn hình).
Yêu cầu: Mọi bộ nguồn công nghiệp chuẩn mực đều phải công bố và đáp ứng các giới hạn này trong datasheet.

2.2. Tiêu chuẩn Miễn nhiễm nhiễu (Immunity): EN 61000-4-series

Bộ tiêu chuẩn này đánh giá “sức đề kháng” của bộ nguồn trước các tác động nhiễu từ môi trường bên ngoài. Các bài kiểm tra quan trọng bao gồm:

EN 61000-4-2 (ESD): Chống phóng tĩnh điện.
EN 61000-4-3/4/5/6/8/11: Chống nhiễu bức xạ tần số vô tuyến, xung nhanh (EFT), sét lan truyền (Surge), sụt áp (Dip) và ngắt quãng ngắn (Interruption).
Kết quả đạt chuẩn: Bộ nguồn không được phép bị hư hỏng linh kiện, treo vi xử lý (CPU) hoặc tự khởi động lại (Reset) khi gặp các sự cố nhiễu điện kể trên.

2.3. Tiêu chuẩn Sản phẩm đặc thù cho nguồn DC: EN 61204-3

Khác với các tiêu chuẩn chung, EN 61204-3 là tiêu chuẩn được thiết kế chuyên biệt cho các bộ nguồn DC hạ áp.

Đây là thước đo khắt khe nhất dành cho các ứng dụng trong môi trường công nghiệp nặng.
Tiêu chuẩn này yêu cầu mức độ kiểm soát nhiễu toàn diện (cả phát xạ và miễn nhiễm) cao hơn mức thông thường, đảm bảo bộ nguồn hoạt động bền bỉ trong các điều kiện khắc nghiệt nhất.

2.4. Phân cấp môi trường hoạt động: Class A và Class B

Dựa trên mức độ giới hạn nhiễu cho phép, các bộ nguồn được chia thành hai cấp độ:

Class A (Môi trường Công nghiệp): Được phép có mức giới hạn nhiễu nới lỏng hơn. Phù hợp cho các nhà máy, xưởng sản xuất nơi các thiết bị đã có khả năng chịu nhiễu tốt.
Class B (Môi trường Dân dụng & Văn phòng): Áp dụng tiêu chuẩn nghiêm ngặt hơn (giới hạn nhiễu rất thấp). Bắt buộc đối với các thiết bị sử dụng trong nhà ở, bệnh viện, văn phòng để tránh gây nhiễu cho các thiết bị sinh hoạt (TV, Radio, mạng Wifi).

Lưu ý kỹ thuật: Việc lựa chọn tiêu chuẩn (đặc biệt là Class A hay B) phụ thuộc hoàn toàn vào vị trí lắp đặt cuối cùng của hệ thống.

3. Tại sao EMC/EMI cực kỳ quan trọng đối với bộ nguồn?

Trong hệ thống tự động hóa, bộ nguồn (PSU) không chỉ là nơi cung cấp năng lượng mà còn là tuyến phòng thủ đầu tiên chống lại nhiễu điện từ. Việc tuân thủ các tiêu chuẩn EMC/EMI mang tính sống còn vì 4 lý do kỹ thuật sau:

3.1. Đảm bảo toàn vẹn tín hiệu cho thiết bị điều khiển (Signal Integrity)

Các thiết bị như PLC, vi điều khiển (MCU), và cảm biến analog hoạt động dựa trên các mức điện áp logic thấp (3.3V, 5V, hoặc 4-20mA).

Vấn đề: Nếu bộ nguồn không đạt chuẩn EMI (phát xạ nhiễu cao), nhiễu dẫn sẽ lan truyền qua đường dây DC hoặc nhiễu bức xạ sẽ tác động trực tiếp lên mạch vi xử lý.
Hậu quả: Gây ra hiện tượng “Bit Flip” (lật trạng thái logic sai), làm treo CPU (System Freeze), kích hoạt sai đầu ra (False Triggering), hoặc thiết bị tự khởi động lại (Watchdog Reset) mà không có cảnh báo lỗi phần cứng.

3.2. Ngăn ngừa lỗi và mất mát dữ liệu truyền thông

Hệ thống mạng công nghiệp (Fieldbus) như Modbus, Profibus, EtherCAT, CANbus cực kỳ nhạy cảm với nhiễu tần số cao.

Vấn đề: Nhiễu EMI từ nguồn xung (Switching noise) có thể cộng hưởng lên cáp truyền thông, làm méo dạng tín hiệu (Signal Distortion).
Hậu quả: Tăng tỷ lệ lỗi bit (BER), gây lỗi CRC (Cyclic Redundancy Check) khiến gói tin bị hủy (Packet Loss). Điều này dẫn đến mất kết nối chập chờn hoặc tệ hơn là làm tê liệt toàn bộ mạng truyền thông của nhà máy.

3.3. Tăng khả năng miễn nhiễm trước sự cố điện (Electrical Robustness)

Một bộ nguồn đạt chuẩn EMC (phần Miễn nhiễm – EMS) đồng nghĩa với việc nó đã được thiết kế các tầng lọc và linh kiện bảo vệ (như MOV, Varistor, Tụ Y).

Vấn đề: Môi trường công nghiệp thường xuyên có sét lan truyền (Surge), phóng tĩnh điện (ESD) hoặc nhiễu xung nhanh (EFT) từ việc đóng cắt khởi động từ lớn.
Hậu quả: Nếu không đạt chuẩn EMS, các xung năng lượng này sẽ đánh thủng lớp cách điện hoặc phá hủy linh kiện bán dẫn (MOSFET/Diode) ngay lập tức. Nguồn đạt chuẩn sẽ triệt tiêu các xung này để bảo vệ chính nó và tải phía sau.

3.4. Tối ưu hóa tuổi thọ linh kiện (System Longevity & MTBF)

Nhiễu điện từ không chỉ là tín hiệu rác, nó là năng lượng hao phí dưới dạng nhiệt và gai điện áp.

Vấn đề: Nhiễu tần số cao liên tục gây ra ứng suất điện (Electrical Stress) lên các tụ điện hóa và linh kiện bán dẫn bên trong thiết bị.
Hậu quả: Làm khô tụ nhanh chóng và gây lão hóa linh kiện. Bộ nguồn đạt chuẩn EMC loại bỏ các thành phần nhiễu này, giúp duy trì nhiệt độ vận hành tối ưu, từ đó kéo dài chỉ số MTBF (Thời gian trung bình giữa các lần hỏng hóc) của toàn hệ thống.

4. Hậu quả kỹ thuật khi sử dụng bộ nguồn không đạt chuẩn EMC/EMI

Việc tích hợp một bộ nguồn không tuân thủ EMC/EMI vào hệ thống điều khiển giống như việc đặt một nguồn phát nhiễu vào trung tâm bộ não của máy móc. Các hậu quả kỹ thuật bao gồm:

4.1. Gây nhiễu chéo (Cross-talk Interference)

Bộ nguồn kém chất lượng phát sinh nhiễu sóng hài và nhiễu tần số cao (RFI). Trong không gian tủ điện chật hẹp, nhiễu này xâm nhập vào các thiết bị công suất lớn nhạy cảm như Biến tần (VFD) hoặc Servo Drive, gây ra hiện tượng rung động động cơ, mất kiểm soát mô-men xoắn hoặc báo lỗi quá dòng ảo.

4.2. Lỗi chập chờn khó xác định (Intermittent/Ghost Errors)

Đây là “ác mộng” của kỹ sư bảo trì. Hệ thống hoạt động bình thường nhưng thi thoảng bị dừng đột ngột hoặc báo lỗi sai mà không theo quy luật nào. Nguyên nhân thường do các xung nhiễu ngẫu nhiên từ nguồn (Spikes/Transients) vượt quá ngưỡng logic của vi xử lý.

4.3. Suy giảm tuổi thọ do ứng suất nhiệt và điện

Nhiễu điện từ không được triệt tiêu sẽ chuyển hóa thành nhiệt năng hoặc các gai điện áp (Voltage Spikes). Điều này gây stress liên tục lên lớp cách điện của tụ điện và các mối hàn bán dẫn, dẫn đến hỏng hóc phần cứng sớm hơn nhiều so với chỉ số MTBF công bố.

4.4. Đe dọa an toàn chức năng (Functional Safety Risks)

Nghiêm trọng nhất, nhiễu EMI cường độ cao có thể tác động vào mạch điều khiển của Relay an toàn (Safety Relay) hoặc PLC Safety, dẫn đến việc kích hoạt sai chức năng dừng khẩn cấp (E-Stop) hoặc ngược lại—không kích hoạt khi có sự cố thực sự, gây nguy hiểm cho con người.

5. Tiêu chí nhận diện bộ nguồn đạt chuẩn EMC/EMI cao cấp

Khi đánh giá Datasheet hoặc sản phẩm thực tế, kỹ sư cần kiểm tra các dấu hiệu kỹ thuật sau:

5.1. Công bố tiêu chuẩn rõ ràng trong thông số kỹ thuật

Datasheet bắt buộc phải liệt kê cụ thể các tiêu chuẩn đã được kiểm định (Certified), ví dụ: EN 55032 Class B (Phát xạ), EN 61000-4-x (Miễn nhiễm). Chỉ ghi chung chung “EMC Compliant” mà không có mã số tiêu chuẩn là không đáng tin cậy.

5.2. Tích hợp bộ lọc nhiễu nội bộ (Built-in EMI Filter)

Các bộ nguồn chất lượng cao luôn có cấu trúc mạch lọc đầu vào (gồm cuộn cảm Common-mode Choke, tụ X, tụ Y) để triệt tiêu nhiễu ngay từ nguồn phát, ngăn không cho nhiễu quay ngược ra lưới điện.

5.3. Thiết kế vỏ bọc kim loại (Metal Shielding)

Ưu tiên bộ nguồn có vỏ kim loại (nhôm hoặc thép) thay vì vỏ nhựa hoàn toàn. Vỏ kim loại đóng vai trò như một Lồng Faraday, chắn nhiễu bức xạ từ bên trong thoát ra và ngăn nhiễu bên ngoài xâm nhập vào mạch.

5.4. Minh bạch biểu đồ kiểm tra (Test Reports/Spectrum)

Các nhà sản xuất uy tín (như Mean Well, Delta, Siemens…) thường cung cấp báo cáo kiểm tra (Test Report) đi kèm, hiển thị rõ Biểu đồ phổ nhiễu (EMI Spectrum) nằm dưới ngưỡng giới hạn (Limit Line) của tiêu chuẩn quy định.

6. Các giải pháp kỹ thuật tối ưu hóa EMC/EMI khi lắp đặt

Ngay cả khi bộ nguồn đạt chuẩn, việc lắp đặt sai cách vẫn gây nhiễu. Dưới đây là các “Best Practices” cho kỹ sư thiết kế tủ điện:

6.1. Ưu tiên nguồn có tô-pô mạch hiện đại

Chọn bộ nguồn sử dụng công nghệ chuyển mạch mềm (Soft-switching như LLC Resonant). Công nghệ này giảm thiểu tối đa nhiễu đóng cắt (Switching noise) tại gốc, giúp hệ thống “sạch” hơn so với các bộ nguồn công nghệ cũ (Hard-switching).

6.2. Quy hoạch và phân tách dây dẫn (Cable Segregation)

Tuyệt đối không đi chung máng cáp giữa dây động lực (Power cables – mang nhiễu cao) và dây tín hiệu (Signal cables – nhạy cảm). Nếu bắt buộc giao cắt, phải đi vuông góc 90 độ để giảm thiểu cảm ứng từ.

6.3. Sử dụng bộ lọc rời (External EMI Filter)

Trong môi trường cực kỳ nhiễu (gần máy hàn, động cơ lớn), nên lắp thêm bộ lọc nhiễu (Line Filter) ngay đầu vào AC của bộ nguồn để tạo thêm một lớp bảo vệ “miễn nhiễm”.

6.4. Khoảng cách vật lý (Spatial Separation)

Duy trì khoảng cách ly tối thiểu 30–50mm giữa bộ nguồn xung và các module PLC/Analog. Không gian này giúp giảm thiểu sự ghép nối điện dung (Capacitive coupling) gây nhiễu.

6.5. Kỹ thuật nối đất (Grounding) chuẩn xác

Đây là yếu tố quan trọng nhất. Phải đảm bảo trở kháng nối đất thấp. Sử dụng dây tiếp địa to, ngắn và kết nối tới thanh cái đồng (Busbar) theo cấu trúc hình sao (Star grounding) để triệt tiêu dòng nhiễu xuống đất hiệu quả nhất.

7. Kết luận

Tiêu chuẩn EMC/EMI không chỉ là yêu cầu kỹ thuật mà còn là yếu tố quyết định chất lượng, độ ổn định và tuổi thọ của toàn bộ hệ thống điều khiển. Bộ nguồn đạt tiêu chuẩn nguồn giúp vận hành an toàn, tránh nhiễu, giảm hỏng vặt và tối ưu chi phí bảo trì.

Doanh nghiệp nên ưu tiên sử dụng các sản phẩm đạt tiêu chuẩn nguồn rõ ràng từ nhà cung cấp uy tín.
