Tia Portal V17: Link cài đặt và hướng dẫn chi tiết

Hướng dẫn chi tiết cách cài đặt Tia Portal V17 chuẩn xác nhất. Nắm vững quy trình giúp tiết kiệm thời gian và đảm bảo hệ thống PLC Siemens hoạt động ổn định.

Tổng quan về phần mềm lập trình Tia portal v17

Tia Portal V17 là một trong những nền tảng phần mềm tự động hóa toàn diện và tiên tiến nhất hiện nay do tập đoàn Siemens phát triển. Đây là môi trường làm việc cốt lõi giúp các kỹ sư tích hợp hoàn hảo nhiều công cụ thiết yếu vào chung một giao diện duy nhất, từ việc lập trình bộ điều khiển logic (PLC), thiết kế giao diện giám sát người máy (HMI), cho đến cấu hình các hệ thống truyền động và mạng truyền thông công nghiệp. Phiên bản này mang đến những bước tiến lớn trong việc tối ưu hóa hiệu suất làm việc nhóm và khả năng lập trình đồng bộ.

Đối với người làm kỹ thuật, nền tảng này chính là công cụ đắc lực để triển khai các dự án tự động hóa phức tạp trong thực tế, từ việc lập trình các hệ thống máy móc công nghiệp quy mô lớn cho đến quản lý và đồng bộ hóa toàn bộ dây chuyền sản xuất.

Mặc dù sở hữu sức mạnh xử lý vượt trội, nhưng hệ sinh thái của Siemens lại khá đồ sộ, đòi hỏi cấu hình máy tính cao và quy trình cài đặt vô cùng khắt khe. Chính vì sự nặng nề và chi phí bản quyền đắt đỏ này, trong những dự án cần tối ưu ngân sách, nhiều kỹ sư thường có xu hướng tìm đến các giải pháp điều khiển gọn nhẹ, miễn phí phần mềm và dễ cài đặt hơn như PLC Xinje.

Tuy nhiên, đối với những hệ thống hạ tầng công nghiệp đã và đang sử dụng thiết bị của Siemens, việc thiết lập một môi trường lập trình ổn định là nhiệm vụ bắt buộc không thể thay thế. Để phần mềm vận hành trơn tru và không phát sinh lỗi trong quá trình sử dụng, bài viết dưới đây sẽ cung cấp cho bạn quy trình chi tiết nhất về cách thức chuẩn bị hệ thống cũng như từng bước cài đặt Tia portal v17 một cách chuẩn xác và an toàn nhất.

Yêu cầu cấu hình hệ thống máy tính cho Tia Portal V17

Trước khi bắt đầu, hệ thống máy tính của bạn cần đáp ứng các tiêu chuẩn phần cứng và phần mềm khắt khe. Dưới đây là bảng thông số cấu hình khuyến nghị để nền tảng hoạt động mượt mà nhất.

Thành phần	Yêu cầu khuyến nghị
Hệ điều hành	Windows 10 (64-bit) Professional / Enterprise hoặc Windows 11
Bộ vi xử lý (CPU)	Intel Core i5 thế hệ thứ 6 trở lên (hoặc tương đương)
Bộ nhớ (RAM)	Tối thiểu 16GB (Khuyến nghị 32GB cho các dự án lớn)
Ổ cứng	SSD với dung lượng trống tối thiểu 50GB

Kích hoạt tính năng nền tảng Windows trước khi cài Tia Portal V17

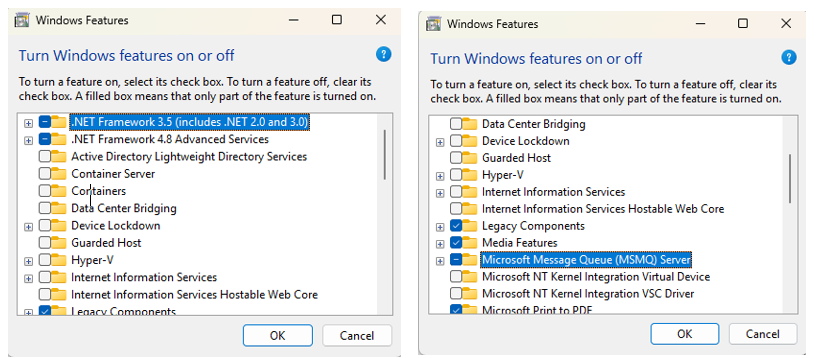

Giai đoạn chuẩn bị môi trường Windows là bắt buộc trước khi chạy bất kỳ tệp tin cài đặt nào. Bạn cần truy cập vào công cụ tìm kiếm của hệ điều hành, gõ và mở mục Turn Windows features on or off.

Tại hộp thoại cấu hình, hãy tìm và tích chọn đầy đủ vào hai thư mục quan trọng là .NET Framework 3.5 (includes .NET 2.0 and 3.0) và Microsoft Message Queue (MSMQ) Server. Sau khi nhấn xác nhận, Windows sẽ tự động quét và cập nhật các tệp tin hệ thống này.

Trình tự cài đặt bộ phần mềm Tia portal v17 chi tiết

Để quá trình cài đặt diễn ra suôn sẻ và không gặp lỗi hệ thống, người dùng cần thực hiện tuần tự và chính xác theo các thao tác hướng dẫn chi tiết dưới đây.

Bước 1: Tải và giải nén tệp tin cài đặt

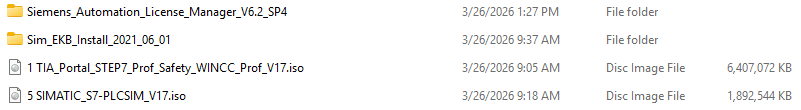

Đầu tiên, bạn cần tải đầy đủ các tệp tin định dạng ISO của bộ phần mềm Tia Portal V17 từ nguồn lưu trữ của Tự Động Hóa Toàn Cầu.

Tải ngay: [ Tại đây ]

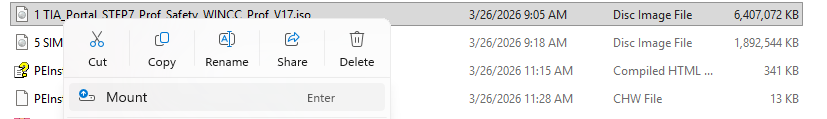

Sau khi tải xong, giải nén và bạn click chuột phải vào tệp tin ISO chứa bộ STEP 7 và WinCC, chọn lệnh Mount để tạo ổ đĩa ảo trên máy tính.

Bước 2: Khởi chạy trình cài đặt hệ thống

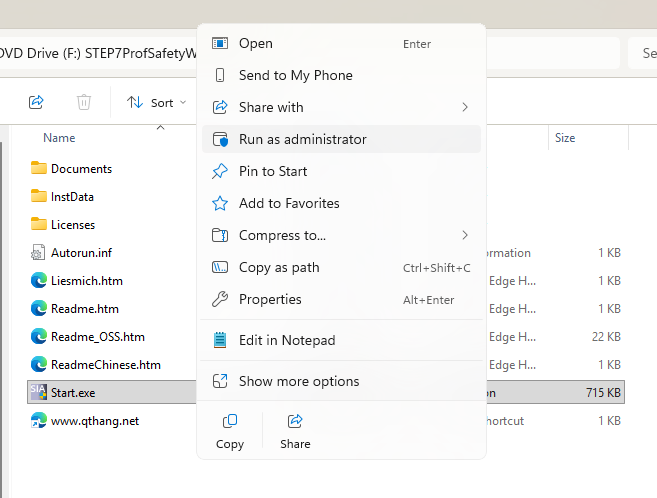

Truy cập vào ổ đĩa ảo hoặc thư mục vừa giải nén, tìm đến tệp tin mang tên Start.exe. Bạn click chuột phải vào tệp tin này và bắt buộc chọn Run as administrator để cấp quyền truy cập cao nhất cho phần mềm.

Màn hình khởi động của Siemens sẽ xuất hiện, bạn cần chờ vài phút để hệ thống khởi tạo.

Bước 3: Tùy chọn ngôn ngữ và cấu hình

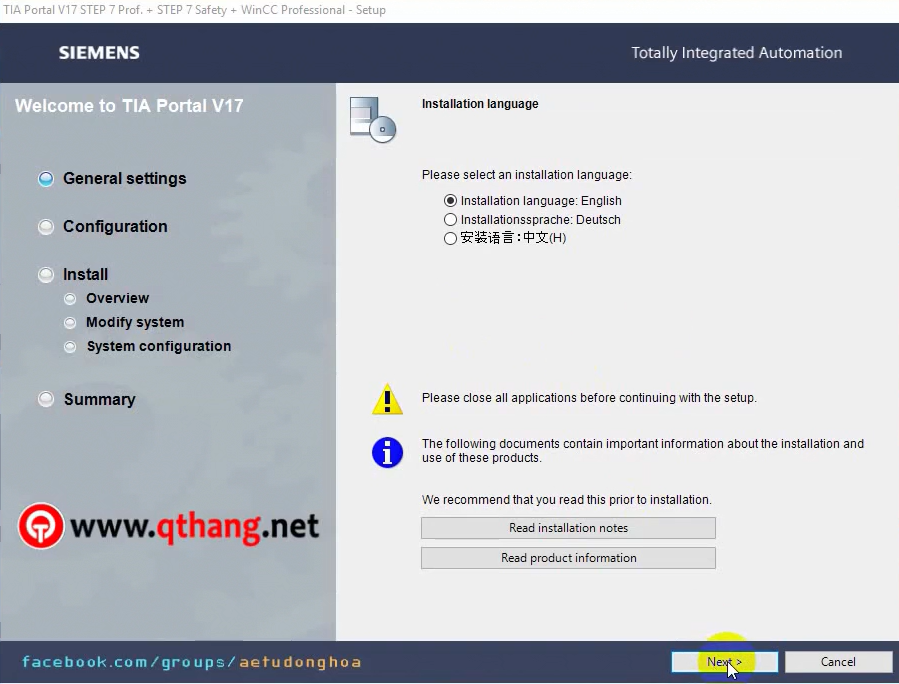

Khi giao diện chính thức hiện lên, hệ thống sẽ yêu cầu bạn chọn ngôn ngữ cài đặt, hãy giữ nguyên mặc định là tiếng Anh (English) và nhấn Next.

Tại đây, công cụ quản lý bản quyền Automation License Manager của Tia portal v17 sẽ tự động được tích chọn để cài đặt trước, nhằm tạo nền tảng ghi nhận giấy phép về sau.

Bước 4: Lựa chọn gói phần mềm và nơi lưu trữ

Đây là bước quan trọng để xác định các tính năng mà bạn sẽ sử dụng trong Tia Portal V17. Bạn tích chọn vào các module cần thiết như STEP 7 Professional, Safety và WinCC Advanced ( nên để tick chọn mặc định).

Ngay bên dưới, bạn có thể tùy chỉnh đường dẫn thư mục lưu trữ phần mềm, thông thường sẽ để mặc định ở ổ đĩa C.

Bước 5: Xác nhận điều khoản và thiết lập bảo mật

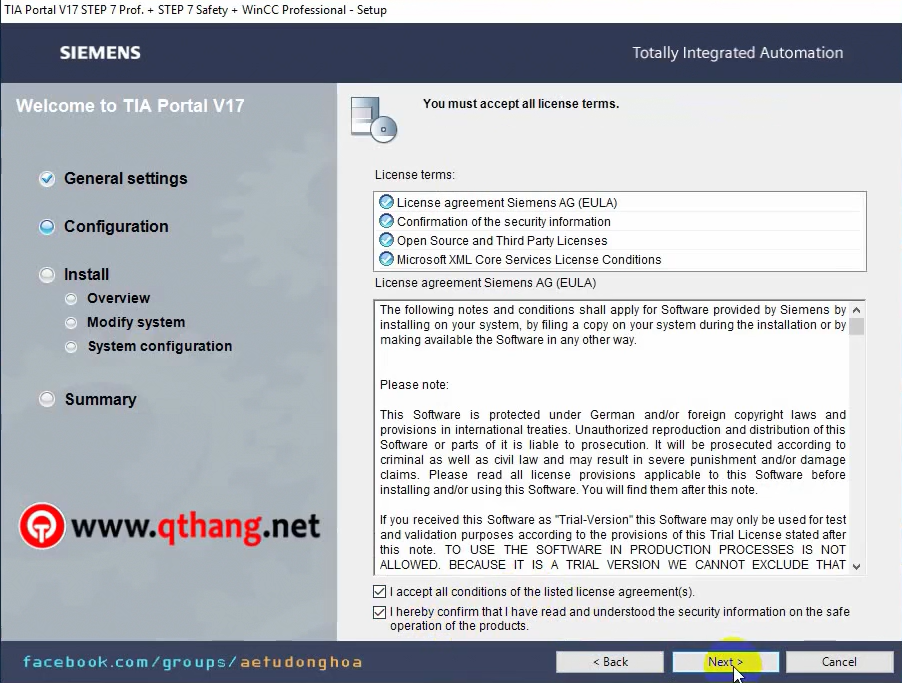

Hệ thống sẽ hiển thị bảng điều khoản sử dụng phần mềm chi tiết từ nhà phát triển. Bạn cần tích chọn vào tất cả các ô Accept để đồng ý với các thỏa thuận.

Ở giao diện tiếp theo, hệ thống yêu cầu cấp quyền tinh chỉnh các thiết lập bảo mật tường lửa trên Windows, bạn tiếp tục chọn chấp nhận và nhấn Next để tiến hành thiết lập.

Bước 6: Thực thi cài đặt và khởi động lại máy tính

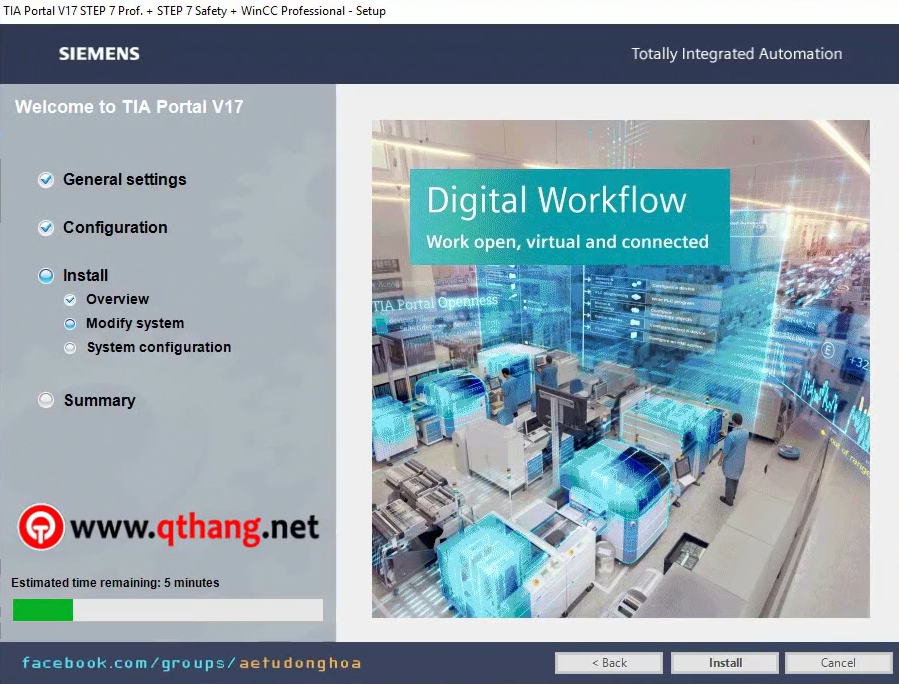

Sau khi hoàn tất mọi thiết lập, bạn nhấn nút Install để phần mềm bắt đầu giải nén và sao chép dữ liệu vào hệ thống máy tính.

Trong quá trình chạy, phần mềm có thể yêu cầu khởi động lại máy tính để lưu cấu hình. Bạn đồng ý khởi động lại, sau đó quá trình sẽ tự động diễn ra cho đến khi hoàn tất 100%.

Bước 7: Cài đặt phần mềm mô phỏng PLCSIM cho Tia portal v17

Để phục vụ việc lập trình và chạy thử nghiệm code mà không cần kết nối với thiết bị vật lý, bạn bắt buộc phải cài thêm công cụ mô phỏng.

Hãy thực hiện Mount tệp tin ISO của gói PLCSIM V17 và lặp lại toàn bộ các thao tác từ Bước 2 đến Bước 6, tương tự như quy trình cài đặt bộ phần mềm chính ở trên.

Mở khóa Tia Portal V17 bằng SimEKB

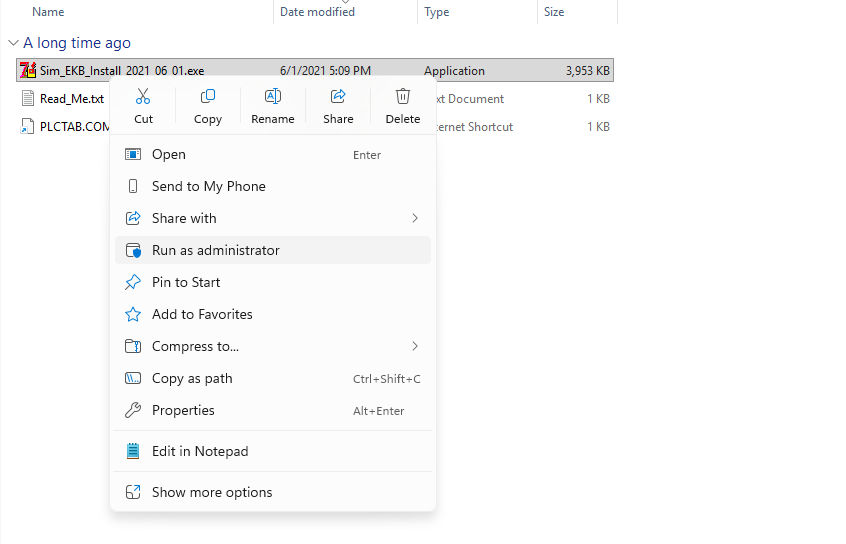

Để mở khóa toàn bộ chức năng lập trình và thiết kế giao diện, hệ thống cần được cấp phép thông qua công cụ chuyên dụng. Bạn khởi chạy phần mềm SimEKB dưới quyền quản trị cao nhất (Run as administrator).

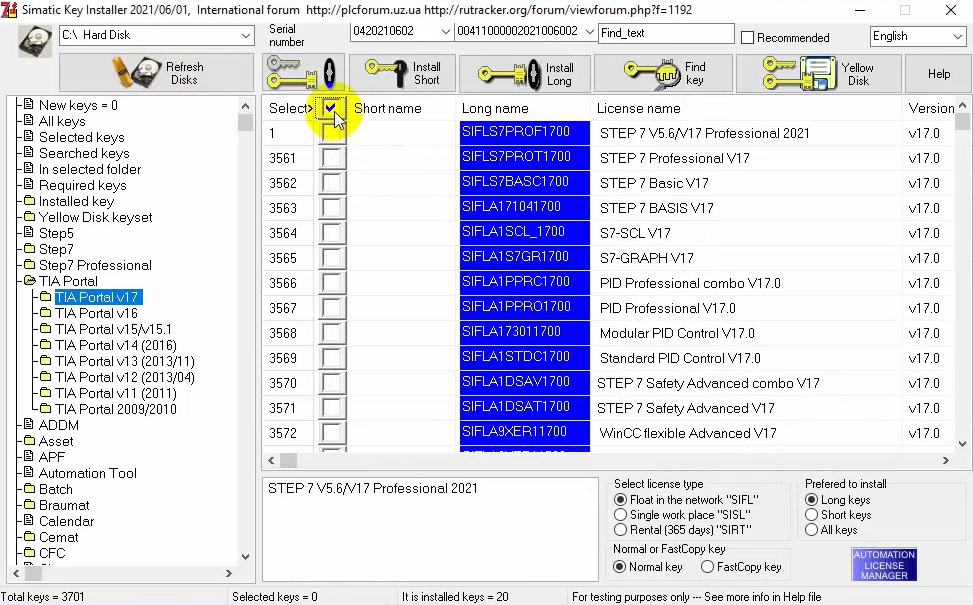

Trong giao diện điều khiển của công cụ, bạn điều hướng đến thư mục quản lý của Tia portal v17. Tại đây, hãy tích chọn toàn bộ các module phần mềm mà bạn vừa cài đặt thành công (nên chọn tất cả), sau đó thực thi lệnh cài đặt khóa giấy phép bằng cách nhấn vào nút Install long.

Cuối cùng, khởi động lại máy tính một lần nữa để áp dụng mọi thay đổi.

Lưu ý quan trọng khi chạy Tia Portal V17 trên Windows 11

Trong quá trình cài đặt và sử dụng trên hệ điều hành Windows 11, một số máy tính có thể gặp phải tình trạng báo lỗi không nhận diện được giấy phép do sự cố tương thích. Để khắc phục triệt để vấn đề này, người dùng cần tiến hành tải xuống và cập nhật phiên bản Automation License Manager (ALM) mới nhất dành riêng cho Windows 11.

Các bước tải tệp tin và cài đặt bản cập nhật ALM này đã được chúng tôi hướng dẫn rất chi tiết trong bài viết trước đó, bạn có thể tìm đọc lại để thực hiện theo một cách dễ dàng.

Xem ngay: Tia Portal V16: Khắc phục lỗi liên quan đến “Automation License Manager Service”

Kết quả sau khi cài đặt Tia Portal V17 thành công

Dấu hiệu nhận biết cài đặt thành công là phần mềm khởi động mượt mà, không xuất hiện hộp thoại báo lỗi .

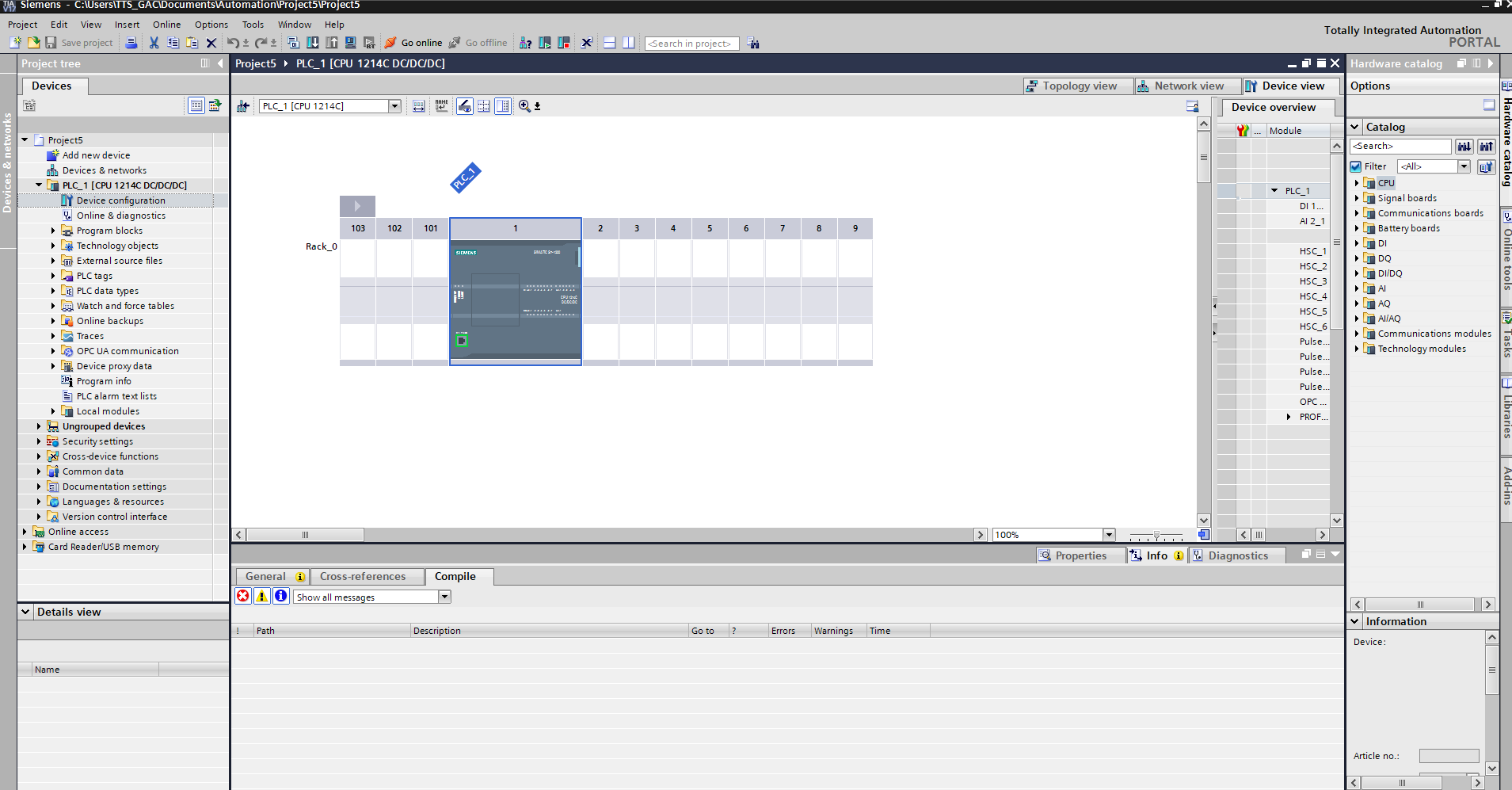

Để kiểm tra thực tế, bạn hãy tạo thử một project mới, cấu hình phần cứng và viết một chương trình cơ bản. Sau đó, nhấn khởi chạy công cụ mô phỏng PLC SIM.

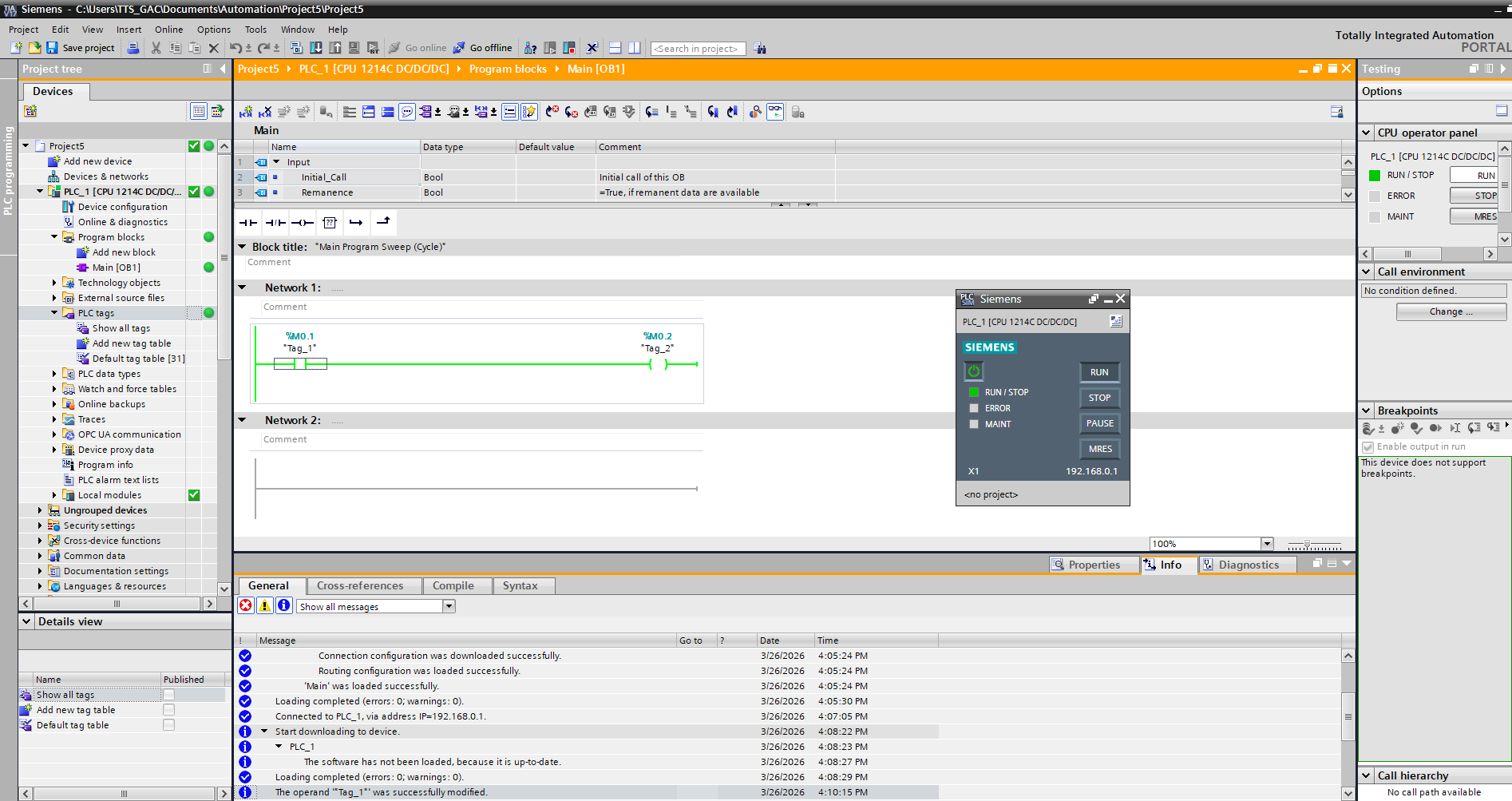

Nếu cửa sổ PLCSIM mở lên, nhận diện được thiết bị và cho phép nạp chương trình (Download to device) để chạy thử, hệ thống của bạn đã được thiết lập chuẩn xác và sẵn sàng làm việc.
