Các tham số kỹ thuật cần chú ý khi chọn hộp số cho servo

Tìm hiểu chi tiết các tham số kỹ thuật quan trọng khi chọn hộp số servo, giúp tối ưu hiệu suất, độ chính xác và tuổi thọ cho hệ thống truyền động.

1. Giới thiệu về việc chọn hộp số cho servo

1.1. Vai trò của hộp số trong hệ thống servo

Trong các ứng dụng cơ khí chính xác, hộp số servo không chỉ giúp điều chỉnh tốc độ và moment từ động cơ, mà còn ảnh hưởng trực tiếp đến khả năng phản ứng, độ ổn định và chính xác vị trí của hệ thống. Một motor mạnh nhưng hộp số không phù hợp sẽ làm giảm hiệu quả toàn bộ hệ truyền động.

1.2. Tại sao cần lựa chọn đúng tham số kỹ thuật

Chọn sai hộp số có thể dẫn đến:

Backlash lớn, rung động, mất chính xác.
Quá tải, mòn bánh răng hoặc trục, giảm tuổi thọ động cơ.
Phản ứng chậm hoặc mất đồng bộ trong hệ điều khiển.

Để tránh các vấn đề trên, khi chọn hộp số cần chú ý các tham số kỹ thuật chính:

Tỷ số truyền (Gear Ratio) – quyết định moment đầu ra và tốc độ trục ra.
Khả năng chịu tải (Load Capacity) – bao gồm tải hướng tâm, tải hướng trục và moment cực đại.
Độ cứng xoắn (Torsional Stiffness) – ảnh hưởng trực tiếp đến độ chính xác và backlash.
Backlash (Độ trễ cơ học) – mức thấp giúp vận hành mượt mà và chính xác.
Hiệu suất và ma sát – ảnh hưởng đến năng lượng tiêu thụ, nhiệt sinh ra và phản ứng servo.
Kích thước, trọng lượng và kiểu kết nối – đảm bảo phù hợp với motor và không gian lắp đặt.

Những tham số này sẽ được phân tích chi tiết trong các phần tiếp theo, giúp lựa chọn hộp số hành tinh tối ưu cho từng ứng dụng servo.

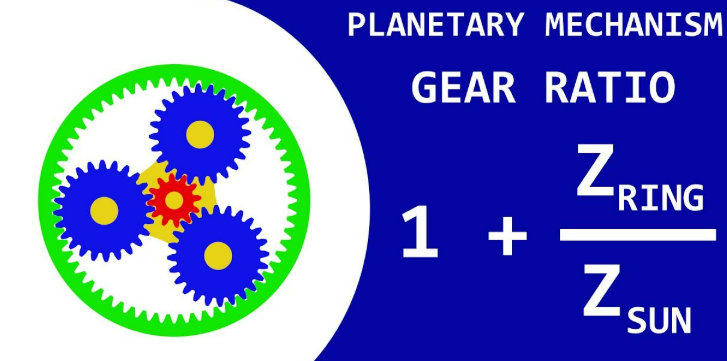

2. Tỷ số truyền (Gear Ratio)

2.1. Khái niệm tỷ số truyền

Tỷ số truyền là tỷ lệ giữa tốc độ trục vào (motor) và trục ra (load). Nó quyết định khả năng khuếch đại moment và tốc độ cuối cùng của hệ thống.

2.2. Ảnh hưởng đến hiệu suất và moment

Tỷ số truyền quá cao → moment tăng nhưng tốc độ giảm, phản ứng servo chậm.
Tỷ số truyền quá thấp → motor phải chịu tải lớn, dễ quá nhiệt.

Chọn tỷ số truyền hợp lý giúp đạt moment đủ – tốc độ phù hợp – độ ổn định tối ưu.

3. Khả năng chịu tải (Load Capacity)

3.1. Tải hướng tâm (Radial) và hướng trục (Axial)

Hộp số phải chịu được tải đặt lên trục đầu ra từ puly, bánh răng hoặc cụm truyền động. Nếu vượt quá tải định mức sẽ gây:

Mòn ổ bi nhanh
Lệch trục, rung động
Giảm tuổi thọ toàn hệ thống

3.2. Moment cực đại (Max. Torque)

Moment cực đại là ngưỡng hộp số chịu được trong thời gian ngắn khi tải tăng đột biến.
Hộp số hành tinh chất lượng cao thường chịu moment cực đại lớn gấp 2–3 lần moment định mức, giúp an toàn trong tăng tốc hoặc đảo chiều nhanh.

4. Độ cứng xoắn (Torsional Stiffness)

4.1. Khái niệm

Độ cứng xoắn thể hiện khả năng chống biến dạng khi truyền moment. Đây là yếu tố quyết định độ chính xác vị trí của servo.

4.2. Ứng dụng thực tế

Hộp số có độ cứng xoắn cao giúp:

Giảm biến dạng đàn hồi
Giảm độ trễ
Tăng độ lặp lại
Đặc biệt quan trọng trong robot công nghiệp, máy CNC hoặc các cơ cấu yêu cầu vị trí chính xác cao.

5. Backlash (Độ trễ cơ học)

5.1. Định nghĩa

Backlash là khoảng hở giữa các răng khi thay đổi chiều quay. Quá nhiều backlash sẽ làm mất vị trí chính xác và gây rung hoặc giật.

5.2. Giảm thiểu backlash

Hộp số hành tinh hoặc hộp số tinh chỉnh thấp backlash được thiết kế với:

Răng nghiêng
Preload ổ bi
Điều chỉnh khe hở chính xác
Giúp đạt mức backlash rất thấp (dưới 5 arcmin hoặc <1 arcmin ở dòng cao cấp).

6. Hiệu suất và ma sát

6.1. Mức tổn thất năng lượng

Hộp số hành tinh đạt hiệu suất 95–97% nhờ biên dạng răng tối ưu và ma sát thấp, giúp giảm nhiệt sinh ra và tiết kiệm năng lượng.

6.2. Tác động đến điều khiển servo

Hộp số ma sát cao làm trễ phản hồi, giảm độ mượt và chính xác. Hiệu suất cao là yếu tố cần thiết để servo vận hành ổn định và chính xác.

7. Kích thước, trọng lượng và kiểu kết nối

7.1. Kích thước phù hợp

Hộp số phải phù hợp với kích thước motor, không gian lắp đặt và kết cấu máy. Hộp số hành tinh nổi bật với ưu thế gọn, nhẹ, moment lớn, thích hợp cho nhiều ứng dụng.

7.2. Kiểu kết nối

Cần kiểm tra:

Chuẩn mặt bích
Dạng trục
Độ đồng tâm
Tiêu chuẩn lắp motor (Yaskawa, Delta, Mitsubishi…)

Kết nối chuẩn giúp hộp số vận hành ổn định, tránh rung và giảm sai số truyền động.

8. Kết luận

Để lựa chọn đúng hộp số cho servo, người dùng cần đánh giá toàn diện các yếu tố quan trọng như:

Tỷ số truyền phù hợp với tốc độ và moment yêu cầu.
Khả năng chịu tải để đáp ứng các ứng dụng tải nặng hoặc thay đổi đột ngột.
Độ cứng xoắn, quyết định độ chính xác và độ ổn định khi điều khiển.
Độ rơ (Backlash) ảnh hưởng trực tiếp đến độ lặp lại và sai số vị trí.
Hiệu suất – tổn thất – ma sát, tác động đến nhiệt độ và tuổi thọ hệ thống.
Kích thước và kiểu kết nối, đảm bảo tương thích với động cơ servo và không gian lắp đặt.

Một lựa chọn chuẩn xác giúp toàn bộ hệ truyền động vận hành ổn định – chính xác – bền bỉ, đồng thời tối ưu tuổi thọ động cơ cũng như thiết bị cơ khí đi kèm.

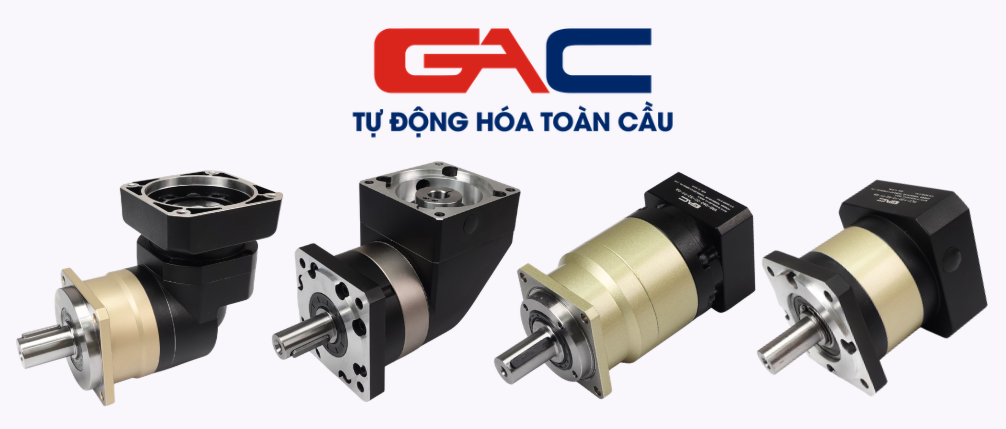

Trong số các giải pháp trên thị trường, Hộp số hành tinh GAC nổi bật như một lựa chọn uy tín cho các hệ servo hiện đại nhờ được thiết kế bám sát chính những tiêu chí quan trọng này. Sản phẩm mang lại:

Backlash thấp, cho chuyển động mượt mà và độ chính xác cao.
Độ cứng xoắn lớn, tăng khả năng giữ vị trí và giảm dao động.
Khả năng chịu tải vượt trội, phù hợp với các ứng dụng yêu cầu moment lớn.
Hiệu suất truyền động cao, giảm tổn thất và hạn chế sinh nhiệt.
Độ bền dài hạn, nhờ vật liệu chất lượng và quy trình xử lý nhiệt tối ưu.

Tại Việt Nam, Hộp số GAC được Công ty Cổ phần Tự động hóa Toàn Cầu phân phối chính hãng, kèm theo tư vấn kỹ thuật, hỗ trợ lắp đặt và chế độ bảo hành đầy đủ – đảm bảo khách hàng luôn nhận được giải pháp tối ưu cho từng hệ thống servo.

📞 Liên hệ ngay: 0981.885.870 để nhận bảng giá ưu đãi chiết khấu dành cho khách hàng doanh nghiệp.
📌 Xem thêm: Công nghệ vật liệu tạo nên hộp số hành tinh thế hệ mới
