Sữa chữa, cải tạo máy cắt giấy (máy xén giấy công nghiệp)

1. Máy cắt giấy là gì?

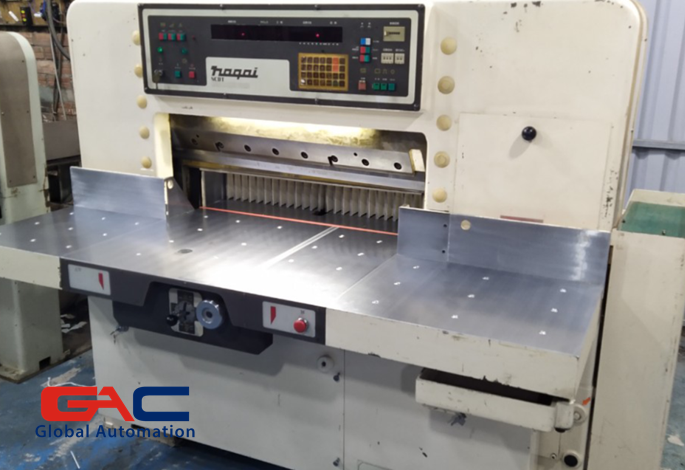

Máy cắt giấy công nghiệp (paper guillotine cutter) là thiết bị dùng dao thẳng kết hợp cơ cấu kẹp để cắt xén giấy theo kích thước đặt trước. Máy được sử dụng rộng rãi trong nhà máy giấy, in ấn, gia công sau in (post-press) để cắt nhanh, đường cắt sắc, độ lặp lại cao và xử lý được chồng giấy lớn.

2. Chức năng và ứng dụng

Cắt xén giấy theo khổ và kích thước yêu cầu: cắt biên, chia tờ, cắt bìa carton mỏng (tùy model).
Tự động hóa thao tác: cữ chặn sau (backgauge) chạy theo kích thước; lưu chương trình cắt theo nhiều bước.
Nâng cao chất lượng: giảm ba via xé giấy, đảm bảo độ vuông góc và độ chính xác lặp lại cho lô sản xuất.

3. Phân loại máy cắt giấy

Theo khổ cắt: 80 cm, 92 cm, 115 cm, 130 cm, 137 cm, 176 cm…
Theo truyền động: cơ khí/điện; thủy lực; hoặc kết hợp (kẹp thủy lực, cữ chạy motor/servo).
Theo mức điều khiển: máy cơ bản (nút nhấn) – máy lập trình (programmable) – máy CNC/HMI cảm ứng.
Theo hệ thống bàn: bàn khí (air table) hỗ trợ trượt giấy, bàn inox chống mài mòn.

4. Một số hãng sản xuất phổ biến

Châu Âu: POLAR (Đức), Perfecta (Đức), Schneider Senator (Đức), Wohlenberg (Đức).
Châu Á: Itoh/Itotec (Nhật), Guowang và nhiều hãng Trung Quốc ở phân khúc phổ thông.

5. Cấu tạo cơ bản (những phần cần quan tâm khi sửa chữa)

Dao cắt và cơ cấu truyền động dao; thanh kê cắt (cutting stick).
Cơ cấu kẹp (clamp): giữ chồng giấy trước khi dao xuống.
Cữ chặn sau (backgauge): định vị kích thước; có thể chạy bằng motor/servo và dùng thước đo/encoder.
Hệ thủy lực (nếu có): bơm, van, xilanh, lọc dầu.
Hệ điều khiển: PLC/board điều khiển, HMI, cảm biến hành trình, relay an toàn, 2 nút bấm an toàn (two-hand control).

6. Các lỗi hay gặp (triệu chứng – nguyên nhân – hướng xử lý nhanh)

– Cắt bị xơ mép/rách giấy, đường cắt không sắc:

Nguyên nhân thường gặp: Dao cùn, lưỡi dao mẻ; thanh kê cắt mòn; lực kẹp không đủ hoặc kẹp không đều.

Hướng xử lý: Mài/thay dao; xoay/đổi thanh kê; điều chỉnh lực kẹp; không xếp chồng giấy quá cao so với khuyến nghị.

– Cữ chạy sai kích thước cài đặt hoặc không chạy:

Nguyên nhân thường gặp: Trục vít – đai ốc mòn; motor/driver lỗi; cảm biến home/limit lỗi; lệch vuông góc backgauge so với dao.

Hướng xử lý: Kiểm tra cơ khí truyền động; kiểm tra driver/motor; hiệu chuẩn điểm gốc; căn vuông backgauge theo quy trình hãng.

– Chu trình kẹp – dao chạy sai thứ tự (kẹp xuống mà dao không xuống, hoặc ngược lại):

Nguyên nhân thường gặp: Liên động an toàn không thỏa; cảm biến hành trình kẹp/dao lệch; van/relay điều khiển lỗi.

Hướng xử lý: Rà soát chuỗi an toàn (cửa, E-stop, hai tay); kiểm tra cảm biến; test ngõ ra điều khiển; thay relay/van nếu hỏng.

– Dao không lên hết/không xuống hết, máy báo lỗi hành trình:

Nguyên nhân thường gặp: Cảm biến hành trình hỏng/lệch; áp thủy lực yếu; cơ cấu kẹt; lỗi tham số hành trình.

Hướng xử lý: Kiểm tra cảm biến; kiểm tra áp suất và dầu; vệ sinh cơ cấu trượt; hiệu chỉnh hành trình theo tài liệu.

– Màn hình/HMI không lên, nút bấm kém tiếp xúc:

Nguyên nhân thường gặp: Nguồn 24VDC lỗi; cầu chì/MCB; nút nhấn lão hóa; tiếp điểm oxy hóa.

Hướng xử lý: Đo kiểm nguồn; thay nút/tiếp điểm; vệ sinh tủ điện; kiểm tra tiếp địa và chống nhiễu.

– Cắt không vuông/không song song hai mép:

Nguyên nhân thường gặp: Backgauge lệch vuông góc; bàn máy bẩn; dao lắp sai góc; kẹp không đều.

Hướng xử lý: Căn chỉnh backgauge; vệ sinh bàn; kiểm tra lắp dao; cân lực kẹp; thực hiện test cắt kiểm tra độ vuông.

7. Dịch vụ của Công ty Tự động hóa Toàn Cầu

Sửa chữa nhanh các lỗi máy cắt giấy: dao – kẹp – cữ – điều khiển – thủy lực.
Cải tạo máy cũ: thay cảm biến, nút nhấn, nâng cấp hệ điện, tối ưu độ chính xác backgauge.
Nâng cấp điều khiển PLC/HMI: lưu chương trình cắt theo nhiều bước, hiển thị cảnh báo và lịch bảo trì.
Hỗ trợ vận hành máy cũ nhập khẩu: căn lại cảm biến bị xê dịch trong vận chuyển, chạy thử – bàn giao – đào tạo vận hành.
Tư vấn an toàn: kiểm tra two-hand control, rơ-le an toàn, che chắn và quy trình lock-out/tag-out.
