So sánh hộp số hành tinh và hộp số trục vít chi tiết nhất

Bạn đang phân vân giữa hộp số hành tinh và hộp số trục vít? Bài viết so sánh hộp số hành tinh và hộp số trục vít chi tiết về cấu tạo, hiệu suất và ứng dụng giúp bạn chọn thiết bị tối ưu nhất.

Giới thiệu

Trong kỷ nguyên công nghiệp 4.0, các hệ thống truyền động đòi hỏi sự chính xác và hiệu suất ngày càng cao. Khi thiết kế một hệ thống tự động hóa sử dụng động cơ bước hay động cơ servo, việc lựa chọn bộ giảm tốc phù hợp là bài toán then chốt. Hai lựa chọn phổ biến nhất hiện nay chính là hộp số hành tinh và hộp số trục vít.

Dù cùng mục đích là giảm tốc độ và tăng mô-men xoắn, nhưng mỗi loại lại có đặc tính kỹ thuật, ưu nhược điểm và ứng dụng hoàn toàn khác biệt. Bài viết này sẽ phân tích sâu các khía cạnh kỹ thuật để giúp bạn có cái nhìn tổng quan và đưa ra quyết định đầu tư đúng đắn nhất cho hệ thống của mình.

Cấu tạo và nguyên lý hoạt động của hộp số hành tinh

Hộp số hành tinh (Planetary Gearbox) được đặt tên dựa trên sự sắp xếp của các bánh răng bên trong, tương tự như mô hình hệ mặt trời. Đây là loại hộp số cao cấp, thường xuyên xuất hiện trong các ứng dụng đòi hỏi độ chính xác cao và mật độ công suất lớn.

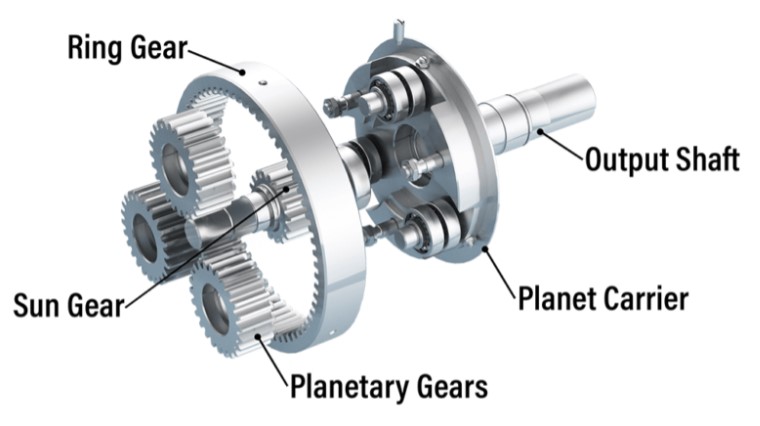

Cấu trúc các thành phần chính

Cấu tạo của một hộp số hành tinh điển hình bao gồm ba thành phần chính:

Bánh răng mặt trời (Sun Gear): Nằm ở vị trí trung tâm, trực tiếp nhận lực từ trục động cơ.
Bánh răng hành tinh (Planet Gears): Các bánh răng nhỏ bao quanh bánh răng mặt trời. Chúng được gắn trên một giá đỡ.
Vành răng ngoài (Ring Gear): Một bánh răng có răng trong cố định ở phía ngoài cùng của vỏ hộp số.

Khi bánh răng mặt trời quay, nó đẩy các bánh răng hành tinh lăn quanh vành răng ngoài. Chính cơ chế chia tải qua nhiều điểm tiếp xúc giữa các bánh răng hành tinh đã tạo nên sức mạnh vượt trội cho loại hộp số này.

Ưu điểm về mặt cơ khí

Sự phân bổ tải trọng đồng đều giúp hộp số hành tinh có khả năng chịu tải cực lớn trong một kích thước nhỏ gọn. Do các bánh răng luôn ăn khớp đồng thời, hiện tượng lệch trục được giảm thiểu tối đa, giúp máy vận hành êm ái ở tốc độ cao. Đây là lý do tại sao khi nhắc đến so sánh hộp số hành tinh và hộp số trục vít, hộp số hành tinh luôn thắng thế ở khía cạnh mật độ mô-men xoắn.

Cấu tạo và nguyên lý hoạt động của hộp số trục vít

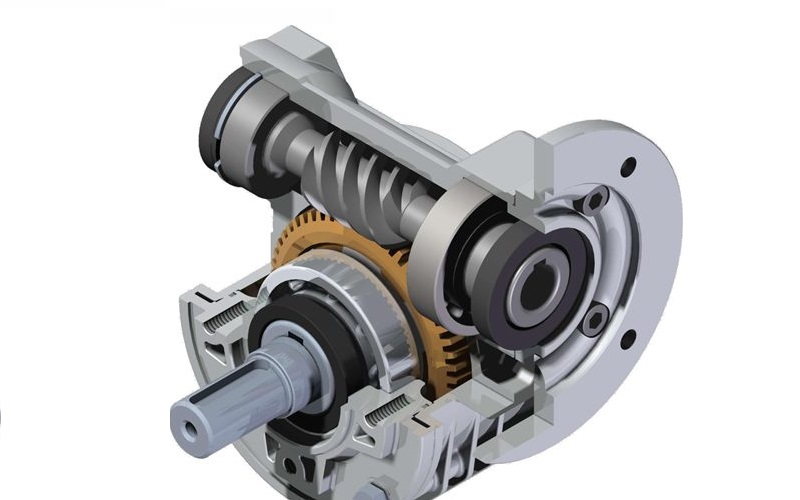

Ngược lại với sự phức tạp của hệ hành tinh, hộp số trục vít (Worm Gearbox) có cấu tạo đơn giản và truyền thống hơn. Nó bao gồm một trục vít (có dạng ren xoắn như con vít) và một bánh vít (bánh răng có răng phù hợp với bước ren của trục vít).

Cơ chế truyền động vuông góc

Đặc điểm dễ nhận biết nhất của hộp số trục vít là trục vào và trục ra vuông góc với nhau. Trục vít thường làm bằng thép cứng, trong khi bánh vít thường làm bằng đồng thau để giảm ma sát và mài mòn. Khi trục vít quay, nó đẩy các răng của bánh vít trượt đi theo phương tiếp tuyến.

Tính năng tự hãm (Self-locking)

Một trong những điểm độc đáo nhất của hộp số trục vít chính là khả năng tự hãm. Tùy thuộc vào góc nghiêng của ren, trong nhiều trường hợp, trục ra (bánh vít) không thể quay ngược lại để đẩy trục vào (trục vít). Điều này cực kỳ hữu ích trong các ứng dụng như thang nâng hoặc băng tải dốc, nơi mà việc giữ tải khi mất điện là yêu cầu an toàn bắt buộc. Tuy nhiên, cơ chế trượt này cũng chính là nguyên nhân gây ra tổn hao nhiệt lớn.

So sánh hiệu suất truyền động và độ chính xác

Khi thực hiện so sánh hộp số hành tinh và hộp số trục vít, hiệu suất là thông số kỹ thuật đầu tiên mà các kỹ sư cần lưu tâm.

Hiệu suất truyền động

Hộp số hành tinh: Đạt hiệu suất cực cao, thường dao động từ 92% đến 98% tùy vào số cấp giảm tốc. Do các bánh răng ăn khớp theo kiểu lăn, ma sát sinh ra rất thấp, giúp tiết kiệm năng lượng đáng kể cho hệ thống.
Hộp số trục vít: Hiệu suất thấp hơn nhiều, thường chỉ từ 50% đến 90%. Sự ma sát trượt giữa trục vít và bánh vít chuyển hóa một phần lớn công năng thành nhiệt năng. Với các tỉ số truyền cao (như 1/60 hoặc 1/100), hiệu suất có thể tụt xuống dưới 60%, đòi hỏi hệ thống làm mát tốt hơn.

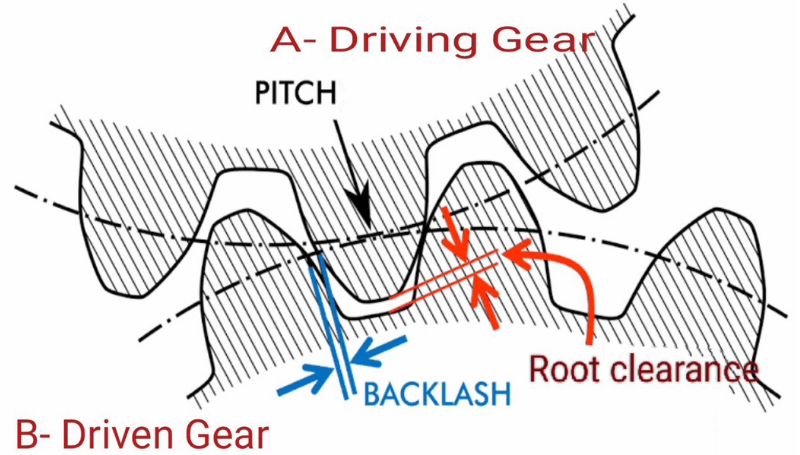

Độ rơ (Backlash) và độ chính xác

Trong các ứng dụng sử dụng động cơ servo, độ rơ là yếu tố sống còn.

Hộp số hành tinh được thiết kế với độ rơ cực thấp (thường dưới 3-10 arc-min), cho phép điều khiển vị trí chính xác đến từng micromet.
Hộp số trục vít thường có độ rơ lớn hơn do khe hở cần thiết để bôi trơn giữa trục vít và bánh vít. Sau một thời gian sử dụng, sự mài mòn bánh răng đồng sẽ làm độ rơ này tăng lên đáng kể, không phù hợp cho các tác vụ cần nội suy chính xác cao.

Khả năng chịu tải và tỉ số truyền

Tỉ số truyền ảnh hưởng trực tiếp đến mô-men xoắn đầu ra. Tuy nhiên, cách mà hai loại hộp số này đạt được tỉ số truyền lại rất khác nhau.

Tỉ số truyền của hộp số hành tinh

Hộp số hành tinh có thể dễ dàng thay đổi tỉ số truyền bằng cách chồng thêm các tầng bánh răng (stages). Mỗi tầng thường có tỉ số từ 1:3 đến 1:10. Việc kết hợp nhiều tầng giúp đạt được tỉ số truyền rất lớn mà vẫn giữ được hiệu suất cao. Khả năng chịu tải va đập của nó cũng rất tốt nhờ việc phân bổ lực lên nhiều bánh răng hành tinh cùng lúc.

Tỉ số truyền của hộp số trục vít

Thế mạnh của hộp số trục vít là khả năng đạt được tỉ số truyền cực cao (lên tới 1:100) chỉ trong một cấp giảm tốc duy nhất. Điều này giúp hệ thống trở nên đơn giản và tiết kiệm không gian theo phương dọc. Tuy nhiên, khi tải trọng tăng cao, áp lực lên bề mặt răng đồng của bánh vít rất lớn, dễ dẫn đến hiện tượng “dính răng” hoặc mài mòn nhanh nếu bôi trơn không đủ.

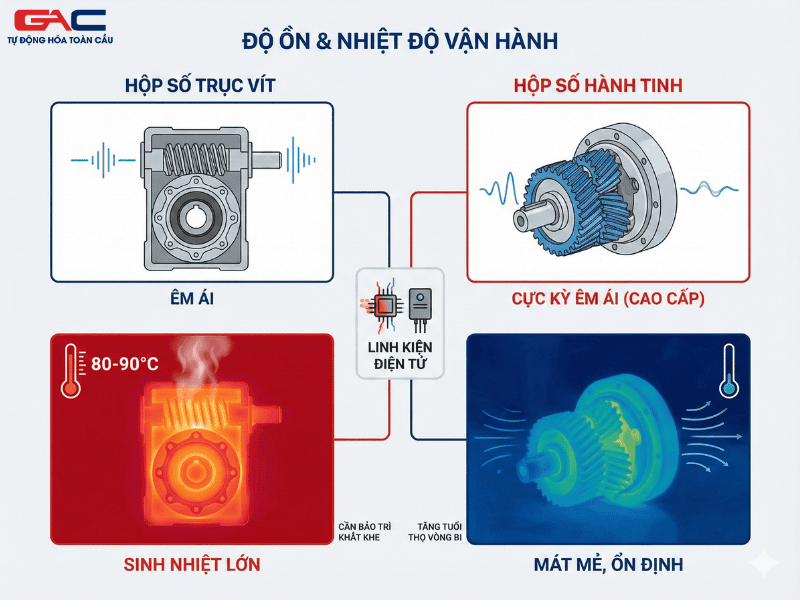

Độ ồn, nhiệt độ và tuổi thọ vận hành

Trong môi trường nhà xưởng, độ ồn và nhiệt độ vận hành ảnh hưởng lớn đến điều kiện làm việc và độ bền của linh kiện điện tử đi kèm như cảm biến hay driver.

Khả năng tản nhiệt

Hộp số trục vít sinh nhiệt rất lớn do ma sát trượt. Nếu vận hành liên tục 24/7 ở tải nặng, vỏ hộp số có thể nóng lên tới 80-90°C. Điều này đòi hỏi dầu bôi trơn chuyên dụng và chế độ bảo trì khắt khe. Trong khi đó, hộp số hành tinh vận hành mát mẻ hơn nhiều, nhiệt độ thường duy trì ở mức ổn định, giúp bảo vệ các phớt dầu và tăng tuổi thọ vòng bi.

Độ ồn khi hoạt động

Hộp số trục vít vận hành cực kỳ êm ái, gần như không có tiếng động lớn do cơ chế trượt mượt mà. Hộp số hành tinh, nếu không được gia công chính xác hoặc sử dụng bánh răng thẳng thay vì bánh răng nghiêng (helical gears), có thể phát ra tiếng hú nhẹ ở tốc độ cao. Tuy nhiên, các dòng hộp số hành tinh cao cấp hiện nay đã khắc phục hoàn toàn vấn đề này bằng công nghệ mài răng chính xác.

Ứng dụng thực tế: Khi nào chọn loại nào?

Việc so sánh hộp số hành tinh và hộp số trục vít cuối cùng đều dẫn đến câu hỏi: “Ứng dụng của tôi cần loại nào?”.

Trường hợp nên dùng hộp số hành tinh

Nếu bạn đang xây dựng một hệ thống cánh tay Robot, máy CNC, máy đóng gói tốc độ cao hoặc bất kỳ hệ thống nào sử dụng động cơ servo, hộp số hành tinh là lựa chọn số 1.

Ví dụ: Trong máy cắt Laser Fiber, đầu cắt cần di chuyển với gia tốc cực lớn và dừng lại chính xác tại tọa độ định sẵn. Hộp số hành tinh với độ rơ thấp và khả năng chịu gia tốc cao là yếu tố bắt buộc để đảm bảo đường cắt sắc nét.

Trường hợp nên dùng hộp số trục vít

Hộp số trục vít thường được ưu tiên trong các ứng dụng cần sự đơn giản, giá thành rẻ và yêu cầu lắp đặt vuông góc để tiết kiệm diện tích.

Ví dụ: Hệ thống băng tải trong ngành thực phẩm hoặc các cơ cấu nâng hạ đơn giản. Tính năng tự hãm của trục vít giúp băng tải không bị trượt lùi khi dừng máy mà không cần lắp thêm phanh điện từ phức tạp.

Phân tích chi phí đầu tư và bảo trì

Chi phí luôn là yếu tố quan trọng trong kinh doanh.

Hộp số hành tinh: Có giá thành cao hơn do quy trình sản xuất phức tạp và đòi hỏi vật liệu thép hợp kim cao cấp. Tuy nhiên, xét về lâu dài, chi phí vận hành thấp (tiết kiệm điện) và ít phải bảo trì giúp tối ưu hóa tổng chi phí sở hữu (TCO).
Hộp số trục vít: Chi phí đầu tư ban đầu rất rẻ, dễ dàng tìm mua thay thế. Nhưng bạn cần lưu ý đến chi phí thay dầu định kỳ và thay thế bánh răng đồng khi bị mài mòn.

Bảng so sánh tổng hợp kỹ thuật

Để quý khách hàng dễ dàng đưa ra lựa chọn, dưới đây là bảng tóm tắt các thông số quan trọng:

Tiêu chí so sánh	Hộp số hành tinh	Hộp số trục vít
Hiệu suất	Rất cao (92% – 98%)	Trung bình/Thấp (50% – 90%)
Độ rơ (Backlash)	Cực thấp (Dưới 10 arc-min)	Cao (Thường trên 30 arc-min)
Hướng trục	Trục vào và trục ra đồng tâm	Trục vào và trục ra vuông góc
Khả năng tự hãm	Không có	Có (Tùy tỉ số truyền)
Độ ồn	Thấp (Nếu dùng răng nghiêng)	Rất thấp/Êm ái
Tuổi thọ	Rất dài	Trung bình (Bánh vít nhanh mòn)
Giá thành	Cao	Thấp
Ứng dụng tốt nhất	Servo, CNC, Robot	Băng tải, nâng hạ, tải nhẹ

Kết luận và lời khuyên từ chuyên gia

Việc so sánh hộp số hành tinh và hộp số trục vít cho thấy không có loại nào hoàn toàn tốt hơn loại nào, chỉ có loại phù hợp hơn với nhu cầu cụ thể của bạn.

Nếu bạn ưu tiên độ chính xác, tốc độ và hiệu suất năng lượng, hãy chọn hộp số hành tinh.
Nếu bạn cần một giải pháp tiết kiệm không gian, giá rẻ và có khả năng tự hãm, hộp số trục vít sẽ là cộng sự đắc lực.

Tại Tự Động Hóa Toàn Cầu, chúng tôi cung cấp dòng hộp số hành tinh GAC chuyên dụng cho Servo, đáp ứng mọi tiêu chuẩn khắt khe nhất của ngành tự động hóa. Với kinh nghiệm hơn 10 năm, đội ngũ kỹ thuật của chúng tôi sẵn sàng tư vấn giải pháp tối ưu nhất cho bài toán của bạn.
