Được tin dùng nhờ khả năng vận hành ổn định, tiết kiệm năng lượng và kiểm soát vị trí chính xác, Servo Hybrid XINJE là giải pháp truyền động tối ưu cho các hệ thống máy tự động thế hệ mới. Kết hợp cơ chế điều khiển vòng kín với phản hồi encoder độ phân giải cao, dòng servo này giúp loại bỏ hiện tượng mất bước, giảm rung động và nâng cao độ tin cậy trong suốt quá trình hoạt động. Từ các ứng dụng định vị đơn giản đến những cơ cấu chuyển động yêu cầu đồng bộ nhiều trục, servo hybrid XINJE đều đáp ứng linh hoạt nhờ khả năng kiểm soát vị trí – tốc độ – mô-men mượt mà, thiết kế nhỏ gọn, dễ tích hợp và độ bền cao trong môi trường công nghiệp liên tục.

I.Giới thiệu Xinje – thương hiệu PLC và Servo số 1 Trung Quốc

1. Hành trình khẳng định vị thế và năng lực R&D

Được thành lập tại Vô Tích (Wuxi), Trung Quốc, Xinje (Wuxi Xinje Electric Co., Ltd) đã có những bước tiến thần tốc để trở thành nhà sản xuất thiết bị tự động hóa công nghiệp nội địa hàng đầu tại thị trường tỷ dân. Khác với các nhà sản xuất lắp ráp đơn thuần, sức mạnh cốt lõi giúp Xinje vươn lên vị trí “số 1” nằm ở năng lực R&D (Nghiên cứu & Phát triển) độc lập và chuyên sâu. Hãng sở hữu hàng loạt bằng sáng chế về thuật toán điều khiển chuyển động và thiết kế phần cứng, tự chủ hoàn toàn công nghệ lõi để kiến tạo nên một hệ sinh thái tự động hóa khép kín và toàn diện.

2. Trụ cột công nghệ: Hệ sinh thái PLC và Servo

Nhắc đến Xinje là nhắc đến bộ đôi phần cứng đã làm nên tên tuổi của hãng trên các hệ thống máy móc toàn cầu:

• • Bộ điều khiển lập trình (PLC): Xinje nổi tiếng với các dòng PLC (như XD, XL series hay các dòng chuyên dụng XDC/XDM) có tốc độ xử lý nhanh, bộ nhớ lớn, tích hợp sẵn nhiều cổng truyền thông và đặc biệt là năng lực điều khiển chuyển động (Motion Control) mạnh mẽ. Tập lệnh của Xinje được đánh giá là rất thực dụng và thân thiện với kỹ sư lập trình.

  • Hệ thống truyền động Servo: Đây là mảnh ghép hoàn hảo để hiện thực hóa các lệnh điều khiển từ PLC với độ chính xác và tốc độ vượt trội. Servo Xinje (tiêu biểu như dòng DS5, DF3) sở hữu băng thông đáp ứng cao, tích hợp encoder độ phân giải lớn (lên đến 23-bit) cùng các bộ lọc triệt tiêu cộng hưởng cơ khí tiên tiến, giúp máy vận hành êm ái và ổn định ngay cả ở tốc độ cao. Song song đó, dòng Servo Hybrid Xinje mang đến giải pháp kinh tế nhưng vẫn đảm bảo điều khiển vòng kín chính xác, hạn chế mất bước, giảm nhiệt và tối ưu mô-men ở dải tốc độ thấp – đặc biệt phù hợp cho các ứng dụng máy đóng gói, máy CNC mini, cơ cấu cấp phôi. Hãng cũng bắt kịp xu hướng khi hỗ trợ đầy đủ các chuẩn điều khiển từ phát xung (Pulse) truyền thống đến truyền thông tốc độ cao như EtherCAT, giúp dễ dàng tích hợp vào các hệ thống tự động hóa hiện đại.

3. Triết lý “Cost-Performance” – Tối ưu hóa giữa chi phí và hiệu năng

Lý do quan trọng nhất khiến Xinje được ưa chuộng rộng rãi tại Việt Nam cũng như trên thế giới chính là bài toán kinh tế xuất sắc mang lại cho các nhà chế tạo máy (OEM) và các nhà tích hợp hệ thống. Xinje cho phép người dùng tiếp cận các tính năng điều khiển cao cấp – như nội suy nhiều trục, đồng bộ E-Cam (Cam điện tử), hay Flying Shear (Cắt đuổi) – với mức chi phí đầu tư thấp hơn đáng kể so với các thương hiệu đến từ Nhật Bản hay Châu Âu, trong khi tính ổn định và tuổi thọ thiết bị vẫn được bảo chứng qua nhiều năm vận hành thực tế.

4. Khả năng ứng dụng đa ngành

Nhờ dải sản phẩm rộng và đa dạng, giải pháp của Xinje hiện đang là “trái tim” của hàng ngàn cỗ máy trong các ngành công nghiệp trọng điểm: từ dây chuyền đóng gói, công nghiệp in ấn, dệt may, chế tạo nhựa, cho đến các hệ thống robot tự động, máy CNC và máy móc ngành năng lượng mới.

II. Các dòng sản phẩm Servo Hybrid Xinje

Phần này, Tự Động Hóa Toàn Cầu sẽ hướng dẫn quý khách hàng thiết lập và vận hành dòng Servo Hybrid điều khiển xung hướng sử dụng Bộ Điều Khiển Động Cơ Bước Xinje DP3F1 Vòng Kín. Mọi thắc mắc cũng như thông tin cần thêm, quý khách hàng có thể liên với công ty để được hỗ trợ.

1. Hướng dẫn đấu nối PLC – Driver – Servo Hybrid

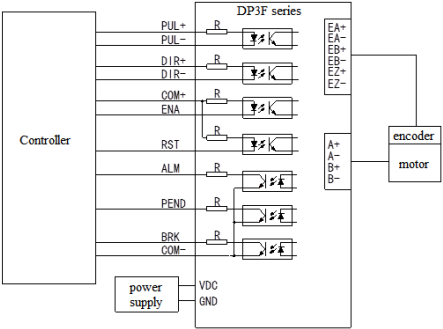

Chú thích đấu nối sơ đồ Driver DP3F Series (Servo Hybrid Xinje)

1. Tín hiệu điều khiển từ PLC (Controller)

• PUL+ / PUL-: Tín hiệu xung điều khiển vị trí và tốc độ.

• DIR+ / DIR-: Tín hiệu xác định chiều quay.

• ENA: Cho phép servo hoạt động (Enable).

• RST: Reset lỗi khi driver báo Alarm.

• ALM: Ngõ ra báo lỗi về PLC.

• PEND: Báo hoàn thành vị trí (In-position).

• BRK: Điều khiển phanh điện từ (nếu motor có phanh).

• COM+ / COM-: Chân chung cho nhóm tín hiệu I/O.

2. Nguồn cấp điều khiển

• VDC / GND: Cấp nguồn điều khiển

3. Kết nối Encoder

• EA+ / EA-, EB+ / EB-, EZ+ / EZ-: Tín hiệu phản hồi encoder A/B/Z phục vụ điều khiển vòng kín.

4. Kết nối Motor

• A+ / A-, B+ / B-: Hai pha động cơ hybrid, cần đấu đúng thứ tự để đảm bảo chiều quay và mô-men chính xác.

Sơ đồ thể hiện cấu trúc điều khiển xung – hướng (Pulse/Direction), trong đó PLC phát xung điều khiển, driver xử lý và nhận phản hồi encoder để đảm bảo vận hành chính xác, không mất bước.

2. Hướng dẫn cấu hình Driver bằng công tắc gạt (DIP Switch)

Driver DP3F được trang bị cụm 10 công tắc gạt (DIP switch) dùng để thiết lập độ phân giải vi bước và các chế độ vận hành. Cấu hình chi tiết như sau:

1. SW1 – SW4: Cài đặt độ phân giải vi bước
Bốn công tắc này dùng để thiết lập số bước/vòng của động cơ.

• Nếu SW1–SW4 đều ở trạng thái ON: độ phân giải được cài đặt bằng phần mềm (mặc định 4000 bước).

• Một số tổ hợp thông dụng:

  • OFF – ON – ON – ON: 800 bước

  • ON – OFF – ON – ON: 1600 bước

  • OFF – OFF – ON – ON: 3200 bước
    Ngoài ra còn nhiều mức khác, có thể mở rộng đến 51200 bước tùy theo tổ hợp bật/tắt.

2. SW5: Thiết lập chiều quay mặc định

• ON: Quay cùng chiều kim đồng hồ (CW) khi nhìn từ đầu trục.

• OFF: Quay ngược chiều kim đồng hồ (CCW).

3. SW6: Chế độ tự động tinh chỉnh khi cấp nguồn

• ON: Không tự động thiết lập tham số khi bật nguồn.

• OFF: Tự động tinh chỉnh tham số khi bật nguồn.

4. SW7: Chế độ tín hiệu điều khiển xung

• ON: Chế độ xung kép (CW/CCW).

• OFF: Chế độ xung + hướng (Pulse/Direction).

5. SW8: Chế độ vòng lặp điều khiển

• ON: Vòng lặp mở (Open-loop).

• OFF: Vòng lặp kín (Closed-loop).

6. SW9 – SW10: Bộ lọc làm mượt tín hiệu
Thiết lập thời gian lọc để tăng độ ổn định vận hành:

• ON – ON: Cài đặt bằng phần mềm (mặc định 1.5 ms).

• ON – OFF: 3 ms.

• OFF – ON: 12 ms.

• OFF – OFF: Tắt bộ lọc.

7. Công tắc chọn mức điện áp tín hiệu 5V/24V
Ngoài cụm DIP chính, driver có thêm công tắc trượt để chọn mức điện áp đầu vào cho tín hiệu xung và hướng. Mặc định: 24V.
Cần thiết lập đúng theo mức điện áp thực tế (5V hoặc 24V) để tránh hư hỏng ngõ vào điều khiển.

IV. Các lỗi thường gặp khi sử dụng Driver Servo Hybrid Xinje và cách khắc phục

Theo tài liệu từ hãng, Driver DP3F có các lỗi thường gặp được chia thành hai nhóm: sự cố vận hành chung và lỗi hiển thị qua đèn LED đỏ.

1. Sự cố vận hành chung

Đèn nguồn không sáng
Nguyên nhân: Mạch cấp nguồn lỗi hoặc điện áp quá thấp.
Khắc phục: Kiểm tra lại nguồn cấp, đảm bảo điện áp nằm trong dải cho phép.

Động cơ không hoạt động

• Do cài đặt dòng điện quá nhỏ hoặc vi bước (subdivision) quá lớn.
  → Điều chỉnh lại dòng và thông số vi bước phù hợp.

• Do mạch bảo vệ đang kích hoạt hoặc tín hiệu Release ở mức thấp.
  → Tắt và cấp lại nguồn; kiểm tra và ngắt tín hiệu Release nếu không cần thiết.

• Do đấu dây sai, chưa cấp nguồn hoặc không có tín hiệu xung đầu vào.
  → Kiểm tra lại sơ đồ đấu nối, nguồn cấp và tín hiệu điều khiển từ PLC.

Động cơ quay sai hướng
Nguyên nhân: Lỗi đấu dây hoặc sai cấu hình tín hiệu điều khiển.
Khắc phục: Kiểm tra lại mạch điện và cài đặt chiều quay (DIR/SW5).

Đèn Alarm sáng
Nguyên nhân: Sai đấu dây động cơ, điện áp nguồn quá cao/thấp hoặc hư hỏng phần cứng.
Khắc phục: Đấu nối lại chính xác, điều chỉnh điện áp nguồn và kiểm tra tình trạng driver, động cơ.

Mô-men động cơ yếu
Nguyên nhân: Cài đặt gia tốc quá cao hoặc chọn sai model so với tải.
Khắc phục: Giảm giá trị gia tốc, đồng thời đánh giá lại việc lựa chọn công suất phù hợp.

---

2. Phân tích lỗi qua số lần nháy đèn LED đỏ

Khi xảy ra sự cố, đèn LED đỏ trên driver sẽ nháy theo chu kỳ: nháy số lần tương ứng với mã lỗi, dừng khoảng 1 giây rồi lặp lại.

• Nháy 1 lần – Quá dòng hoặc ngắn mạch (Over current)
  Kiểm tra cáp nguồn và động cơ có bị chập hay không.

• Nháy 2 lần – Quá áp (Over voltage)
  Kiểm tra điện áp nguồn cấp, đảm bảo không vượt quá mức cho phép.

• Nháy 3 lần – Thiếu áp (Under voltage)
  Kiểm tra nguồn cấp có bị sụt áp hoặc không ổn định.

• Nháy 4 lần – Hở mạch động cơ hoặc tiếp xúc kém
  Kiểm tra dây động cơ, đầu cos và điểm đấu nối.

• Nháy 5 lần – Vượt giới hạn vị trí (Position over limit)
  Kiểm tra cáp encoder, tình trạng kẹt trục cơ khí và điều chỉnh lại thời gian gia tốc phù hợp.
