PLC Xinje XD5E là dòng giao tiếp Ethernet. Ngoài tất cả các chức năng của dòng XD5 (ngoại trừ chức năng thẻ SD), Plc Xinje XD5E có tốc độ xử lý nhanh hơn (gấp khoảng 2 ~ 3 lần so với dòng XDM), không gian tài nguyên bên trong lớn hơn, hỗ trợ giao tiếp cổng nối tiếp RS232, RS485 và giao tiếp Ethernet, đồng thời hỗ trợ kết nối của mô-đun mở rộng bên phải, bảng BD và mô-đun ED mở rộng bên trái.

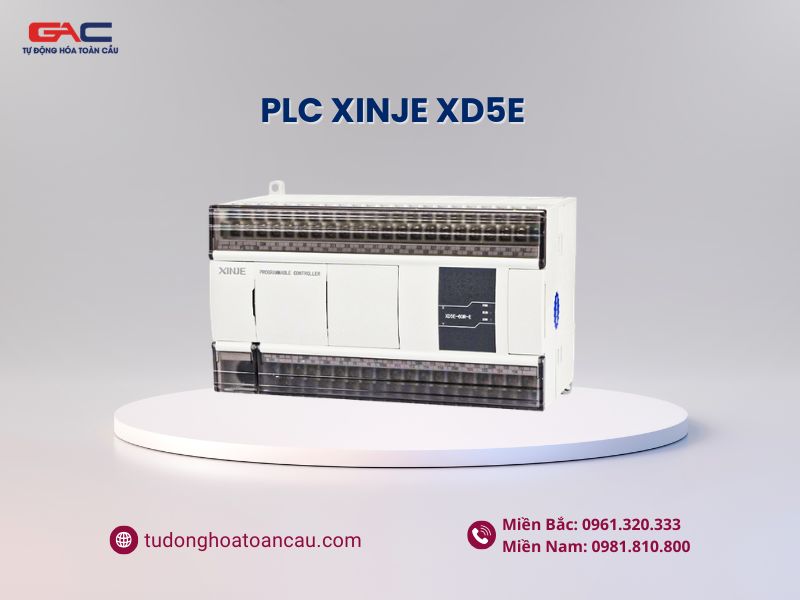

PLC Xinje XD5E
PLC Xinje XD5E – Dòng giao tiếp Ethernet
Ngoài tất cả các chức năng của dòng XD5 (ngoại trừ chức năng thẻ SD), Plc Xinje XD5E có tốc độ xử lý nhanh hơn (gấp khoảng 2 ~ 3 lần so với dòng XDM), không gian tài nguyên bên trong lớn hơn, hỗ trợ giao tiếp cổng nối tiếp RS232, RS485 và giao tiếp Ethernet, đồng thời hỗ trợ kết nối của mô-đun mở rộng bên phải, bảng BD và mô-đun ED mở rộng bên trái.
- Dung lượng chương trình 1 MB
- Điều khiển tuần tự I/O
- I/O tối đa 572 điểm
- Hướng dẫn cơ bản 0,01~0,03us
- RS232, RS485, RJ45
- X-NET fieldbus
- 2~10 trục Đầu ra xung 100KHz
- Bộ đếm tốc độ cao 3~10 kênh (một pha lên đến 80 KHz, pha AB lên đến 50KHz)
Thông số kỹ thuật XD5E:
| Dòng sản phẩm XD5E- | 24R/T | 30R/T | 30T4 | 48R/T | 60R/T | 60T4 | 60T6 | 60T10 | |
| I/O main | Tổng số điểm | 24 | 30 | 30 | 48 | 60 | 60 | 60 | 60 |
| Điểm đầu vào | 14 | 16 | 16 | 28 | 36 | 36 | 36 | 36 | |
| Điểm đầu ra | 10 | 14 | 14 | 20 | 24 | 24 | 24 | 24 | |
| I/O tối đa | 536 | 542 | 542 | 560 | 572 | 572 | 572 | 572 | |
| Phát xung tốc độ cao | Đầu ra xung chung | 2 trục | 2 trục | 4 trục | 2 trục | 2 trục | 4 trục | 6 trục | 10 trục |
| Đầu ra xung vi sai | – | – | – | – | – | – | – | – | |
| Đầu vào tốc độ cao | Chế độ pha đơn/AB | 3 kênh | 3 kênh | 4 kênh | 3 kênh | 3 kênh | 4 kênh | 6 kênh | 10 kênh |
| Chế độ đầu vào | OC | OC | OC | OC | OC | OC | OC | OC | |
| Khả năng mở rộng | Mô-đun mở rộng bên phải | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| Mô-đun mở rộng bên trái | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| bảng BD | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | |
| Ngắt | Ngắt bên ngoài | 10 | |||||||
| ngắt thời gian | 20 | ||||||||
| Các ngắt khác | Ngắt đếm tốc độ cao, Ngắt xung | ||||||||
| Chức năng giao tiếp | Cổng giao tiếp | 1 cổng RS232, 1 cổng RS485, 2 cổng RJ45 | |||||||
| Giao thức truyền thông | Giao tiếp Modbus ASCII/RTU tiêu chuẩn, giao tiếp định dạng tự do, giao tiếp Ethernet | ||||||||
| Bus | X-NET Field bus | ||||||||
| Điều chế độ rộng xungPWM | Có | ||||||||
| Đo tần số | Có | ||||||||
| Thời gian chính xác | 26 điểm ET0-ET25 (chỉ có thể sử dụng số chẵn) | ||||||||
| Điều khiển đa trạm | Có | ||||||||
| Chế độ thực hiện chương trình | Chế độ quét theo chu kỳ | ||||||||
| Phương pháp lập trình | Instruction, ladder, ngôn ngữ C | ||||||||
| Giữ tắt nguồn | Sử dụng Flash ROM và pin lithium (pin nút 3V) | ||||||||
| Tốc độ xử lý lệnh cơ bản | 0,01 ~ 0,03us | ||||||||
| Dung lượng chương trình | 1MB | ||||||||
Danh sách model dòng XD5E:
| nguồn xoay chiều | nguồn một chiều | |||||
| Đầu ra rơle | Đầu ra Transitor | Đầu ra hỗn hợp rơle Transitor | Đầu ra rơle | Đầu ra Transitor | Đầu ra hỗn hợp rơle Transitor | |
| loại NPN | XD5E-24R-E | XD5E-24T-E | XD5E-24R-C | – | ||
| XD5E-30R-E | XD5E-30T-E | – | ||||
| – | XD5E-30T4-E | XD5E-30T4-C | ||||
| XD5E-48R-E | XD5E-48T-E | – | ||||
| XD5E-60R-E | XD5E-60T-E | – | ||||
| – | XD5E-60T4-E | XD5E-60T4-C | ||||
| – | XD5E-60T6-E | XD5E-60T6-C | ||||
| – | XD5E-60T10-E | XD5E-60T10-C | ||||
| loại PNP | – | XD5E-30PT4-E | – | |||
| – | XD5E-60PT6-E | – | ||||
| – | – | XD5E-60PT10-C | ||||
