Giới thiệu

Trong kỷ nguyên công nghiệp 4.0 và xu hướng vạn vật kết nối, việc thu thập, xử lý dữ liệu tại nhà máy đòi hỏi sự linh hoạt và tính mở cao. Các hệ thống điều khiển truyền thống đôi khi gặp rào cản về khả năng mở rộng phần cứng cũng như giới hạn ở một vài chuẩn giao tiếp cố định.

Lúc này, plc wago nổi lên như một giải pháp Controller dạng module tiên tiến, phá vỡ mọi giới hạn về kết nối. Không chỉ dừng lại ở chức năng điều khiển logic thông thường, thiết bị này còn đóng vai trò như một Gateway giao tiếp mạnh mẽ, kết nối liền mạch từ tầng hiện trường lên nền tảng đám mây.

Trong bài viết này, chúng ta sẽ đi sâu phân tích kiến trúc phần cứng, năng lực truyền thông, môi trường lập trình và các ví dụ ứng dụng thực tế để xem tại sao đây lại là sự lựa chọn hàng đầu cho các kỹ sư tích hợp hệ thống.

PLC Wago Là Gì? Đặc Trưng Kiến Trúc Phần Cứng

Plc wago là dòng thiết bị điều khiển logic khả trình được sản xuất bởi tập đoàn Wago (Đức), nổi tiếng toàn cầu với triết lý thiết kế dạng module siêu nhỏ gọn. Khác với các dòng PLC dạng khối nguyên khối thông thường, hệ thống của Wago được xây dựng dựa trên nền tảng WAGO I/O System 750. Đây là một kiến trúc cho phép người dùng tự do lắp ghép các module đầu vào và đầu ra kỹ thuật số, analog, hoặc các module chức năng đặc biệt trực tiếp vào một Node mạng duy nhất.

Đặc trưng làm nên tên tuổi của hãng chính là công nghệ kết nối dây dẫn độc quyền. Thay vì sử dụng ốc vít truyền thống vốn dễ bị nới lỏng do rung động cơ học trong quá trình máy móc vận hành, các module I/O của hãng sử dụng công nghệ lò xo kẹp CAGE CLAMP hoặc Push-in CAGE CLAMP. Thiết kế này mang lại ba lợi ích kỹ thuật to lớn:

Chống rung động tuyệt đối: Lực kẹp của lò xo tự động điều chỉnh và duy trì áp lực ổn định lên lõi đồng, loại bỏ hoàn toàn hiện tượng mô ve điện.
Không cần bảo trì: Kỹ sư bảo trì nhà máy không cần phải thực hiện công việc siết lại ốc vít định kỳ hàng năm.
Tiết kiệm thời gian đấu nối: Việc cắm trực tiếp dây dẫn (có bấm cosse) vào terminal giúp giảm đến 50% thời gian thi công tủ điện so với phương pháp vặn vít.

Bên cạnh đó, kích thước bề ngang của một module I/O thông thường chỉ vỏn vẹn 12mm. Điều này giúp tối ưu hóa không gian bên trong máng cáp và tủ điện điều khiển, đặc biệt quan trọng đối với các dự án cải tạo nhà máy nơi không gian lắp đặt vô cùng hạn hẹp.

Phân Loại Các Dòng Bộ Điều Khiển Chuyên Sâu

Để đáp ứng đa dạng các phân khúc máy móc và quy mô dự án, hệ sinh thái sản phẩm được chia thành nhiều cấp độ xử lý khác nhau. Dưới đây là những dòng bộ điều khiển wago phổ biến nhất mà các kỹ sư thường xuyên áp dụng trong thực tế.

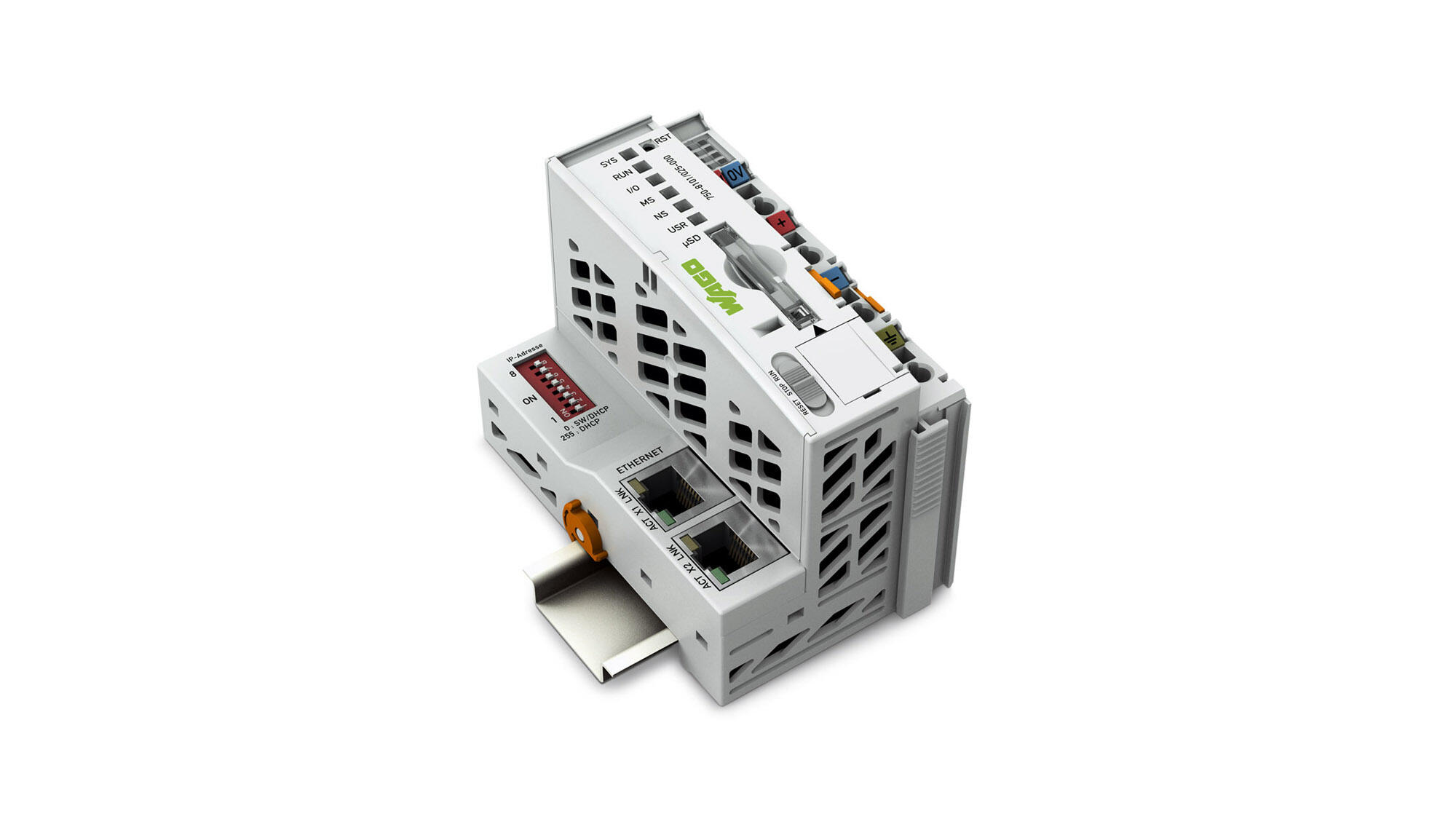

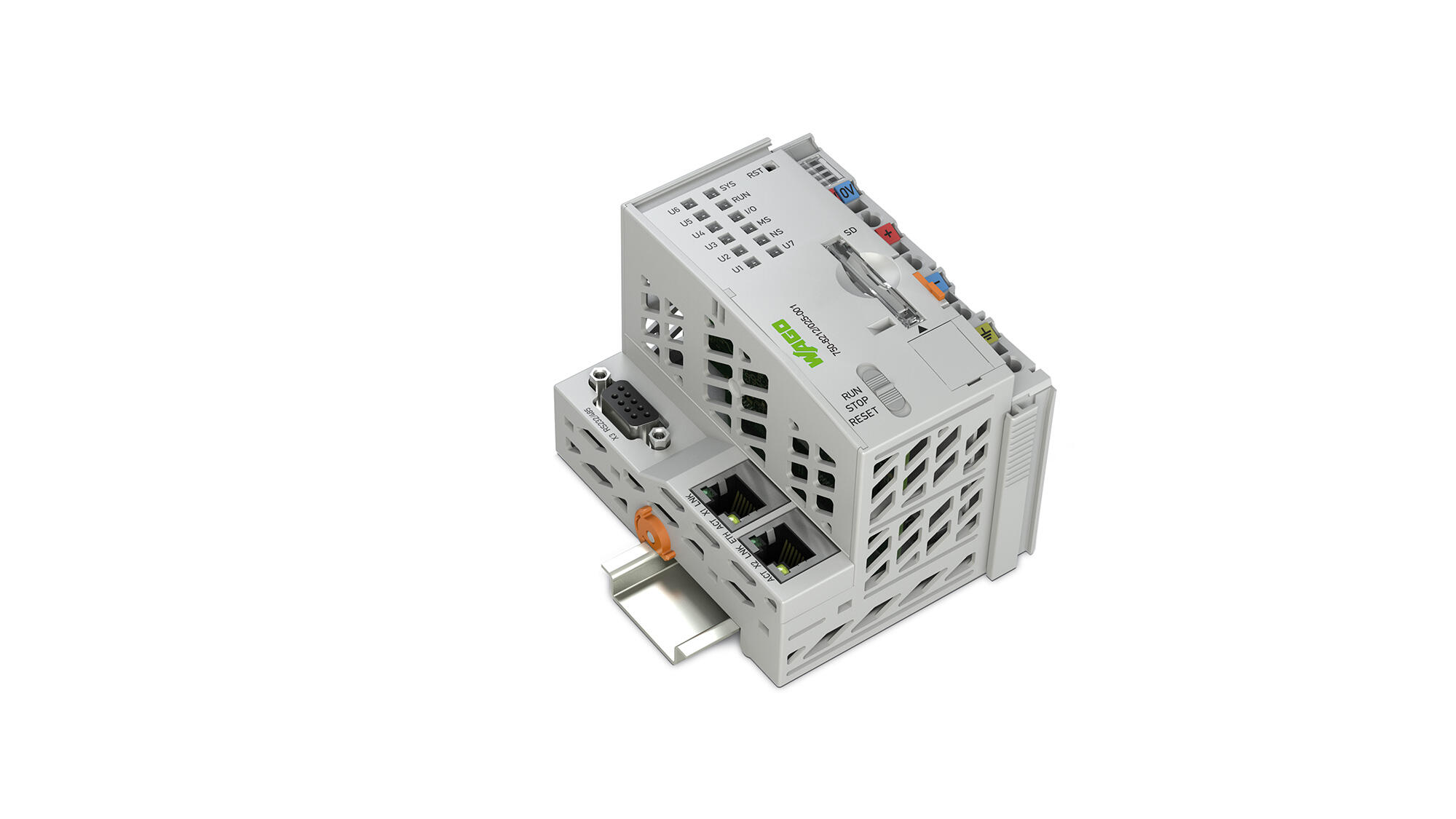

Dòng Wago Controller PFC100 và PFC200

Đây là hai dòng vi điều khiển trung tâm mang tính biểu tượng của hãng, kết hợp hoàn hảo giữa năng lực xử lý thời gian thực của PLC và sức mạnh mạng viễn thông của nền tảng Linux. Dòng wago pfc200 được trang bị bộ vi xử lý Cortex A8 mạnh mẽ, dung lượng RAM lớn và bộ nhớ Flash tích hợp sẵn, cho phép xử lý các thuật toán logic phức tạp đi kèm với các phép toán dấu phẩy động tốc độ cao.

Một điểm nhấn kỹ thuật đột phá của dòng PFC200 là hệ điều hành Linux thời gian thực (Real-Time Linux). Nhờ kiến trúc này, lập trình viên không chỉ viết code logic bằng các ngôn ngữ tự động hóa tiêu chuẩn mà còn có thể tận dụng sức mạnh của cộng đồng mã nguồn mở. Hệ thống hỗ trợ chạy các Container Docker ngay trên PLC, cho phép triển khai các ứng dụng tính toán biên một cách độc lập mà không can thiệp vào chu trình quét của hệ thống điều khiển máy.

Về khía cạnh an ninh mạng, trong bối cảnh các nhà máy kết nối internet ngày càng nhiều, dòng thiết bị này tích hợp sẵn các giao thức mã hóa dữ liệu hàng đầu. Từ TLS 1.2/1.3, SSH, cho đến khả năng thiết lập đường hầm VPN (OpenVPN, IPsec) trực tiếp từ phần cứng. Điều này đảm bảo dữ liệu sản xuất được truyền tải an toàn tuyệt đối từ xưởng sản xuất lên máy chủ ERP của doanh nghiệp.

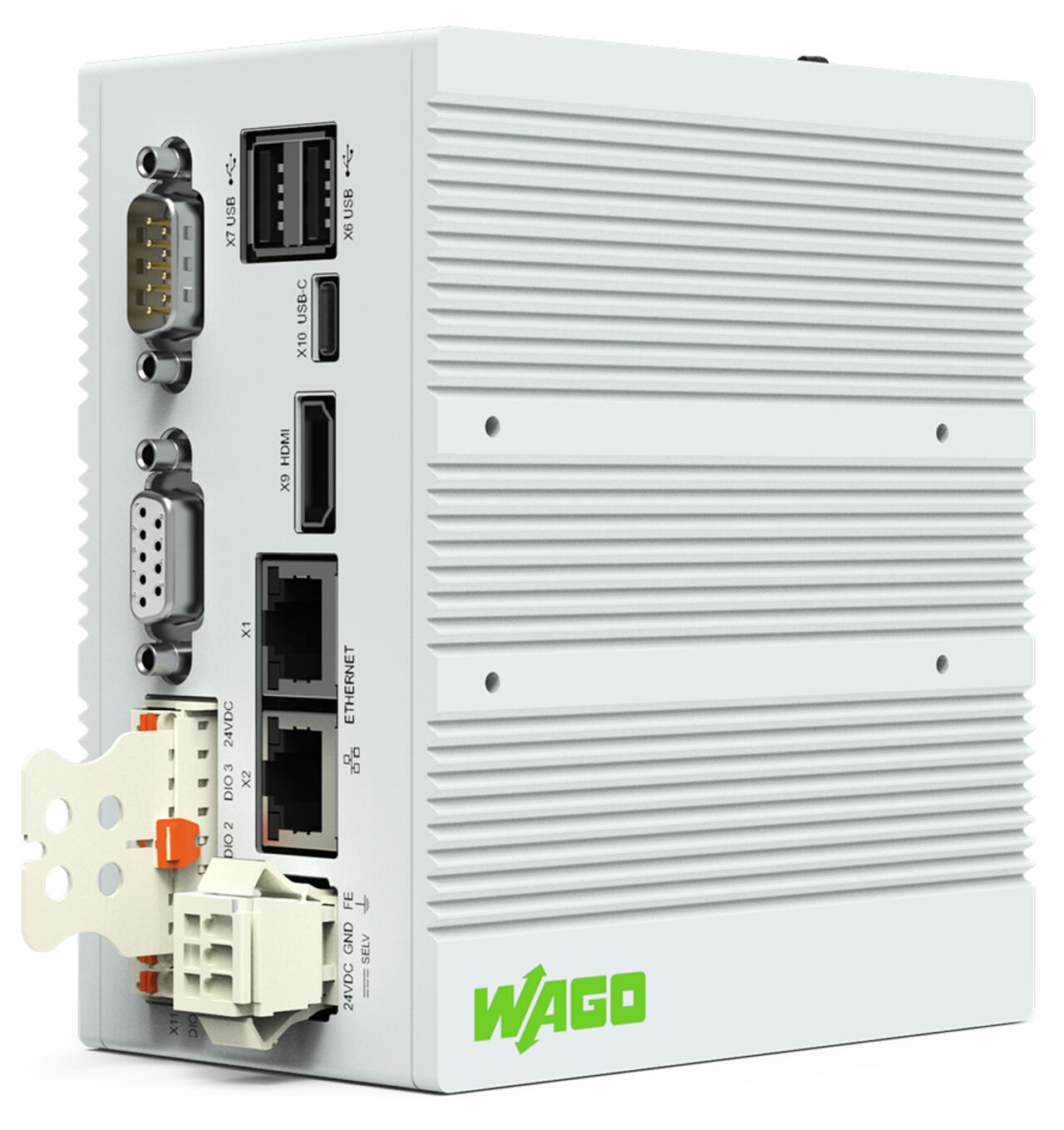

Dòng Wago Edge Controller & Basic Controller

Đối với các dự án không yêu cầu cấu hình quá khủng nhưng lại cần tính năng thu thập dữ liệu IoT linh hoạt, dòng Basic Controller là lựa chọn tối ưu chi phí. Ngược lại, Edge Controller được sinh ra để giải quyết bài toán xử lý lượng dữ liệu khổng lồ tại biên mạng trước khi đẩy lên Cloud. Các thiết bị này hỗ trợ nguyên bản giao thức MQTT và Sparkplug B, cho phép kết nối trực tiếp với các nền tảng đám mây lớn như AWS, Microsoft Azure hay IBM Cloud mà không cần thông qua máy tính công nghiệp IPC trung gian.

Khả Năng Truyền Thông Đa Dạng – Thế Mạnh Cốt Lõi

Nếu đánh giá một cách công bằng, sức mạnh lớn nhất của plc wago không chỉ nằm ở vi xử lý mà nằm ở tính mở trong giao tiếp truyền thông. Trong một nhà máy thực tế, bạn hiếm khi thấy một dây chuyền chỉ dùng duy nhất thiết bị của một hãng. Việc kết hợp biến tần của hãng A, cảm biến của hãng B và hệ thống robot của hãng C là điều tất yếu.

Thiết bị của Wago hoạt động như một Gateway đa năng đích thực. Nút mạng chính có khả năng nói chuyện với hàng chục chuẩn truyền thông công nghiệp khác nhau như: Modbus RTU, Modbus TCP/IP, PROFINET, EtherNet/IP, CANopen, và cả EtherCAT.

Ví dụ, trong hệ thống máy đóng gói tốc độ cao, kỹ sư có thể sử dụng giao thức EtherCAT để đồng bộ vị trí chính xác. Tại đây, việc kết nối PLC với các dòng động cơ servo thông qua đường truyền cáp quang hoặc cáp mạng LAN giúp chu kỳ vòng quét đạt mức mili-giây, đảm bảo hệ thống cơ khí cắt ép diễn ra hoàn hảo. Ngay cả khi kết hợp với các bộ truyền động cơ học phức tạp như hộp số giảm tốc dùng cho servo, tín hiệu phản hồi từ encoder vẫn được bộ điều khiển trung tâm xử lý mượt mà và không có độ trễ.

Tính đa dạng này giúp các nhà máy tận dụng lại các thiết bị ngoại vi cũ, đồng thời dễ dàng nâng cấp dây chuyền mới mà không phải đập bỏ toàn bộ kiến trúc điều khiển ban đầu.

Nền Tảng Lập Trình CODESYS Chuẩn Công Nghiệp

Sự linh hoạt về phần cứng sẽ trở nên vô nghĩa nếu thiếu đi một môi trường phần mềm mạnh mẽ. Các kỹ sư tự động hóa khi tiếp cận lập trình plc wago sẽ sử dụng phần mềm e!COCKPIT (hiện đang được chuyển đổi và hợp nhất với nền tảng CODESYS V3).

CODESYS là tiêu chuẩn phần mềm độc lập phần cứng lớn nhất thế giới, tuân thủ chặt chẽ tiêu chuẩn quốc tế IEC 61131-3. Điều này có nghĩa là bộ điều khiển hỗ trợ đầy đủ 5 ngôn ngữ lập trình chuyên ngành:

Ladder Diagram (LD): Ngôn ngữ bậc thang, quen thuộc với thợ điện và kỹ sư bảo trì.
Function Block Diagram (FBD): Sơ đồ khối chức năng, lý tưởng cho điều khiển quá trình.
Structured Text (ST): Ngôn ngữ dạng văn bản giống Pascal/C, cực kỳ mạnh mẽ để viết các thuật toán toán học, vòng lặp phức tạp hoặc xử lý mảng dữ liệu lớn.
Instruction List (IL): Danh sách tập lệnh (hiện ít dùng do tính chất bậc thấp).
Sequential Function Chart (SFC): Ngôn ngữ lập trình theo chuỗi trạng thái, hoàn hảo để viết quy trình máy tuần tự.

Ví Dụ Thực Tế: Cấu Hình Mạng Modbus TCP Với Wago PFC200

Để thấy rõ tính ứng dụng thực tế, hãy xem xét tình huống một kỹ sư cần dùng PFC200 để đọc dữ liệu từ một đồng hồ đo điện năng hỗ trợ chuẩn Modbus TCP/IP. Quá trình triển khai trên phần mềm e!COCKPIT diễn ra vô cùng logic và trực quan qua các bước kỹ thuật sau:

Bước 1 – Thiết lập Topology phần cứng: Kéo thả biểu tượng thiết bị PFC200 từ thư viện Catalog vào không gian làm việc. Thiết lập địa chỉ IP tĩnh cho bộ điều khiển (ví dụ: 192.168.1.100).
Bước 2 – Thêm thiết bị Slave: Thêm một thiết bị Generic Modbus TCP Slave vào dự án và gán địa chỉ IP của đồng hồ đo điện (ví dụ: 192.168.1.101). Kết nối hai thiết bị bằng một đường link mạng logic trên giao diện.
Bước 3 – Khai báo biến: Truy cập vào bộ cấu hình Modbus của Slave. Thêm các thanh ghi Holding Registers (mã chức năng FC03) tương ứng với địa chỉ thanh ghi chứa dữ liệu điện áp, dòng điện mà nhà sản xuất đồng hồ cung cấp. Ánh xạ các thanh ghi này vào các biến toàn cục trong chương trình PLC.
Bước 4 – Viết Logic và Giám sát: Chuyển sang phần viết code. Kỹ sư có thể dùng ngôn ngữ ST để viết một đoạn logic đơn giản tính toán công suất tiêu thụ trung bình. Sau đó, biên dịch (Compile) và tải (Download) chương trình xuống phần cứng thực tế. Tính năng Online Debugging cho phép xem trực tiếp giá trị điện áp thay đổi theo thời gian thực (Real-time).

Các Ứng Dụng Thực Tế Của Hệ Thống Wago I/O

Với đặc tính bền bỉ, module hóa cao và giao tiếp rộng, hệ thống wago i/o không chỉ bó hẹp trong các xưởng sản xuất lắp ráp mà còn vươn ra nhiều lĩnh vực công nghiệp đặc thù.

Tự Động Hóa Tòa Nhà (BMS – Building Management System):

Trong các tòa nhà thông minh cao tầng, việc kiểm soát hệ thống điều hòa không khí (HVAC), quản lý chiếu sáng hay rèm cửa tự động yêu cầu số lượng I/O cực lớn và rải rác. Bộ điều khiển Wago hỗ trợ trực tiếp các giao thức đặc thù của ngành tòa nhà như KNX, DALI, BACnet, LON. Chỉ với một bộ điều khiển trung tâm, toàn bộ hệ thống chiếu sáng hàng ngàn bóng đèn LED DALI có thể được kiểm soát độ sáng, phát hiện lỗi hỏng hóc và báo cáo về phòng điều khiển trung tâm.

Ngành Hàng Hải Và Môi Trường Khắc Nghiệt:

Biển cả là môi trường thử thách nhất đối với các thiết bị điện tử do độ ẩm, sương muối, rung lắc liên tục từ động cơ diesel và dải nhiệt độ thay đổi thất thường. Các module I/O của Wago vượt qua các bài kiểm tra nghiêm ngặt để đạt được hàng loạt chứng chỉ đăng kiểm hàng hải quốc tế như DNV GL, LR, ABS.

Đặc biệt, dòng sản phẩm Wago XTR được thiết kế riêng biệt để chịu được dải nhiệt độ từ -40°C đến +70°C, chống sốc điện từ và chịu rung động lên tới 5g, hoàn hảo cho các giàn khoan dầu khí ngoài khơi hay các trạm biến áp trơ trọi trên vùng núi cao.

Tất nhiên, để một hệ thống phức tạp như vậy vận hành trơn tru 24/7, sự ổn định của nguồn cấp điện là yếu tố sống còn. Việc trang bị các bộ nguồn gắn thanh ray đạt chuẩn công nghiệp, với tính năng bảo vệ ngắn mạch và quá tải, sẽ cung cấp dòng điện một chiều DC sạch và an toàn tuyệt đối cho toàn bộ cấu hình trạm I/O của Wago.

Tự Động Hóa Toàn Cầu (GAC) – Giải Pháp Tích Hợp Hệ Thống Trọn Gói

Việc lựa chọn thiết bị tốt mới chỉ là một nửa chặng đường. Để một hệ thống điều khiển phát huy tối đa hiệu năng, sự am hiểu sâu sắc về tích hợp phần cứng và tối ưu hóa phần mềm là điều kiện bắt buộc.

Tại Tự Động Hóa Toàn Cầu (GAC), với đội ngũ kỹ sư hơn 10 năm kinh nghiệm thực chiến tại các nhà máy lớn nhỏ trên toàn quốc, chúng tôi tự hào là đơn vị cung cấp và triển khai các giải pháp tự động hóa cho các doanh nghiệp toàn quốc. Khác với việc chỉ cung cấp vật tư đơn thuần, quy trình làm việc của GAC là một chuỗi giá trị kỹ thuật khép kín:

Khảo sát và Phân tích: Đánh giá hiện trạng hạ tầng mạng công nghiệp và nhu cầu số hóa của nhà máy.
Thiết kế giải pháp: Lựa chọn chính xác cấu hình phần cứng à số lượng module I/O tối ưu chi phí nhất.
Lập trình & Cấu hình: Viết code PLC chuẩn hóa theo IEC 61131-3, thiết kế giao diện HMI trực quan và thiết lập mạng truyền thông.
Thi công tủ điện: Thiết kế và đấu nối tủ điện tự động hóa đồng bộ, tích hợp hoàn hảo PLC cùng biến tần, thiết bị đóng cắt và hệ thống nguồn điều khiển.

Sự tỉ mỉ trong từng thiết kế mạch điện, kết hợp cùng các công nghệ lò xo kẹp tiên tiến nhất, giúp hệ thống do GAC thi công luôn đạt chuẩn mực về thẩm mỹ, an toàn và dễ dàng nâng cấp trong tương lai.

Kết Luận

Tóm lại, plc wago đại diện cho một bước nhảy vọt trong công nghệ điều khiển tự động hóa. Ba trụ cột tạo nên sức mạnh của hệ thống này bao gồm: Kiến trúc phần cứng Module siêu nhỏ gọn với công nghệ kẹp chống rung, năng lực xử lý vượt trội hỗ trợ nền tảng Linux IoT, và khả năng giao tiếp đa giao thức như một Gateway thực thụ. Dù ứng dụng trong chế tạo máy, thu thập dữ liệu đám mây hay quản lý hạ tầng tòa nhà, hệ thống I/O của Wago luôn chứng minh được độ tin cậy và tính linh hoạt không đối thủ.
