Giới thiệu

Trong môi trường công nghiệp hiện đại, hệ thống điều khiển trung tâm là trái tim quyết định toàn bộ hiệu suất, độ ổn định và khả năng tối ưu hóa của dây chuyền sản xuất. Việc lựa chọn thiết bị điều khiển đòi hỏi sự đánh giá khắt khe về thông số kỹ thuật, khả năng mở rộng và tính đồng bộ.

Ứng dụng PLC Schneider chính hãng mang lại nền tảng vững chắc cho các kỹ sư tự động hóa nhờ kiến trúc phần cứng ưu việt và hệ sinh thái phần mềm mạnh mẽ. Nhằm giúp bạn nắm bắt thông tin một cách khoa học và trực quan nhất, bài viết dưới đây sẽ hệ thống hóa các đặc tính kỹ thuật chuyên sâu thông qua cấu trúc phân tích chi tiết.

Kiến trúc nền tảng và ưu điểm vượt trội của hệ thống

Hệ sinh thái thiết bị tự động hóa của Schneider Electric được thiết kế dựa trên tiêu chuẩn công nghiệp khắt khe nhất, mang lại những giá trị cốt lõi cho mọi dự án:

Tính nhất quán và hệ sinh thái mở: Cấu trúc phần cứng cho phép tương thích liền mạch với đa dạng các thiết bị ngoại vi. Kỹ sư có thể dễ dàng thiết lập mạng truyền thông đồng bộ giữa bộ điều khiển với biến tần, màn hình HMI, hay hệ thống cảm biến thông minh.
Độ bền bỉ trong môi trường khắc nghiệt: Các board mạch điện tử bên trong thiết bị đều được nhiệt đới hóa, phủ lớp bảo vệ chống ăn mòn hóa học. Điều này đảm bảo tuổi thọ hoạt động liên tục trong môi trường nhiều bụi bẩn, độ ẩm cao.
Tính linh hoạt trong thiết kế tủ điện: Kích thước thiết bị được tối ưu hóa để lắp đặt gọn gàng trên thanh DIN rail. Hệ thống hoạt động cực kỳ ổn định khi kết hợp với các bộ nguồn gắn thanh ray tiêu chuẩn công nghiệp, giúp triệt tiêu nhiễu nguồn hiệu quả.

Phân tích kỹ thuật các dòng PLC Schneider Modicon

Thương hiệu Modicon là dòng sản phẩm chủ lực mang tính biểu tượng, bao phủ mọi phân khúc từ ứng dụng vi mô đến các hệ thống phân tán phức tạp của Schneider. Dưới đây là phân tích chi tiết thông số và ứng dụng của từng dòng máy.

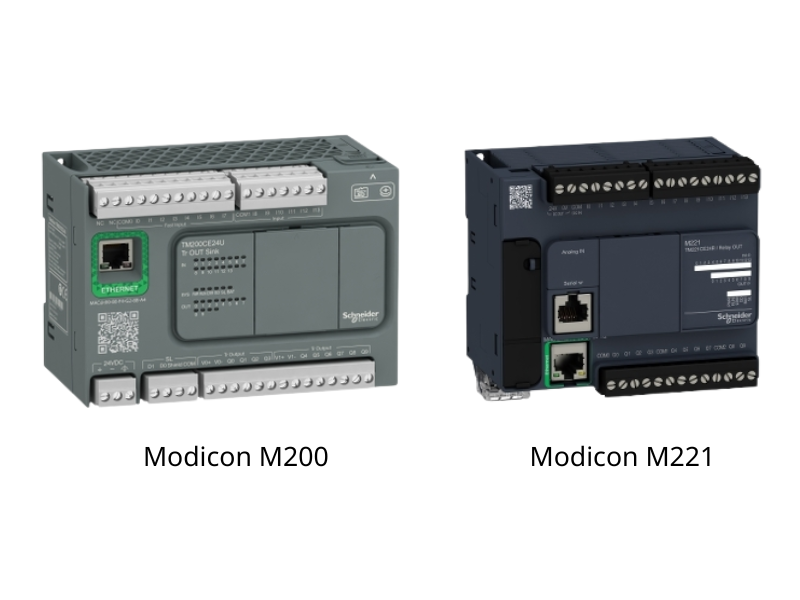

Dòng Modicon M200 và M221: Tối ưu cho máy móc độc lập

Đây là phân khúc thiết bị được thiết kế chuyên biệt cho các cỗ máy hoạt động độc lập, yêu cầu chi phí đầu tư hợp lý nhưng vẫn đảm bảo hiệu suất xử lý nhanh.

Tốc độ xử lý: Khối vi xử lý của M221 cung cấp tốc độ thực thi lệnh ấn tượng lên đến 0.2 micro giây cho mỗi lệnh cơ bản.
Cấu trúc phần cứng: Hỗ trợ cấu hình cơ sở lên đến 40 I/O trực tiếp trên thân máy. Khả năng mở rộng mạnh mẽ thông qua các module I/O TM3 (tối đa 7 module cục bộ).
Tích hợp điều khiển chuyển động: Tích hợp sẵn cổng phát xung tốc độ cao PTO và PWM. Kỹ sư có thể dùng trực tiếp cổng này để điều khiển hệ thống động cơ bước mà không cần mua thêm module phát xung chuyên dụng, giúp tiết kiệm không gian tủ điện.
Truyền thông: Hỗ trợ giao thức Modbus RTU qua cổng Serial và Modbus TCP qua cổng Ethernet, thuận tiện cho việc đọc ghi thông số biến tần hoặc kết nối màn hình HMI.

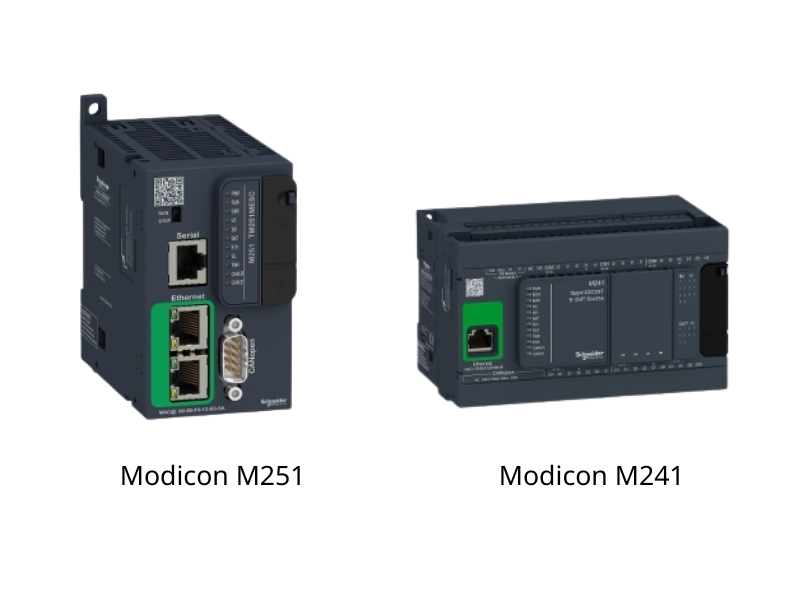

Dòng Modicon M241 và M251: Hiệu suất cao, điều khiển đa trục

Khi yêu cầu bài toán điều khiển tiến tới mức độ phức tạp hơn, đòi hỏi khả năng xử lý toán học lớn và đồng bộ hóa truyền thông tốc độ cao, dòng M241 và M251 là giải pháp lý tưởng.

Kiến trúc lõi kép: Mang lại sức mạnh tính toán vượt trội, giảm thời gian vòng quét chương trình xuống mức tối thiểu 22 nano giây trên một lệnh.
Sự khác biệt về phần cứng vật lý: Dòng M241 sở hữu các chân I/O vật lý ngay trên vi xử lý. Ngược lại, dòng M251 được thiết kế hoàn toàn không có I/O trên thân máy nhằm tối ưu hóa vai trò làm bộ điều khiển mạng lưới phân tán.
Khả năng điều khiển đồng bộ: Tích hợp mạng truyền thông CANopen hoặc EtherNet/IP. Trong thực tế, M241 thường được dùng để điều khiển đồng bộ hàng loạt động cơ servo, kết hợp cùng hộp số giảm tốc dùng cho servo để đạt độ chính xác đến từng phần nghìn milimet trong các hệ thống máy dán nhãn, máy cắt quay CNC.
Web Server nhúng: Cho phép giám sát, chuẩn đoán lỗi từ xa thông qua trình duyệt web trên điện thoại hoặc máy tính bảng mà không cần thiết lập SCADA phức tạp.

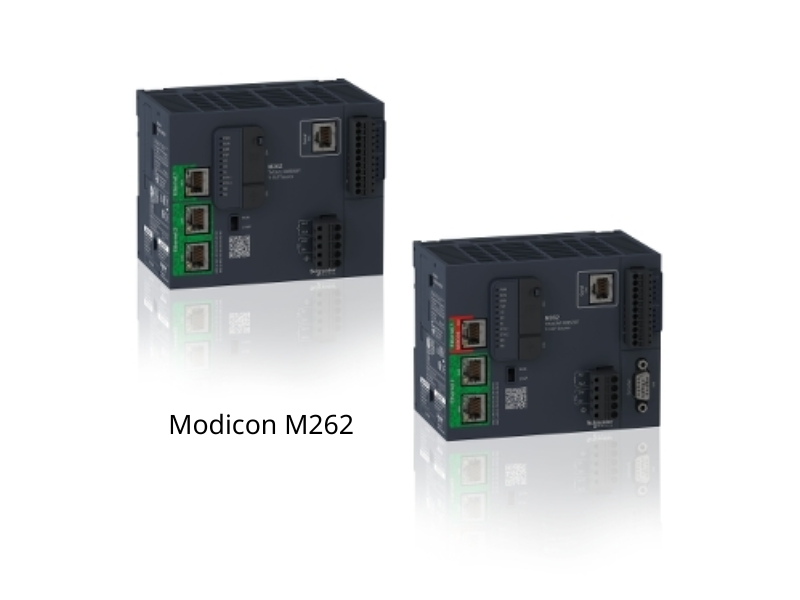

Dòng Modicon M262: Ứng dụng IoT và Motion Control

Được thiết kế để đáp ứng các tiêu chuẩn khắt khe của Công nghiệp 4.0, Modicon M262 là cỗ máy hoàn hảo kết nối giữa tầng hiện trường và hệ thống công nghệ thông tin.

Kết nối đám mây trực tiếp: Hỗ trợ trực tiếp các giao thức nền tảng IoT như MQTT, định dạng dữ liệu JSON kết hợp cùng mã hóa bảo mật TLS. Dữ liệu máy móc được đẩy thẳng lên Cloud mà không qua thiết bị trung gian.
Sức mạnh điều khiển chuyển động: Chu kỳ quét logic đạt mức 3 nano giây. Thông qua bus truyền thông Sercos III thời gian thực, M262 có thể đồng bộ hóa lên đến 16 trục servo với độ trễ tính bằng micro giây.
Ứng dụng thực tiễn: Hệ thống in công nghiệp nhiều màu, máy gia công CNC đa trục nhiều biên dạng phức tạp, hoặc các robot Delta pick-and-place tốc độ cực cao.

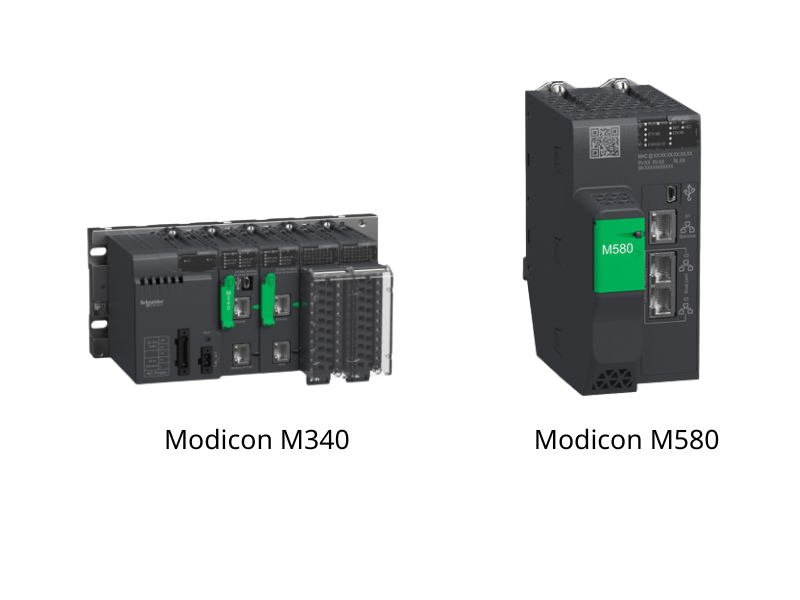

Dòng Modicon M340 và M580: Quy trình công nghiệp phức tạp

Dành riêng cho các hệ thống nhà máy hạng nặng, quy trình liên tục với số lượng tín hiệu lên đến hàng trăm I/O.

Bộ điều khiển tự động hóa khả trình: Dòng M580 sử dụng chuẩn định tuyến Ethernet làm bus giao tiếp mạch lưng (Ethernet Backplane), nâng băng thông truyền tải dữ liệu I/O tăng lên gấp 10 lần so với bus nối tiếp truyền thống.
Hệ thống dự phòng nóng: Hai bộ vi xử lý chạy song song. Thời gian chuyển đổi quyền điều khiển khi có sự cố CPU diễn ra trong vài chục mili giây, đảm bảo dây chuyền xi măng hay dầu khí không bị dừng đột ngột.
Nền tảng I/O X80: Cực kỳ bền bỉ, tính năng rút cắm nóng cho phép kỹ sư bảo trì thay thế module ngay khi hệ thống đang vận hành và có điện.

Nền tảng lập trình và tiêu chuẩn phần mềm

Một nền tảng phần cứng ưu việt cần được khai thác qua hệ thống phần mềm chuyên nghiệp. Schneider Electric cung cấp các công cụ chuẩn mực:

EcoStruxure Machine Expert – Basic: Phần mềm miễn phí dành riêng cho M200/M221. Giao diện trực quan, tập trung vào ngôn ngữ Ladder Diagram, tối ưu cho việc lập trình nhanh.
EcoStruxure Machine Expert (Tiêu chuẩn): Dành cho M241, M251, M262. Tuân thủ chuẩn quốc tế IEC 61131-3, cho phép sử dụng 5 ngôn ngữ lập trình (Structured Text, Ladder Diagram, Function Block Diagram, Instruction List, Sequential Function Chart). Hỗ trợ lập trình hướng đối tượng.
EcoStruxure Control Expert: Dành cho M340 và M580. Chứa các thư viện chuyên ngành điều khiển quy trình, bộ công cụ tinh chỉnh vòng lặp PID thông minh và quản trị an ninh mạng nội bộ tiêu chuẩn Achilles Level 2.

Kinh nghiệm thiết kế và lắp ráp tủ điện thực tiễn

Để hệ thống PLC Schneider phát huy tối đa tuổi thọ và độ chính xác, quy trình thi công vật lý cần tuân thủ nghiêm ngặt các tiêu chuẩn sau:

Quản lý nguồn điện: CPU điều khiển là linh kiện nhạy cảm. Bắt buộc phải sử dụng các bộ nguồn có chức năng lọc nhiễu tốt. Có thể sử dụng nguồn tổ ong cho các tải phụ (như đèn báo, còi), nhưng riêng nguồn cấp cho PLC nên dùng loại nguồn gắn thanh ray chất lượng cao để đảm bảo điện áp 24VDC phẳng tuyệt đối. Tuyệt đối tách biệt nguồn hệ thống logic và nguồn thiết bị chấp hành (van, cuộn coil relay).

Xem thêm nguồn GAC

Xử lý nhiễu điện từ: Khi lắp đặt bộ vi xử lý chung tủ với các thiết bị sinh sóng hài cao như biến tần công suất lớn, toàn bộ cáp truyền thông mạng (RS485, Ethernet) hoặc cáp phản hồi từ động cơ phải là loại có lưới bọc chống nhiễu. Lưới này phải được kẹp tiếp địa chuẩn xác tại một đầu.
Giải pháp tản nhiệt: Bố trí linh kiện theo nguyên lý khí động học: thiết bị sinh nhiệt cao (biến tần, driver servo) nằm phía trên hoặc cách xa CPU điều khiển. Đảm bảo khe hở thông gió tối thiểu theo tài liệu hãng (Installation Manual) để hệ thống không bị suy giảm hiệu suất do quá nhiệt.

Kết luận

Việc trang bị một bộ PLC Schneider chính hãng là bước đầu tư mang tính chiến lược, quyết định sự ổn định và hiệu suất của mọi dây chuyền tự động hóa. Từ những cỗ máy cơ bản nhỏ gọn cho đến các nhà máy sản xuất phức tạp đòi hỏi độ dự phòng cao, các dòng PLC Schneider như Modicon M221, M241, M262 hay M580 luôn cung cấp các giải pháp điều khiển cốt lõi, đáp ứng trọn vẹn mọi tiêu chuẩn kỹ thuật khắt khe nhất.

Tuy nhiên, để phát huy tối đa sức mạnh của hệ thống và loại bỏ hoàn toàn rủi ro thời gian chết do sử dụng linh kiện trôi nổi, việc lựa chọn một nhà cung cấp uy tín là điều kiện tiên quyết.
