Giới thiệu

Trong các hệ thống điện công nghiệp, bộ nguồn đóng vai trò trung tâm trong việc cung cấp năng lượng ổn định cho thiết bị. Việc lựa chọn loại nguồn phù hợp không chỉ ảnh hưởng đến độ tin cậy mà còn quyết định hiệu suất sử dụng điện tổng thể của toàn hệ thống.

Hai công nghệ nguồn phổ biến hiện nay là nguồn tuyến tính (Linear Power Supply) và nguồn HDR (Switching Power Supply – SMPS). Nếu như nguồn tuyến tính nổi bật ở sự ổn định và điện áp đầu ra “sạch”, thì nguồn HDR lại vượt trội về khả năng tiết kiệm năng lượng và hiệu suất chuyển đổi.

Hãy cùng tìm hiểu nguyên lý hoạt động của từng loại để thấy rõ vì sao HDR có thể tiết kiệm điện hơn.

Nguồn tuyến tính – Cấu tạo và nguyên lý hoạt động

Nguồn tuyến tính (Linear Power Supply) là dạng nguồn truyền thống, hoạt động dựa trên nguyên tắc ổn áp bằng cách tiêu tán phần điện áp dư dưới dạng nhiệt.

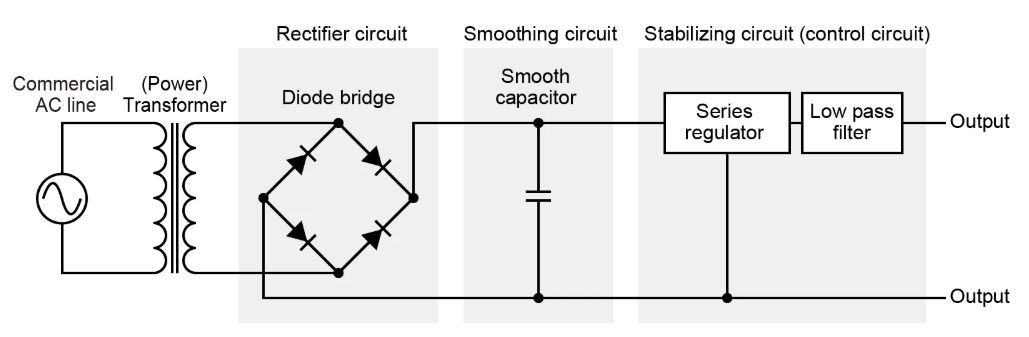

Cấu tạo cơ bản

Biến áp sắt từ: Hạ điện áp xoay chiều (AC) 220V xuống điện áp thấp hơn.
Mạch chỉnh lưu: Biến đổi dòng xoay chiều AC thành một chiều DC.
Mạch lọc và ổn áp: Giữ điện áp đầu ra ổn định thông qua transistor hoặc IC tuyến tính (như 7805, LM317…).

Nguyên lý hoạt động

Khi điện áp đầu vào cao hơn điện áp yêu cầu ở đầu ra, phần chênh lệch được “đốt” thành nhiệt năng để duy trì mức điện áp ổn định.
Ví dụ: cần 5V – 1A từ nguồn 12V → phần dư 7V bị tiêu tán, gây hao phí công suất 7W, trong khi tải chỉ nhận 5W.
Hiệu suất chỉ khoảng 41%, phần còn lại biến thành nhiệt.

Ưu điểm của nguồn tuyến tính

Mặc dù hiệu suất thấp, nhưng nguồn tuyến tính vẫn có nhiều ưu điểm riêng biệt:

Điện áp đầu ra cực kỳ sạch, hầu như không có nhiễu cao tần – rất phù hợp cho thiết bị đo lường, âm thanh và cảm biến chính xác.
Mạch đơn giản, dễ sửa chữa, ổn định cao.
Không sinh nhiễu điện từ (EMI), giúp tín hiệu đầu ra “mượt”.

Tuy nhiên, do tỏa nhiệt nhiều, kích thước lớn và tiêu hao điện năng cao, nguồn tuyến tính dần được thay thế trong các ứng dụng công nghiệp yêu cầu tiết kiệm năng lượng.

Nguồn xung (HDR) – Cấu tạo và nguyên lý hoạt động

Nguồn xung (Switching Power Supply – SMPS), hay còn gọi là nguồn HDR, là thế hệ nguồn hiện đại ứng dụng công nghệ chuyển mạch tần số cao để nâng hiệu suất chuyển đổi.

Thay vì tiêu tán năng lượng dư như nguồn tuyến tính, nguồn HDR điều khiển dòng điện bằng xung PWM (Pulse Width Modulation), chỉ cho dòng chảy khi cần thiết – nhờ đó giảm tổn hao điện năng xuống mức tối thiểu.

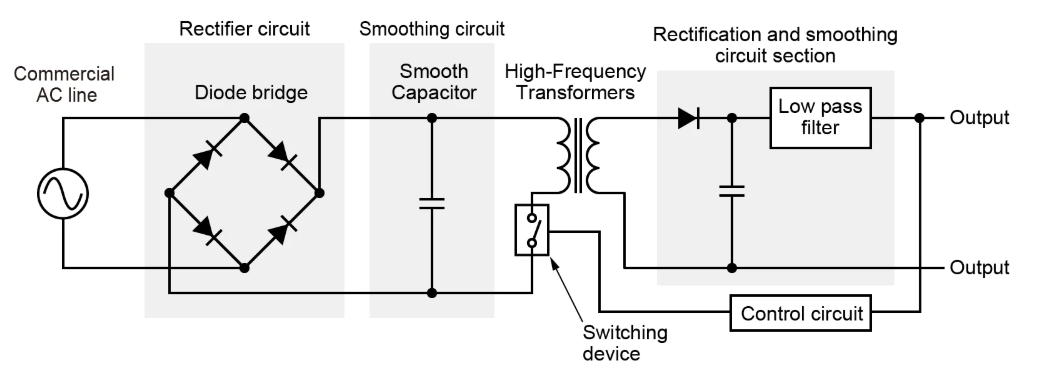

Cấu tạo cơ bản

Mạch chỉnh lưu đầu vào: Chuyển đổi điện AC thành DC thô.
Mạch chuyển mạch: Mosfet đóng/ngắt nhanh ở tần số hàng chục – hàng trăm kHz.
Biến áp xung: Truyền năng lượng hiệu quả trong kích thước nhỏ gọn.
Mạch lọc & hồi tiếp: Giữ điện áp đầu ra ổn định nhờ điều khiển độ rộng xung (PWM).

Nguyên lý hoạt động

Điện AC được chỉnh lưu thành DC thô.
Mosfet đóng/ngắt nhanh, chia năng lượng thành chuỗi xung ngắn.
Năng lượng truyền qua biến áp xung để cách ly và hạ áp.
Mạch hồi tiếp đo điện áp đầu ra và tự động điều chỉnh độ rộng xung để duy trì mức điện áp chính xác.

Nhờ hoạt động ở hai trạng thái bật/tắt hoàn toàn, mosfet trong nguồn HDR gần như không tiêu tán công suất, giúp hiệu suất đạt 85–92%, giảm nhiệt độ đáng kể và kéo dài tuổi thọ linh kiện.

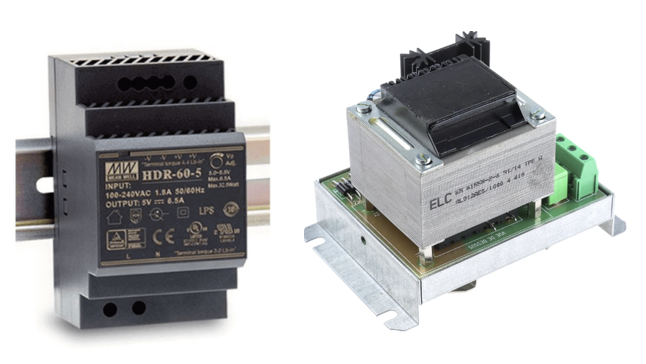

So sánh tổng quan giữa nguồn tuyến tính và nguồn HDR

Đặc điểm	Nguồn tuyến tính	Nguồn HDR (nguồn xung)
Nguyên lý hoạt động	Tiêu tán năng lượng dư dưới dạng nhiệt	Chuyển đổi bằng xung PWM tần số cao
Hiệu suất	30–60%	85–92%
Kích thước – trọng lượng	Lớn, nặng	Nhỏ, nhẹ
Tỏa nhiệt	Nhiều, cần tản nhiệt lớn	Ít, có thể tản tự nhiên
Mức tiêu thụ khi không tải	Cao	Rất thấp
Ổn định điện áp	Rất cao, phản hồi chậm	Ổn định, phản hồi nhanh
Độ ồn điện từ (EMI)	Thấp	Cao hơn nhưng được lọc EMI
Ứng dụng phổ biến	Thiết bị đo lường, âm thanh, tín hiệu analog	PLC, camera, robot, CNC, tủ điện công nghiệp

Vì sao nguồn HDR tiết kiệm điện hơn

Sau khi so sánh, có thể thấy rõ các lý do khiến nguồn HDR vượt trội về hiệu suất năng lượng:

Hiệu suất chuyển đổi cao: Mosfet chỉ bật/tắt hoàn toàn → tổn hao điện năng cực thấp.
Điều khiển thông minh bằng PWM: Dòng điện chỉ chảy khi tải cần → không lãng phí điện năng.
Không cần tản nhiệt lớn: Giảm tiêu thụ điện phụ cho quạt làm mát.
Tiêu thụ cực thấp khi chờ: Lý tưởng cho hệ thống hoạt động liên tục.
Thiết kế nhỏ gọn, tản nhiệt tự nhiên: Tăng độ bền và ổn định hệ thống.

Nhờ vậy, nguồn HDR có thể tiết kiệm 20–40% điện năng so với nguồn tuyến tính trong cùng điều kiện tải – đặc biệt rõ trong các tủ điện công nghiệp và dây chuyền tự động hóa.

Kết luận

Nguồn tuyến tính và nguồn HDR khác nhau ở cách kiểm soát năng lượng:

Nguồn tuyến tính ổn định bằng cách tiêu tán năng lượng dư.
Nguồn HDR điều khiển năng lượng thông minh bằng xung PWM tần số cao.

Kết quả là HDR hiệu suất gấp đôi, ít tỏa nhiệt, và tiết kiệm điện vượt trội – lý tưởng cho môi trường công nghiệp hiện đại.
