Được sản xuất trên dây chuyền công nghệ tiên tiến của Đài Loan, MCB Shihlin không chỉ mang lại khả năng bảo vệ ưu việt chống lại các sự cố ngắn mạch, quá tải mà còn ghi điểm nhờ độ bền cơ học cao. Khám phá ngay các đặc tính kỹ thuật nổi bật của aptomat tép Shihlin và cách lựa chọn mã sản phẩm phù hợp nhất cho hệ thống điện của bạn trong bài viết dưới đây.

I. Shihlin – Thương hiệu thiết bị điện và tự động hóa hàng đầu Đài Loan

Tập đoàn Shihlin Electric & Engineering Corporation (gọi tắt là Shihlin) được thành lập vào năm 1955, là một trong những tập đoàn tiên phong và có quy mô lớn nhất tại Đài Loan trong lĩnh vực sản xuất thiết bị điện và tự động hóa công nghiệp.

• • Hơn 6 thập kỷ khẳng định chất lượng: Trải qua gần 70 năm vươn mình phát triển, Shihlin đã không ngừng cải tiến công nghệ để trở thành trụ cột vững chắc trong ngành công nghiệp điện tại quê nhà và mở rộng mạng lưới phân phối ra toàn cầu. Các sản phẩm của hãng luôn tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật và an toàn quốc tế (IEC, CE, ISO,…).
  • Sự hợp tác chiến lược nâng tầm công nghệ: Một bảo chứng lớn cho chất lượng của Shihlin là sự hợp tác liên doanh và chuyển giao công nghệ sâu rộng với tập đoàn Mitsubishi Electric (Nhật Bản). Nhờ vậy, thiết bị điện Shihlin được thừa hưởng nền tảng công nghệ tiên tiến, độ bền bỉ vượt trội nhưng lại mang đến một mức giá thành tối ưu và cạnh tranh hơn rất nhiều.
  • Hệ sinh thái sản phẩm toàn diện: Shihlin cung cấp các giải pháp hoàn chỉnh cho hệ thống điện máy móc công nghiệp và dân dụng. Dải sản phẩm của hãng cực kỳ đa dạng, nổi bật với:
    • Thiết bị đóng cắt và bảo vệ: Aptomat tép (MCB), Aptomat khối (MCCB), Khởi động từ (Contactor), Máy cắt không khí (ACB), Rơ le nhiệt…
    • Thiết bị tự động hóa: Biến tần, PLC, HMI, Động cơ Servo.
  • Vị thế vững chắc tại thị trường Việt Nam: Đối với các kỹ sư điện, thợ máy và nhà thầu cơ điện tại Việt Nam, Shihlin từ lâu đã là một cái tên quen thuộc và đáng tin cậy. Sản phẩm của hãng giải quyết hoàn hảo bài toán khắt khe của các công trình, nhà xưởng: Hoạt động ổn định – An toàn tuyệt đối – Chi phí đầu tư hợp lý.

Chính nền tảng vững chắc từ thương hiệu mẹ đã tạo bước đệm để các dòng sản phẩm bảo vệ mạch điện, đặc biệt là MCB Shihlin, chiếm lĩnh thị trường và trở thành ưu tiên hàng đầu trong các tủ điện hiện nay.

II. Các dòng MCB và thiết bị đóng ngắt Shihlin phổ biến

Để đáp ứng các tiêu chuẩn khắt khe trong cả dân dụng và công nghiệp, Shihlin Electric cung cấp dải sản phẩm cực kỳ đa dạng. Danh mục thiết bị đóng ngắt Shihlin hiện nay được chia thành các nhóm chủ lực sau:

1. Nhóm MCB – Bảo vệ quá tải và ngắn mạch

Đây là dòng thiết bị cơ bản và quan trọng nhất trong mọi tủ điện, với các mã sản phẩm tiêu chuẩn:

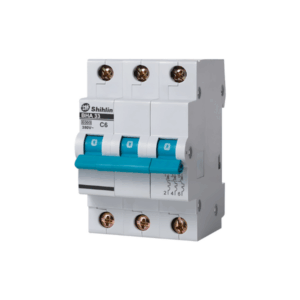

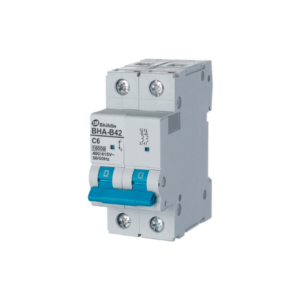

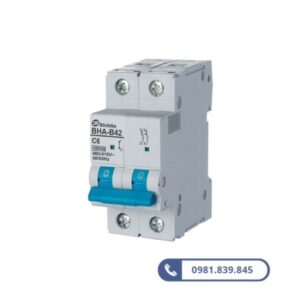

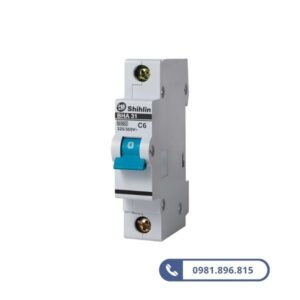

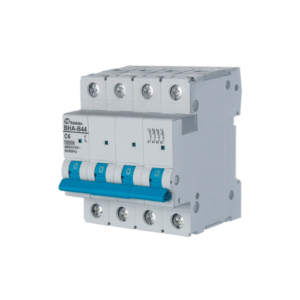

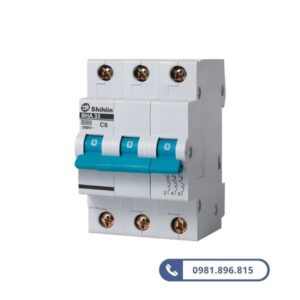

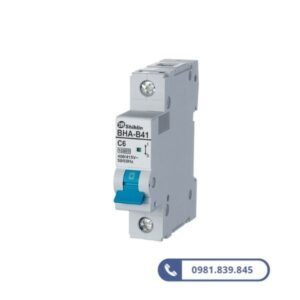

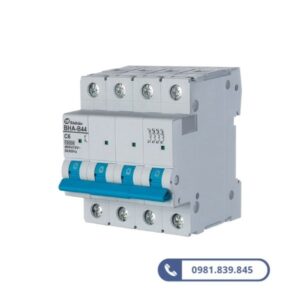

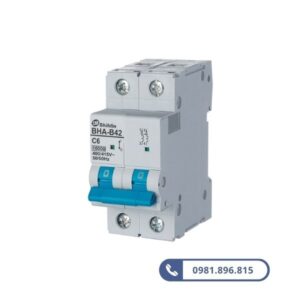

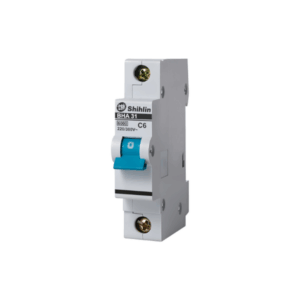

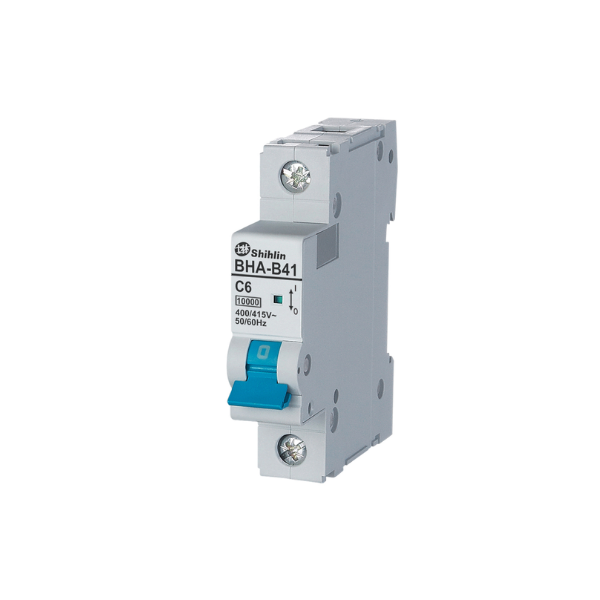

• • Dòng BHA: Dòng MCB tiêu chuẩn, phổ biến nhất với độ bền cao và dải dòng định mức rộng.
  • Dòng BPH & BP: Các dòng MCB có khả năng chịu tải và dòng cắt cao, phù hợp cho các hệ thống yêu cầu sự ổn định khắt khe hơn.
  • Dòng BHR: Dòng sản phẩm tối ưu về kích thước và hiệu suất, thường dùng trong các tủ điện phân phối nhánh.

2. Nhóm RCBO & RCCB – Bảo vệ chống rò và chống giật

Sự an toàn cho người sử dụng và thiết bị được đặt lên hàng đầu với các dòng sản phẩm chuyên dụng:

• • RCBO (BHL, BL): Thiết bị bảo vệ đa năng 3 trong 1 (Quá tải, ngắn mạch và chống rò). Dòng BHL và BL là những mã sản phẩm “quốc dân” nhờ sự nhạy bén và độ tin cậy cao.
  • RCCB (RPV, RPL, RPVN): Chuyên dụng để phát hiện và ngắt mạch khi có dòng rò điện. Các dòng RPV và RPL được thiết kế để kết hợp với MCB tạo nên hệ thống bảo vệ toàn diện, trong đó mã RPVN thường dùng cho các yêu cầu kỹ thuật đặc thù.

3. Nhóm ELCB và Thiết bị đóng ngắt hiệu suất cao

Dành cho các ứng dụng công nghiệp nặng và yêu cầu bảo vệ dòng rò mức độ cao hơn:

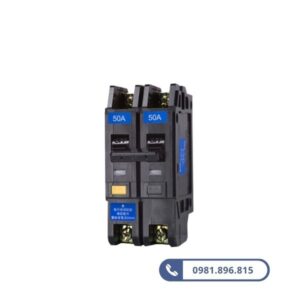

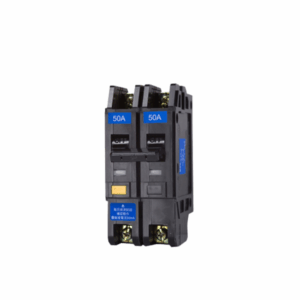

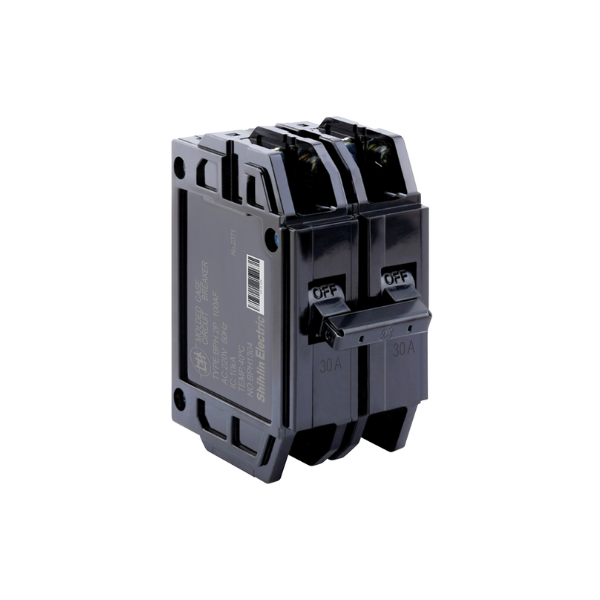

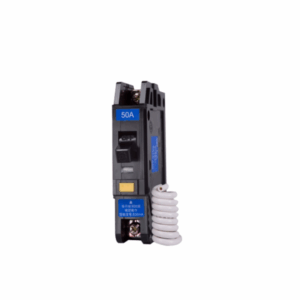

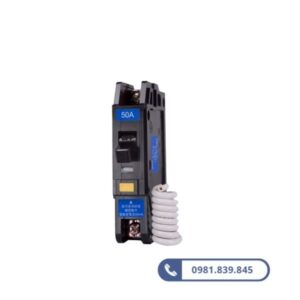

• • ELCB (NVB, NV-BF): Các bộ ngắt mạch chống rò dạng khối như NVB và NV-BF là giải pháp tối ưu cho các động cơ và hệ thống máy móc công nghiệp, giúp ngăn ngừa rủi ro hỏa hoạn do rò rỉ điện.
  • Dòng RPC & RPC-H: Đây là các dòng thiết bị đóng ngắt hiệu suất cao, có khả năng vận hành bền bỉ trong môi trường khắc nghiệt, đảm bảo hệ thống không bị gián đoạn.

Bảng tóm tắt chức năng các dòng sản phẩm:

Nhóm sản phẩm	Mã sản phẩm tiêu biểu	Chức năng chính
MCB	BHA, BPH, BP, BHR	Bảo vệ quá tải, ngắn mạch
RCBO	BHL, BL	Bảo vệ quá tải, ngắn mạch & chống rò
RCCB	RPV, RPL, RPVN	Chuyên dụng bảo vệ chống rò điện
ELCB / Công nghiệp	NVB, NV-BF, RPC, RPC-H	Bảo vệ dòng rò công suất lớn, hiệu suất cao

III. Hướng dẫn lựa chọn và Sơ đồ đấu nối MCB Shihlin

Việc lựa chọn đúng mã sản phẩm và đấu nối chuẩn kỹ thuật không chỉ đảm bảo an toàn cho hệ thống mà còn giúp tối ưu hóa chi phí đầu tư.

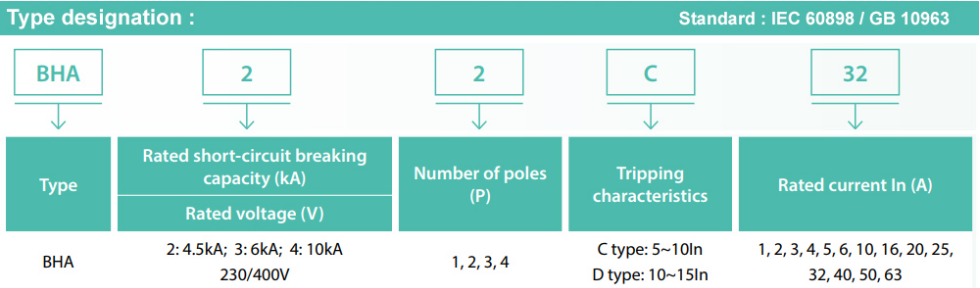

1. Hướng dẫn lựa chọn MCB Shihlin phù hợp

Để chọn được thiết bị phù hợp trong danh mục đa dạng, cần dựa trên 4 yếu tố cốt lõi sau:

• • Số cực (P):
    • 1P, 2P: Sử dụng cho lưới điện 1 pha (dân dụng, chiếu sáng).
    • 3P, 4P: Sử dụng cho lưới điện 3 pha (máy móc công nghiệp, động cơ).
  • Dòng định mức(In) : Đây là giá trị dòng điện tối đa mà MCB cho phép đi qua liên tục.
    • Công thức tính nhanh: In≈ (1.2 ÷ 1.5) x Itải.
    • Ví dụ: Với dòng BHA, dải dòng định mức thường từ 6A đến 63A. Nếu tải là 20A, nên chọn MCB 25A hoặc 32A.
  • Dòng cắt ngắn mạch(Icu): Khả năng chịu đựng dòng điện sự cố cực lớn trong thời gian ngắn.
    • Khu vực dân dụng: Thường chọn 4.5kA hoặc 6kA.
    • Khu vực công nghiệp/Trạm biến áp: Ưu tiên dòng BPH, RPC hoặc NV-BF với dòng cắt từ 10kA, 25kA đến 50kA.
  • Chức năng bảo vệ bổ sung:
    • Nếu chỉ cần bảo vệ quá tải/ngắn mạch: Chọn BHA, BP, BPH.
    • Nếu cần bảo vệ chống giật cho người và thiết bị: Chọn BHL, BL (RCBO) hoặc NVB, NV-BF (ELCB).

2. Sơ đồ đấu nối MCB Shihlin tiêu chuẩn

Việc đấu nối cần tuân thủ nguyên tắc an toàn điện và sơ đồ in trên thân thiết bị. Dưới đây là các sơ đồ phổ biến:

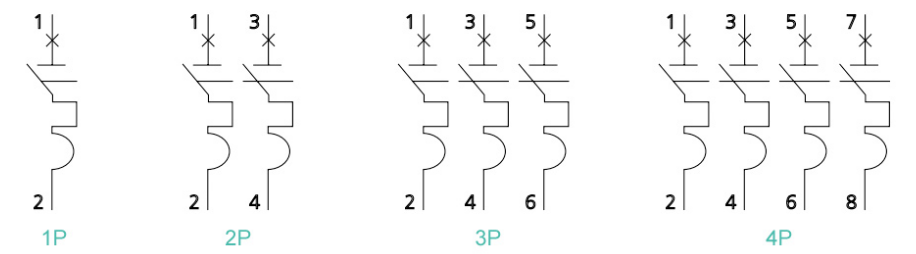

a. Đấu nối MCB 1P và 3P

• • Nguyên tắc: Nguồn vào ở cực trên, tải ra ở cực dưới.
  • Sơ đồ 1P: Dây Pha (L) đi qua MCB, dây Trung tính (N) đi trực tiếp vào cầu đấu chung.
  • Sơ đồ 3P: Ba dây pha L1, L2, L3 được đấu vào 3 cực tương ứng từ trái qua phải.

b. Đấu nối RCBO/RCCB (Dòng BHL, RPV, RPL)

Đối với các dòng chống giật như BHL hoặc RPV, việc xác định đúng cực N  là bắt buộc để tính năng bảo vệ hoạt động chính xác:

• • Cực có ký hiệu N: Phải đấu dây Trung tính vào đây.
  • Cực còn lại: Đấu dây Pha (L).
  • Lưu ý: Không được đổi ngược đầu vào/đầu ra vì sẽ làm hỏng mạch điện tử bên trong thiết bị.

c. Đấu nối ELCB dạng khối (Dòng NVB, NV-BF)

• • Do đây là dạng Aptomat khối chống rò cho công suất lớn, các đầu cốt phải được ép chắc chắn bằng kìm bấm chuyên dụng.
  • Sơ đồ đấu nối thường được in trực tiếp phía trước mặt hoặc bên hông thiết bị. Đảm bảo khoảng cách cách điện giữa các pha bằng các tấm chắn pha đi kèm.

3. Những lưu ý quan trọng khi lắp đặt

• • Kiểm tra nút Test: Đối với các dòng BHL, NVB, RPV, sau khi cấp nguồn cần nhấn nút “Test” (thường có màu vàng hoặc xanh). Nếu thiết bị nhảy ngay lập tức nghĩa là tính năng chống rò hoạt động bình thường.
  • Siết chặt tiếp điểm: Tiếp điểm lỏng là nguyên nhân hàng đầu gây phát nhiệt, làm chảy vỏ nhựa thiết bị và gây hỏa hoạn.
  • Môi trường lắp đặt: Với các dòng hiệu suất cao như RPC-H, đảm bảo tủ điện có thông gió tốt nếu vận hành ở công suất tối đa liên tục.

IV. Các sự cố thường gặp và cách xử lý khi sử dụng MCB Shihlin

STT	Sự cố thường gặp	Dòng sản phẩm bị ảnh hưởng	Nguyên nhân chính	Cách xử lý đề xuất
1	Nhảy ngay lập tức khi vừa đóng ON	Tất cả các dòng: BHA, BPH, BP, RPC, NV-BF…	Ngắn mạch (Chập điện): Dây pha chạm trung tính hoặc chạm nhau. Thiết bị tải bị hỏng nặng.	Không cố đóng lại. Ngắt toàn bộ tải, dùng đồng hồ đo thông mạch để tìm điểm chập trước khi cấp điện lại.
2	Nhảy sau một khoảng thời gian hoạt động	Các dòng MCB: BHA, BPH, BP, BHR	Quá tải: Tổng dòng điện vượt mức định mức (In). Lỏng đầu dây: Gây phát nhiệt tại tiếp điểm.	Kiểm tra công suất tải, giảm bớt thiết bị. Siết chặt lại vít đấu nối tại các cực của MCB.
3	Thiết bị nhảy không rõ lý do	Các dòng chống giật: BHL, BL, RPV, RPL, NVB, NV-BF	Dòng rò: Dây dẫn ẩm ướt, chuột cắn hoặc thiết bị rò điện ra vỏ. Đấu nối sai: Nhầm dây trung tính (N).	Tách từng nhánh tải để tìm thiết bị gây rò. Kiểm tra sơ đồ đấu nối dây N (phải đi qua thiết bị chống rò).
4	Nút Test không hoạt động	Dòng có chức năng chống rò: BHL, BL, RPV, NVB, NV-BF	Chưa có điện đầu vào hoặc mạch điện tử bên trong bị hỏng.	Kiểm tra nguồn cấp. Nếu có điện mà nút Test không nhảy, phải thay mới ngay để đảm bảo an toàn chống giật.
5	Cần gạt kẹt, không giữ được vị trí ON	Dòng công suất lớn/Khối: RPC, RPC-H, NV-BF	Thiết bị đang ở trạng thái Trip (nằm giữa). Hoặc hỏng cơ cấu cơ khí bên trong.	Gạt cần về vị trí OFF hẳn (Reset) để nghe tiếng “tạch”, sau đó mới gạt lên ON. Nếu vẫn không được thì cần thay mới.
6	MCB bị nóng bất thường khi vận hành	Tất cả các dòng	Tiếp điểm bị bẩn/oxy hóa hoặc tiết diện dây dẫn quá nhỏ so với tải.	Vệ sinh tiếp điểm, kiểm tra lại cỡ dây dẫn (mm²) có đáp ứng được dòng điện thực tế hay không.

Một số lưu ý kỹ thuật quan trọng:

• • Với dòng NV-BF: Đây là dòng bảo vệ công suất lớn, cần đặc biệt lưu ý việc bấm đầu cốt chắc chắn để tránh phát nhiệt gây nhảy nhầm.
  • Với dòng RPV, RPL: Thiết bị này không có chức năng bảo vệ quá tải, nên nếu nó nhảy thì thường chỉ do dòng rò hoặc đấu nối sai dây trung tính.
  • Định kỳ bảo trì: Nên nhấn nút Test trên các dòng BHL, BL mỗi tháng một lần để đảm bảo cơ cấu chống giật vẫn hoạt động nhạy bén.
