Máy bơm tăng áp biến tần: Nguyên lý và ứng dụng thực tế

Tìm hiểu chi tiết về máy bơm tăng áp biến tần, từ nguyên lý vận hành PID đến cách lựa chọn thông số kỹ thuật tối ưu giúp tiết kiệm điện và bảo vệ hệ thống bơm.

Giới thiệu

Trong các hệ thống cấp nước hiện đại, việc duy trì một áp suất ổn định tại mọi điểm xả là thách thức lớn đối với các kỹ sư cơ điện. Sự ra đời của máy bơm tăng áp biến tần đã tạo ra một cuộc cách mạng trong việc giải quyết vấn đề sụt áp và lãng phí điện năng. Khác với dòng bơm tăng áp cơ truyền thống hoạt động theo nguyên tắc đóng/ngắt (On/Off) gây sốc áp và tiêu tốn năng lượng, hệ thống sử dụng biến tần mang lại khả năng điều khiển linh hoạt và độ bền vượt trội cho thiết bị.

Máy bơm tăng áp biến tần là gì?

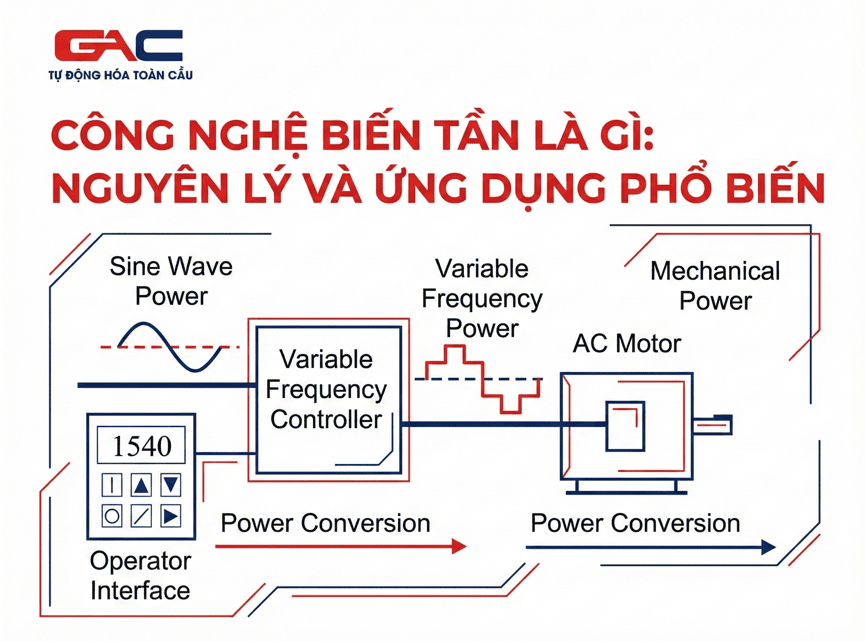

Máy bơm tăng áp biến tần là một hệ thống bơm nước thông minh, tích hợp giữa một máy bơm thông thường (thường là bơm ly tâm trục đứng hoặc trục ngang) và một bộ biến tần . Điểm khác biệt cốt lõi nằm ở bộ não điều khiển là biến tần, thiết bị này có khả năng thay đổi tần số dòng điện đặt vào động cơ, từ đó thay đổi tốc độ quay của cánh bơm.

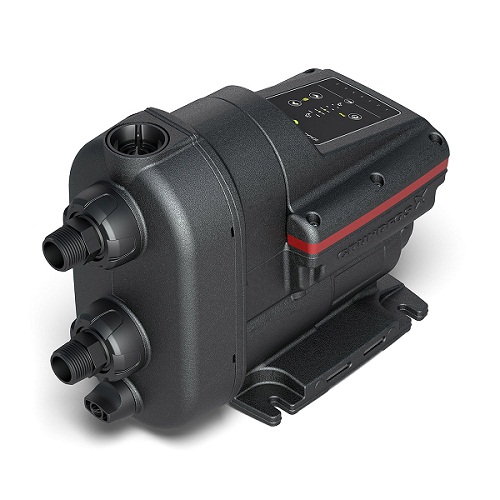

may-bom-tang-ap-bien-tan — Hình ảnh máy bơm tăng áp biến tần

Trong hệ thống này, biến tần không chỉ đơn thuần là bộ khởi động mà đóng vai trò là một bộ điều khiển trung tâm. Nó tiếp nhận tín hiệu từ cảm biến áp suất được lắp trên đường ống, phân tích sai lệch so với giá trị cài đặt và điều chỉnh công suất bơm một cách tức thời.

Khi nhu cầu sử dụng nước tăng lên, biến tần tăng tần số để bơm quay nhanh hơn; ngược lại, khi nhu cầu giảm, biến tần sẽ giảm tốc độ hoặc dừng hẳn nếu không có nhu cầu xả nước. Sự linh hoạt này giúp máy bơm tăng áp biến tần trở thành giải pháp số một cho các công trình đòi hỏi sự ổn định cao về áp suất.

Cấu tạo chi tiết của hệ thống bơm tăng áp biến tần

Để hiểu rõ tại sao hệ thống này lại vận hành hiệu quả, chúng ta cần bóc tách các thành phần cấu tạo chính. Một bộ máy bơm tăng áp biến tần tiêu chuẩn thường bao gồm 4 bộ phận không thể tách rời:

Máy bơm nước: Thường là các dòng bơm ly tâm đa tầng cánh có hiệu suất cao. Tùy vào quy mô hệ thống, có thể sử dụng bơm trục đứng (cho tòa nhà cao tầng) hoặc bơm trục ngang (cho dân dụng hoặc nhà máy thấp tầng).
Bộ biến tần: Đây là linh hồn của hệ thống. Biến tần dành cho máy bơm thường tích hợp sẵn các hàm thuật toán điều khiển bơm chuyên dụng như điều khiển PID, chế độ ngủ (Sleep mode), và các chức năng bảo vệ chống chạy khô, quá tải, thấp áp.
Cảm biến áp suất: Thiết bị này được lắp tại đầu ra của đường ống. Nó có nhiệm vụ đo giá trị áp suất thực tế và chuyển đổi thành tín hiệu điện (thường là 4-20mA hoặc 0-10V) để gửi về biến tần.
Bình tích áp: Mặc dù biến tần có thể điều chỉnh áp suất rất mịn, nhưng một bình tích áp nhỏ vẫn cần thiết để ổn định áp suất trong những khoảng thời gian ngắn khi bơm mới khởi động hoặc để bù đắp những rò rỉ nhỏ trong hệ thống, tránh việc bơm phải khởi động quá thường xuyên (nhấp nhả).

Nguyên lý vận hành và điều khiển PID chuyên sâu

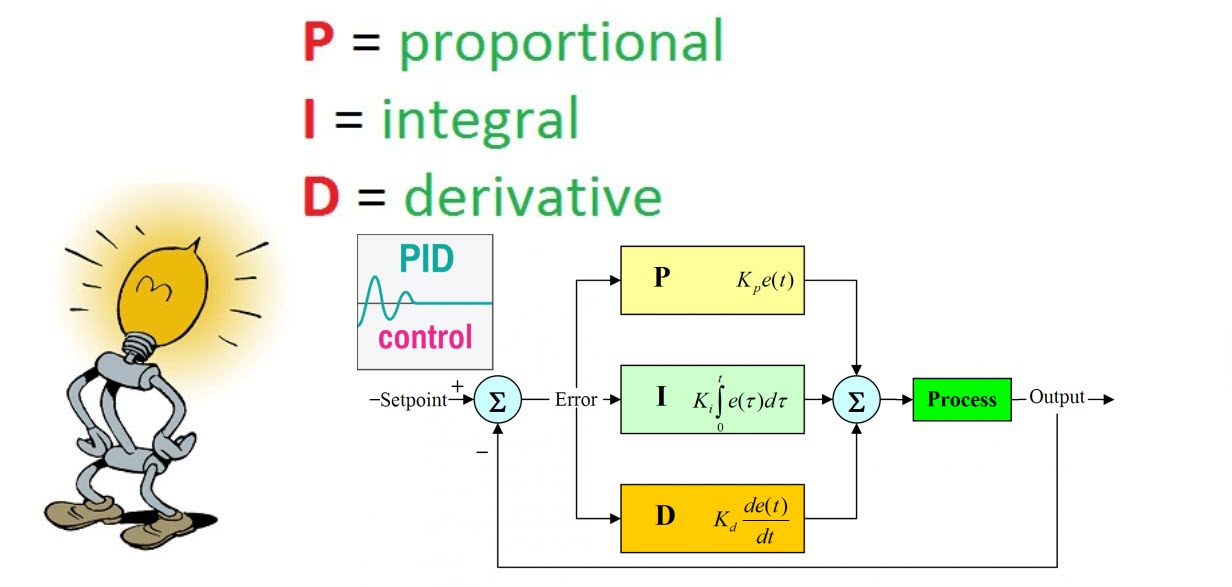

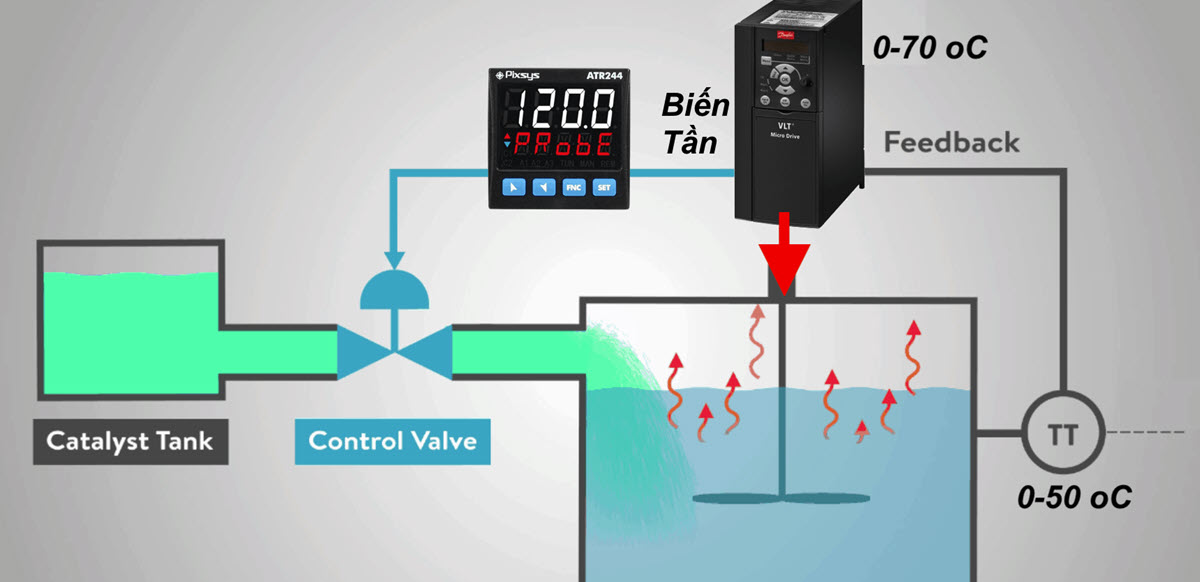

Nguyên lý làm việc của máy bơm tăng áp biến tần dựa trên thuật toán điều khiển vòng kín PID (Proportional – Integral – Derivative). Đây là điểm kỹ thuật cốt lõi mà các kỹ sư tự động hóa luôn chú trọng.

Khi hệ thống bắt đầu vận hành, người dùng sẽ cài đặt một giá trị áp suất mục tiêu trên màn hình biến tần, ví dụ là 4 Bar. Cảm biến áp suất sẽ liên tục gửi tín hiệu áp suất hiện tại trên đường ống về bộ điều khiển của biến tần.

Giai đoạn nhu cầu thấp: Nếu áp suất thực tế đang ở mức 4 Bar và người dùng chỉ mở một vòi nước nhỏ, áp suất sẽ giảm nhẹ. Biến tần nhận thấy sự sai lệch này và bắt đầu quay động cơ ở tần số thấp (ví dụ 25Hz – 30Hz) để bù đắp lượng nước thiếu hụt mà vẫn giữ áp suất đứng yên tại 4 Bar.
Giai đoạn nhu cầu cao: Khi nhiều vòi nước cùng mở, áp suất tụt nhanh. Thuật toán PID trong biến tần sẽ ngay lập tức tăng tần số lên tối đa (50Hz hoặc 60Hz) để đẩy lưu lượng lớn nhất có thể nhằm duy trì áp suất đã cài đặt.
Chế độ ngủ: Khi tất cả các vòi nước đóng lại, áp suất đạt mức cài đặt và lưu lượng bằng 0, biến tần sẽ tự động giảm tần số xuống mức tối thiểu và sau đó chuyển sang chế độ “ngủ” để tiết kiệm điện và bảo vệ phớt bơm.

Nhờ việc thay đổi tốc độ động cơ theo hàm bậc ba giữa công suất và tốc độ quay (P ≈ n^3), chỉ cần giảm một chút tốc độ quay, lượng điện năng tiêu thụ đã giảm đi đáng kể. Đây chính là lý do tại sao biến tần máy bơm lại có khả năng tiết kiệm điện từ 20-50% so với phương pháp chạy trực tiếp.

Các thông số kỹ thuật then chốt khi lựa chọn

Khi thiết kế hoặc mua sắm hệ thống bơm tăng áp biến tần, bạn không thể bỏ qua các thông số kỹ thuật sau để đảm bảo hệ thống vận hành bền bỉ:

Công suất (kW/HP): Phải phù hợp với nhu cầu lưu lượng và cột áp của hệ thống. Việc chọn dư công suất sẽ gây lãng phí chi phí đầu tư, trong khi thiếu công suất sẽ khiến biến tần luôn chạy ở 50Hz mà không đạt áp suất yêu cầu.
Cột áp (m): Độ cao tối đa mà bơm có thể đẩy nước lên. Đối với máy bơm tăng áp biến tần, cột áp cần tính toán kỹ để bao gồm cả tổn thất áp suất dọc đường ống và áp suất dư tại vòi xả.
Lưu lượng (m^3/h): Tổng lượng nước cần thiết tại thời điểm sử dụng cao điểm nhất.
Dải điện áp đầu vào: Thông thường là 1 pha 220V (cho dân dụng) hoặc 3 pha 380V (cho công nghiệp). Một số dòng biến tần hiện đại có khả năng vào 1 pha 220V ra 3 pha 220V để sử dụng cho động cơ 3 pha trong các khu vực không có điện lưới 380V.
Cấp bảo vệ (IP): Do máy bơm thường đặt ở môi trường ẩm ướt hoặc ngoài trời, nên chọn biến tần và motor có chỉ số IP54 hoặc IP55 trở lên.

Ưu điểm vượt trội của máy bơm tăng áp biến tần

So với các dòng bơm tăng áp sử dụng rơ-le cơ hay bình tích áp lớn truyền thống, máy bơm tăng áp biến tần sở hữu những ưu điểm mà các giải pháp cũ không thể có được:

1. Áp suất nước cực kỳ ổn định

Hệ thống loại bỏ hoàn toàn hiện tượng nước chảy lúc mạnh lúc yếu khi có người khác mở vòi. Áp suất tại mọi điểm xả luôn được giữ hằng số, mang lại trải nghiệm tiện nghi tuyệt đối cho người dùng, đặc biệt là trong các hệ thống nước nóng trung tâm sử dụng năng lượng mặt trời hoặc lò hơi.

2. Tiết kiệm điện năng tối ưu

Như đã phân tích ở phần nguyên lý, việc không phải luôn chạy hết công suất giúp giảm thiểu hao phí năng lượng. Biến tần chỉ cung cấp đúng lượng điện năng cần thiết để duy trì áp suất, không hơn không kém.

3. Chức năng khởi động mềm

Biến tần giúp động cơ khởi động từ 0Hz đến tần số làm việc. Điều này loại bỏ hoàn toàn dòng khởi động cao (thường gấp 5-7 lần dòng định mức), bảo vệ hệ thống điện và tránh hiện tượng “búa nước” gây vỡ ống hoặc hỏng van.

4. Tăng tuổi thọ cơ khí

Việc động cơ không phải đóng/ngắt liên tục giúp giảm mài mòn cho vòng bi, phớt bơm và cánh bơm. Các tính năng bảo vệ tích hợp như chống mất pha, quá dòng, chống chạy khô (khi mất nước cấp) giúp loại bỏ các rủi ro gây cháy động cơ.

Ứng dụng thực tế trong công nghiệp và dân dụng

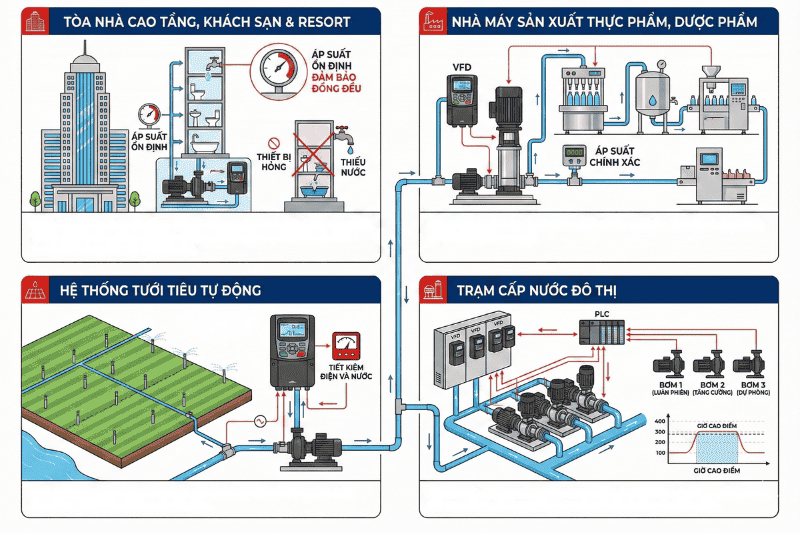

Sự đa dạng về công suất giúp máy bơm tăng áp biến tần hiện diện trong nhiều lĩnh vực khác nhau:

Tòa nhà cao tầng, khách sạn và resort: Đảm bảo áp suất nước đồng đều từ tầng thấp nhất đến tầng cao nhất. Tránh tình trạng tầng dưới áp quá mạnh gây hỏng thiết bị vệ sinh trong khi tầng trên lại thiếu nước.
Nhà máy sản xuất thực phẩm, dược phẩm: Cung cấp nước rửa, nước pha chế với áp suất ổn định theo quy trình kỹ thuật nghiêm ngặt.
Hệ thống tưới tiêu tự động: Biến tần giúp điều chỉnh lượng nước phù hợp với số lượng béc tưới đang mở, giúp tiết kiệm nước và điện.
Trạm cấp nước đô thị: Điều khiển các cụm bơm lớn hoạt động luân phiên và tăng cường theo giờ cao điểm để duy trì áp lực mạng lưới đường ống ổn định.

Hướng dẫn lắp đặt và cài đặt biến tần cho máy bơm

Lắp đặt một hệ thống biến tần máy bơm đòi hỏi sự chính xác về kỹ thuật điện và thủy lực. Dưới đây là các bước cơ bản:

Bước 1: Lắp đặt phần cơ khí

Lắp bơm vào vị trí bằng phẳng, kết nối đường ống vào và ra. Lưu ý lắp van một chiều ở đầu vào và cảm biến áp suất ở đường ống đầu ra (sau bình tích áp).

Bước 2: Đấu nối điện

Đấu nguồn điện vào các chân L1, L2, L3 (hoặc L, N) của biến tần.
Đấu đầu ra biến tần U, V, W vào động cơ bơm.
Đấu tín hiệu từ cảm biến áp suất vào chân Analog Input của biến tần (ví dụ chân AI1 và GND).

Bước 3: Cài đặt thông số

Các thông số cơ bản cần cài đặt thường bao gồm:

Thông số động cơ: Công suất, dòng điện định mức, tần số.
Nguồn tín hiệu phản hồi: Chọn 4-20mA hoặc 0-10V tùy loại cảm biến.
Giá trị áp suất cài đặt: Thường cài qua màn hình hoặc biến trở.
Thông số PID: Cân chỉnh các hệ số P, I, D để bơm đáp ứng nhanh nhưng không bị dao động quá mức.
Chế độ Sleep/Wake-up: Cài đặt tần số ngủ (ví dụ dưới 25Hz trong 10 giây thì dừng bơm) và áp suất thức dậy (ví dụ giảm xuống 80% áp suất cài đặt thì bơm chạy lại).

Những lỗi thường gặp và cách khắc phục

Dù là thiết bị cao cấp, hệ thống cũng có thể gặp trục trặc nếu không được bảo trì đúng cách:

Bơm không chạy dù có nhu cầu nước: Kiểm tra lỗi trên màn hình biến tần (OC – quá dòng, OV – quá áp). Có thể do kẹt cánh bơm hoặc nguồn điện không ổn định.
Áp suất không ổn định, bơm chạy giật cục: Thường do cài đặt thông số PID chưa chuẩn hoặc bình tích áp bị hỏng màng (mất hơi).
Biến tần báo lỗi “Dry Run” (Chạy khô): Kiểm tra nguồn nước cấp đầu vào. Nếu nước vẫn có mà báo lỗi, có thể cảm biến dòng chảy hoặc ngưỡng dòng điện bảo vệ đang cài đặt quá cao.

Kết luận

Việc đầu tư một hệ thống máy bơm tăng áp biến tần là sự đầu tư dài hạn cho tính bền vững và hiệu quả kinh tế. Với khả năng kiểm soát áp suất chính xác và tiết kiệm điện năng vượt trội, đây chính là giải pháp tối ưu cho mọi hệ thống cấp nước hiện đại.

Nếu bạn đang tìm kiếm giải pháp tự động hóa cho hệ thống máy bơm hoặc cần hỗ trợ kỹ thuật chuyên sâu về các dòng biến tần, PLC, đừng ngần ngại liên hệ với chúng tôi để được tư vấn chính xác nhất.
