Giới thiệu

Trong hệ thống truyền động chính xác sử dụng động cơ servo, hộp số hành tinh đóng vai trò giúp tăng cường moment xoắn và giảm tốc độ vòng quay theo tỷ lệ mong muốn. Tuy nhiên, một trong những sự cố khiến các kỹ sư đau đầu nhất chính là hiện tượng trượt khớp nối tại vị trí kết nối giữa trục động cơ và lỗ đầu vào của hộp số.

Lỗi trượt khớp nối khi lắp hộp số hành tinh không chỉ làm sai lệch vị trí vận hành mà còn có thể gây hư hỏng cơ khí nghiêm trọng nếu không được xử lý kịp thời. Bài viết này sẽ đi sâu vào phân tích nguyên nhân gốc rễ và cung cấp quy trình xử lý chuẩn xác nhất.

Cấu tạo và vai trò của khớp nối trong hộp số hành tinh

Để hiểu rõ tại sao lỗi trượt xảy ra, trước hết chúng ta cần nắm vững cấu tạo của bộ phận kết nối. Khác với các loại hộp số giảm tốc thông thường dùng then, hộp số hành tinh dùng cho servo thường sử dụng cơ chế kẹp hoặc vòng đệm khóa trục.

Cơ chế này hoạt động dựa trên ma sát bề mặt. Khi bạn siết bu lông khóa trên vòng kẹp, lực ép sẽ làm biến dạng đàn hồi vòng kẹp, bó chặt lấy trục động cơ servo. Ưu điểm của phương pháp này là loại bỏ hoàn toàn độ rơ (backlash) phát sinh do rãnh then, giúp hệ thống đảo chiều liên tục ở tốc độ cao mà không bị va đập cơ khí. Tuy nhiên, chính vì dựa trên ma sát, nên mọi yếu tố làm giảm hệ số ma sát hoặc giảm lực ép đều dẫn đến hiện tượng trượt.

Trong các ứng dụng đòi hỏi độ chính xác cực cao như cánh tay robot, máy cắt laser hay máy CNC, khớp nối đóng vai trò truyền tải toàn bộ moment xoắn từ động cơ sang các tầng bánh răng hành tinh. Nếu khớp nối này bị trượt dù chỉ 1 độ, sai số ở đầu ra qua tỷ số truyền sẽ bị nhân lên, dẫn đến sản phẩm lỗi và hệ thống báo lỗi quá tải hoặc lỗi sai lệch vị trí.

Tại sao xảy ra lỗi trượt khớp nối khi lắp hộp số hành tinh?

Có rất nhiều nguyên nhân dẫn đến tình trạng này, từ khâu lựa chọn thiết bị cho đến kỹ thuật lắp đặt của người thợ. Việc xác định đúng nguyên nhân là bước quan trọng nhất để có phương án xử lý dứt điểm.

Kích thước trục động cơ và lỗ trục hộp số không khớp

Đây là nguyên nhân phổ biến nhất trong các hệ thống lắp mới. Động cơ servo từ các hãng khác nhau (Yaskawa, Mitsubishi, Delta, Panasonic…) có tiêu chuẩn đường kính trục (shaft diameter) rất đa dạng như 14mm, 19mm, 22mm, 24mm… Nếu lỗ đầu vào của hộp số lớn hơn trục động cơ chỉ khoảng 0.05mm – 0.1mm, việc siết ốc vẫn có thể tạo cảm giác “chắc chắn” ban đầu, nhưng khi chịu tải lớn hoặc gia tốc nhanh, lực ma sát không đủ lớn để thắng được moment quán tính, gây ra hiện tượng trượt.

Nhiều trường hợp thợ kỹ thuật sử dụng các miếng chêm tự chế bằng đồng hoặc thép mỏng để bù đắp khoảng trống. Đây là một sai lầm kỹ thuật nghiêm trọng vì các miếng chêm không đảm bảo độ đồng tâm, dễ bị biến dạng hoặc rơi ra trong quá trình rung động, dẫn đến trượt khớp nối.

Lực siết bu lông không đạt tiêu chuẩn kỹ thuật

Mỗi loại hộp số hành tinh đều có quy định về lực siết cho bu lông khóa trục đầu vào. Nếu người lắp đặt chỉ siết bằng tay dựa trên cảm giác, rất có thể lực siết chưa đủ để vòng kẹp ôm khít trục động cơ. Ngược lại, nếu siết quá tay vượt ngưỡng bền của bu lông, bu lông có thể bị giãn hoặc đứt ngầm, làm mất khả năng duy trì lực ép ổn định.

Lỗi trượt khớp nối khi lắp hộp số hành tinh thường xảy ra sau khoảng 1-2 tuần vận hành nếu lực siết ban đầu không đủ. Dưới tác động của nhiệt độ và rung động cơ khí, các phân tử kim loại có xu hướng “nhả” bớt ứng suất, làm giảm lực kẹp ma sát.

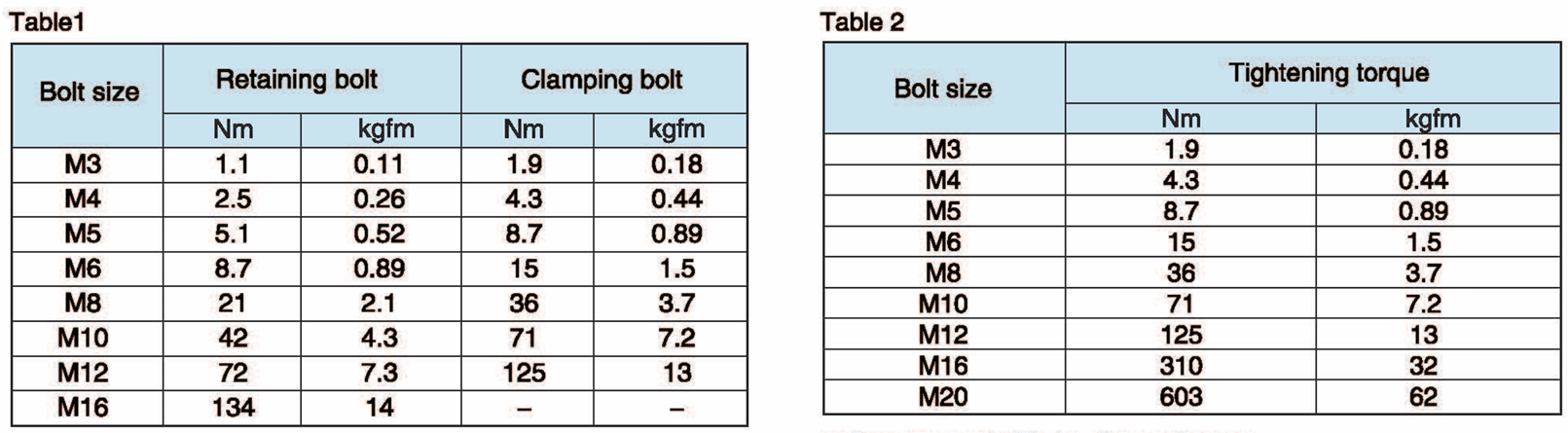

loi-truot-khop-noi — Bảng lực siết theo kích thước bu lông

Bề mặt tiếp xúc bị dính dầu mỡ hoặc tạp chất

Nguyên lý kẹp của hộp số hành tinh dựa trên ma sát khô. Trong quá trình lắp đặt, nếu tay người thợ dính dầu máy hoặc nếu trục động cơ không được vệ sinh sạch lớp dầu chống gỉ, hệ số ma sát sẽ bị giảm đi đáng kể. Lớp dầu này đóng vai trò như một chất bôi trơn, khiến vòng kẹp trượt đi dễ dàng trên trục động cơ ngay cả khi đã được siết chặt.

Ngoài ra, các tạp chất như mạt sắt, bụi công nghiệp rơi vào khe hở giữa trục và lỗ cũng tạo ra các điểm tì giả, ngăn cản sự tiếp xúc hoàn toàn trên toàn bộ diện tích bề mặt, từ đó làm giảm khả năng chịu tải của khớp nối.

Dấu hiệu nhận biết lỗi trượt khớp nối trong quá trình vận hành

Làm thế nào để phát hiện sớm lỗi này trước khi nó gây ra hỏng hóc lớn? Dưới đây là các dấu hiệu điển hình:

Sai số vị trí tích lũy: Bạn nhận thấy máy CNC cắt hình tròn không tròn, hoặc robot di chuyển đến điểm đích bị lệch vài mm và sai số này tăng dần theo thời gian.
Tiếng ồn bất thường: Khi động cơ bắt đầu tăng tốc hoặc phanh gấp, có tiếng “kít” hoặc tiếng va đập kim loại nhỏ phát ra từ khu vực hộp số.
Động cơ nóng bất thường: Do trượt khớp nối, encoder trên motor báo về vị trí chưa tới, driver tiếp tục bơm dòng điện lớn để cố gắng đạt tới vị trí đích, dẫn đến động cơ hoạt động ở ngưỡng quá tải.
Vết xước trên trục: Khi tháo hộp số ra khỏi động cơ, bạn thấy các vết cày xước tròn xung quanh trục động cơ hoặc bên trong lỗ hộp số. Đây là minh chứng rõ ràng nhất cho việc hai bề mặt đã trượt lên nhau.

Hướng dẫn quy trình xử lý lỗi trượt khớp nối chi tiết

Khi đã xác định được hệ thống đang gặp lỗi trượt khớp nối khi lắp hộp số hành tinh, bạn cần thực hiện các bước xử lý sau đây để khắc phục triệt để:

Bước 1: Tháo rời và kiểm tra hư hại

Ngắt nguồn điện, tháo động cơ servo ra khỏi hộp số. Kiểm tra kỹ bề mặt trục động cơ và lỗ đầu vào. Nếu vết xước quá sâu (vượt quá 0.1mm), bạn có thể cần phải xử lý lại bề mặt bằng cách mài bóng hoặc trong trường hợp xấu nhất là thay thế trục/hộp số mới.

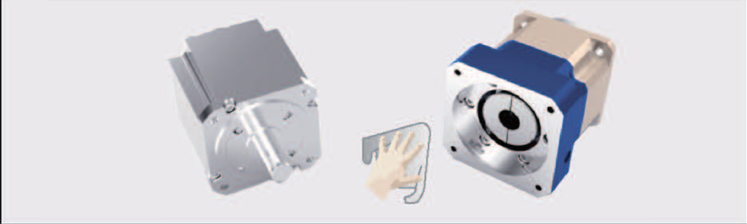

Bước 2: Vệ sinh bề mặt tuyệt đối

Sử dụng dung dịch tẩy rửa chuyên dụng (như dung dịch vệ sinh thắng đĩa hoặc cồn công nghiệp) để loại bỏ hoàn toàn dầu mỡ trên trục động cơ và bên trong vòng kẹp của hộp số. Đảm bảo cả hai bề mặt hoàn toàn khô ráo và sạch sẽ. Đây là bước quan trọng nhất để tăng hệ số ma sát.

Bước 3: Kiểm tra độ tương thích

Nếu đường kính trục động cơ nhỏ hơn lỗ hộp số, hãy đảm bảo bạn sử dụng bushing (vòng đệm chuyển đổi) chính hãng đi kèm của nhà sản xuất. Tuyệt đối không dùng các miếng chêm tự chế. Bushing chính hãng thường có một rãnh xẻ dọc để truyền lực ép đồng đều từ vòng kẹp bên ngoài vào trục bên trong.

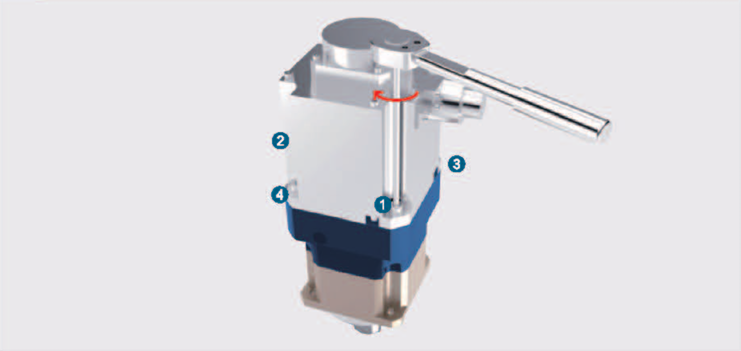

Bước 4: Lắp đặt đúng tư thế

Đặt hộp số theo hướng thẳng đứng (nếu có thể) để trọng lượng của nó không làm lệch trục trong quá trình lắp. Đẩy động cơ vào hộp số một cách nhẹ nhàng, đảm bảo trục đi vào hết chiều sâu quy định.

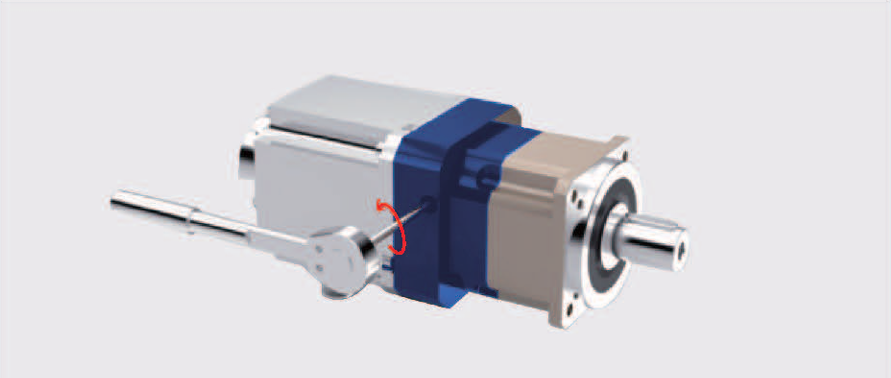

Bước 5: Siết bu lông bằng cờ lê lực

Đây là bước kỹ thuật then chốt. Tra cứu bảng thông số của nhà sản xuất để biết lực siết yêu cầu (ví dụ: 10Nm, 15Nm…).

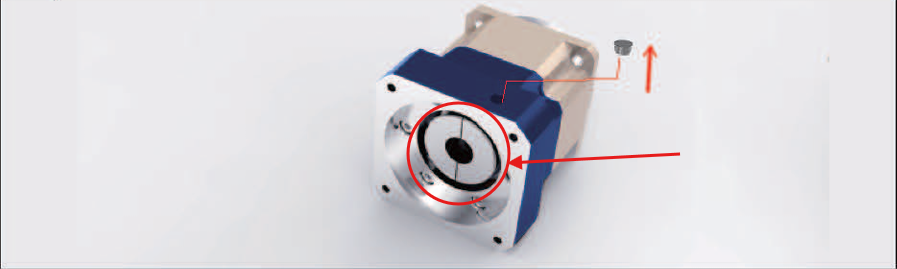

Xoay trục để bu lông kẹp nằm đúng vị trí lỗ thao tác trên vỏ hộp số.
Sử dụng cờ lê lực để siết từ từ. Không siết chặt ngay lập tức mà nên chia làm 2-3 giai đoạn (ví dụ: siết 50% lực, sau đó mới siết đến 100% lực quy định).

Những lưu ý quan trọng để tránh lỗi trượt khớp nối khi lắp hộp số hành tinh

Phòng bệnh hơn chữa bệnh. Để đảm bảo hệ thống vận hành ổn định trong nhiều năm, các kỹ sư cần lưu ý:

Chọn đúng mã sản phẩm: Khi mua hộp số hành tinh, hãy cung cấp chính xác mã động cơ (Part number) hoặc bản vẽ chi tiết trục động cơ cho nhà cung cấp. Tại Tự Động Hóa Toàn Cầu, chúng tôi luôn yêu cầu khách hàng gửi kích thước trục trước khi tư vấn để đảm bảo sự khớp nối hoàn hảo.
Không tự ý bôi mỡ vào khớp nối: Nhiều người có thói quen bôi mỡ để dễ lắp hơn, nhưng điều này cực kỳ nguy hại đối với khớp nối kiểu kẹp.
Kiểm tra định kỳ: Đối với các máy hoạt động với cường độ cao (24/7), nên có lịch kiểm tra lực siết bu lông khớp nối định kỳ mỗi 6 tháng một lần.
Sử dụng hộp số chất lượng: Các loại hộp số rẻ tiền thường có vòng kẹp làm bằng vật liệu kém chất lượng, dễ bị biến dạng vĩnh viễn sau một lần siết, dẫn đến mất lực kẹp sau thời gian ngắn sử dụng.

Tại sao nên chọn mua hộp số hành tinh tại Tự Động Hóa Toàn Cầu?

Việc lựa chọn một đơn vị cung cấp uy tín không chỉ giúp bạn có được sản phẩm chất lượng mà còn nhận được sự hỗ trợ kỹ thuật chuyên sâu để tránh các lỗi như lỗi trượt khớp nối khi lắp hộp số hành tinh.

Tự Động Hóa Toàn Cầu tự hào là đơn vị hàng đầu trong lĩnh vực cung cấp thiết bị tự động hóa với hơn 10 năm kinh nghiệm. Khi mua hộp số giảm tốc servo GAC tại hệ thống của chúng tôi, quý khách hàng sẽ nhận được:

Tư vấn kỹ thuật tận tâm: Đội ngũ kỹ sư giàu kinh nghiệm sẽ giúp bạn tính toán moment xoắn, kiểm tra tính tương thích giữa động cơ và hộp số để đảm bảo không xảy ra hiện tượng trượt hay quá tải.
Sản phẩm chính hãng: Chúng tôi cung cấp đa dạng các dòng hộp số hành tinh từ các thương hiệu uy tín, đảm bảo độ rơ thấp, hiệu suất truyền động trên 95%.
Hỗ trợ lắp đặt: Cung cấp tài liệu hướng dẫn và video clip kỹ thuật chi tiết về cách lắp đặt chuẩn xác, tránh các sai lầm phổ biến.
Kho hàng sẵn có: Đầy đủ các size cho động cơ servo từ 100W đến 7.5kW với các tỷ số truyền phổ biến như 1:3, 1:5, 1:10, 1:20…

Lỗi trượt khớp nối khi lắp hộp số hành tinh tuy là một lỗi nhỏ trong khâu lắp đặt nhưng lại gây ra hậu quả lớn cho toàn bộ dây chuyền sản xuất. Hy vọng qua bài viết này, bạn đã trang bị cho mình đủ kiến thức để xử lý và phòng tránh sự cố này một cách hiệu quả nhất.

Kết luận

Việc nắm vững kỹ thuật lắp đặt và hiểu rõ nguyên lý hoạt động của khớp nối kẹp trong hộp số hành tinh là chìa khóa để duy trì độ chính xác cho hệ thống servo. Đừng để những sai sót nhỏ như thiếu lực siết hay vệ sinh kém làm ảnh hưởng đến hiệu suất của toàn bộ máy móc.
