Hướng dẫn download upload HMI WEINTEK qua USB

Hướng dẫn chi tiết download upload HMI WEINTEK qua USB đầy đủ từ A-Z, kèm lưu ý thực tế, giúp kỹ sư triển khai nhanh, an toàn và hạn chế lỗi.

Danh mục dự án

I. Tổng quan về download upload HMI WEINTEK qua USB

1. Download và upload là gì trong HMI WEINTEK

Trong quá trình vận hành và bảo trì hệ thống tự động hóa, việc quản lý dữ liệu trên HMI WEINTEK đóng vai trò cực kỳ quan trọng.

Download là thao tác nạp chương trình từ thiết bị lưu trữ (USB hoặc thẻ SD) vào HMI để thiết bị có thể vận hành theo đúng logic điều khiển đã thiết kế. Đây là bước bắt buộc khi triển khai hệ thống mới hoặc cập nhật chương trình.

Hướng Dẫn] Download-Upload Màn Hình HMI WEINTEK qua USB - HMI Việt Nam — Giao diện màn hình HMI Weintek

Ngược lại, upload là quá trình trích xuất chương trình từ HMI ra thiết bị lưu trữ. Thao tác này thường được sử dụng khi cần backup, sửa lỗi, hoặc kiểm tra chương trình đang chạy trong hệ thống thực tế.

Hiểu đúng bản chất của hai thao tác này giúp kỹ sư tránh nhầm lẫn, đặc biệt trong các dự án có nhiều phiên bản chương trình khác nhau.

2. Khi nào cần sử dụng USB để truyền dữ liệu

Trong thực tế triển khai, không phải lúc nào bạn cũng có thể sử dụng cáp USB hoặc Ethernet để kết nối trực tiếp giữa máy tính và HMI.

Một số trường hợp phổ biến cần dùng USB:

Hệ thống đặt tại nhà máy, khu vực khó tiếp cận
Không được phép kết nối laptop vì quy định bảo mật
Cần triển khai nhanh nhiều HMI cùng lúc
Môi trường nhiễu cao gây lỗi truyền dữ liệu trực tiếp

Trong những tình huống này, USB hoặc thẻ SD là giải pháp tối ưu, đảm bảo tính linh hoạt và an toàn.

3. Lợi ích của phương pháp USB

So với phương pháp kết nối trực tiếp, việc sử dụng USB mang lại nhiều lợi ích đáng kể:

Giảm phụ thuộc vào thiết bị trung gian (laptop, dây cáp)
Tăng tốc độ triển khai tại hiện trường
Dễ dàng sao chép và nhân bản chương trình
Hạn chế lỗi do kết nối không ổn định

Đặc biệt, trong các dự án lớn, kỹ sư thường build sẵn nhiều USB để cài đặt đồng loạt, giúp tiết kiệm đáng kể thời gian.

II. Chuẩn bị trước khi download upload HMI WEINTEK

1. Phần mềm cần thiết

Phần mềm EasyBuilder là công cụ chính để làm việc với HMI WEINTEK. Tùy theo dòng HMI, bạn cần sử dụng đúng phiên bản:

EasyBuilder Pro (EBPro): dùng cho dòng HMI hiện đại
EasyBuilder 8000 (EB8000): dùng cho dòng HMI cũ

Weintek HMI Initial Setup Instructions - EasyBuilder Pro EBPro — Phần mềm EasyBuilder Pro (EBPro)

Ngoài ra, nên cập nhật phiên bản mới nhất để đảm bảo khả năng tương thích và tránh lỗi khi decompile.

2. Thiết bị cần chuẩn bị

Để quá trình download upload HMI WEINTEK diễn ra thuận lợi, bạn cần chuẩn bị đầy đủ:

USB hoặc thẻ SD (khuyến nghị dung lượng từ 4GB trở lên)
Màn hình HMI WEINTEK đang hoạt động
Máy tính để build và xử lý file
File dự án HMI (định dạng .emtp hoặc .mtp)

Lưu ý: USB nên được format định dạng FAT32 để đảm bảo HMI nhận diện tốt.

3. Kiểm tra tương thích

Đây là bước quan trọng giúp tránh lỗi trong quá trình thao tác:

Kiểm tra phiên bản firmware của HMI
Đảm bảo phần mềm EasyBuilder tương thích
Xác nhận project không bị khóa upload/download
Kiểm tra cấu trúc file sau khi build

Việc bỏ qua bước này có thể khiến bạn không upload được hoặc không decompile được project.

III. Hướng dẫn download từ USB vào HMI WEINTEK

1. Quy trình thực hiện

Bước 1: Cắm USB hoặc thẻ SD vào máy tính

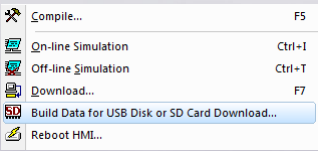

Bước 2: Khởi chạy phần mềm EasyBuilder → chọn
[Tools] → [Build Data for USB Disk or SD Card Download]

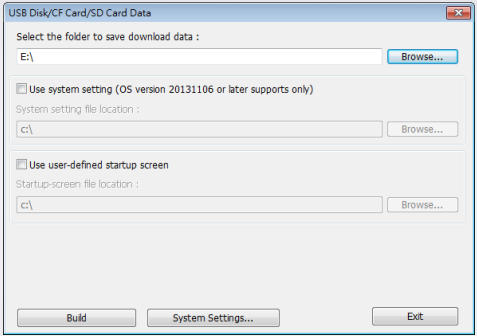

Bước 3: Chọn thư mục lưu trữ trên USB → nhấn Build

Bước 4: Khi hiển thị thông báo “creating successful!” là hoàn tất

Bước 5: Rút USB và cắm vào HMI → cửa sổ chức năng tự động hiển thị

Bước 6: Nhấn Download → nhập mật khẩu → OK

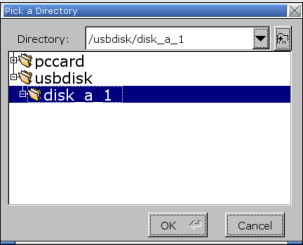

Bước 7: Chọn đúng thư mục chứa project (ví dụ: disk_a_1 → emt3000)

Bước 8: HMI hiển thị “Download Project Files…”

Bước 9: Sau khi hoàn tất, HMI tự động khởi chạy chương trình

2. Phân tích quy trình download

Thực chất, khi bạn nhấn Build, phần mềm sẽ tạo ra cấu trúc file đặc biệt để HMI có thể nhận diện.

Nếu bạn copy file thủ công mà không qua bước build, HMI sẽ không đọc được project.

Ngoài ra, việc chọn đúng thư mục là cực kỳ quan trọng, vì HMI chỉ quét theo cấu trúc chuẩn đã được tạo ra.

3. Lưu ý khi download

Không đổi tên thư mục sau khi build
Không xóa file hệ thống trong USB
Kiểm tra kỹ dung lượng USB
Không rút USB khi đang download

👉 Những lỗi nhỏ này có thể khiến quá trình tải thất bại.

IV. Hướng dẫn upload từ HMI WEINTEK ra USB

1. Quy trình thực hiện

Bước 1: Cắm USB hoặc thẻ SD vào HMI, màn hình dưới đây sẽ hiện ra

Bước 2: Nhấn Upload → nhập mật khẩu → OK

Bước 3: Chọn thư mục lưu trên USB

Bước 4: Cắm USB vào máy tính

Bước 5: Truy cập thư mục project → đổi tên file:
mt8000 → mt8000.exob (hoặc .xob nếu dùng EB8000)

Bước 6: Mở EasyBuilder → chọn
[Tools] → [Decompile]

Bước 7: Chọn file vừa đổi → nhấn Decompile

Bước 8: Mở file .emtp / .mtp để chỉnh sửa

2. Phân tích quá trình upload

Khi upload, HMI không xuất trực tiếp file project hoàn chỉnh mà chỉ xuất file dạng mã hóa.

Do đó, bạn cần sử dụng chức năng Decompile để chuyển đổi về dạng có thể chỉnh sửa.

Tuy nhiên, quá trình này không phải lúc nào cũng thành công 100%.

3. Lưu ý khi upload

Project có thể bị mất một số thành phần khi decompile
Không thể decompile nếu bị khóa bảo mật
Nên dùng đúng phiên bản phần mềm

👉 Đây là hạn chế chung của tất cả HMI, không riêng WEINTEK.

V. Các lỗi thường gặp khi download upload HMI WEINTEK và cách khắc phục

1. Không nhận USB hoặc thẻ SD

Nguyên nhân:

USB lỗi hoặc kém chất lượng
Định dạng không phù hợp

Cách khắc phục:

Format lại USB (FAT32)
Thử USB khác

2. Lỗi sai thư mục project

Nguyên nhân:

Chọn sai đường dẫn

Cách khắc phục:

Kiểm tra lại cấu trúc thư mục sau khi build

3. Không decompile được file

Nguyên nhân:

Sai phiên bản phần mềm
Project bị khóa

Cách khắc phục:

Dùng đúng EasyBuilder
Liên hệ nhà cung cấp

VI. Kinh nghiệm thực tế khi tiến hành download upload HMI WEINTEK

1. Luôn backup project trước khi chỉnh sửa

Đây là nguyên tắc quan trọng giúp tránh mất dữ liệu khi xảy ra lỗi ngoài ý muốn.

2. Quản lý version project rõ ràng

Nên đặt tên file theo phiên bản như:

project_v1
project_v2_fix
project_final

Giúp dễ dàng kiểm soát và rollback khi cần.

3. Sử dụng USB chất lượng tốt

Trong môi trường công nghiệp, USB kém chất lượng rất dễ gây lỗi:

Không nhận thiết bị
Lỗi file
Treo HMI khi download

4. Kiểm tra trước khi triển khai hàng loạt

Luôn test trên 1 HMI trước khi triển khai nhiều thiết bị để tránh lỗi diện rộng.

VII. Kết luận

Download-upload HMI WEINTEK qua USB là phương pháp đơn giản nhưng cực kỳ hiệu quả trong thực tế triển khai hệ thống, đặc biệt trong các môi trường công nghiệp yêu cầu tính linh hoạt và ổn định cao.

Khi nắm vững quy trình và các lưu ý quan trọng, bạn không chỉ rút ngắn thời gian cài đặt mà còn hạn chế tối đa các lỗi phát sinh trong quá trình vận hành. Điều này giúp hệ thống hoạt động trơn tru ngay từ đầu, đồng thời giảm thiểu rủi ro khi bảo trì hoặc nâng cấp về sau. Đây là kỹ năng cơ bản nhưng đóng vai trò rất quan trọng đối với bất kỳ kỹ sư tự động hóa nào.
