Phân biệt hộp số hành tinh và hộp số bánh răng trụ

So sánh hộp số hành tinh và hộp số bánh răng trụ dựa trên cấu tạo, nguyên lý, hiệu suất, tải trọng, độ chính xác và ứng dụng để lựa chọn đúng cho công nghiệp hiện đại.

1. Giới thiệu

Hộp số hành tinh là một trong những chủng loại truyền động đang được sử dụng rộng rãi trong robot, servo, cơ cấu chính xác và thiết bị công nghiệp hiện đại. Tuy nhiên, hộp số bánh răng trụ vẫn giữ vai trò quan trọng trong các hệ thống băng tải, máy nghiền và truyền động tải nặng. Việc phân biệt đúng hộp số hành tinh và hộp số bánh răng trụ giúp kỹ sư cơ khí, tự động hóa và bảo trì lựa chọn được thiết bị phù hợp với yêu cầu mô-men, độ chính xác, độ bền và chi phí. Bài viết dưới đây trình bày chi tiết sự khác biệt theo cấu tạo, nguyên lý vận hành, hiệu suất, độ chính xác và ứng dụng thực tế, giúp bạn có cái nhìn rõ ràng và toàn diện để đưa ra quyết định kỹ thuật đúng đắn.

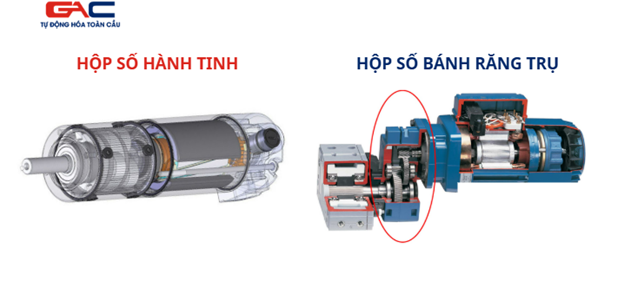

2. So sánh về cấu tạo

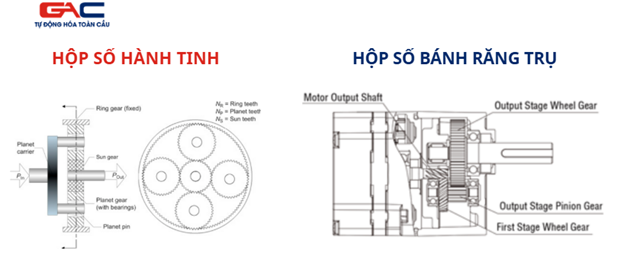

2.1. Cấu trúc bánh răng

Về bản chất, hộp số hành tinh sử dụng bộ bánh răng gồm sun gear, nhiều bánh răng hành tinh (planet gears), carrier và ring gear. Sự kết hợp này tạo thành một bộ truyền đồng tâm giúp chia tải và tạo tỷ số truyền lớn chỉ trong một tầng. Trong khi đó, hộp số bánh răng trụ chỉ sử dụng các cặp bánh răng trụ hoặc răng nghiêng ăn khớp trực tiếp để tạo ra chuyển động giảm tốc. Cấu trúc của hộp số bánh răng trụ đơn giản hơn nhiều, ít chi tiết và không yêu cầu phân bố đồng tâm phức tạp. Điều này khiến việc gia công và lắp ráp dễ dàng hơn nhưng hạn chế khả năng tạo tỷ số truyền lớn trong không gian nhỏ.

2.2. Mật độ linh kiện

Hộp số hành tinh có mật độ linh kiện cao hơn vì nhiều bánh răng làm việc đồng thời. Các bánh răng hành tinh vừa quay quanh trục của chính chúng, vừa chuyển động quanh sun gear, đòi hỏi carrier có độ chính xác và độ cứng cao. Ngược lại, hộp số bánh răng trụ chỉ cần hai bánh răng ăn khớp, hoặc nhiều tầng ghép nối nối tiếp. Nhờ số lượng linh kiện ít hơn, hộp số bánh răng trụ dễ bảo trì hơn nhưng lại không chia tải tốt như hộp số hành tinh.

2.3. Kích thước và sự nhỏ gọn

Hộp số hành tinh sở hữu ưu thế đặc biệt về mật độ công suất. Nhờ nhiều bánh răng cùng truyền tải, hộp số hành tinh có thể đạt mô-men lớn trong kích thước rất nhỏ gọn. Cùng một tỷ số truyền, hộp số bánh răng trụ sẽ có kích thước lớn hơn đáng kể và yêu cầu thêm không gian cho nhiều tầng truyền. Điều này khiến hộp số hành tinh trở thành lựa chọn lý tưởng khi thiết bị bị giới hạn không gian hoặc yêu cầu mô-men lớn trong thân vỏ nhỏ.

3. So sánh nguyên lý hoạt động

3.1. Phân bố tải trọng

Hộp số hành tinh phân bổ lực lên nhiều bánh răng hành tinh làm việc đồng thời, giúp mỗi bánh răng chịu ít tải hơn và giảm ứng suất trên răng. Cấu trúc này tăng đáng kể tuổi thọ và sự ổn định trong vận hành. Trong khi đó, hộp số bánh răng trụ truyền tải tập trung giữa một cặp răng, khiến ứng suất tăng lên khi tải lớn và dễ gây mài mòn nếu bôi trơn không tốt.

3.2. Tỷ số truyền

Hộp số hành tinh dễ dàng đạt tỷ số truyền cao chỉ trong một tầng nhờ cấu trúc đồng tâm. Các ứng dụng yêu cầu tỷ số truyền lớn có thể đạt được với kích thước nhỏ mà không phải ghép nhiều tầng. Ngược lại, hộp số bánh răng trụ phải ghép tầng nối tiếp khi muốn tăng tỷ số truyền, làm tăng kích thước và phức tạp hóa thiết kế.

3.3. Độ ồn và độ rung

Do tải được chia đều, hộp số hành tinh hoạt động êm và ít rung hơn, đặc biệt phù hợp với robot hoặc servo yêu cầu độ ổn định cao. Hộp số bánh răng trụ, nhất là dạng răng thẳng, thường ồn hơn vì va chạm răng mạnh hơn. Dùng răng nghiêng giúp giảm ồn, nhưng vẫn không đạt mức độ êm như hộp số hành tinh.

4. So sánh hiệu suất và độ bền

4.1. Hiệu suất truyền động

Hộp số bánh răng trụ có hiệu suất rất cao, thường từ 97–99% mỗi tầng nhờ số điểm ăn khớp ít và tiếp xúc răng đơn giản. Hộp số hành tinh cũng có hiệu suất cao nhưng giảm nhẹ khi nhiều bánh răng cùng tham gia truyền lực. Tuy vậy, sự khác biệt này không quá lớn trong hầu hết ứng dụng thực tế.

4.2. Khả năng chịu tải

Về chịu tải, hộp số hành tinh vượt trội nhờ cấu trúc phân tải đồng đều và carrier cứng vững. Đây là lý do loại hộp số này xuất hiện trong ngành robot công nghiệp, servo torque lớn, thiết bị nâng hạ và các cơ cấu chịu va đập mạnh. Hộp số bánh răng trụ vẫn có thể chịu tải trung bình đến lớn, nhưng không tối ưu bằng hộp số hành tinh khi yêu cầu mật độ tải cao trên tiết diện nhỏ.

4.3. Độ bền nhiệt và ổn định

Nhờ phân bố lực đều, hộp số hành tinh giảm sinh nhiệt tại điểm ăn khớp và có khả năng làm việc ổn định trong thời gian dài. Hộp số bánh răng trụ phụ thuộc nhiều vào chất lượng dầu bôi trơn và thiết kế vỏ hộp số; nếu bôi trơn không đều, nhiệt độ tăng cao sẽ ảnh hưởng trực tiếp đến độ bền và tiếng ồn của hệ thống.

5. So sánh độ chính xác và ứng dụng trong truyền động servo

5.1. Backlash

Một trong những ưu điểm lớn nhất của hộp số hành tinh là khả năng đạt mức backlash rất thấp, chỉ từ 1–5 arcmin ở các dòng chính xác cao. Điều này cực kỳ quan trọng trong hệ robot, CNC và servo. Ngược lại, hộp số bánh răng trụ có độ chính xác thấp hơn, thường không đáp ứng tốt yêu cầu phản hồi nhanh hoặc dừng chính xác của servo.

5.2. Độ cứng xoắn

Hộp số hành tinh có độ cứng xoắn rất cao nhờ kết cấu đồng tâm và carrier dày. Độ cứng xoắn cao giúp hệ servo phản hồi nhanh, giảm sai số vị trí và nâng cao chất lượng bề mặt gia công. Hộp số bánh răng trụ kém cứng hơn khi gặp tải thay đổi đột ngột, ảnh hưởng đến chất lượng điều khiển servo.

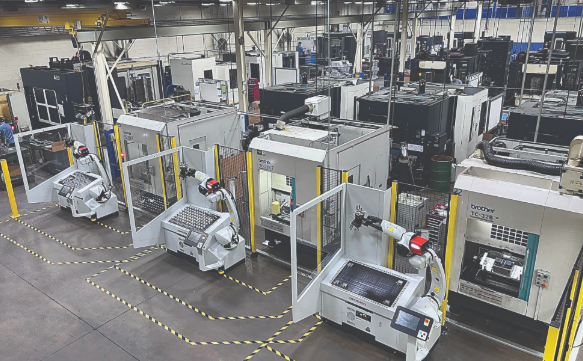

5.3. Ứng dụng servo, robot, CNC

Nhờ độ cứng xoắn cao, backlash thấp và khả năng chịu tải lớn trong hình dáng nhỏ gọn, hộp số hành tinh gần như là tiêu chuẩn cho:

• Robot 6 trục

• Servo motor cho máy CNC

• Cơ cấu điện tử – tự động hóa yêu cầu độ chính xác
  Ngược lại, hộp số bánh răng trụ phù hợp với truyền động tải lớn nhưng không cần độ chính xác cao như băng tải, máy khuấy, máy ép hoặc các cơ cấu quay liên tục.

6. So sánh chi phí, bảo trì và ứng dụng thực tế

6.1. Chi phí đầu tư

Hộp số bánh răng trụ có giá thành thấp hơn nhờ cấu tạo đơn giản và quy trình sản xuất ít yêu cầu dung sai cao. Hộp số hành tinh đắt hơn do nhiều chi tiết, độ chính xác cao và yêu cầu vật liệu tốt để đáp ứng mật độ công suất lớn.

6.2. Bảo trì và tuổi thọ

Hộp số hành tinh yêu cầu độ chính xác cao trong lắp ráp và cần dầu bôi trơn phù hợp để đảm bảo các bánh răng hành tinh vận hành đồng đều. Hộp số bánh răng trụ ít nhạy hơn với sai lệch lắp ráp và dễ bảo trì, phù hợp môi trường sản xuất phổ thông.

6.3. Lĩnh vực ứng dụng

• Hộp số hành tinh: robot, servo, truyền động chính xác, thiết bị công suất lớn nhưng nhỏ gọn, máy đóng gói, máy CNC.

• Hộp số bánh răng trụ: băng tải, máy nghiền, thiết bị công nghiệp tải lớn, các ứng dụng nơi không yêu cầu độ chính xác cao.

7. Kết luận

Hộp số hành tinh nổi bật nhờ khả năng chia tải, kích thước nhỏ gọn, độ chính xác cao, độ cứng xoắn vượt trội và phù hợp với các hệ thống servo hiện đại. Trong khi đó, hộp số bánh răng trụ có lợi thế về giá rẻ, dễ bảo trì và phù hợp với các ứng dụng tải trung bình đến lớn không yêu cầu độ chính xác cao. Việc hiểu rõ sự khác biệt giúp kỹ sư tối ưu chi phí, hiệu suất và độ bền thiết bị trong ngành cơ khí – tự động hóa.

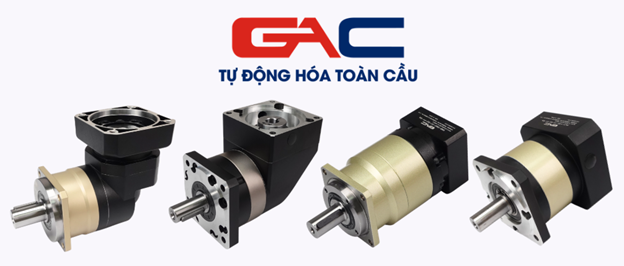

Bên cạnh các phân tích trên, bạn có thể tham khảo dòng hộp số hành tinh GAC do Công ty Cổ phần Tự Động Hóa Toàn Cầu phân phối chính hãng. Dòng sản phẩm này hội tụ đầy đủ các ưu điểm như độ chính xác cao, mô-men lớn, độ cứng xoắn vượt trội, thiết kế nhỏ gọn, độ ổn định cao và hỗ trợ kỹ thuật 24/7. Đây là lựa chọn tối ưu cho các hệ thống servo, robot và truyền động hiện đại.
