Giới thiệu

Trong kỷ nguyên tự động hóa hiện đại, việc sử dụng động cơ servo kết hợp với hộp số hành tinh đã trở thành tiêu chuẩn bắt buộc để đạt được độ chính xác và lực momen xoắn cực đại. Tuy nhiên, một thách thức lớn mà các kỹ sư thường gặp phải chính là điều kiện vận hành khắc nghiệt.

Những môi trường tràn ngập bụi mịn trong ngành gỗ, xi măng hay độ ẩm cao trong các dây chuyền chế biến thực phẩm có thể tàn phá thiết bị cơ khí nhanh chóng. Bài viết này sẽ phân tích sâu về giải pháp kỹ thuật và cấp bảo vệ IP tối ưu cho hộp số hành tinh để đảm bảo hệ thống vận hành bền bỉ.

Tại sao môi trường bụi và ẩm là thách thức đối với hộp số hành tinh?

Môi trường công nghiệp không bao giờ là điều kiện lý tưởng như trong phòng thí nghiệm. Đối với các hệ thống truyền động chính xác, bụi bẩn và độ ẩm được coi là “kẻ thù số một”. Khi hộp số hành tinh vận hành, các bánh răng bên trong xoay quanh trục với tốc độ cao, tạo ra sự ma sát và nhiệt lượng.

Nếu các hạt bụi mịn xâm nhập được vào bên trong khoang số, chúng sẽ đóng vai trò như một chất mài mòn cực mạnh. Các hạt này trộn lẫn với mỡ bôi trơn, tạo thành một hỗn hợp có tính tàn phá, làm mòn bề mặt răng và phá hủy các vòng bi chỉ trong thời gian ngắn. Kết quả là độ rơ (backlash) của hộp số tăng lên, làm mất đi độ chính xác vốn có của hệ thống servo.

Mặt khác, độ ẩm lại gây ra những hiểm họa theo cách khác. Trong môi trường có độ ẩm cao hoặc có sự thay đổi nhiệt độ đột ngột, hiện tượng ngưng tụ hơi nước có thể xảy ra ngay bên trong hộp số. Nước làm biến chất mỡ bôi trơn, gây ra hiện tượng nhũ hóa, khiến khả năng giảm ma sát bị mất đi hoàn toàn.

Nghiêm trọng hơn, sự oxy hóa bề mặt kim loại sẽ dẫn đến gỉ sét các bánh răng hành tinh và bánh răng mặt trời. Điều này không chỉ làm giảm hiệu suất truyền động mà còn gây ra tiếng ồn lớn và rung động mạnh khi động cơ servo hoạt động. Đối với các ứng dụng yêu cầu cấp bảo vệ cao, việc lựa chọn một hộp số giảm tốc servo có khả năng chống thấm nước và chống bụi là yếu tố sống còn để bảo vệ khoản đầu tư của doanh nghiệp.

Một yếu tố kỹ thuật ít người chú ý là áp suất không khí bên trong hộp số. Khi vận hành, nhiệt độ tăng làm không khí bên trong giãn nở. Nếu hệ thống kín không có cơ chế bù áp hoặc phớt chặn không đủ tốt, không khí nóng sẽ bị đẩy ra ngoài. Đến khi máy nghỉ, nhiệt độ giảm xuống, áp suất âm sẽ hút không khí ẩm hoặc bụi bẩn từ môi trường vào trong. Đây chính là lý do vì sao cấp bảo vệ IP lại trở thành thông số kỹ thuật quan trọng nhất khi lựa chọn thiết bị cho môi trường khắc nghiệt.

hop-so-hanh-tinh — Động cơ Servo Xinje MS6H-130CS15B2-22P3

Tiêu chuẩn IP và ý nghĩa đối với hộp số giảm tốc servo

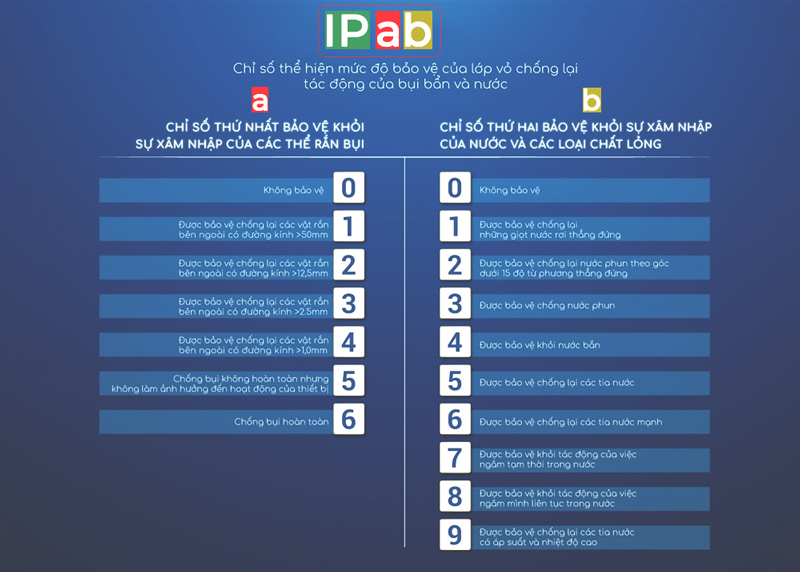

Khi nhắc đến khả năng chống chịu môi trường, chúng ta phải nói đến chỉ số IP (Ingress Protection). Đây là tiêu chuẩn quốc tế dùng để phân loại và xếp hạng mức độ bảo vệ của lớp vỏ thiết bị chống lại sự xâm nhập của vật rắn và chất lỏng. Đối với hộp số hành tinh, chỉ số này thường được ghi rõ trong datasheet để kỹ sư lựa chọn.

Chữ số thứ nhất (Chống bụi): Thường dao động từ 0 đến 6. Đối với các dòng hộp số giảm tốc servo chất lượng cao, chỉ số này bắt buộc phải đạt mức 6 (IP6x). Điều này có nghĩa là thiết bị hoàn toàn kín khít, không cho phép bất kỳ hạt bụi mịn nào xâm nhập vào bên trong ngay cả trong môi trường có nồng độ bụi cực cao.
Chữ số thứ hai (Chống nước): Thường dao động từ 0 đến 9. Các mức phổ biến cho hộp số là IP65 (chống tia nước áp suất thấp từ mọi hướng) và IP67 (có thể ngâm trong nước ở độ sâu 1m trong thời gian ngắn).

Trong các nhà máy thực phẩm hoặc dược phẩm, nơi thiết bị thường xuyên được vệ sinh bằng vòi xịt áp suất cao, việc sử dụng hộp số đạt tiêu chuẩn IP65 hoặc IP66 là bắt buộc. Nếu sử dụng các dòng hộp số tiêu chuẩn (thường chỉ đạt IP44 hoặc IP54), nước sẽ dễ dàng len lỏi qua các khe hở của phớt chặn trục, gây hỏng hóc toàn bộ hệ thống cơ khí bên trong. Việc hiểu rõ các thông số này giúp người mua tránh được những sai lầm tốn kém, đồng thời tối ưu hóa tuổi thọ cho động cơ servo đi kèm.

Giải pháp cấu tạo chống xâm nhập trên hộp số hành tinh chất lượng

Để đạt được cấp bảo vệ cao như IP65 hay IP67, các nhà sản xuất hộp số hành tinh phải áp dụng những giải pháp cơ khí đặc thù. Không chỉ đơn thuần là làm kín vỏ bọc, mà mọi chi tiết từ trục vào, trục ra đến các vị trí ghép nối đều phải được tính toán tỉ mỉ.

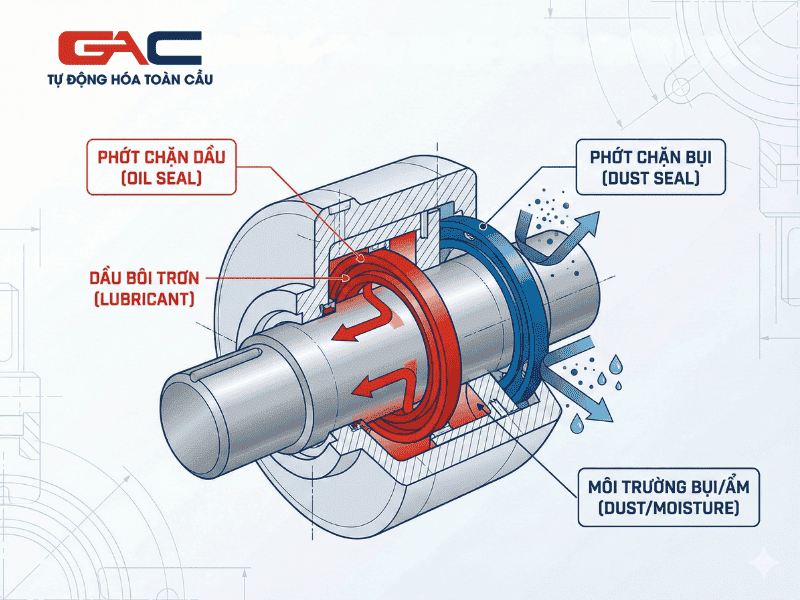

Phớt chặn dầu và phớt chặn bụi chuyên dụng

Đây là bộ phận quan trọng nhất ngăn cách môi trường bên trong và bên ngoài. Các dòng hộp số cao cấp thường sử dụng phớt chặn kép làm từ vật liệu Viton hoặc NBR cao cấp. Vật liệu Viton có khả năng chịu nhiệt độ cao và kháng hóa chất cực tốt, giúp phớt không bị biến dạng hay giòn gãy sau thời gian dài sử dụng.

Phớt chặn trục ra được thiết kế với môi đàn hồi áp sát vào trục, ngăn không cho mỡ chảy ra và không cho bụi bẩn chui vào. Trong một số thiết kế đặc biệt cho môi trường cực kỳ bụi bẩn, người ta còn bổ sung thêm một lớp phớt chắn bụi phía ngoài cùng để bảo vệ lớp phớt dầu chính bên trong.

Công nghệ xử lý bề mặt và vật liệu vỏ

Vỏ của hộp số hành tinh dùng cho môi trường ẩm thường được làm bằng thép không gỉ (Inox 304/316) hoặc hợp kim nhôm được xử lý anodized/mạ niken hóa học. Lớp mạ này không chỉ tăng độ cứng bề mặt mà còn tạo ra một rào cản hóa học tuyệt vời chống lại sự ăn mòn của hơi ẩm và các chất tẩy rửa. Tại các vị trí khớp nối giữa mặt bích động cơ và thân hộp số, các vòng đệm bằng cao su chịu nhiệt được sử dụng để đảm bảo độ kín khít tuyệt đối.

Mỡ bôi trơn chuyên dụng và cơ chế tản nhiệt

Bên trong các hộp số đạt chuẩn IP cao, mỡ bôi trơn thường là loại tổng hợp hoàn toàn có độ nhớt ổn định trong dải nhiệt độ rộng. Trong ngành thực phẩm, loại mỡ này còn phải đạt tiêu chuẩn NSF-H1 (an toàn thực phẩm). Việc làm kín hoàn toàn hộp số vô tình tạo ra một thách thức về tản nhiệt.

Do đó, thiết kế vỏ của hộp số hành tinh thường có các cánh tản nhiệt hoặc được tính toán để truyền nhiệt hiệu quả ra môi trường thông qua mặt bích. Điều này đảm bảo rằng dù hoạt động trong môi trường khắc nghiệt, nhiệt độ bên trong vẫn duy trì ở mức cho phép, bảo vệ các bánh răng và phớt chặn khỏi hư hại do nhiệt.

Ứng dụng thực tế: Từ máy chế biến gỗ đến dây chuyền thực phẩm

Để hình dung rõ hơn về giá trị của cấp bảo vệ, hãy xem xét các tình huống ứng dụng thực tế mà chúng tôi đã triển khai cho khách hàng tại Tự Động Hóa Toàn Cầu.

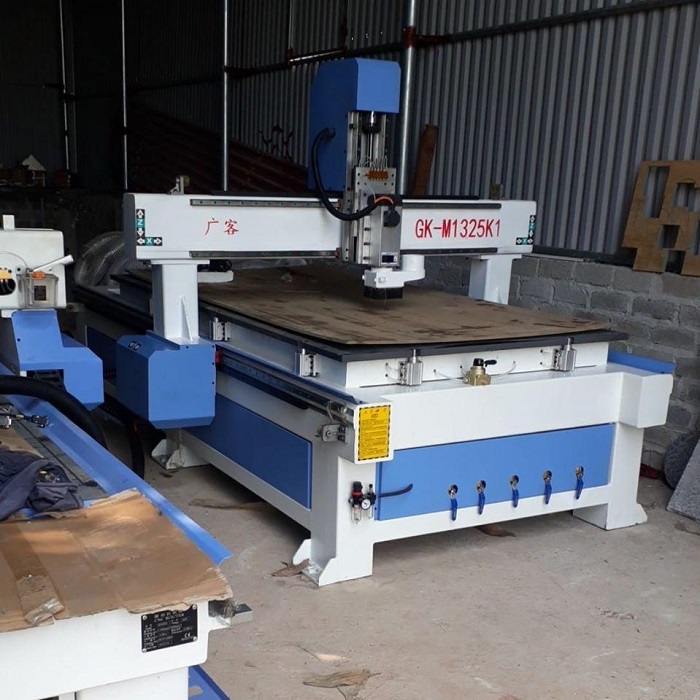

Tình huống 1: Máy cắt CNC gỗ tốc độ cao

Trong ngành gỗ, bụi mịn là bài toán nan giải. Bụi gỗ có kích thước siêu nhỏ có thể bám vào trục của động cơ servo và len lỏi vào hộp số. Một khách hàng của chúng tôi từng sử dụng loại hộp số thông thường và chỉ sau 3 tháng, hộp số phát ra tiếng kêu lạ do bụi gỗ đã “hút” hết mỡ bôi trơn và làm mòn bánh răng. Sau khi thay thế bằng dòng hộp số hành tinh GAC đạt chuẩn IP65 với phớt chặn kép chuyên dụng, hệ thống đã hoạt động ổn định hơn 2 năm mà không cần bảo trì đặc biệt.

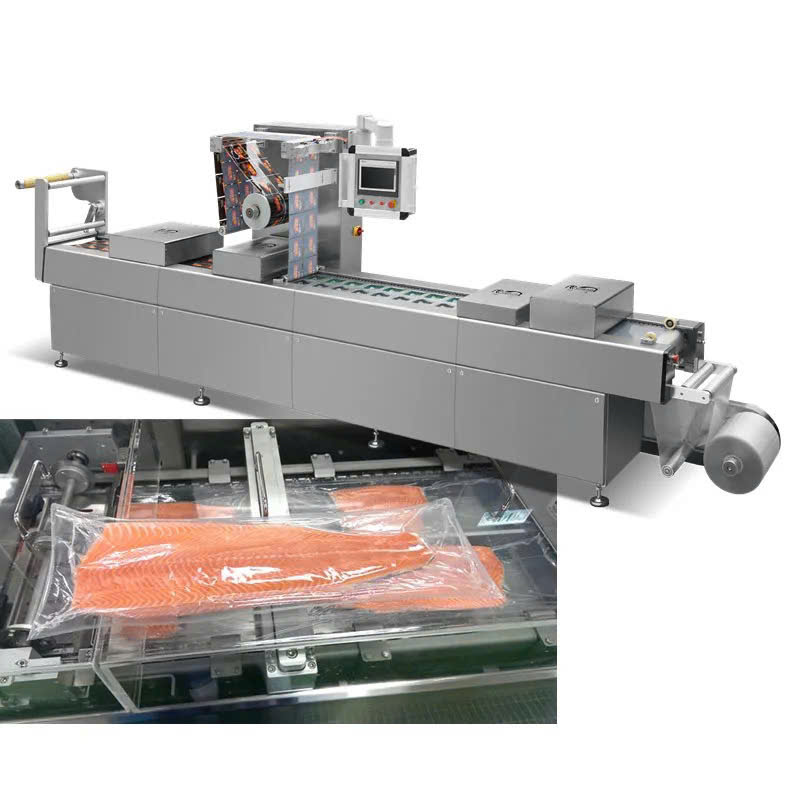

Tình huống 2: Dây chuyền đóng gói thủy sản

Tại đây, môi trường luôn trong tình trạng ẩm ướt và có muối, kèm theo đó là quy trình vệ sinh máy bằng vòi phun nước mỗi cuối ca. Việc sử dụng hộp số giảm tốc servo bằng thép không gỉ đạt chuẩn IP67 là giải pháp duy nhất. Với lớp vỏ chống ăn mòn và hệ thống gioăng phớt chịu áp lực nước, hộp số không chỉ bảo vệ các bộ phận truyền động bên trong mà còn ngăn ngừa nguy cơ nhiễm bẩn vào sản phẩm thực phẩm, đáp ứng các tiêu chuẩn vệ sinh khắt khe nhất.

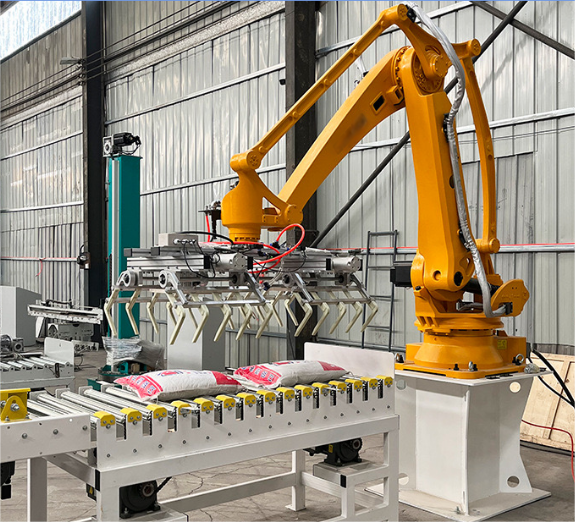

Tình huống 3: Hệ thống cánh tay robot trong nhà máy xi măng

Bụi xi măng có tính chất ăn mòn và bám dính cực cao. Khi gặp độ ẩm, nó đông cứng lại như đá. Hộp số hành tinh ở đây phải chịu đựng sự mài mòn từ bên ngoài. Các dòng hộp số có lớp vỏ mạ niken cứng và trục ra làm bằng thép hợp kim tôi cứng đạt chuẩn IP65 đã chứng minh được hiệu quả vượt trội, giúp giảm thiểu thời gian dừng máy cho nhà máy xuống mức tối thiểu.

Cách lựa chọn và lắp đặt hộp số hành tinh cho môi trường khắc nghiệt

Lựa chọn đúng thiết bị ngay từ đầu sẽ giúp bạn tiết kiệm được rất nhiều chi phí bảo trì sau này. Khi chọn mua hộp số hành tinh cho môi trường bụi hoặc ẩm, bạn cần lưu ý các bước sau:

Xác định chính xác môi trường vận hành: Bạn cần chống bụi mịn, chống tia nước hay chống ăn mòn hóa chất? Từ đó quyết định chọn IP65, IP66 hay IP67.
Kiểm tra tính tương thích với động cơ servo: Mỗi loại động cơ servo (Delta, Yaskawa, Mitsubishi, Xinje…) đều có kích thước mặt bích và trục khác nhau. Hộp số phải có mặt bích vào (input flange) khớp hoàn toàn để đảm bảo độ kín tại điểm nối giữa motor và hộp số.
Tính toán momen xoắn và tỉ số truyền: Công thức cơ bản để tính momen xoắn đầu ra là:

Trong đó Tout là momen đầu ra, Tin là momen của động cơ, i là tỉ số truyền và η là hiệu suất. Trong môi trường khắc nghiệt, hãy chọn hộp số có hệ số an toàn cao hơn một chút để bù trừ cho các lực cản phát sinh do bụi bẩn tích tụ trên hệ thống cơ khí bên ngoài.
Lưu ý về hướng lắp đặt: Một số loại hộp số yêu cầu hướng lắp đặt cụ thể để đảm bảo mỡ bôi trơn luôn bao phủ các bánh răng và không gây áp lực quá lớn lên phớt chặn dầu ở một phía.

Khi lắp đặt, cần đảm bảo bề mặt tiếp xúc giữa động cơ và hộp số phải sạch sẽ. Nên sử dụng một lớp keo tạo gioăng mỏng hoặc vòng đệm chuyên dụng tại vị trí này để ngăn hơi ẩm len lỏi vào trục động cơ, vì nếu nước vào được trục động cơ, nó có thể làm hỏng encoder của servo.

Bảo trì và tối ưu tuổi thọ hộp số trong điều kiện vận hành khó khăn

Mặc dù các dòng hộp số hành tinh cao cấp được thiết kế để hoạt động không cần bảo trì nhờ mỡ bôi trơn trọn đời, nhưng trong môi trường quá khắc nghiệt, việc kiểm tra định kỳ vẫn là cần thiết.

Kiểm tra độ rơ (Backlash): Sau một thời gian vận hành, nên kiểm tra độ rơ của hộp số. Nếu độ rơ tăng đột ngột, có thể phớt đã bị hỏng và bụi đã xâm nhập vào bên trong.
Vệ sinh bên ngoài: Đối với môi trường bụi bẩn, hãy thường xuyên vệ sinh lớp bụi bám trên vỏ hộp số. Lớp bụi dày đóng vai trò như một lớp cách nhiệt, làm hộp số nóng lên nhanh chóng, làm giảm tuổi thọ của mỡ và phớt cao su.
Kiểm tra rò rỉ dầu: Chỉ cần một vệt dầu nhỏ xuất hiện tại trục ra cũng là dấu hiệu cho thấy phớt chặn đã bị mòn. Cần thay thế ngay lập tức trước khi bụi bẩn có cơ hội xâm nhập vào phá hủy bánh răng.
Lắng nghe âm thanh vận hành: Kỹ sư giàu kinh nghiệm thường nhận biết hư hỏng qua tiếng rít hoặc tiếng lạch cạch khác thường. Trong các hệ thống sử dụng động cơ servo, các rung động nhỏ nhất cũng có thể được phát hiện qua bảng điều khiển của biến tần hoặc driver servo dưới dạng cảnh báo quá tải hoặc sai lệch vị trí.

Việc bảo trì đúng cách không chỉ kéo dài tuổi thọ của hộp số hành tinh mà còn bảo vệ cả nguồn tổ ong, PLC và các thiết bị điện tử nhạy cảm khác trong tủ điện khỏi các xung lực ngược do kẹt cơ khí gây ra.

Kết luận

Việc lựa chọn hộp số hành tinh có cấp bảo vệ phù hợp là yếu tố quyết định đến sự ổn định lâu dài của hệ thống tự động hóa. Với dòng sản phẩm hộp số GAC đạt chuẩn IP65 do Tự Động Hóa Toàn Cầu phân phối, bạn hoàn toàn có thể yên tâm về khả năng chống bụi, chống ẩm và hiệu suất truyền động vượt trội. Đây là sự đầu tư thông minh để bảo vệ động cơ servo và nâng cao năng suất cho nhà máy.
