Hộp số giảm tốc vuông góc: Giải pháp vàng cho không gian hẹp

Phân tích chuyên sâu hộp số giảm tốc vuông góc, giải pháp truyền động tối ưu cho không gian hẹp, hiệu suất cao, độ bền lớn và dễ tích hợp hệ thống.

Giới thiệu

Trong bối cảnh các dây chuyền tự động hóa ngày càng bị giới hạn về không gian lắp đặt, bài toán bố trí truyền động trở thành thách thức lớn với kỹ sư thiết kế và bộ phận sản xuất. Động cơ điện có công suất đủ lớn thường đi kèm kích thước đáng kể, trong khi kết cấu máy ngày càng gọn và đa chức năng. Hộp số giảm tốc vuông góc vì thế được xem là một giải pháp kỹ thuật quan trọng, cho phép đổi hướng truyền động linh hoạt mà vẫn đảm bảo hiệu suất và độ bền vận hành.

Bài viết dưới đây phân tích chuyên sâu bản chất kỹ thuật, ưu nhược điểm và phạm vi ứng dụng của hộp số giảm tốc vuông góc trong hệ thống truyền động công nghiệp hiện đại.

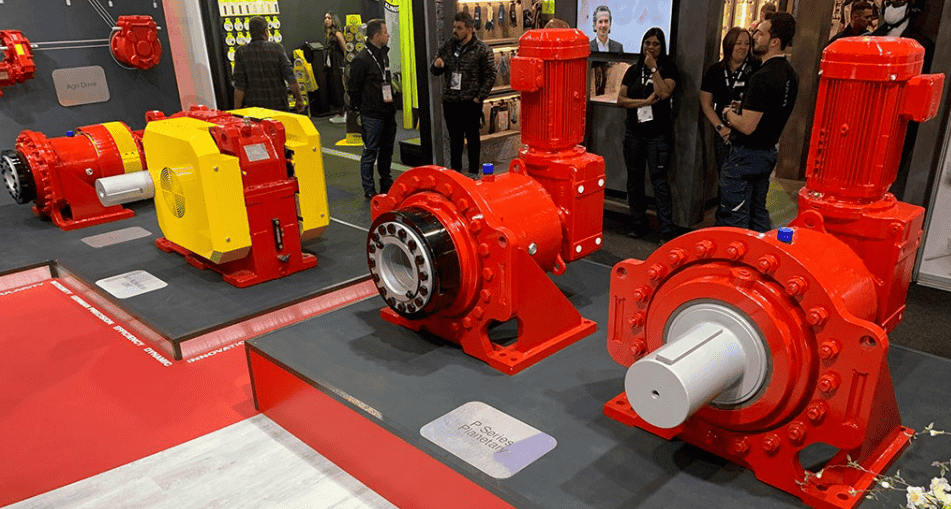

1. Tổng quan về hộp số giảm tốc vuông góc trong hệ thống truyền động hiện đại

Trong các hệ thống cơ điện công nghiệp, việc truyền mô-men từ động cơ đến cơ cấu chấp hành hiếm khi diễn ra theo một trục thẳng lý tưởng. Hạn chế về không gian, yêu cầu bố trí cơ khí và tính an toàn vận hành khiến việc đổi hướng truyền động trở thành nhu cầu phổ biến. Đây chính là bối cảnh mà hộp số giảm tốc vuông góc phát huy giá trị kỹ thuật của mình.

1.1. Hộp số giảm tốc vuông góc là gì

Hộp số giảm tốc vuông góc là loại hộp số trong đó trục vào và trục ra vuông góc với nhau, thường tạo thành góc 90 độ. Thông qua bộ truyền bánh răng bên trong, hộp số thực hiện đồng thời ba chức năng chính: đổi hướng truyền động, giảm tốc độ quay và tăng mô-men xoắn đầu ra.

Về mặt kỹ thuật, hộp số giảm tốc vuông góc cho phép động cơ được lắp song song hoặc áp sát khung máy, thay vì phải bố trí thẳng hàng với trục tải. Điều này mang lại sự linh hoạt lớn trong thiết kế cơ khí, đặc biệt với các máy có chiều cao hạn chế hoặc kết cấu dạng module.

1.2. Vì sao hộp số vuông góc ngày càng được ưa chuộng

Xu hướng thiết kế máy hiện đại tập trung vào các yếu tố sau:

Thu gọn kích thước tổng thể của hệ thống.
Dễ dàng tích hợp vào dây chuyền tự động hóa.
Tăng mật độ thiết bị trong cùng một không gian nhà xưởng.

Trong bối cảnh đó, hộp số giảm tốc vuông góc cho phép:

Giảm chiều cao cụm động cơ – hộp số.
Tránh các xung đột cơ khí với khung máy hoặc băng tải.
Tăng tính linh hoạt khi bố trí động cơ điện, servo hoặc động cơ điều khiển bằng biến tần.

Chính những yếu tố này khiến hộp số vuông góc trở thành lựa chọn phổ biến trong nhiều ngành công nghiệp khác nhau.

2. Cấu tạo và nguyên lý hoạt động của hộp số giảm tốc vuông góc

Để hiểu rõ khả năng làm việc và giới hạn ứng dụng, cần phân tích sâu cấu tạo và nguyên lý truyền lực bên trong hộp số giảm tốc vuông góc.

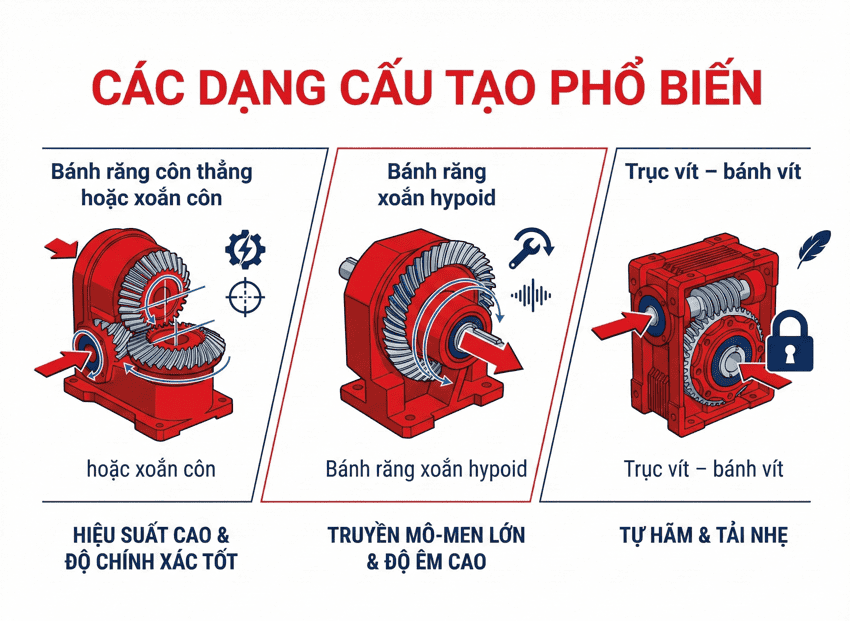

2.1. Các dạng cấu tạo phổ biến

Tùy theo yêu cầu tải và hiệu suất, hộp số giảm tốc vuông góc có thể được thiết kế theo nhiều dạng khác nhau:

Bánh răng côn thẳng hoặc xoắn côn, phù hợp với ứng dụng yêu cầu hiệu suất cao và độ chính xác tương đối tốt.
Bánh răng xoắn hypoid, cho phép truyền mô-men lớn hơn với độ êm cao, thường dùng trong các hệ thống làm việc liên tục.
Trục vít – bánh vít, thường gặp ở các ứng dụng tải nhẹ hoặc yêu cầu tự hãm, dù hiệu suất thấp hơn so với bánh răng côn.

Mỗi cấu trúc mang lại đặc tính khác nhau về hiệu suất, khả năng chịu tải và độ bền lâu dài của hộp số giảm tốc vuông góc.

2.2. Nguyên lý truyền mô-men và đổi hướng chuyển động

Nguyên lý hoạt động cơ bản của hộp số vuông góc là truyền chuyển động quay từ trục vào sang trục ra theo phương vuông góc thông qua sự ăn khớp của các bánh răng. Tỷ số truyền được xác định bởi số răng và kiểu bánh răng, từ đó quyết định mức giảm tốc và mô-men đầu ra.

Các yếu tố kỹ thuật nổi bật trong quá trình truyền lực bao gồm:

Phân bố tải đều trên bề mặt răng để giảm mài mòn.
Vỏ hộp kín giúp bảo vệ bộ truyền và duy trì bôi trơn ổn định.
Giảm rung động và tiếng ồn, đặc biệt quan trọng trong dây chuyền tự động hóa.

Nhờ cấu trúc này, hộp số giảm tốc vuông góc có thể làm việc ổn định trong thời gian dài với độ tin cậy cao.

3. Ưu điểm nổi bật khi sử dụng hộp số giảm tốc vuông góc

Không phải ngẫu nhiên mà hộp số vuông góc được lựa chọn rộng rãi trong các hệ thống công nghiệp. Những ưu điểm dưới đây giải thích rõ điều đó.

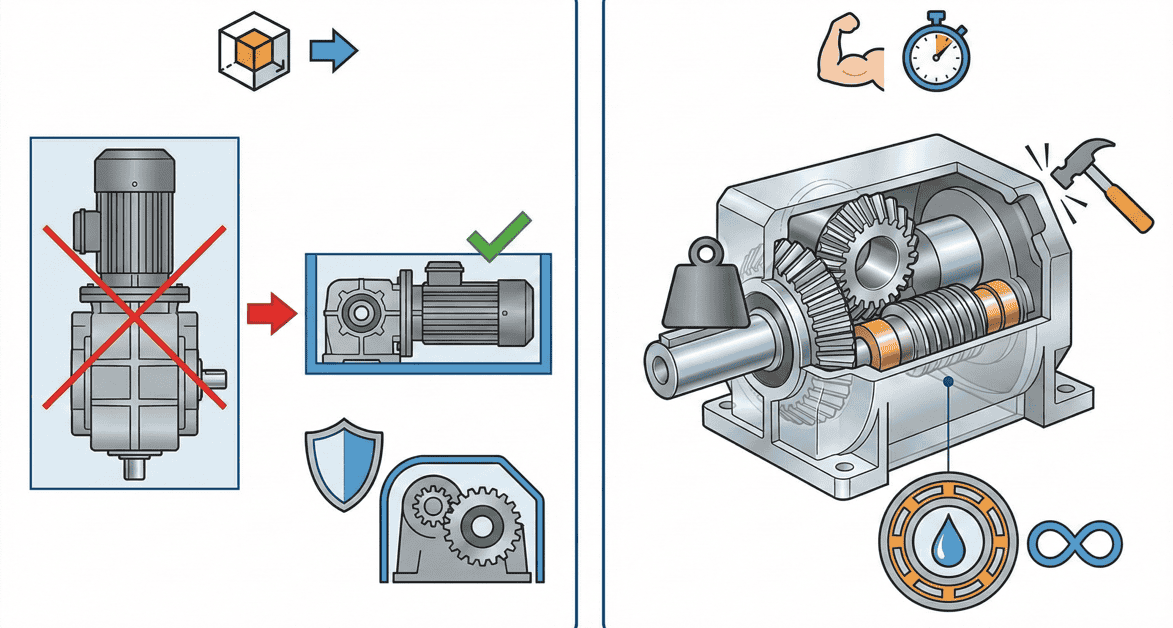

3.1. Tối ưu không gian lắp đặt

Ưu điểm dễ nhận thấy nhất của hộp số giảm tốc vuông góc là khả năng làm việc hiệu quả trong không gian hạn chế. Việc đổi hướng trục truyền động giúp:

Bố trí động cơ song song sàn hoặc khung máy.
Giảm chiều cao cụm truyền động.
Dễ dàng che chắn và bảo vệ an toàn.

Trong nhiều trường hợp, chỉ nhờ thay đổi sang hộp số vuông góc mà toàn bộ thiết kế máy trở nên gọn gàng và hợp lý hơn.

3.2. Khả năng chịu tải và độ bền cao

Nhờ sử dụng các dạng bánh răng được tính toán chính xác, hộp số giảm tốc vuông góc có khả năng chịu tải tốt và duy trì độ ổn định lâu dài. Một số đặc điểm kỹ thuật đáng chú ý gồm:

Bánh răng được gia công chính xác, giảm tổn hao và tăng tuổi thọ.
Vỏ hộp bằng gang hoặc hợp kim nhôm đúc, đảm bảo độ cứng vững.
Hệ thống bôi trơn kín giúp giảm mài mòn trong môi trường công nghiệp.

Điều này khiến hộp số vuông góc phù hợp với cả các ứng dụng làm việc liên tục, chu kỳ dài.

4. Ứng dụng thực tế của hộp số giảm tốc vuông góc trong công nghiệp

Khả năng đổi hướng linh hoạt giúp hộp số vuông góc xuất hiện trong nhiều lĩnh vực sản xuất khác nhau.

4.1. Dây chuyền băng tải và hệ thống vận chuyển

Trong các hệ thống băng tải cong, băng tải nâng hạ hoặc băng tải đa tầng, hộp số giảm tốc vuông góc giúp:

Bố trí động cơ tránh va chạm với khung kết cấu.
Giảm diện tích chiếm chỗ của cụm truyền động.
Đảm bảo mô-men đủ lớn để vận chuyển tải nặng.

Đây là ứng dụng điển hình nhất của hộp số vuông góc trong tự động hóa.

4.2. Máy đóng gói, máy thực phẩm và thiết bị tự động

Các máy đóng gói, chiết rót, trộn hoặc khuấy thường yêu cầu mô-men lớn trong không gian lắp đặt hạn chế. Hộp số giảm tốc vuông góc đáp ứng tốt các yêu cầu này nhờ:

Kết cấu gọn, dễ tích hợp vào thân máy.
Vận hành êm, giảm rung động ảnh hưởng đến chất lượng sản phẩm.
Dễ kết hợp với động cơ servo hoặc biến tần để điều khiển chính xác.

5. So sánh hộp số giảm tốc vuông góc với các loại hộp số khác

Việc lựa chọn hộp số luôn cần đặt trong bối cảnh so sánh kỹ thuật với các phương án thay thế.

5.1. So với hộp số đồng trục

So với hộp số đồng trục, hộp số giảm tốc vuông góc:

Linh hoạt hơn trong bố trí không gian.
Phù hợp với các ứng dụng cần đổi hướng truyền động.
Có cấu tạo phức tạp hơn và yêu cầu gia công chính xác cao hơn.

Trong các hệ thống không bị giới hạn không gian, hộp số đồng trục có thể đơn giản và kinh tế hơn. Tuy nhiên, khi cần tối ưu bố trí, hộp số vuông góc mang lại hiệu quả tổng thể cao hơn.

5.2. So với hộp số trục vít truyền thống

So với hộp số trục vít, các dòng hộp số vuông góc sử dụng bánh răng côn hoặc bánh răng xoắn thường:

Có hiệu suất cao hơn.
Ít sinh nhiệt hơn khi làm việc liên tục.
Phù hợp với các ứng dụng yêu cầu tiết kiệm năng lượng.

Điều này khiến hộp số giảm tốc vuông góc trở thành lựa chọn ưu tiên trong nhiều dây chuyền sản xuất hiện đại.

6. Tiêu chí lựa chọn hộp số giảm tốc vuông góc phù hợp

Lựa chọn đúng hộp số là yếu tố then chốt để đảm bảo hiệu quả vận hành lâu dài.

6.1. Xác định yêu cầu tải và môi trường làm việc

Khi lựa chọn hộp số giảm tốc vuông góc, cần xem xét kỹ:

Mô-men tải và chu kỳ làm việc.
Môi trường bụi, ẩm hoặc nhiệt độ cao.
Yêu cầu về độ chính xác và độ êm.

Việc đánh giá đúng điều kiện làm việc giúp tránh quá tải và kéo dài tuổi thọ thiết bị.

6.2. Khả năng tích hợp với động cơ và hệ thống điều khiển

Hộp số cần tương thích với động cơ điện, servo hoặc hệ thống điều khiển bằng biến tần đang sử dụng. Các yếu tố cần chú ý gồm:

Chuẩn mặt bích và kích thước trục.
Khả năng kết hợp với encoder hoặc cảm biến.
Dễ bảo trì và thay thế trong dây chuyền.

Kết luận

Hộp số giảm tốc vuông góc là giải pháp truyền động hiệu quả cho các hệ thống công nghiệp có không gian lắp đặt hạn chế. Nhờ khả năng đổi hướng linh hoạt, chịu tải tốt và dễ tích hợp, loại hộp số này đóng vai trò quan trọng trong các dây chuyền tự động hóa hiện đại.

Trên cơ sở các phân tích kỹ thuật ở trên, các dòng hộp số hành tinh GAC với thiết kế hộp số vuông góc do Công ty Cổ phần Tự Động Hóa Toàn Cầu phân phối chính hãng tại Việt Nam mang lại lợi thế rõ rệt về độ cứng vững, hiệu suất truyền động cao và khả năng làm việc ổn định trong môi trường công nghiệp. Đây là lựa chọn phù hợp cho các doanh nghiệp cần giải pháp truyền động tin cậy và tối ưu không gian lắp đặt.
