HMI Siemens là gì? Cách chọn đúng cho hệ thống

Tìm hiểu HMI Siemens là gì, cách chọn màn hình phù hợp cho hệ thống tự động hóa, kèm ví dụ thực tế và kinh nghiệm triển khai hiệu quả.

Mở bài

Trong các hệ thống sản xuất hiện đại, khả năng giám sát và vận hành trực quan là yếu tố quan trọng giúp doanh nghiệp nâng cao hiệu suất, giảm lỗi thao tác và tối ưu quá trình kiểm soát máy móc. Đây cũng là lý do hmi siemens được nhiều nhà máy, xưởng sản xuất và đơn vị tích hợp hệ thống quan tâm khi tìm hiểu giải pháp điều khiển giao diện người – máy.

Trên thực tế, khi hệ thống ngày càng phức tạp, việc chỉ sử dụng nút nhấn, đèn báo hay đồng hồ cơ truyền thống sẽ không còn đáp ứng tốt yêu cầu vận hành. Người dùng cần một giao diện trực quan hơn để theo dõi trạng thái máy, thay đổi thông số, xem cảnh báo và xử lý sự cố nhanh chóng. HMI chính là cầu nối giữa con người và bộ điều khiển, giúp toàn bộ quá trình vận hành trở nên dễ hiểu, chuyên nghiệp và hiệu quả hơn.

Trong số nhiều thương hiệu trên thị trường, Siemens là cái tên được nhắc đến nhiều nhờ độ ổn định cao, khả năng tích hợp tốt với PLC và hệ sinh thái tự động hóa công nghiệp mạnh. Tuy nhiên, không phải ai cũng hiểu rõ HMI Siemens là gì, có những dòng nào, phù hợp với ứng dụng nào và nên chọn ra sao để vừa đúng nhu cầu vừa tối ưu chi phí đầu tư.

Bài viết này sẽ giúp bạn có cái nhìn đầy đủ, từ bản chất thiết bị, nguyên lý hoạt động, phân loại, ví dụ ứng dụng thực tế cho đến kinh nghiệm lựa chọn phù hợp. Nếu bạn đang tìm một nội dung chuyên sâu nhưng vẫn dễ hiểu về hmi siemens, đây sẽ là bài viết đáng để tham khảo.

HMI Siemens là gì?

HMI là viết tắt của Human Machine Interface, tức giao diện người – máy. Đây là thiết bị cho phép con người theo dõi, điều khiển và tương tác với máy móc hoặc hệ thống tự động hóa thông qua màn hình hiển thị. Thay vì phải đọc tín hiệu rời rạc từ đèn báo, đồng hồ hoặc thao tác bằng hàng loạt nút nhấn cứng, người vận hành có thể theo dõi toàn bộ trạng thái hệ thống trên một giao diện tập trung.

Nói đơn giản, HMI giống như “bảng điều khiển thông minh” của máy. Tại đây, người dùng có thể xem nhiệt độ, áp suất, tốc độ, số lượng sản phẩm, trạng thái motor, mức nước, báo lỗi và các chế độ vận hành như Auto hoặc Manual. Đồng thời, họ cũng có thể nhập giá trị cài đặt, bật tắt thiết bị, xác nhận alarm hoặc thay đổi công thức vận hành tùy theo yêu cầu sản xuất.

Siemens là thương hiệu nổi tiếng toàn cầu trong lĩnh vực điện – tự động hóa. Khi nhắc đến màn hình hmi siemens, người dùng thường liên tưởng đến sự ổn định, độ bền cao, khả năng cấu hình thuận tiện và đồng bộ tốt với PLC Siemens như S7-1200 hoặc S7-1500. Đây là một lợi thế rất lớn trong môi trường công nghiệp, nơi thiết bị phải hoạt động liên tục và yêu cầu độ tin cậy cao.

Điểm khác biệt của HMI Siemens không chỉ nằm ở phần cứng mà còn ở hệ sinh thái phần mềm và khả năng tích hợp tổng thể. Kỹ sư có thể thiết kế giao diện, khai báo biến, tạo cảnh báo, phân quyền người dùng và xây dựng các màn hình vận hành theo chuẩn ngay trong môi trường phát triển của Siemens. Nhờ đó, quá trình triển khai trở nên bài bản hơn, hạn chế lỗi và thuận tiện khi bảo trì về sau.

Vai trò của HMI Siemens trong hệ thống tự động hóa

Trong một hệ thống tự động hóa, PLC thường là “bộ não” xử lý logic điều khiển, còn HMI là phần giao tiếp trực tiếp với con người. Thiếu PLC, máy không thể xử lý tín hiệu. Nhưng thiếu HMI, việc vận hành và giám sát sẽ trở nên khó khăn, kém trực quan và dễ phát sinh sai sót hơn.

Vai trò đầu tiên của HMI là hiển thị thông tin. Người vận hành có thể nhìn thấy trạng thái máy theo thời gian thực như motor đang chạy hay dừng, cảm biến có đang tác động không, nhiệt độ hiện tại là bao nhiêu, bồn chứa đang đầy hay cạn. Thay vì phải mở tủ điện hoặc dùng thiết bị đo riêng lẻ, mọi thông tin đều được đưa lên màn hình một cách rõ ràng và có hệ thống.

Vai trò thứ hai là hỗ trợ thao tác điều khiển. Một màn hình hmi siemens có thể cho phép người dùng Start, Stop, Reset lỗi, chọn chế độ vận hành, đặt thời gian trễ, đặt nhiệt độ hoặc nhập số lượng sản phẩm cần sản xuất. Điều này đặc biệt hữu ích trong các dây chuyền cần thay đổi tham số thường xuyên.

Vai trò thứ ba là cảnh báo và chẩn đoán sự cố. Khi có lỗi như quá tải motor, mất tín hiệu cảm biến, quá nhiệt hoặc mất áp, HMI có thể hiển thị cảnh báo cụ thể để người vận hành xử lý nhanh hơn. Với các hệ thống được thiết kế tốt, HMI còn lưu lịch sử lỗi giúp kỹ thuật viên dễ truy vết nguyên nhân.

Ngoài ra, HMI còn giúp chuẩn hóa vận hành giữa các ca làm việc. Khi giao diện được thiết kế logic, rõ ràng và đồng nhất, người vận hành mới cũng có thể làm quen nhanh hơn. Đây là yếu tố rất quan trọng với các nhà máy muốn giảm phụ thuộc vào kinh nghiệm cá nhân và tiến tới quản lý sản xuất chuyên nghiệp hơn.

HMI Siemens hoạt động như thế nào?

Về nguyên lý, HMI Siemens không tự điều khiển máy một cách độc lập mà làm việc kết hợp với PLC hoặc bộ điều khiển trung tâm. PLC sẽ thu thập tín hiệu từ cảm biến, xử lý logic và xuất tín hiệu điều khiển ra van, relay, biến tần, servo hoặc các cơ cấu chấp hành khác. Trong khi đó, HMI sẽ lấy dữ liệu từ PLC để hiển thị lên màn hình và gửi lệnh thao tác từ người dùng ngược lại cho PLC.

Ví dụ, trong một hệ thống băng tải phân loại sản phẩm, PLC đọc tín hiệu từ cảm biến quang, encoder và cảm biến tiệm cận để xác định vị trí sản phẩm, sau đó điều khiển cơ cấu đẩy. HMI sẽ hiển thị số lượng sản phẩm đã đếm, trạng thái băng tải, tốc độ motor, số lỗi phát sinh và cho phép người vận hành thay đổi tốc độ hoặc reset bộ đếm khi cần.

Trong một hệ thống điều khiển bơm nước, PLC nhận tín hiệu mức nước, áp suất đường ống và trạng thái bảo vệ động cơ. HMI có thể hiển thị mức nước bồn, trạng thái bơm 1, bơm 2, chế độ Auto/Manual và cảnh báo cạn nước hoặc quá tải. Người dùng chỉ cần thao tác trực tiếp trên màn hình để chuyển chế độ chạy hoặc thay đổi ngưỡng đóng cắt.

Điểm mạnh của Siemens là khả năng đồng bộ dữ liệu khá tốt khi kết hợp trong cùng nền tảng cấu hình. Các biến trong PLC có thể được liên kết nhanh với đối tượng hiển thị trên HMI, từ giá trị số, thanh mức, nút nhấn cho tới biểu tượng đồ họa. Với những ứng dụng cao hơn, người dùng còn có thể tạo trend, lưu dữ liệu, quản lý công thức sản xuất, phân quyền truy cập hoặc kết nối nhiều thiết bị trong cùng hệ thống.

Chính nhờ cơ chế hoạt động rõ ràng, trực quan và dễ mở rộng này mà HMI Siemens được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau.

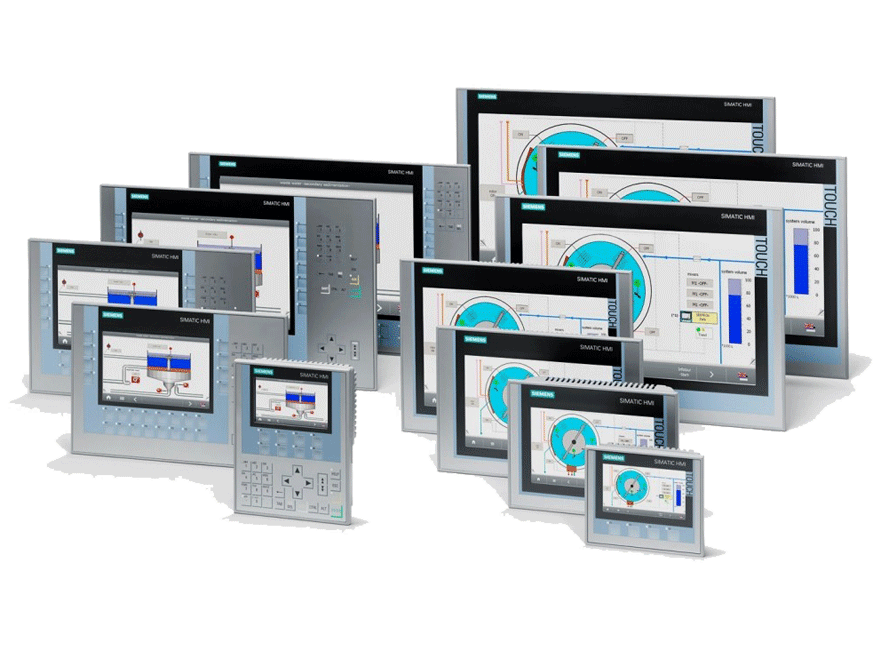

Các dòng HMI Siemens phổ biến hiện nay

Khi tìm hiểu về HMI Siemens, nhiều người thường nghĩ đơn giản rằng chỉ cần chọn màn hình có kích thước phù hợp là đủ. Trên thực tế, Siemens có nhiều dòng sản phẩm khác nhau, mỗi dòng hướng đến một nhóm ứng dụng riêng. Việc hiểu rõ đặc điểm từng dòng sẽ giúp chọn đúng ngay từ đầu.

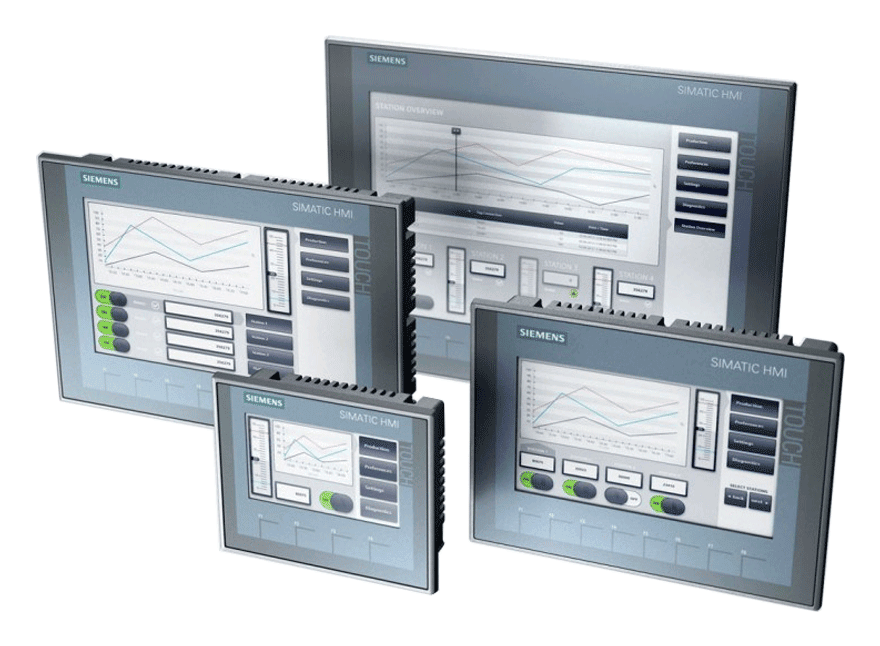

Basic Panel

Basic Panel là dòng phổ biến cho các ứng dụng cơ bản và trung cấp. Dòng này phù hợp với các máy độc lập hoặc hệ thống không quá phức tạp, nơi người dùng chủ yếu cần hiển thị trạng thái, nhập tham số, điều khiển Start/Stop và theo dõi alarm cơ bản.

Ưu điểm của Basic Panel là dễ dùng, chi phí hợp lý, phù hợp với các ứng dụng như máy đóng gói, máy dán nhãn, máy cắt, tủ bơm hoặc các cụm máy sản xuất đơn lẻ. Với doanh nghiệp muốn đầu tư vừa đủ, đây thường là lựa chọn rất thực tế.

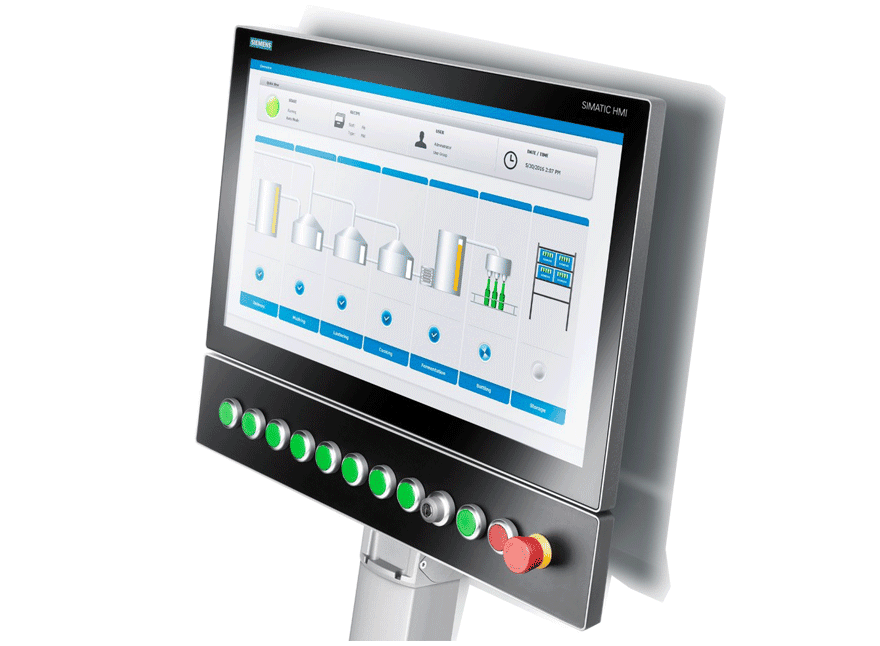

Comfort Panel

Comfort Panel là dòng cao hơn, phục vụ các hệ thống cần giao diện đẹp, nhiều chức năng và khả năng xử lý tốt hơn. Dòng này phù hợp khi dự án có nhiều thông số hiển thị, nhiều màn hình điều hướng, nhiều cảnh báo hoặc cần lưu dữ liệu vận hành.

Trong các dây chuyền lớn, nơi người vận hành cần xem nhiều thông tin cùng lúc hoặc cần một giao diện mượt, trực quan hơn, Comfort Panel thường mang lại trải nghiệm tốt hơn so với dòng cơ bản.

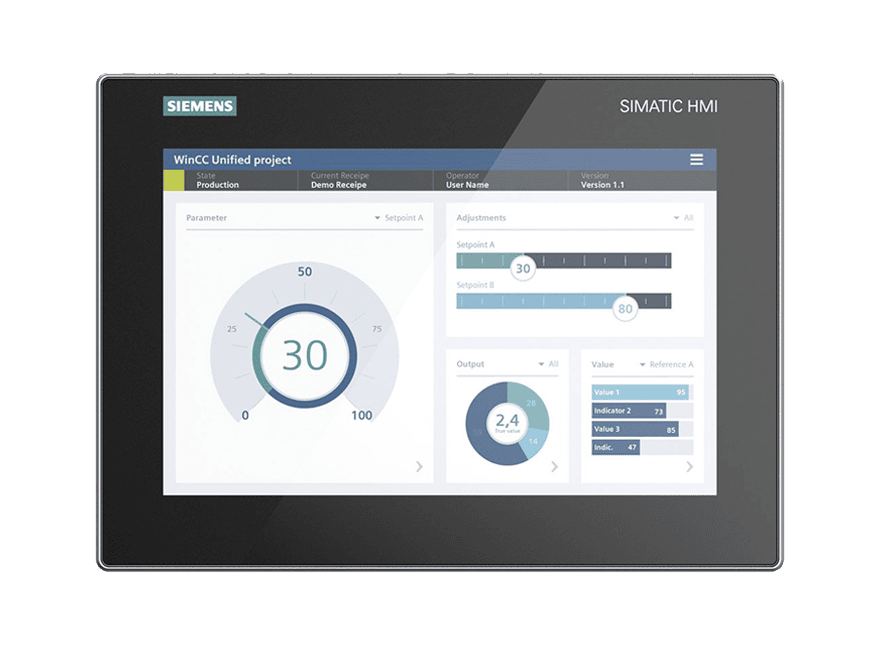

Unified Panel

Đây là thế hệ HMI mới hơn, thiên về tính trực quan hiện đại, khả năng mở rộng và phù hợp với xu hướng số hóa nhà máy. Unified Panel được quan tâm trong các dự án cần giao diện cao cấp, hướng tới kết nối và quản trị chuyên sâu hơn.

Tùy ngân sách, độ phức tạp của hệ thống và định hướng phát triển lâu dài, doanh nghiệp có thể chọn dòng phù hợp. Không phải lúc nào dòng cao hơn cũng là lựa chọn tốt nhất. Quan trọng là phù hợp với bài toán thực tế.

Cách chọn HMI Siemens phù hợp với nhu cầu sử dụng

Đây là phần quan trọng nhất đối với người dùng thực tế. Chọn HMI đúng không chỉ giúp hệ thống dễ vận hành mà còn tránh lãng phí chi phí đầu tư, giảm rủi ro phải thay đổi thiết bị sau này.

Tiêu chí đầu tiên là số lượng thông tin cần hiển thị. Nếu hệ thống chỉ có vài nút điều khiển, vài cảm biến và một số giá trị cài đặt đơn giản, không cần thiết phải chọn màn hình quá lớn hoặc dòng quá cao cấp. Ngược lại, nếu hệ thống có nhiều cụm máy, nhiều cảnh báo, nhiều tham số cài đặt hoặc cần hiển thị sơ đồ công nghệ, bạn nên chọn HMI có màn hình lớn hơn và khả năng xử lý tốt hơn.

Tiêu chí thứ hai là kích thước màn hình. Với nhiều máy vừa và nhỏ, màn hình hmi 7 inch siemens là lựa chọn cân bằng giữa chi phí, không gian lắp đặt và khả năng thao tác. Kích thước này phù hợp khi giao diện không quá phức tạp nhưng vẫn cần dễ quan sát. Trong khi đó, màn hình hmi siemens 10 inch sẽ phù hợp hơn cho dây chuyền hoặc hệ thống có nhiều trang hiển thị, nhiều dữ liệu hoặc cần theo dõi từ khoảng cách xa hơn.

Tiêu chí thứ ba là khả năng kết nối. Nếu hệ thống sử dụng PLC Siemens thì việc tích hợp sẽ khá thuận lợi. Tuy nhiên, nếu dự án cần giao tiếp với biến tần, bộ điều khiển nhiệt độ, đồng hồ điện hoặc các thiết bị bên thứ ba, hãy kiểm tra kỹ giao thức và khả năng mở rộng truyền thông.

Tiêu chí cuối cùng là định hướng phát triển tương lai. Nhiều doanh nghiệp ban đầu chỉ cần chức năng cơ bản, nhưng sau này muốn thêm recipe, thêm alarm chi tiết, thêm quyền người dùng hoặc tích hợp giám sát cao hơn. Vì vậy, việc chọn thiết bị nên có tầm nhìn nhất định, tránh quá sát nhu cầu hiện tại đến mức khó mở rộng.

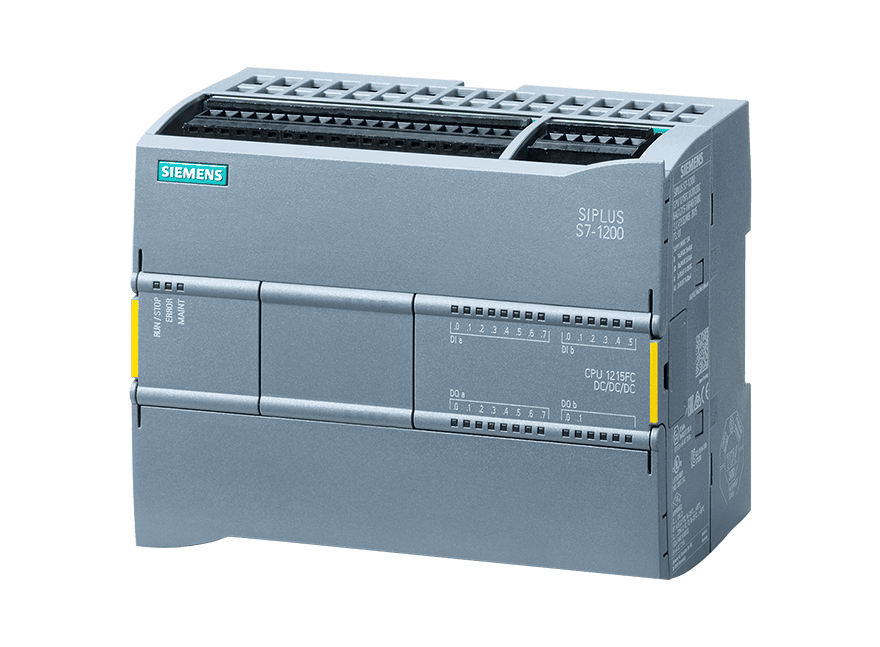

HMI Siemens kết hợp PLC S7-1200 trong thực tế

Một trong những cấu hình phổ biến nhất hiện nay là kết hợp HMI Siemens với PLC S7-1200. Đây là lựa chọn được nhiều kỹ sư, nhà tích hợp hệ thống và nhà máy sử dụng vì sự đồng bộ tốt, dễ cấu hình và phù hợp cho rất nhiều bài toán tự động hóa vừa và nhỏ.

Khi dùng màn hình hmi siemens s7 1200, kỹ sư có thể xây dựng cả phần điều khiển và phần giao diện vận hành trong cùng một hệ sinh thái. Điều này giúp khai báo biến nhanh hơn, giảm lỗi kết nối và tiết kiệm đáng kể thời gian triển khai. Đây là ưu điểm rất lớn khi cần thiết kế tủ điện cho máy đơn lẻ hoặc dây chuyền tiêu chuẩn.

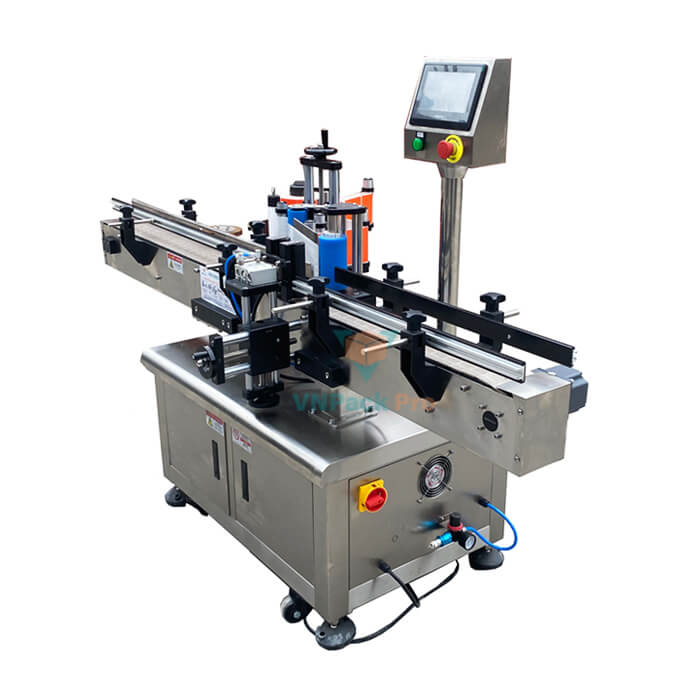

Ví dụ trong một máy đóng gói, PLC S7-1200 xử lý tín hiệu cảm biến, điều khiển motor kéo màng, bộ đếm và cơ cấu hàn cắt. HMI sẽ cho phép cài đặt chiều dài túi, nhiệt độ hàn, tốc độ chạy máy, số lượng sản phẩm cần đóng gói và hiển thị cảnh báo khi lệch màng hoặc kẹt sản phẩm. Nhờ giao diện trực quan, người vận hành dễ dàng thay đổi công thức chạy mà không cần can thiệp sâu vào chương trình PLC.

Trong hệ thống xử lý nước, bộ đôi này cũng rất hiệu quả. PLC nhận tín hiệu mức nước, áp suất, trạng thái bơm và van. HMI hiển thị sơ đồ bồn chứa, trạng thái bơm luân phiên, cảnh báo mức cao hoặc mức thấp và cho phép chuyển chế độ vận hành. Người dùng chỉ cần quan sát một màn hình là có thể hiểu toàn bộ trạng thái hệ thống.

Chính vì tính thực tế, dễ triển khai và ổn định, cấu hình HMI Siemens kết hợp PLC S7-1200 vẫn luôn là lựa chọn được tìm kiếm nhiều trong lĩnh vực tự động hóa.

Ứng dụng thực tế của HMI Siemens trong nhà máy

Không phải ngẫu nhiên mà HMI Siemens được quan tâm nhiều trong công nghiệp. Thiết bị này xuất hiện trong rất nhiều loại máy và dây chuyền khác nhau, từ hệ thống đơn giản đến các ứng dụng phức tạp hơn.

Trong các máy đóng gói, chiết rót và dán nhãn, HMI thường được dùng để cài tốc độ, đếm sản phẩm, hiển thị lỗi cảm biến, báo thiếu nguyên liệu và chọn chế độ chạy. Với giao diện hợp lý, công nhân vận hành có thể thao tác nhanh mà không cần hiểu quá sâu về hệ thống điều khiển bên trong.

Trong các trạm bơm, hệ thống cấp nước hoặc xử lý nước thải, HMI giúp hiển thị mức bồn, áp suất đường ống, trạng thái bơm, van và cảnh báo sự cố. Điều này giúp kỹ thuật viên theo dõi hệ thống tập trung hơn, đặc biệt trong các trạm có nhiều thiết bị vận hành luân phiên.

Trong nhà máy thực phẩm, dược phẩm hoặc bao bì, HMI còn được sử dụng để quản lý recipe, cài đặt thời gian, nhiệt độ, tốc độ trộn hoặc tốc độ đóng gói theo từng sản phẩm. Việc chuyển đổi nhanh giữa các mã hàng trở nên thuận tiện hơn nhiều.

Ở các dây chuyền băng tải, phân loại và lắp ráp, HMI là nơi hiển thị trạng thái từng cụm máy, đếm số lượng sản phẩm, xác nhận lỗi và hỗ trợ reset hệ thống sau sự cố. Nhờ đó, thời gian dừng máy được rút ngắn và việc chẩn đoán lỗi cũng nhanh hơn.

Nhìn tổng thể, dù ứng dụng ở lĩnh vực nào, giá trị lớn nhất mà HMI mang lại vẫn là tăng tính trực quan, chuẩn hóa thao tác và hỗ trợ kiểm soát hệ thống hiệu quả hơn.

Ưu điểm nổi bật của HMI Siemens

Có nhiều thương hiệu HMI trên thị trường, nhưng Siemens vẫn giữ vị trí đáng chú ý nhờ những ưu điểm rất rõ trong môi trường công nghiệp.

Ưu điểm đầu tiên là độ ổn định. Trong nhà máy, thiết bị phải làm việc liên tục trong nhiều giờ, thậm chí nhiều năm. Khả năng hoạt động bền bỉ, ít lỗi vặt và giữ hiệu suất ổn định là yếu tố được đánh giá rất cao. Đây là lý do Siemens thường được ưu tiên ở những hệ thống cần độ tin cậy lâu dài.

Ưu điểm thứ hai là khả năng tích hợp tốt với hệ sinh thái tự động hóa. Nếu doanh nghiệp đang dùng PLC Siemens, việc sử dụng HMI cùng nền tảng sẽ giúp giảm thời gian cấu hình, dễ đồng bộ dữ liệu và thuận tiện hơn trong công tác bảo trì, nâng cấp.

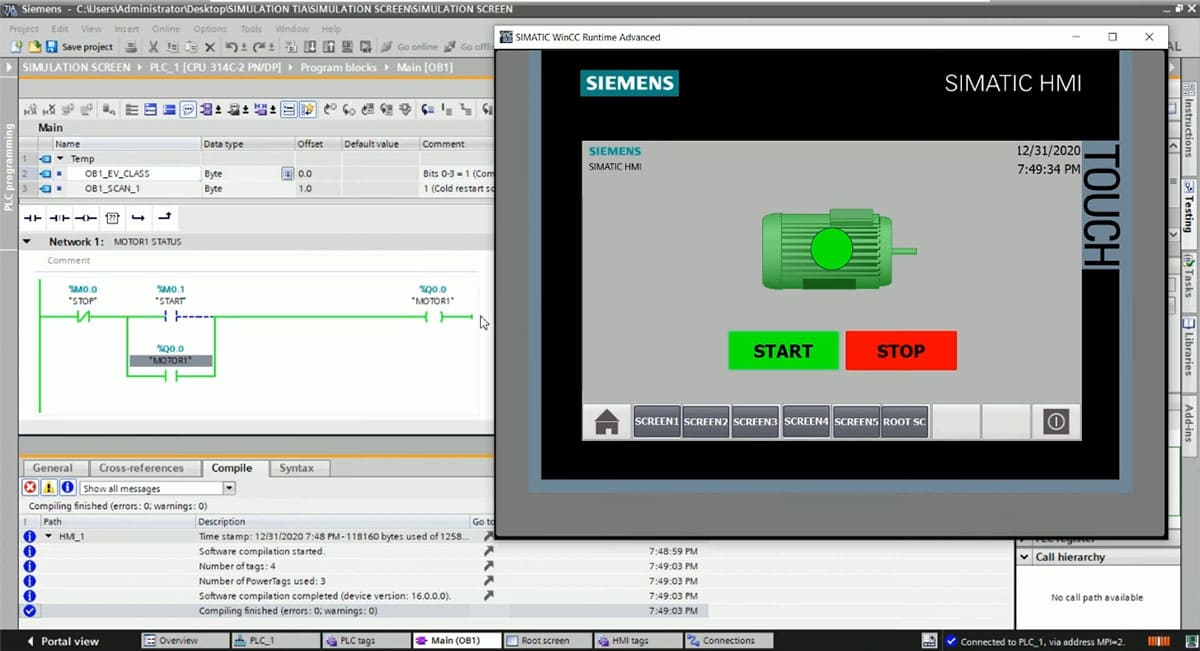

Ưu điểm thứ ba là phần mềm cấu hình khá bài bản. Kỹ sư có thể thiết kế giao diện, tạo cảnh báo, phân quyền người dùng, lưu công thức vận hành hoặc xây dựng các màn hình theo chuẩn vận hành nội bộ. Điều này giúp nâng chất lượng triển khai dự án, không chỉ dừng ở việc “cho chạy được” mà còn hướng tới tính chuyên nghiệp và dễ sử dụng.

Ngoài ra, thương hiệu Siemens cũng tạo cảm giác yên tâm cho doanh nghiệp về tài liệu kỹ thuật, khả năng hỗ trợ và tính phổ biến trong thị trường công nghiệp. Với các nhà máy cần chuẩn hóa thiết bị hoặc muốn đầu tư bài bản ngay từ đầu, đây là một lợi thế rất đáng cân nhắc.

Những lỗi thường gặp khi chọn và sử dụng HMI Siemens

Dù thiết bị tốt đến đâu, nếu chọn sai hoặc triển khai thiếu kinh nghiệm thì hiệu quả cũng sẽ giảm đáng kể. Một lỗi thường gặp là chọn màn hình quá nhỏ so với lượng dữ liệu cần hiển thị. Khi giao diện bị chật, nút nhấn nhỏ và thông tin dày đặc, người vận hành sẽ khó thao tác, dễ nhầm lẫn và mất thời gian xử lý.

Lỗi thứ hai là không tính trước khả năng mở rộng. Ban đầu hệ thống có thể chỉ cần vài trang hiển thị, nhưng sau này lại muốn thêm alarm chi tiết, thêm recipe, thêm chế độ vận hành hoặc bổ sung thiết bị ngoại vi. Nếu HMI được chọn quá sát nhu cầu hiện tại, việc nâng cấp sẽ khó khăn và dễ phát sinh thêm chi phí.

Lỗi thứ ba là thiết kế giao diện thiếu logic. Nhiều dự án có phần cứng tốt nhưng giao diện rối, màu sắc lạm dụng, bố cục không rõ ràng, alarm thiếu phân cấp hoặc điều hướng khó hiểu. Điều này khiến HMI mất đi vai trò hỗ trợ vận hành và thậm chí còn gây áp lực cho người sử dụng.

Ngoài ra, lỗi đấu nối nguồn, nối đất, chống nhiễu và truyền thông cũng khá phổ biến. Trong môi trường công nghiệp có biến tần, motor công suất lớn và nhiều nguồn nhiễu điện từ, nếu đi dây không đúng chuẩn thì hệ thống rất dễ phát sinh lỗi truyền thông hoặc treo giao diện.

Vì vậy, ngoài việc chọn đúng model, doanh nghiệp cũng nên chú trọng tới khâu thiết kế giao diện, thi công tủ điện và tiêu chuẩn lắp đặt. Một hệ thống tốt là sự kết hợp giữa thiết bị phù hợp và giải pháp triển khai đúng kỹ thuật.

FAQ về HMI Siemens

HMI Siemens là gì?

Đây là màn hình giao diện người – máy dùng để hiển thị thông số, cảnh báo và cho phép người vận hành tương tác với hệ thống tự động hóa.

HMI Siemens có dùng tốt với PLC S7-1200 không?

Có. Đây là một trong những cấu hình rất phổ biến nhờ khả năng đồng bộ tốt, cấu hình thuận tiện và phù hợp với nhiều ứng dụng công nghiệp.

Nên chọn màn hình 7 inch hay 10 inch?

Nếu hệ thống đơn giản, ít thông số và không gian lắp đặt hạn chế, 7 inch là lựa chọn hợp lý. Nếu cần hiển thị nhiều dữ liệu, nhiều trang hoặc vận hành thuận tiện hơn, 10 inch sẽ phù hợp hơn.

HMI Siemens phù hợp với những ứng dụng nào?

Thiết bị này được dùng rộng rãi trong máy đóng gói, trạm bơm, xử lý nước, băng tải, dây chuyền sản xuất, hệ thống HVAC và nhiều ứng dụng điều khiển công nghiệp khác.

Khi chọn HMI Siemens cần lưu ý điều gì?

Cần xem xét nhu cầu hiển thị, kích thước màn hình, khả năng kết nối, môi trường làm việc và định hướng mở rộng của hệ thống trong tương lai.

Kết luận

Có thể thấy, hmi siemens là một giải pháp giao diện vận hành rất đáng quan tâm trong các hệ thống tự động hóa hiện đại. Thiết bị này giúp người dùng giám sát trực quan hơn, thao tác thuận tiện hơn, xử lý sự cố nhanh hơn và từng bước chuẩn hóa quá trình vận hành trong nhà máy. Từ các máy độc lập cho đến dây chuyền sản xuất, việc chọn đúng HMI sẽ ảnh hưởng trực tiếp đến hiệu quả sử dụng và khả năng mở rộng về sau.

Tuy nhiên, để hệ thống vận hành thực sự hiệu quả, doanh nghiệp không chỉ cần hiểu về HMI mà còn cần có giải pháp đồng bộ về điều khiển, tủ điện, cảm biến, biến tần, PLC và các thiết bị liên quan. Đây cũng là yếu tố quan trọng giúp tối ưu hiệu suất vận hành, tăng độ ổn định và giảm chi phí phát sinh trong quá trình sử dụng.
